DC24V電源は制御機器の土台になる電源
DC24V電源は、PLC、センサー、リレー、電磁弁、表示灯など、制御盤の中で多くの機器に使われる電源です。 ここが不安定になると、入力が入らない、出力が動かない、センサーが誤動作するなど、いろいろな不具合につながります。
電源が落ちる時は、電源ユニット本体だけでなく、 どの負荷をつなぐと落ちるのか、どこで電圧が下がっているのか を分けて見ることが大切です。
電源本体と負荷側を分ける
電源ユニットだけが悪いとは限りません。負荷側の短絡、過負荷、配線ミス、端子ゆるみ、センサーや電磁弁の故障でもDC24Vが落ちることがあります。
後輩DC24Vが落ちる時は、電源ユニットを交換すれば直ると思っていました。
先輩電源本体の故障もあるけど、負荷側の短絡や過負荷で保護が働いていることも多いよ。まず負荷を分けて確認しよう。

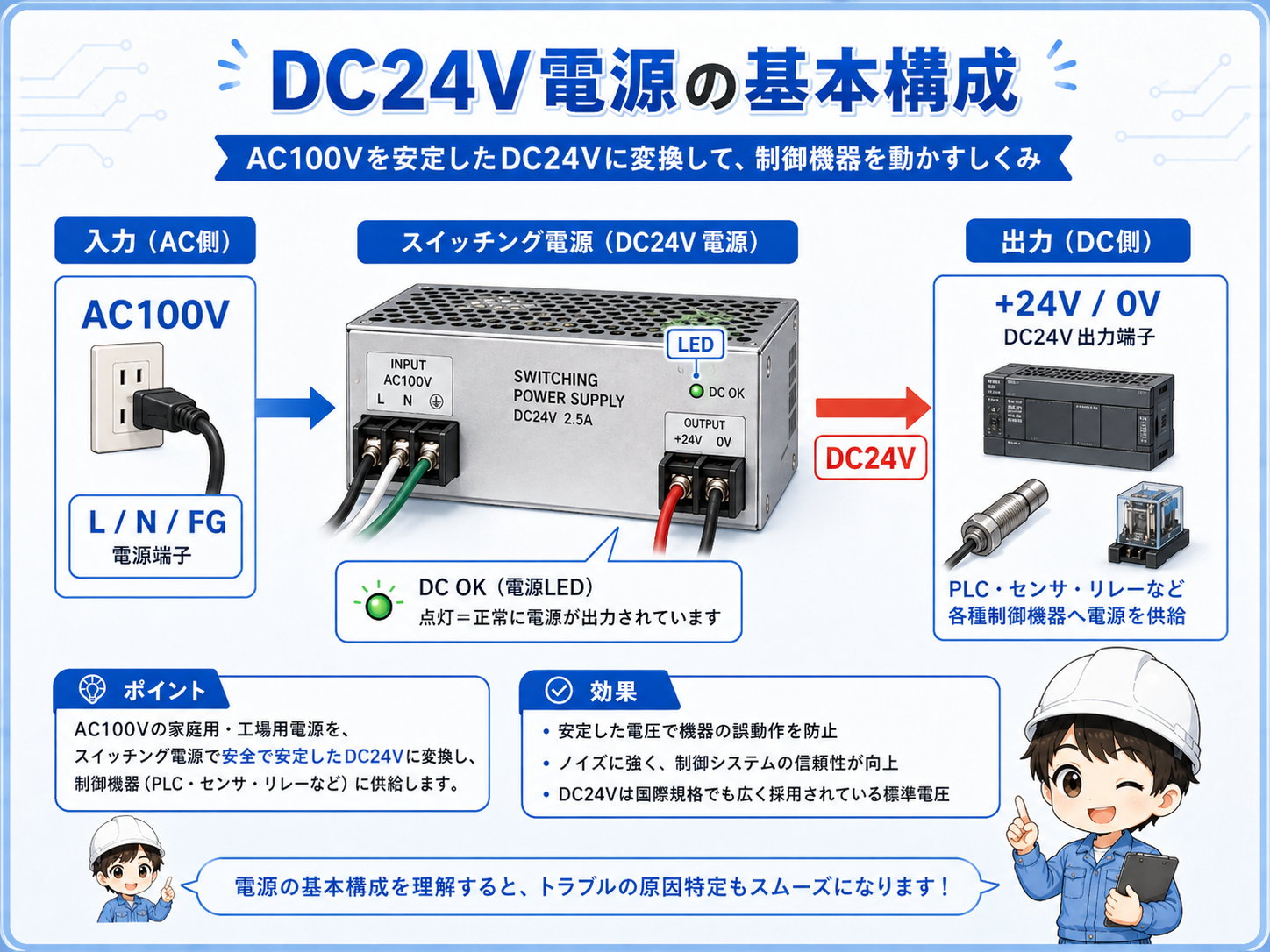

DC24V電源から負荷までの流れ
DC24V電源は、電源ユニットから端子台、ヒューズ、分岐端子などを通って、PLC、センサー、電磁弁、リレーなどへ配られます。 途中のどこかで短絡や過負荷があると、電源が落ちたり、電圧が下がったりします。
| 見る場所 | 確認すること | よくある状態 |
|---|---|---|
| 電源ユニット | 入力電源、出力電圧、異常表示 | 一次側電源なし、保護動作、容量不足 |
| 端子台・分岐 | 24Vと0Vの分岐先、端子ゆるみ | 端子ゆるみ、線番違い、分岐先の短絡 |
| 保護機器 | ヒューズ、サーキットプロテクタ、回路保護 | ヒューズ切れ、過電流トリップ、負荷側短絡 |
| 負荷側 | センサー、電磁弁、リレー、PLC入力出力 | 機器故障、ケーブル損傷、配線ミス、過負荷 |
どの系統で落ちるかを見る
全体のDC24Vが落ちるのか、特定の分岐だけ落ちるのかで、確認する場所が変わります。負荷を分けて追うと原因を絞りやすくなります。
0V側も忘れずに見る
24V側だけでなく、0V側の端子ゆるみや断線、共通線の不良でも機器が正常に動かないことがあります。

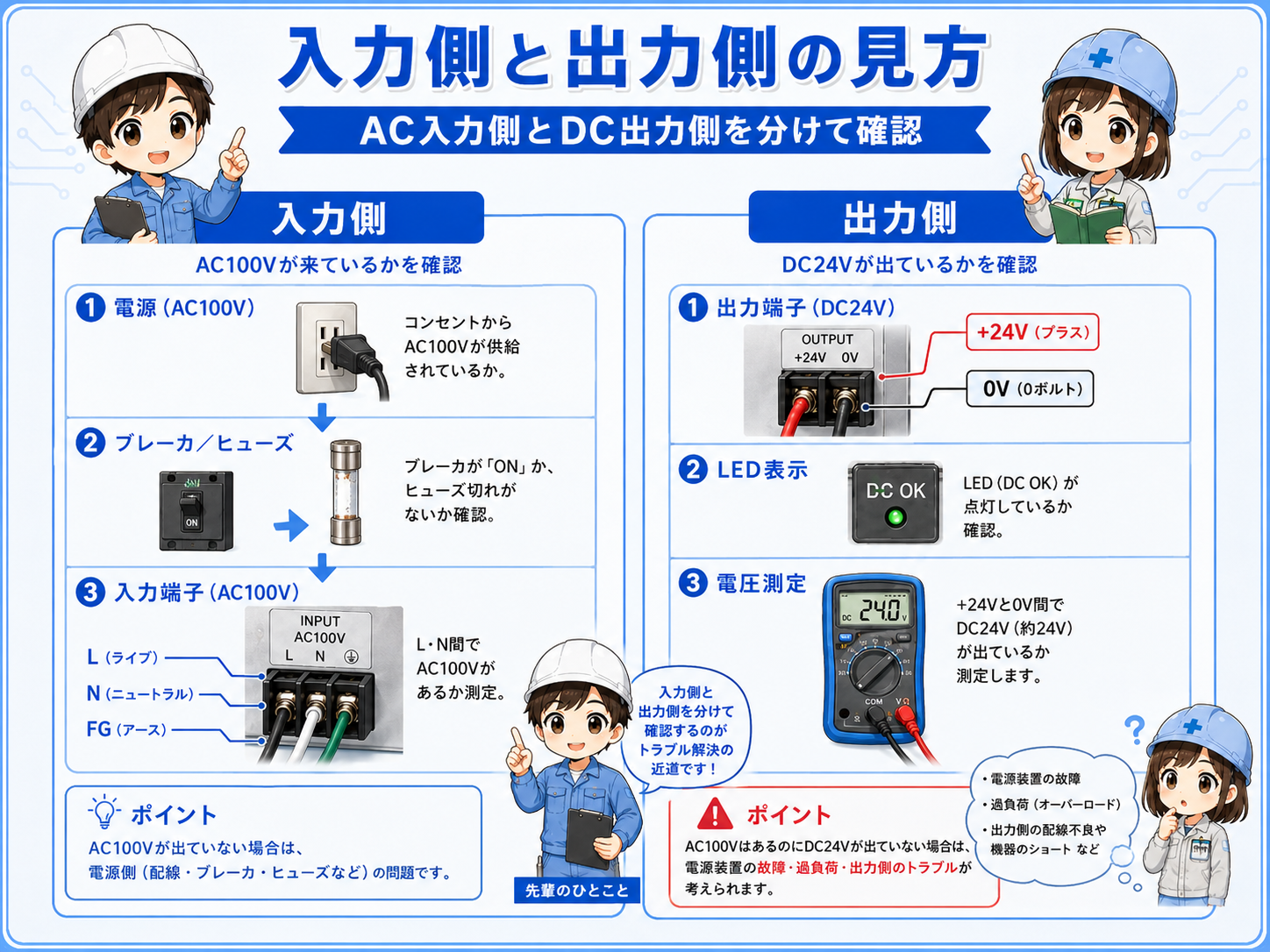

症状別に見ると原因を絞りやすい
DC24Vのトラブルは、まったく電圧が出ない場合、負荷をつなぐと落ちる場合、動作時だけ電圧が下がる場合などに分かれます。 症状を分けると、原因の方向が見えやすくなります。
| 症状 | 考えやすい原因 | 最初に見る場所 |
|---|---|---|
| 電源ユニットから電圧が出ない | 一次側電源なし、電源故障、保護動作、ヒューズ切れ | 入力電源、電源表示、出力端子 |
| 負荷をつなぐと落ちる | 負荷側短絡、過負荷、機器故障、配線ミス | 分岐系統、負荷側配線、保護機器 |
| 動作時だけ電圧が下がる | 容量不足、突入電流、電磁弁やリレーの同時動作 | 負荷電流、電源容量、動作タイミング |
| 末端機器だけ動かない | 端子ゆるみ、電圧降下、0V不良、ケーブル断線 | 末端電圧、端子台、0V共通線 |
負荷を外すと復帰するかが大きなヒント
負荷を外すと電源が復帰する場合は、電源本体よりも負荷側の短絡や過負荷を疑いやすくなります。

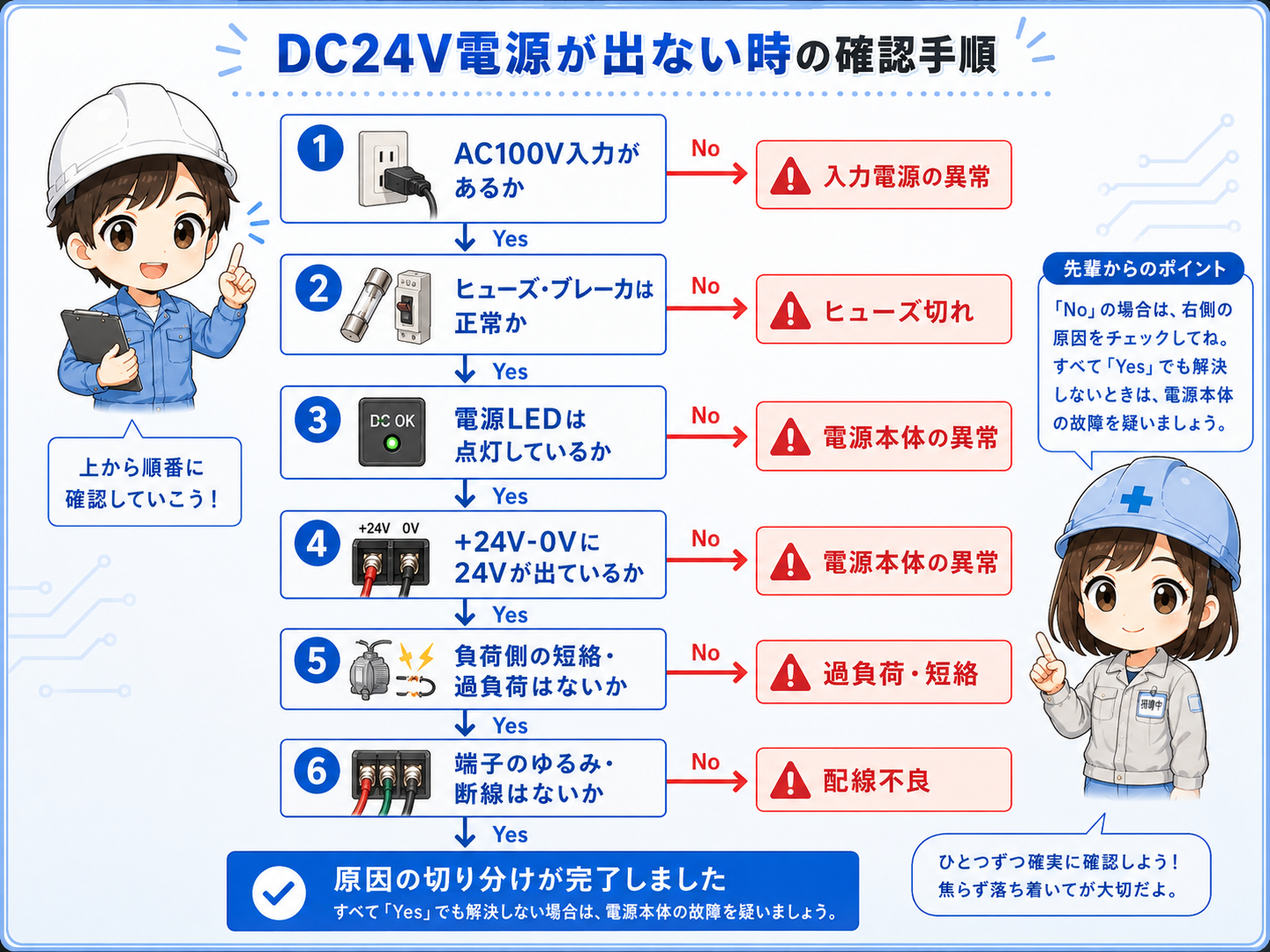

DC24V電源が落ちる時の確認手順
DC24V電源の確認では、いきなり配線を外しすぎると状況が分からなくなります。 まず電源本体、次に保護機器、分岐、負荷側という順番で、どこで落ちているかを切り分けます。
1. 電源ユニットの表示を見る
電源ランプ、異常表示、出力表示を確認します。一次側電源が入っているかも合わせて見ます。
2. 出力端子で24Vを測る
電源ユニットの出力端子で、24Vと0Vの電圧を確認します。ここで出ているかが最初の切り分けです。
3. ヒューズや保護機器を見る
ヒューズ切れ、サーキットプロテクタのトリップ、分岐保護の状態を確認します。
4. 分岐ごとに負荷を切り分ける
どの分岐をつなぐと電源が落ちるのかを確認します。全体ではなく系統ごとに見ると原因を絞れます。
5. 負荷側の短絡を確認する
センサー、電磁弁、リレー、ケーブルなどで24Vと0Vが短絡していないか確認します。
6. 末端電圧を確認する
電源元では24Vがあっても、末端機器のところで電圧が下がっていないかを確認します。
短絡確認は安全に行う
通電中の短絡確認や配線の抜き差しは、火花や機器故障につながる場合があります。必要に応じて電源を切り、図面と手順を確認して作業します。
よくある原因と見落としポイント
DC24Vが落ちる原因は、電源ユニットの故障だけではありません。 実際には、負荷側の短絡、配線ミス、端子ゆるみ、機器故障、容量不足など、周辺条件で落ちていることが多いです。
電源ユニットだけを疑ってしまう
電源が落ちると本体故障を疑いたくなりますが、負荷側を外すと復帰する場合は、負荷側の短絡や過負荷を優先して確認します。
24V側だけ見て0V側を見ていない
0V共通線のゆるみや断線があると、機器が不安定になったり、入力や出力が正しく動かないことがあります。
末端電圧を測っていない
電源ユニットの出力端子では24Vがあっても、遠い負荷や細い線、端子ゆるみの先で電圧が下がっている場合があります。
動作時だけ落ちる原因を見落とす
電磁弁やリレーが同時に動いた時だけ落ちる場合は、電源容量、突入電流、配線の太さ、分岐の取り方も確認します。
後輩DC24Vが落ちる時って、どこから外して確認すればいいか迷います。
先輩まず電源本体の出力を見て、その次に分岐ごとに見るといいよ。いきなり全部外すより、どの系統で落ちるかを残しながら確認しよう。
現場での見方のコツ
DC24V電源のトラブルは、全体の電源が落ちているのか、特定の負荷だけ動かないのかで見方が変わります。 測る場所を変えながら、どこまでは正常かを順番に確認します。
電源元と末端で測る
電源ユニットの出力端子だけでなく、センサーや電磁弁など実際の負荷側でも電圧を確認します。
分岐名・線番を確認する
どの端子台からどの機器へ電源が行っているか、線番と図面を照合します。
負荷を戻す順番を決める
切り分けで外した負荷は、1つずつ戻して確認すると、どの負荷で落ちるか分かりやすくなります。
直前の作業を確認する
センサー交換、配線追加、端子台作業、電磁弁交換の直後なら、その作業箇所を優先して確認します。
「電源元」「分岐」「末端」で分ける
DC24Vトラブルは、電源元で出ているか、分岐で落ちるか、末端で下がるかを分けると、原因を追いやすくなります。
