ヒューズホルダー・制御回路保護とは？小さな回路を守る基本をやさしく解説

ヒューズホルダーとは

ヒューズホルダーは、ヒューズを取り付けるための部品です。 ヒューズは、異常な電流が流れたときに切れて、回路を保護する役割があります。

現場によっては、産業用機械の制御盤でヒューズをあまり見ないこともあります。 その場合でも、ヒューズホルダーの考え方を知っておくと、制御回路をどこで守るかという基本が分かりやすくなります。

最近の制御盤では、サーキットプロテクタや小型ブレーカーで分岐保護することも多いです。 ただ、古い盤、海外装置、計装回路、小さな電源分岐などでは、ヒューズホルダーを見ることがあります。

先輩今の盤だとヒューズよりサーキットプロテクタを見ることも多いけど、ヒューズの考え方は回路保護の基本として知っておくと役に立つよ。

後輩あまり見ない現場でも、制御回路を守る考え方として覚えておく感じですね。

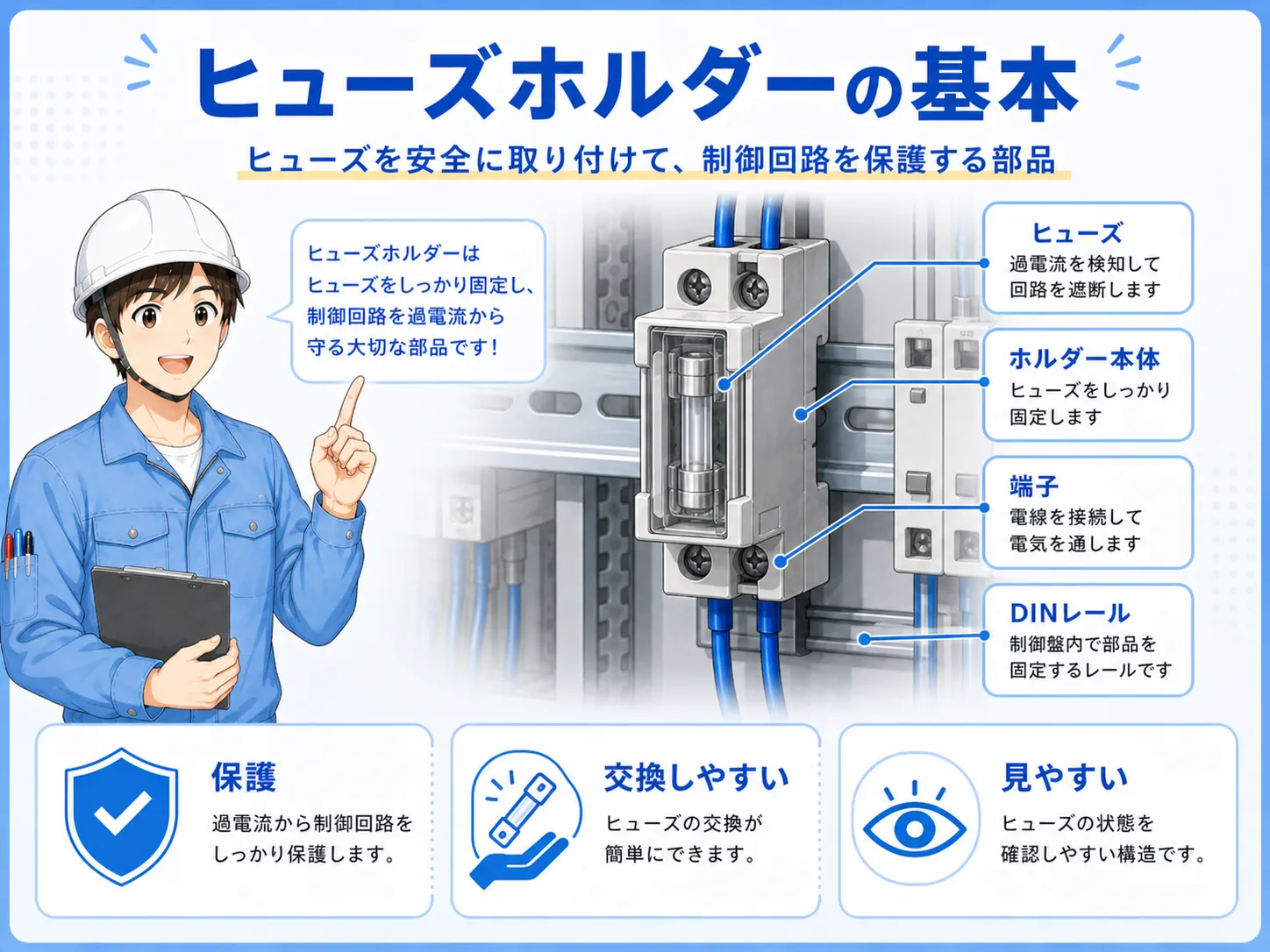

ヒューズホルダーと制御回路保護の基本構成

制御回路では、電源からPLC、センサー、表示灯、リレー、電磁弁などへ電気が送られます。 その途中に保護機器を入れることで、短絡や異常電流が起きたときに回路を守ります。

たとえば、DC24V電源の出力から複数の回路へ分ける場合、全体を1つで守るだけではなく、分岐ごとに保護することがあります。 こうしておくと、1か所の異常が他の回路へ広がりにくくなります。

なぜ制御回路を保護するのか

制御回路は、主回路に比べると電流が小さいことが多いです。 しかし、短絡や配線ミスが起きると、電源や機器、配線を傷める可能性があります。

特にDC24V電源から複数の機器へ分岐している場合、どこか1か所で短絡すると、電源全体が落ちたり、他の機器にも影響したりすることがあります。 分岐ごとに保護しておくと、異常箇所を切り分けやすくなります。

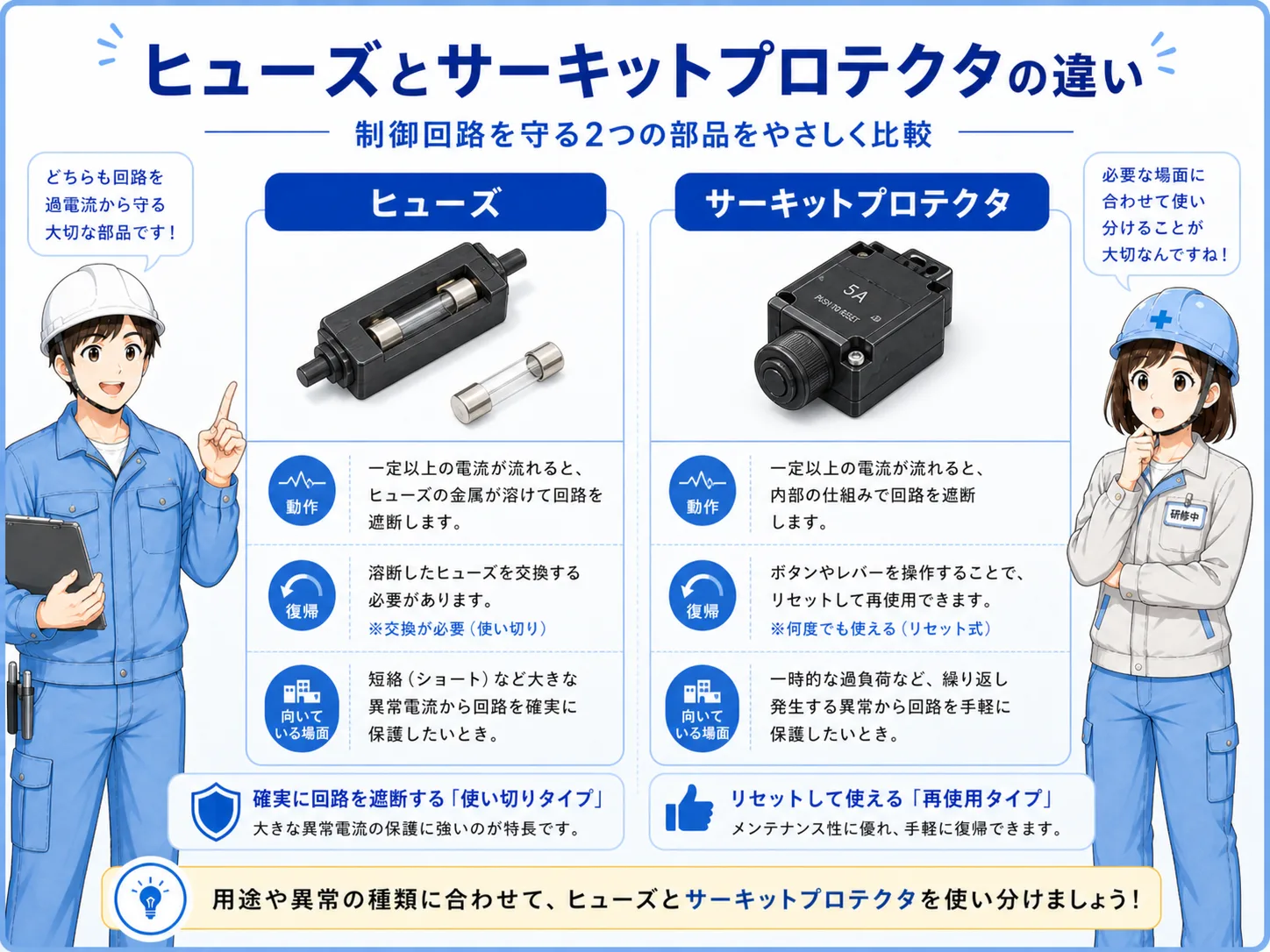

ヒューズホルダーとサーキットプロテクタの違い

ヒューズホルダーは、内部にヒューズを入れて使います。 異常時にヒューズが切れた場合、基本的には同じ定格のヒューズへ交換します。

サーキットプロテクタは、異常時にトリップして回路を遮断し、原因を取り除いたあとに復帰できるものが多いです。 そのため、制御盤のDC24V分岐などではサーキットプロテクタを使う場面も多くあります。

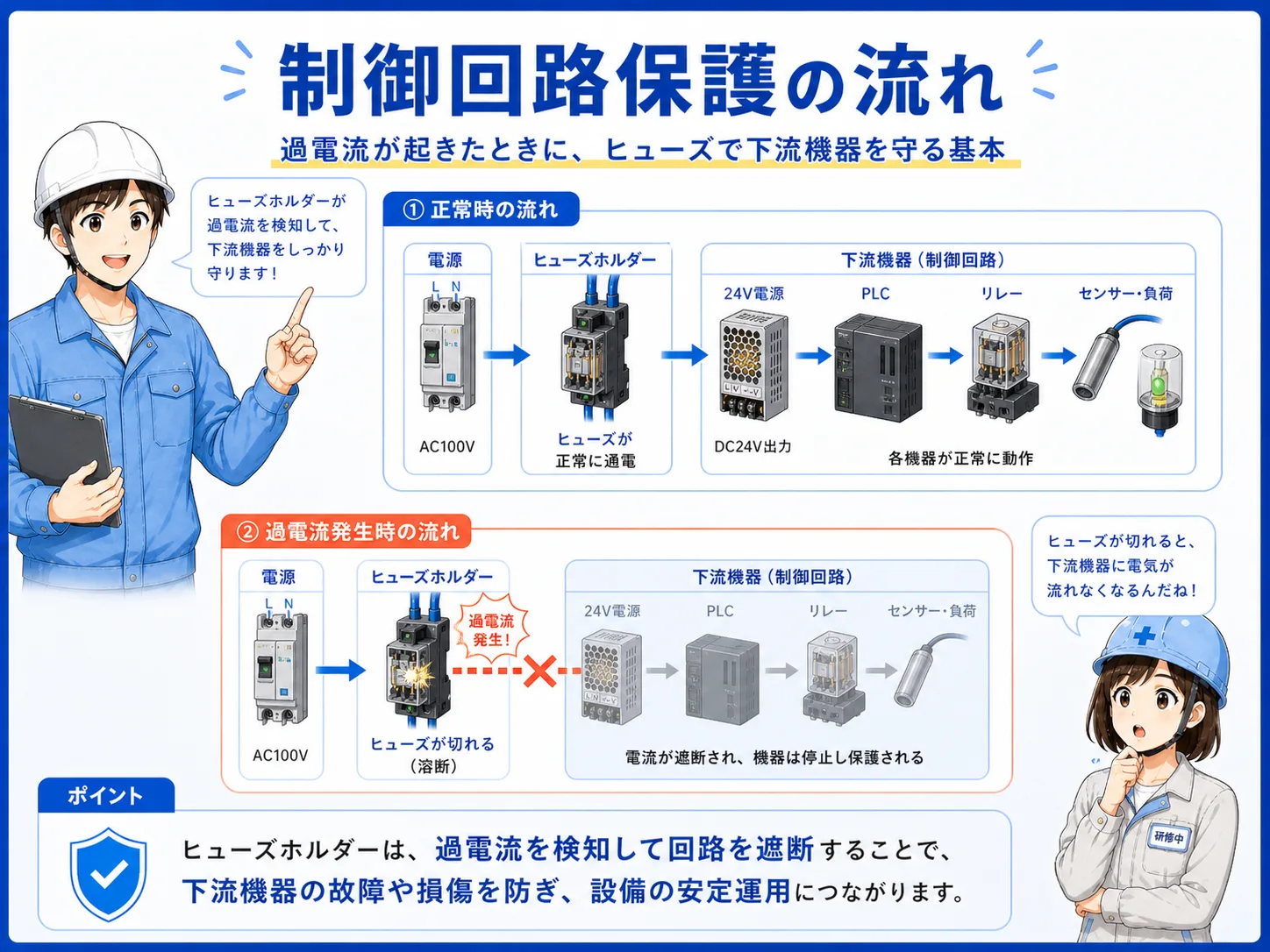

制御回路保護の流れ

通常時は、制御電源からヒューズホルダーやサーキットプロテクタを通って、PLC、センサー、表示灯、リレーなどへ電気が流れます。 保護機器は、正常な電流であればそのまま電気を通します。

異常時には、負荷側の短絡や過電流によって保護機器が動作します。 ヒューズなら切れ、サーキットプロテクタならトリップして、異常回路を切り離します。

先輩保護機器が切れたときは、そこだけを見て終わりじゃないよ。負荷側で短絡していないか、配線や機器に原因がないかを追うのが大事だね。

後輩切れた部品を交換する前に、なぜ切れたかを確認するんですね。

現場で見るときのポイント

現場でヒューズホルダーや制御回路保護を見るときは、まず何の回路を守っているかを確認します。 図面の番号、線番、機器名、保護機器の表示を見て、保護範囲を追います。

次に、定格を確認します。 ヒューズなら電流値や種類、サーキットプロテクタなら定格電流や極数を見ます。 交換時に違う定格を入れないことが大切です。

まとめ：小さな制御回路ほど保護範囲を意識する

ヒューズホルダーは、ヒューズを入れて制御回路や小さな分岐回路を守るための部品です。 近年の制御盤ではサーキットプロテクタを使う場面も多いですが、ヒューズの考え方は回路保護の基本として役立ちます。

大切なのは、保護機器が「何を守っているか」を追うことです。 電源から保護機器を通り、どの負荷へ行っているかを見ると、トラブル時の切り分けもしやすくなります。
