リミットスイッチは位置を検出するためのスイッチ
リミットスイッチは、機械の位置や端まで動いたことを検出するために使われるスイッチです。 アームやローラーが押されることで内部接点が切り替わり、PLC入力や制御回路へ信号を送ります。
反応しない時は、スイッチ本体だけでなく、 機械が正しく押しているか、接点が切り替わっているか、PLC入力まで届いているか を分けて見ることが大切です。
機械側と電気側を分ける
リミットスイッチが反応しない原因は、位置ズレや押し込み不足のような機械側にも、接点不良や断線のような電気側にもあります。まずはどちら側かを切り分けます。
後輩リミットスイッチが押されているように見えるのに、PLC入力が入りません。
先輩見た目で押しているように見えても、接点が切り替わる位置まで押せていないことがあるよ。機械の当たり方、接点、PLC入力を順番に見よう。

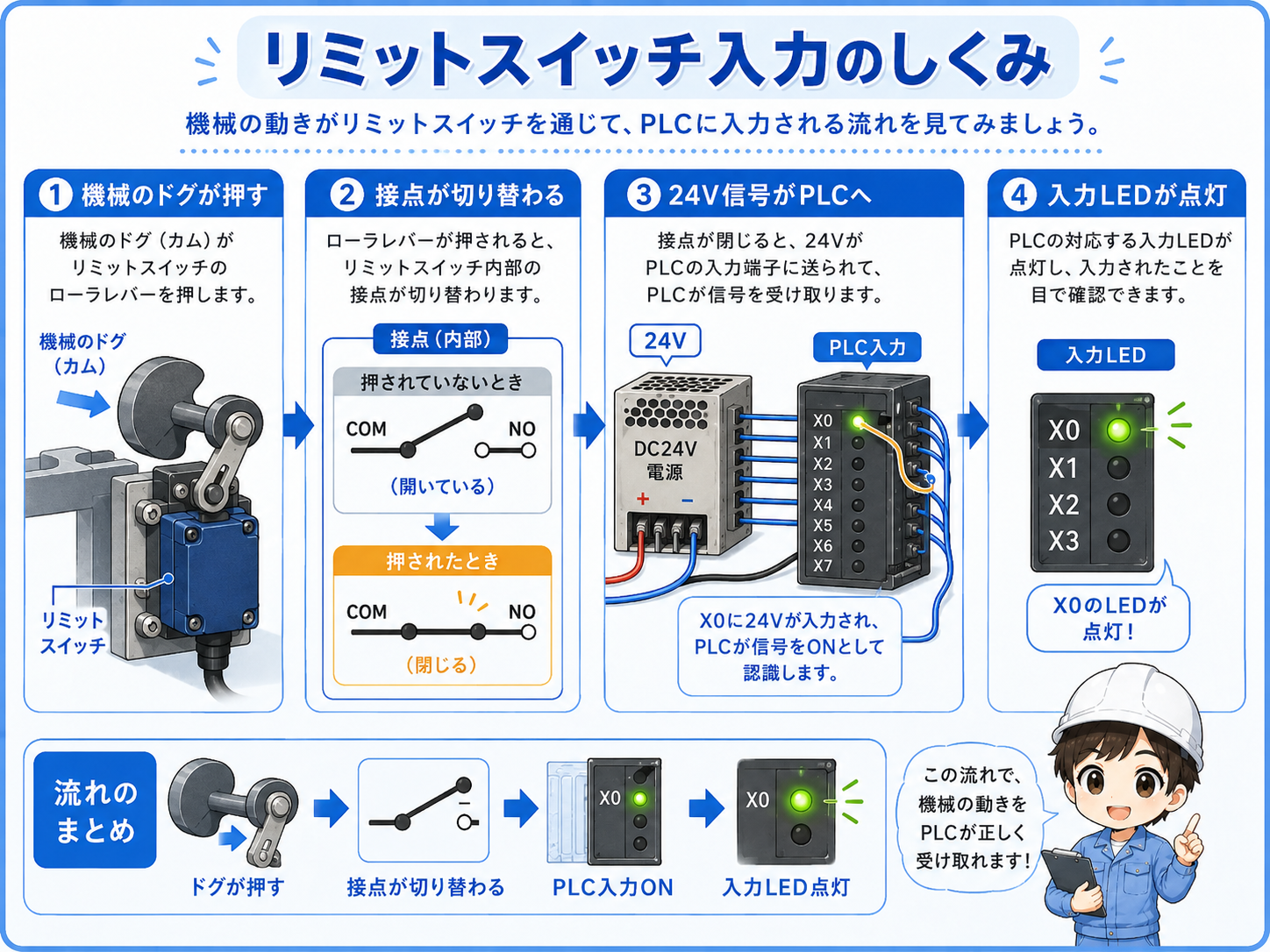

リミットスイッチからPLC入力までの流れ
リミットスイッチの信号は、機械がスイッチを押すことで接点が切り替わり、その接点信号が端子台や配線を通ってPLC入力へ届く流れです。 途中のどこかで止まると、PLC入力LEDは点きません。
| 見る場所 | 確認すること | よくある状態 |
|---|---|---|
| 機械側の当たり | ローラーやアームが正しく押されているか | 位置ズレ、ストローク不足、押し込み不足 |
| スイッチ接点 | NO/NC接点が切り替わるか | 接点不良、端子違い、接点の使い間違い |
| 配線・端子台 | 断線や端子ゆるみがないか | 線番違い、端子抜け、ケーブル損傷 |
| PLC入力 | 入力LEDやモニタがONするか | 入力番号違い、COM違い、見ているアドレス違い |
接点が切り替わるかを見れば切り分けやすい
スイッチを直接操作して接点が変わるかを見ると、スイッチ本体側か、配線・PLC側かを切り分けやすくなります。

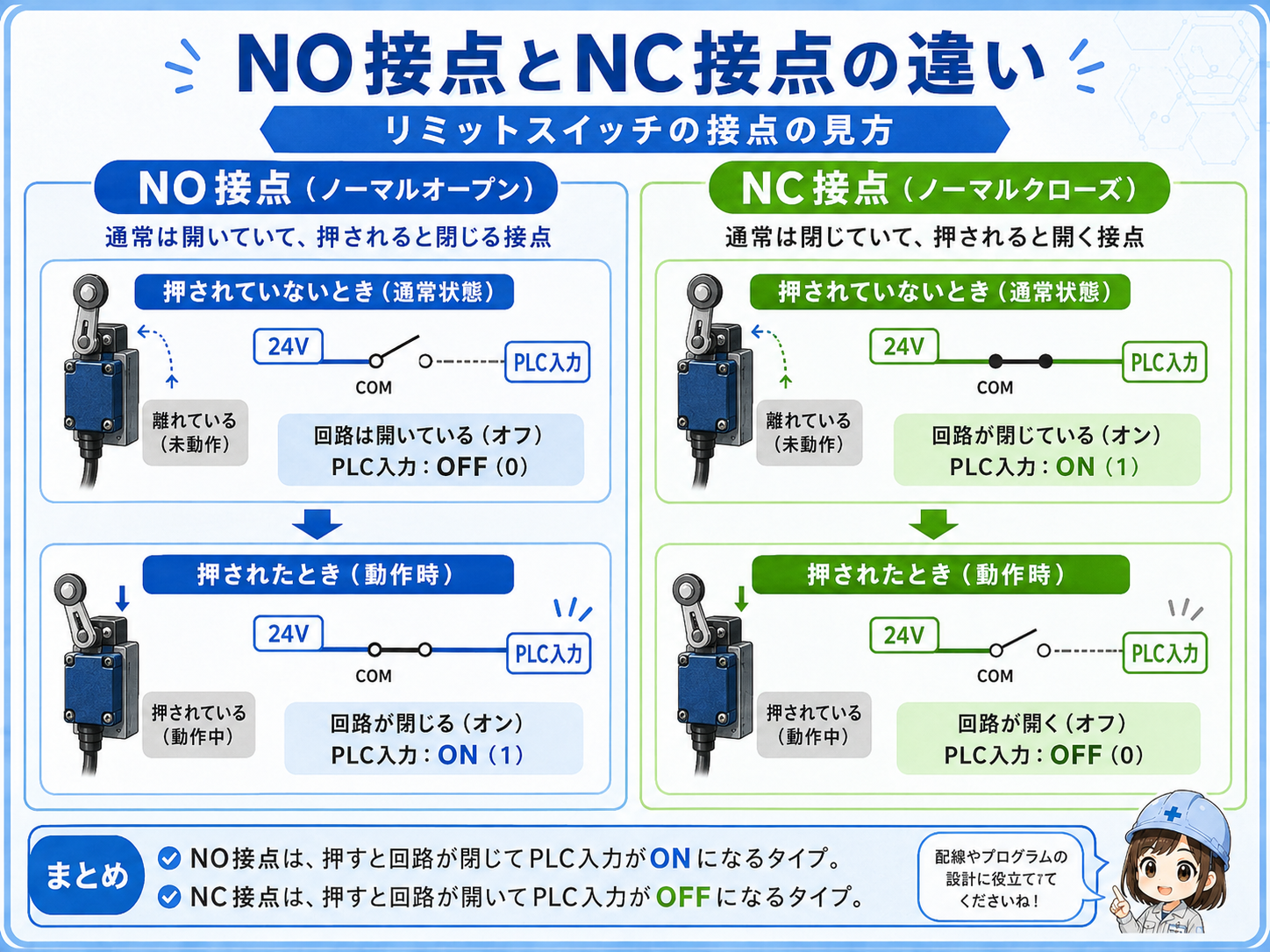

NO/NCを間違えない
リミットスイッチにはNO接点とNC接点があります。図面で使っている接点と、実際に配線されている端子が合っているか確認します。
症状別に見ると原因を絞りやすい
リミットスイッチが反応しない場合でも、機械が押していないのか、スイッチ接点が切り替わらないのか、PLC入力まで届いていないのかで確認場所が変わります。
| 症状 | 考えやすい原因 | 最初に見る場所 |
|---|---|---|
| スイッチが物理的に押されない | 位置ズレ、ストローク不足、部品の摩耗、取付ズレ | 機械側の当たり、スイッチ位置 |
| 押しても接点が変わらない | スイッチ故障、接点不良、押し込み不足 | スイッチ本体、テスター導通 |
| 接点は変わるがPLC入力が入らない | 断線、端子ゆるみ、COM違い、入力番号違い | 端子台、PLC入力端子、配線 |
| たまにしか反応しない | 当たり位置のばらつき、振動、接触不良、ケーブル断線しかけ | 取付、可動部、ケーブル、端子 |
「押されている」と「入力が入る」は別
スイッチが押されているように見えても、接点が切り替わっていない場合があります。見た目だけで判断せず、接点とPLC入力を分けて確認します。

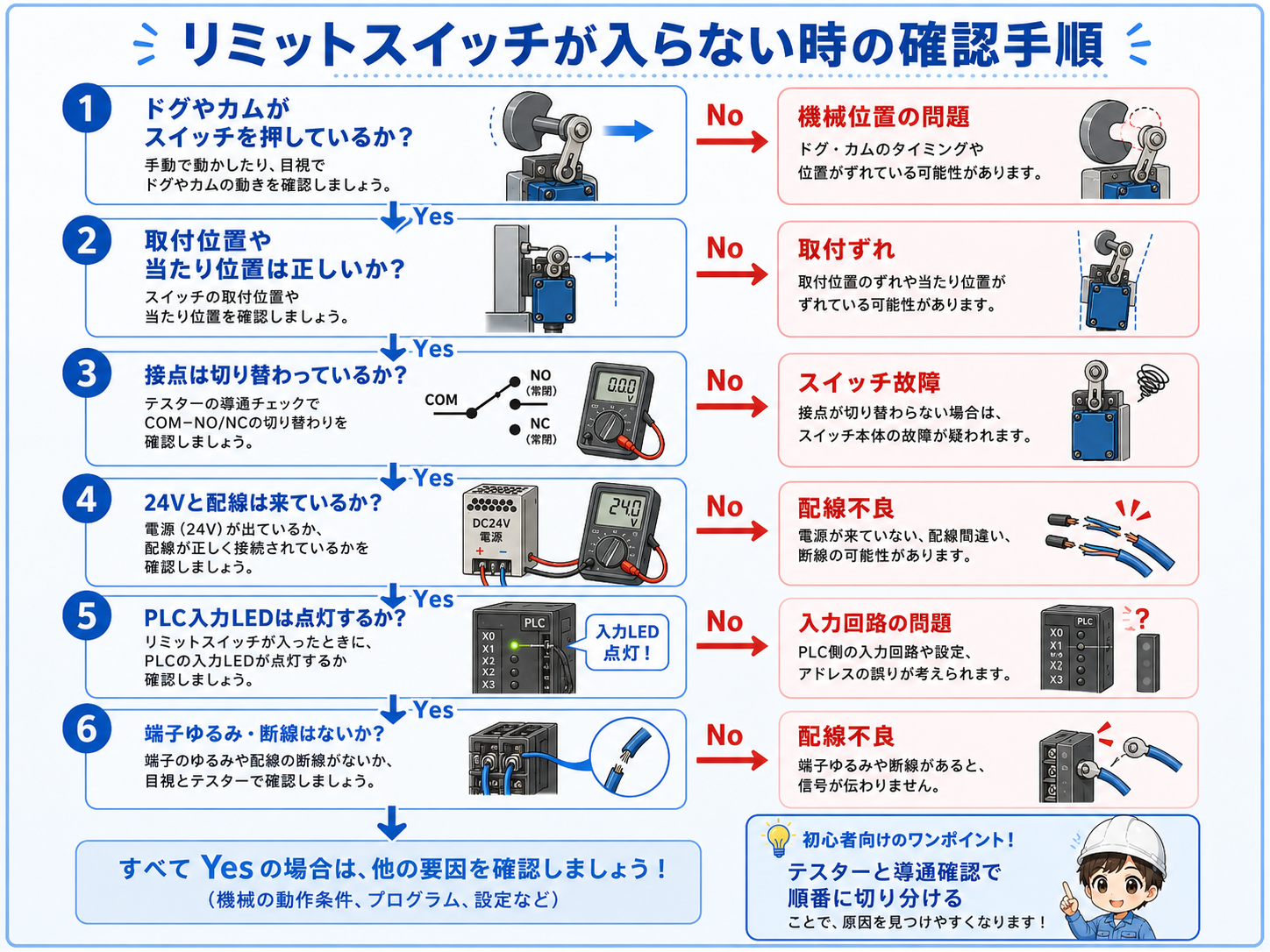

リミットスイッチが反応しない時の確認手順
リミットスイッチの確認では、機械側から電気側へ順番に追うと原因を見つけやすくなります。 ここでは、現場で使いやすい基本の確認順に整理します。
1. 機械が正しく当たっているか
ローラーやアームが正しい位置で押されているか、ストロークが足りているかを確認します。
2. スイッチを手で動かしてみる
安全を確認したうえでスイッチを直接操作し、クリック感や戻り、引っかかりがないかを見ます。
3. 接点の導通を確認する
テスターでNO/NC接点が切り替わるか確認します。図面で使っている端子と合っているかも見ます。
4. 端子と配線を確認する
端子のゆるみ、線番違い、断線しかけ、ケーブルのこすれや被覆傷がないか確認します。
5. PLC入力端子で確認する
スイッチ操作時にPLC入力端子まで信号が来ているか、入力LEDが点くかを確認します。
6. PLCモニタとラダーを確認する
入力LEDが点くのに動作しない場合は、見ている入力番号、ラダー条件、インターロックを確認します。
可動部の確認は安全を優先する
リミットスイッチは機械の可動部近くに付いていることが多いです。手を入れる前に停止状態や安全状態を確認し、急な動作に注意します。
よくある原因と見落としポイント
リミットスイッチが反応しない原因は、スイッチ故障だけではありません。 実際には、位置ズレ、押し込み不足、接点の使い間違い、端子ゆるみ、入力番号違いのような基本部分で止まっていることも多いです。
押し込み量が足りない
ローラーやアームに当たっていても、接点が切り替わる位置まで押せていない場合があります。機械のストロークや取付位置を確認します。
NO/NC接点を間違えている
図面ではNC接点を使っているのにNO側へ配線している、またはその逆になっていると、想定と違う動きになります。
入力番号を見間違えている
配線はX10に入っているのに、PLCモニタではX11を見ているなど、図面・端子・ラダーの番号ズレが原因になることがあります。
ケーブルが可動部で傷んでいる
扉やスライド部、シリンダーまわりでは、ケーブルが繰り返し曲がったりこすれたりして断線しかけることがあります。
後輩反応しない時は、すぐリミットスイッチ交換を考えていました。
先輩交換前に、押し込み量、接点、配線、PLC入力を見よう。位置ズレや端子ゆるみなら、スイッチを替えても直らないからね。
現場での見方のコツ
リミットスイッチは、機械側の位置と電気側の信号がつながる場所です。 目で見た位置、手で動かした感触、テスターで見た接点、PLC入力LEDを順番に確認すると、原因を絞りやすくなります。
当たり方を横から見る
正面から見ると押しているように見えても、横から見るとローラーの当たりが浅いことがあります。
手動で接点変化を見る
スイッチを直接押した時に、テスターやPLC入力LEDが変化するかを見ると切り分けしやすくなります。
取付ボルトのゆるみを見る
スイッチ本体やドグ、当て板の取付がゆるむと、少しずつ位置がずれて反応しなくなることがあります。
可動ケーブルを疑う
可動部近くのケーブルは断線しかけることがあります。動かすと入ったり切れたりする場合は特に注意します。
「機械位置」「接点」「PLC入力」を分ける
リミットスイッチの確認は、この3つを分けると迷いにくくなります。どこまで正常かを順番に追うのが基本です。
