1. センサとは？
センサとは、物の有無、位置、距離、圧力、流量、温度などの状態や物理量を検出し、制御や表示で扱える信号に変える機器の総称です。
工場の自動機では、ワーク到着、シリンダ位置、圧力の成立、温度、回転位置などを知るために使われます。PLC制御では入力側の情報源になることが多いため、初心者のうちは「設備が今どうなっているかを制御側へ知らせる機器」と考えると流れをつかみやすいです。
「センサ＝ON/OFF入力」ではない
近接センサや光電センサのようにON/OFFを出すものもあれば、圧力・温度・変位を連続値として扱うもの、エンコーダのようにパルスを出すものもあります。すべてのセンサがPLCの通常のデジタル入力へ直接つながるわけではありません。

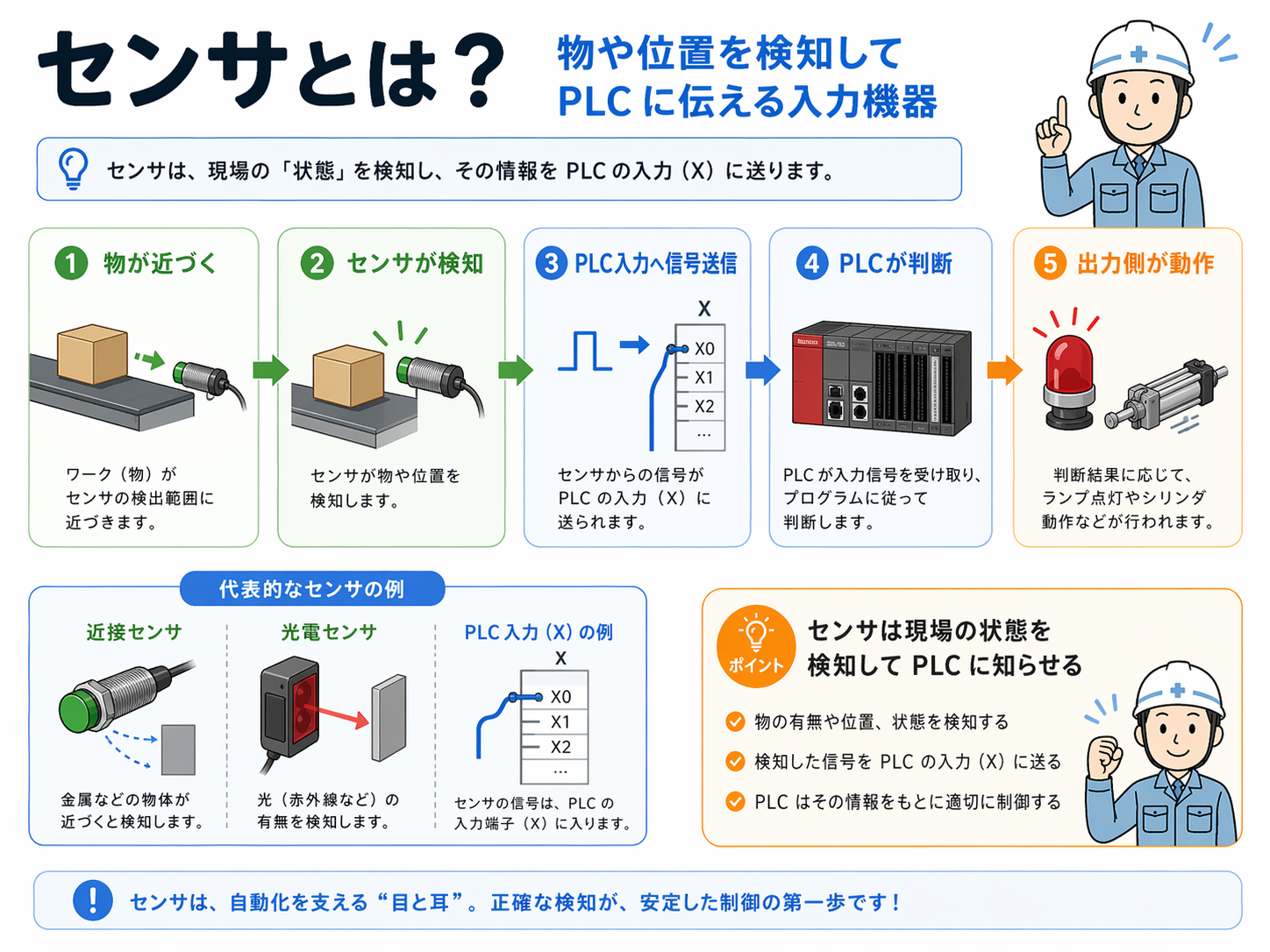

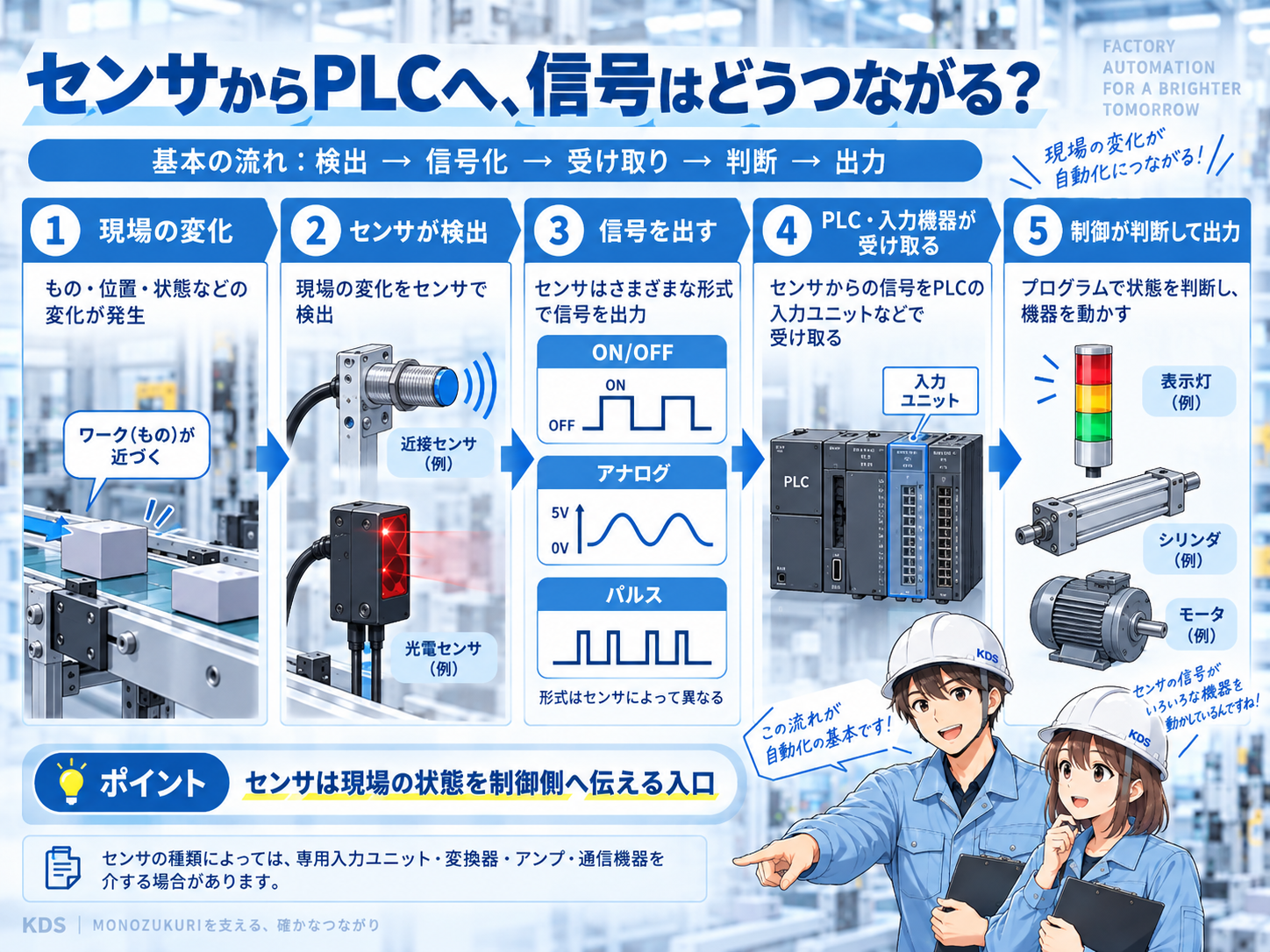

2. センサからPLCへ、信号はどうつながる？
基本の流れは、現場の変化 → センサが検出 → 信号を出す → PLCや入力機器が受け取る → プログラムが判断 → 出力側が動くです。ただし、センサの種類によっては専用入力ユニット、変換器、アンプ、通信機器などを介します。
検出する
ワーク有無、位置、圧力、温度など、設備側の状態をセンサが捉えます。
信号へ変える
ON/OFF、アナログ、パルス、通信データなど、機種に応じた形で情報を出します。
入力側が受け取る
PLC入力ユニットや専用機器が、その信号を受け取ります。
制御が判断する
ラダーやプログラムが複数の条件を組み合わせ、出力するかを判断します。

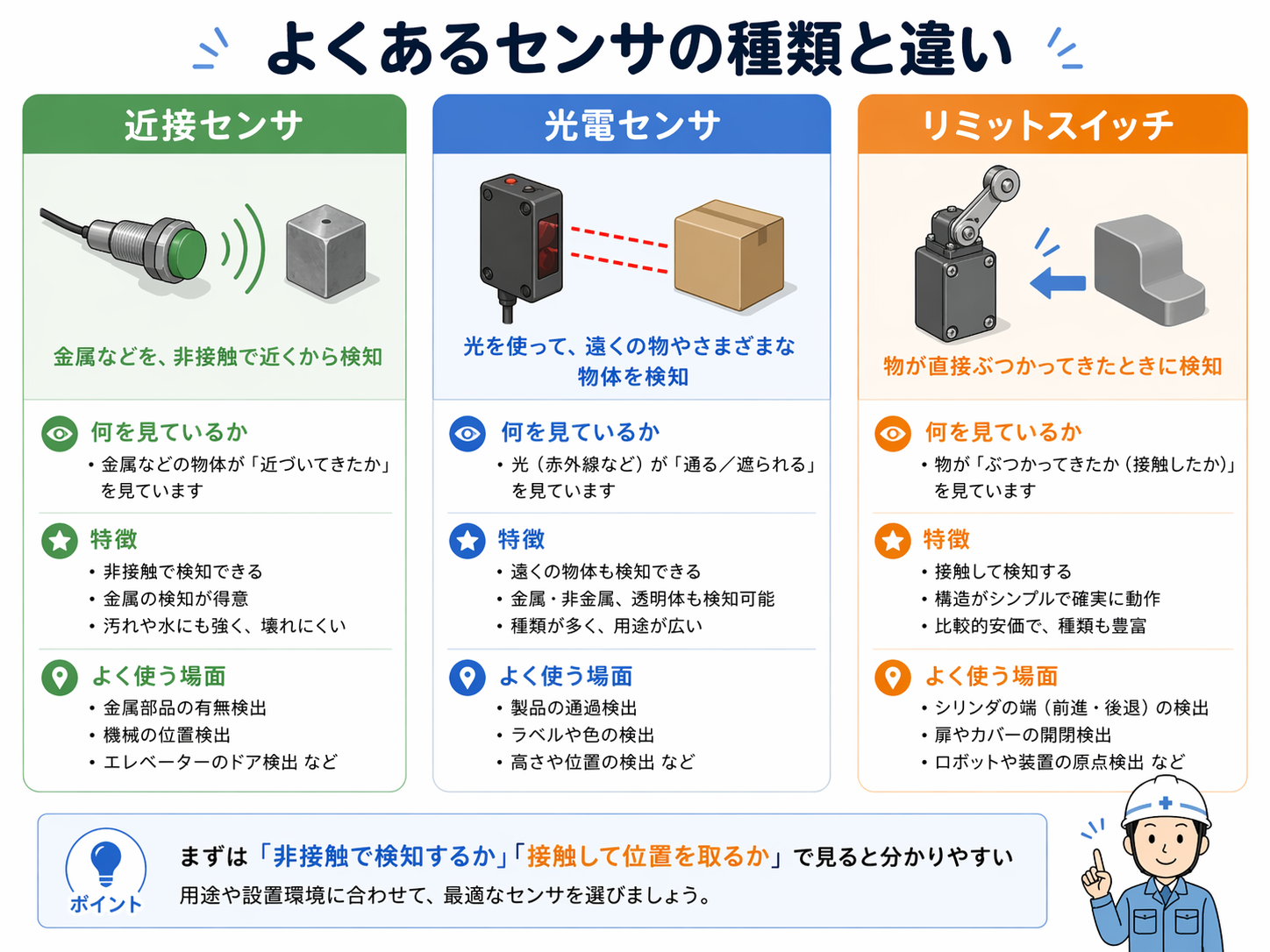

3. 工場設備でよく使うセンサの種類
「センサ」は非常に広い言葉です。まずは、何を検出するか・どんな原理かで大きく分けると整理しやすくなります。
| 種類 | 主に何を見るか | 特徴 | 確認したいポイント |
|---|---|---|---|
| 近接センサ | 物体の接近・有無 | 非接触。誘導形では金属検出が代表的 | 対象物の材質、検出距離、周囲金属、取付条件 |
| 光電センサ | 遮光・反射など光量の変化 | 非接触。透過形・回帰反射形・反射形などがある | 検出方式、光軸、対象物、汚れ、外乱光 |
| リミットスイッチ | 機械的な到達・位置 | アクチュエータが物体に接触して動作する | 当たり方、取付、動作位置、復帰、環境 |
| 磁気・リード系 | 磁石の位置 | エアシリンダのピストン位置確認などで使われる | 対応機器、取付位置、応差、周囲磁界 |
| 圧力・流量・温度など | 物理量 | スイッチ出力だけでなく連続値を扱う機種もある | 測定範囲、単位、出力方式、使用環境 |
| エンコーダなど | 回転・位置・速度 | パルスや位置情報として扱う | 分解能、出力方式、受け側インターフェース |
同じ「近接センサ」でも検出方式は一つではない
誘導形、静電容量形、磁気式などで検出できる対象や注意点が変わります。「近接センサなら何でも同じ」と考えず、対象型式の公式仕様を確認します。

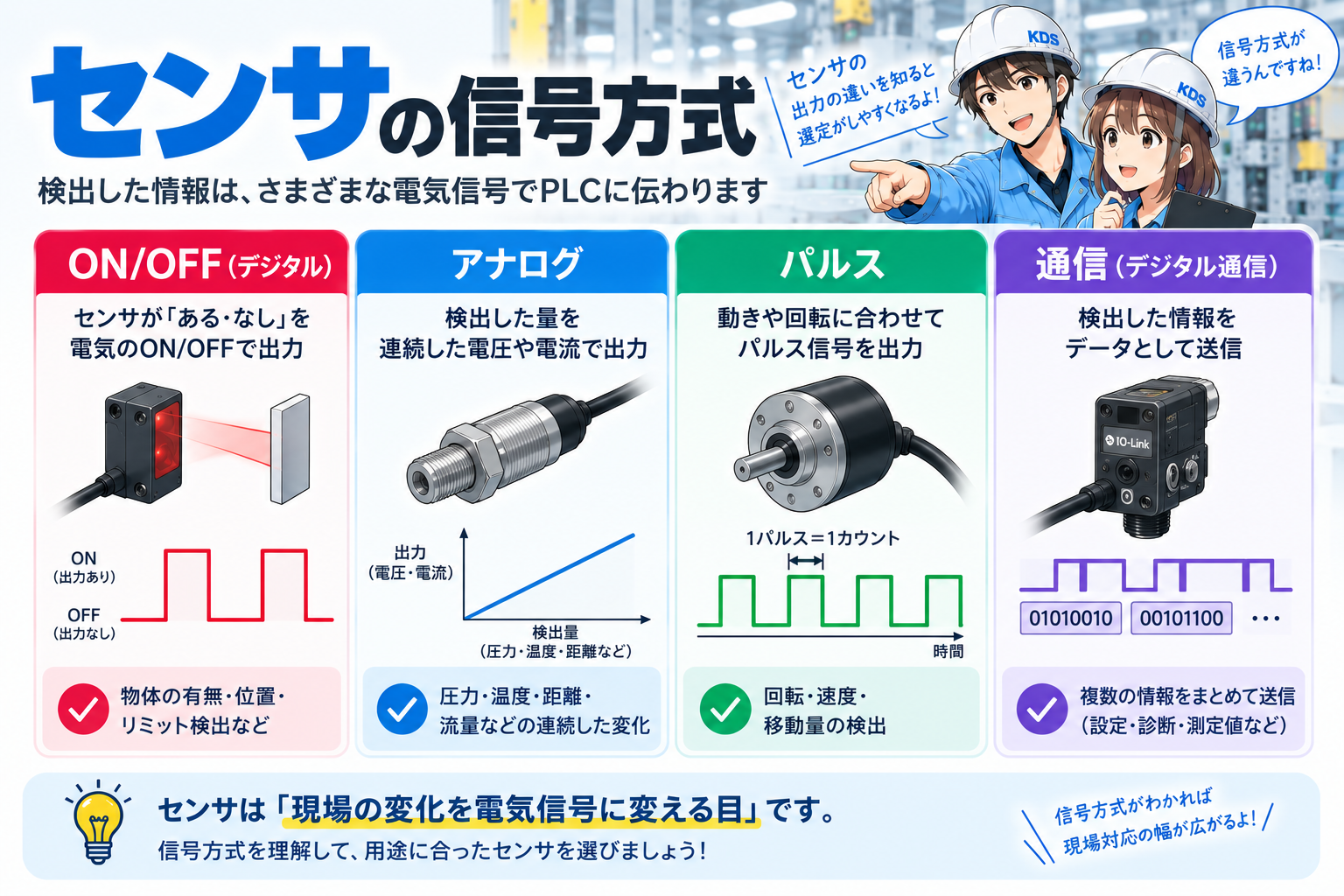

4. センサの信号方式はどう違う？
センサをPLCへつなげて考える時は、検出原理だけでなくどんな信号を出すかも重要です。
ON / OFF
物がある・ない、位置に到達した・していない、など2状態で扱う信号です。
アナログ
圧力や温度などを連続値として扱います。対応する入力方式が必要です。
パルス・位置情報
エンコーダなどではパルスや位置データを受け、回転・速度・位置を扱います。
通信
機種によっては通信で検出値や設定値、診断情報をやり取りします。
NPN / PNP、NO / NC、2線式 / 3線式は別の分類
NPN / PNPは主にトランジスタ出力の方式、NO / NCは動作時と非動作時の出力状態の考え方、2線式 / 3線式は電源と信号線の構成に関わる分類です。これらは同じ意味ではありません。交換や選定では、センサ側だけでなくPLC入力側との組み合わせを確認します。
「線の色だけ」で判断しない
一般的な配色例はありますが、型式・メーカー・接続方式によって異なる場合があります。現物の型式と公式配線図を基準にしてください。
詳しくは、NPN / PNPの違い、2線式・3線式センサの違いで個別に整理しています。

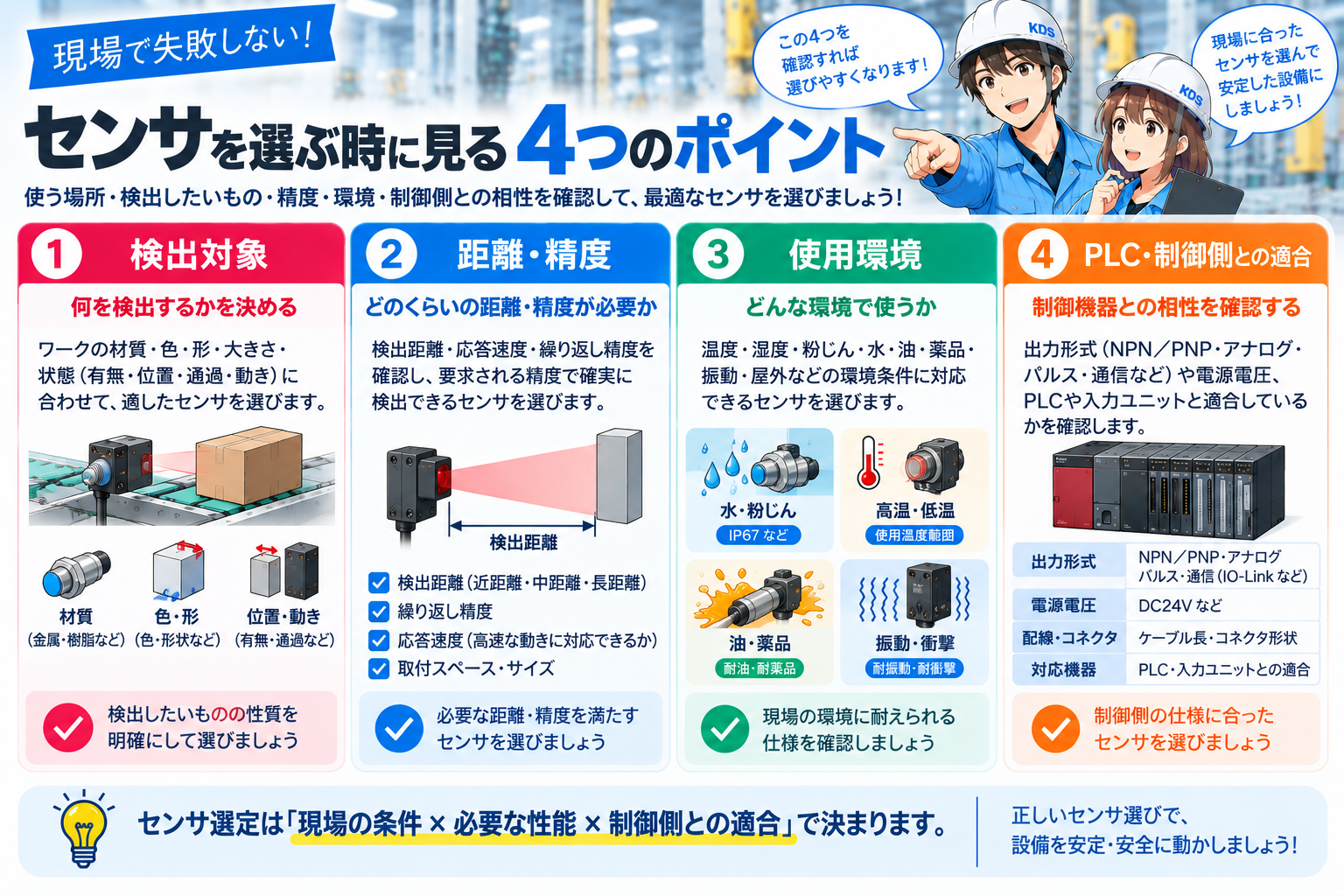

5. センサを選ぶ時に見るポイント
センサ選定では「検出できるか」だけでは不十分です。設備へ取り付けた状態で安定して使え、制御側が正しく受け取れるかまで確認します。
何を検出するか
材質、色、形状、大きさ、位置、物理量など、対象を先に整理します。
どの距離・精度で見るか
必要な検出距離、繰り返し精度、応答性を対象機種の仕様で確認します。
どんな環境か
水、油、粉塵、温度、振動、周囲金属、外乱光などの影響を確認します。
制御側と合うか
電源、出力方式、入力方式、必要な専用ユニットや通信方式の適合を確認します。
安全用途は「検出できるから使える」とは限らない
人の保護など安全機能に使う機器は、一般の検出用センサとは要求が異なります。設備の安全回路・リスク評価・対象機器の安全仕様に従って選定します。

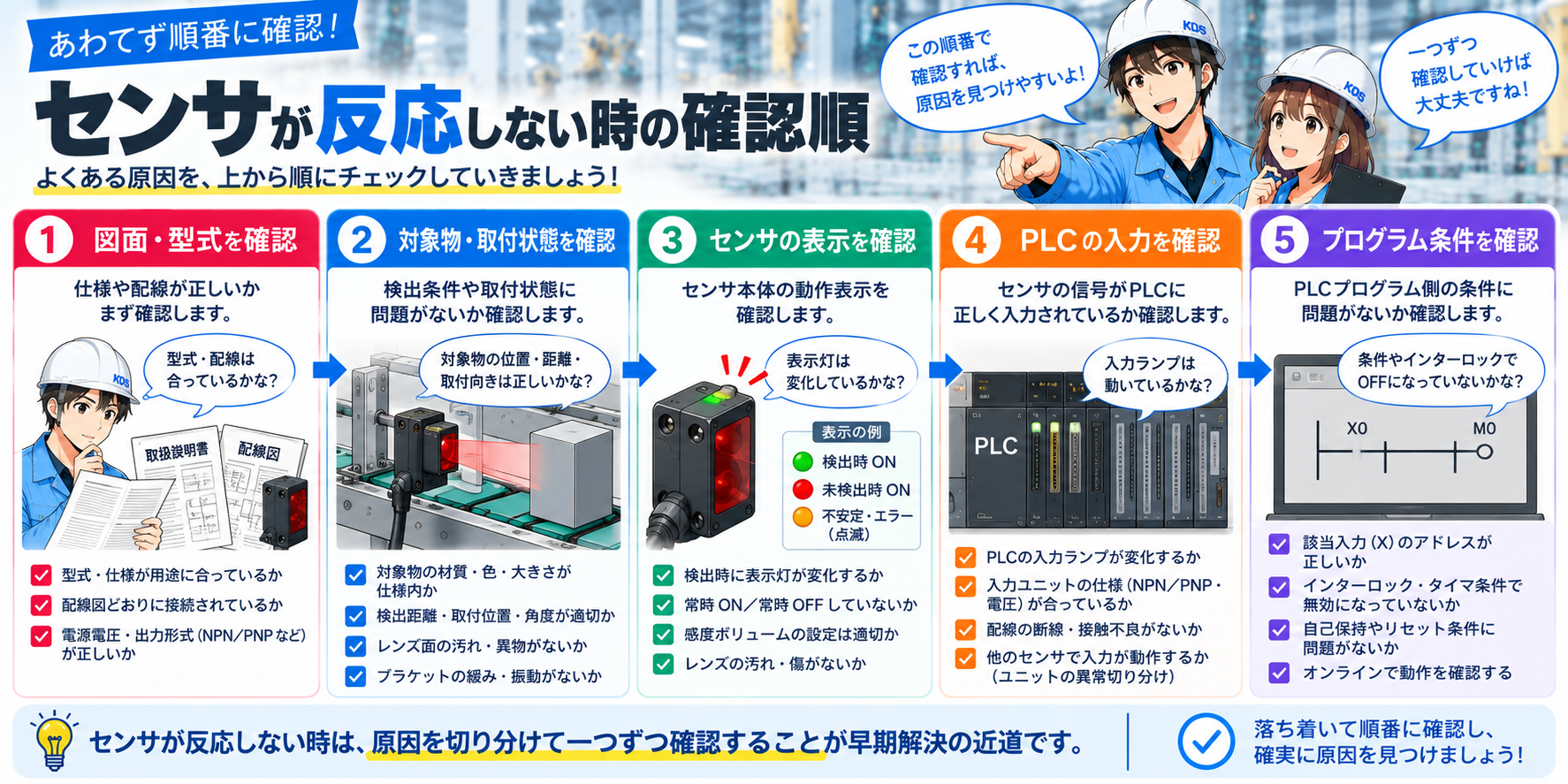

6. 反応しない時は、どこから見る？
センサの不具合は、センサ本体だけでなく、対象物、取付、電源・配線、入力側、制御条件まで含めて切り分けます。原因を一か所に決めつけないことが重要です。
- 図面と型式を確認する：何を検出するセンサで、どの入力へつながる設計かを確認します。
- 対象物と取付状態を見る：位置ずれ、距離、汚れ、破損、周囲物の影響がないかを確認します。
- 表示状態を確認する：通常運転時の表示灯や診断表示と、実際の検出状態が一致するかを見ます。
- PLC側の入力状態を見る：センサの反応と該当入力の状態が一致するかを確認します。
- プログラム条件を確認する：入力が入っていても、インターロックや他条件で出力しない場合があります。
「センサLED点灯＝PLC入力ON」とは限らない
センサ本体の表示、出力信号、PLC入力、プログラム上の条件は別の確認点です。順番に分けて見ると、故障箇所を絞りやすくなります。
7. よくある誤解
センサは全部PLCのXへ直結できる
信号方式によってはアナログ入力、専用カウンタ、変換器、通信ユニットなどが必要です。
形が同じなら交換できる
電源、出力方式、検出距離、動作モード、配線、環境仕様が異なることがあります。
近接センサは何でも検出できる
方式によって検出対象が異なります。代表的な誘導形では金属が主な検出対象です。
入力がONなら設備は必ず動く
PLCは複数条件を組み合わせて判断するため、他の許可条件やインターロックも確認が必要です。

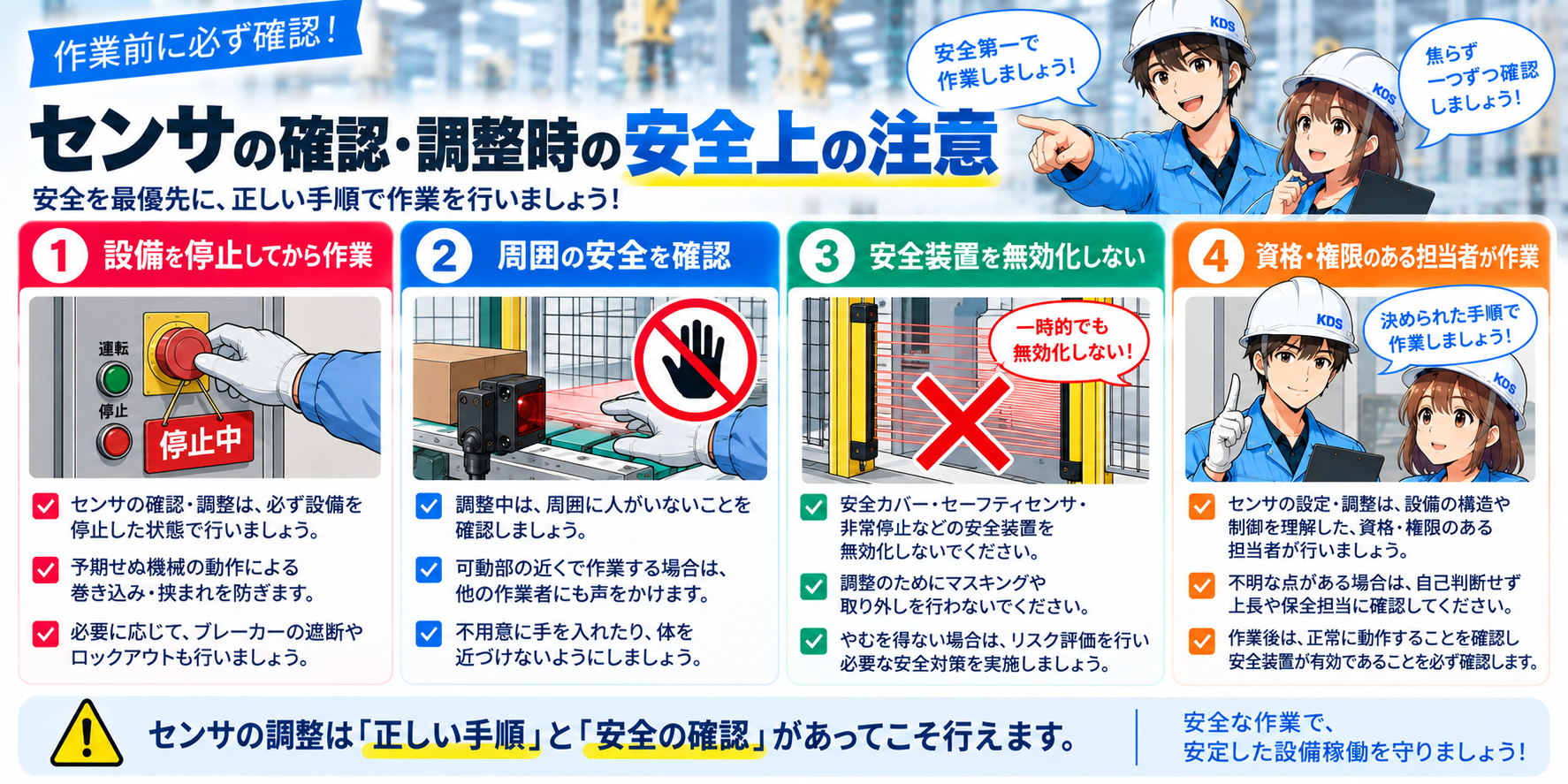

8. センサ確認・調整時の安全上の注意
センサは設備の動作条件に直結することがあります。位置調整や交換で状態が変わると、意図せず次の動作条件が成立する可能性があります。
安全装置の無効化や、動作可能な状態での不用意な調整はしない
作業は設備の安全手順に従い、必要な停止・電源遮断措置を行います。通電状態での電気的な切り分けが必要な場合は、資格・権限・設備ごとの安全手順を満たす担当者が実施してください。
9. まとめ：センサは「設備の状態を制御へ渡す入口」
センサは、物の有無や位置だけでなく、圧力・温度・回転などさまざまな状態や物理量を検出する機器の総称です。PLC設備では、その情報が入力側の判断材料になります。
まずは「何を検出しているか」「どんな信号を出すか」「PLCや受け側は何か」の3点で見ると、種類が増えても整理しやすくなります。
この記事の要点
センサ名を暗記するより、検出対象・検出原理・信号方式・受け側の4つをつなげて考えることが大切です。個別の近接・光電・NPN/PNP・2線式/3線式は関連記事で深掘りできます。
