手動・自動切替回路とは？2つの指令系統を1つの出力へつなぐ基本をやさしく解説

手動・自動切替回路の全体像

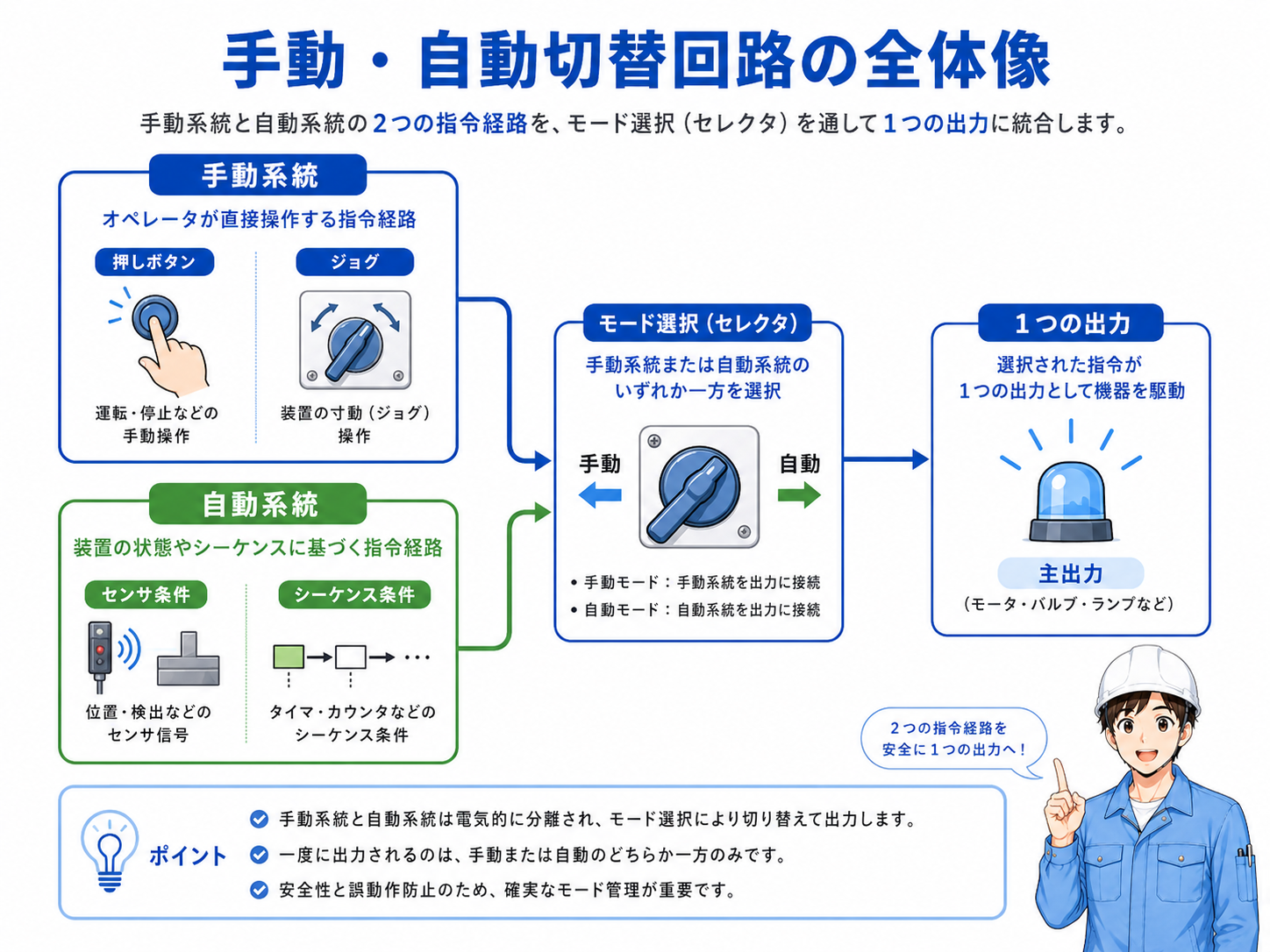

手動・自動切替回路は、手動指令系統と自動指令系統のどちらを有効にするかを切り替えて、最終的に1つの出力へつなぐための回路です。

ポイントは、手動と自動を同じ段で混ぜるのではなく、系統として分けて考えることです。先に「どちらの系統を有効にするか」を決め、その後に有効な系統だけが出力条件に到達するようにします。

先輩ここは部品の説明より、「2つの指令系統をどう切り替えて1つの出力へつなぐか」が主役です。

後輩手動ボタンの話だけじゃなく、どのモードでどの入力が有効かを回路として見るんですね。

手動指令系統と自動指令系統を分けて考える

手動系統は、押しボタンやジョグ操作など「人が直接出す指令」を通す経路です。自動系統は、センサ条件やシーケンス条件など「自動判定の指令」を通す経路です。

切替回路では、モードに応じてどちらか一方の経路だけを有効にし、無効な側の指令は出力へ届かないようにします。

手動優先・自動優先・停止位置・禁止条件の考え方

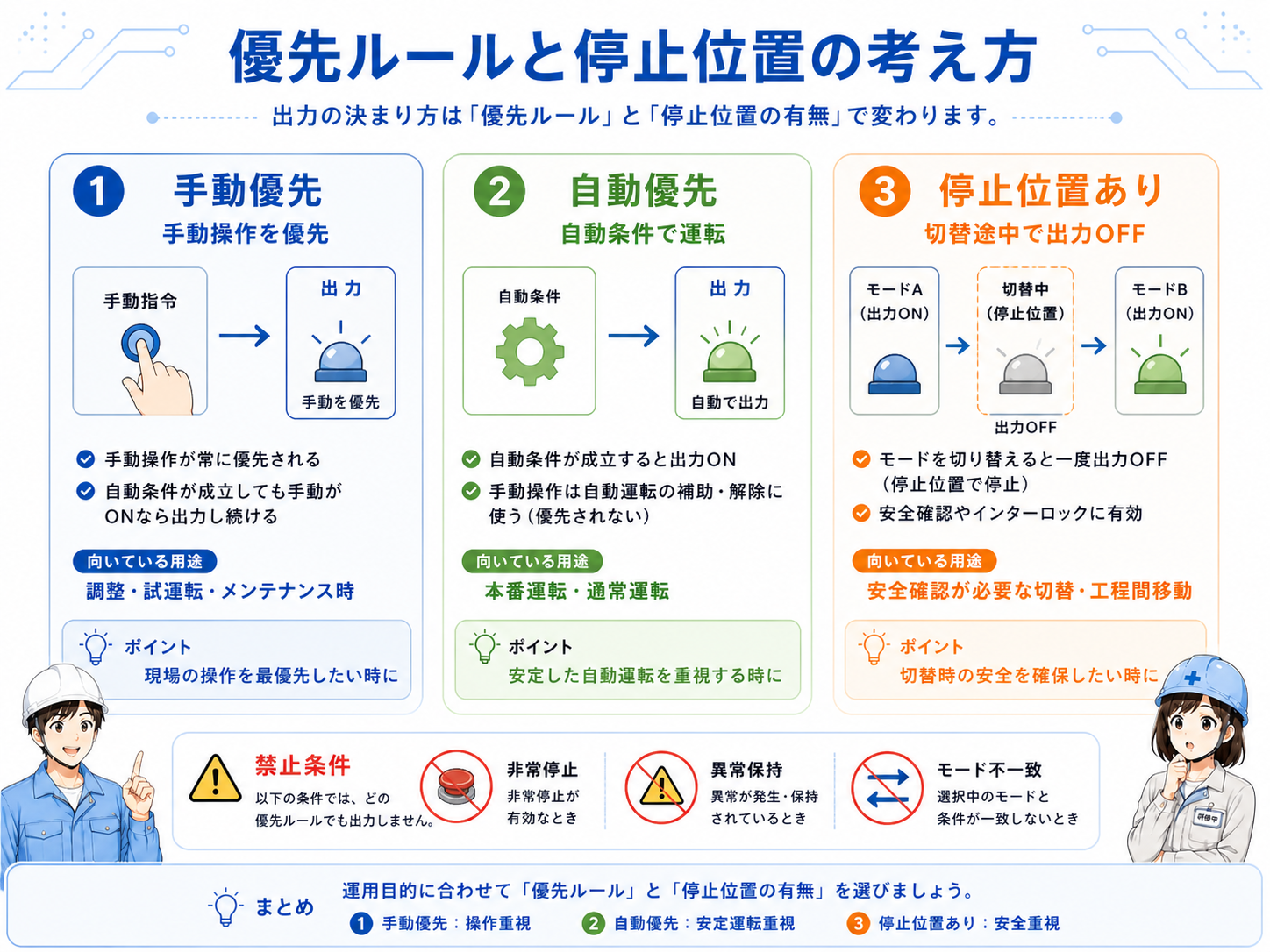

実務ではモード切替の前に、優先ルールを決めます。よく使うのは手動優先、自動優先、停止位置付きの3位置切替です。

先に運用ルールを決める

回路を組んでから運用を合わせるより、運用ルールを先に決めて回路へ落とし込む方が、切替ミスや現場混乱を減らせます。

簡略ラダー例で見る合流の考え方

ここでは、手動系統と自動系統を分けた後に、どちらか有効な側だけを最終出力Y0へ通すイメージを簡略ラダーで示します。

この考え方では、手動と自動の経路を分けて判定できるため、どちらの系統がY0を動かしたかを追いやすくなります。

切替時の確認ポイント

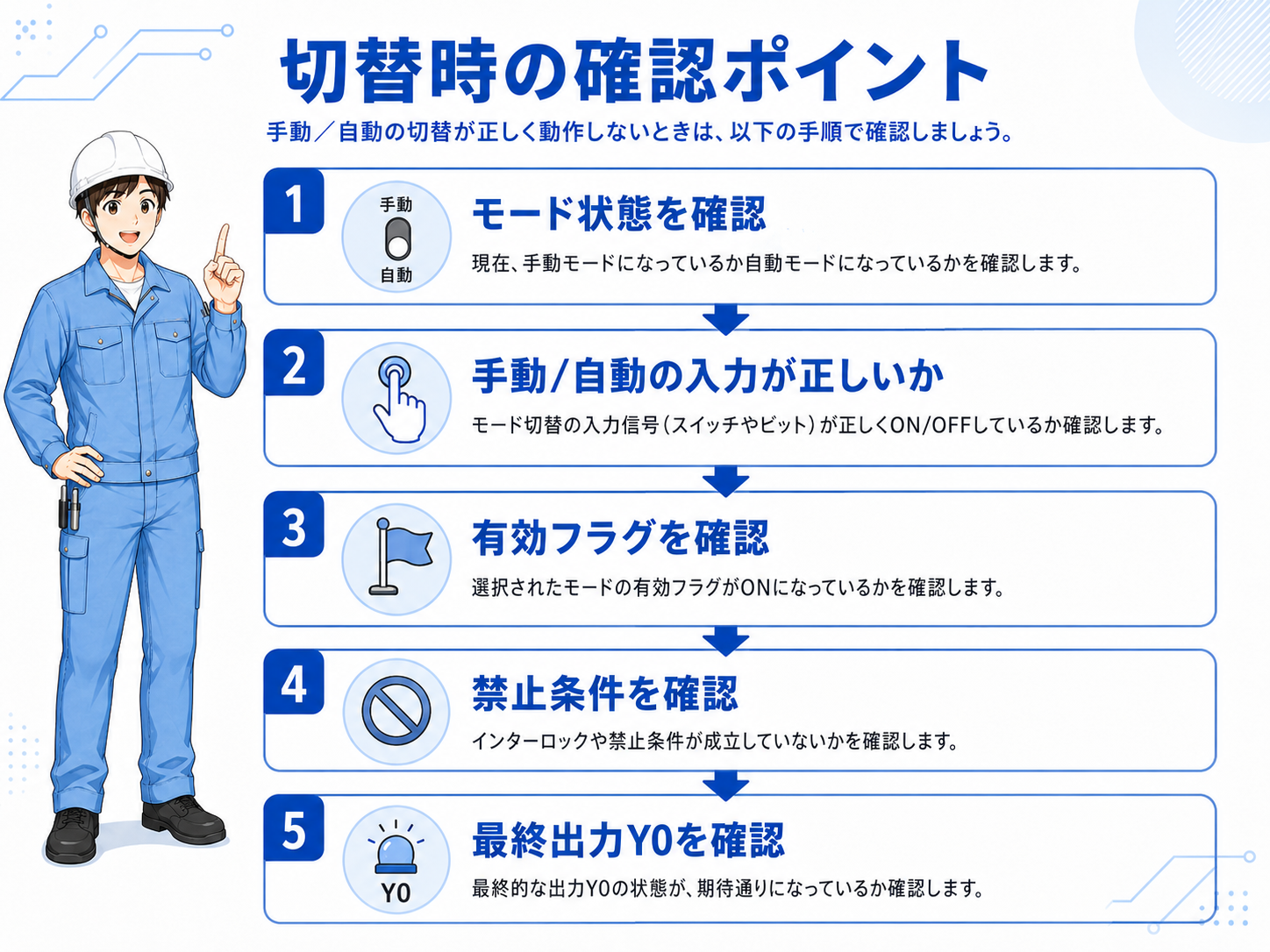

手動・自動切替回路の不具合は、「モードは変わったのに入力が効かない」「意図しない側の入力が残る」形で出ることが多いです。切替時は次を順番に確認します。

安全回路や非常停止の代わりではない

手動・自動切替回路は運転モードの切替を扱う回路です。安全回路や非常停止の機能代替として使ってはいけません。安全停止は専用の安全回路で設計してください。
