先に結論：リレーソケットは「配線を残したまま本体交換しやすくする部品」
リレーソケットは、ソケット側に配線を集め、リレー本体は差し込んで使うための部品です。リレー本体とソケットは別物として考えると、配線追跡と保守が一気に分かりやすくなります。
交換作業では、電源OFFと安全確認を前提に、型式・向き・端子番号を先に確認してから抜き差しします。
1. リレーソケットとは
リレーソケットは、制御盤でリレーを使うときの台座です。ねじ端子や差し込み端子があり、現場の配線は基本的にソケット側へ接続します。

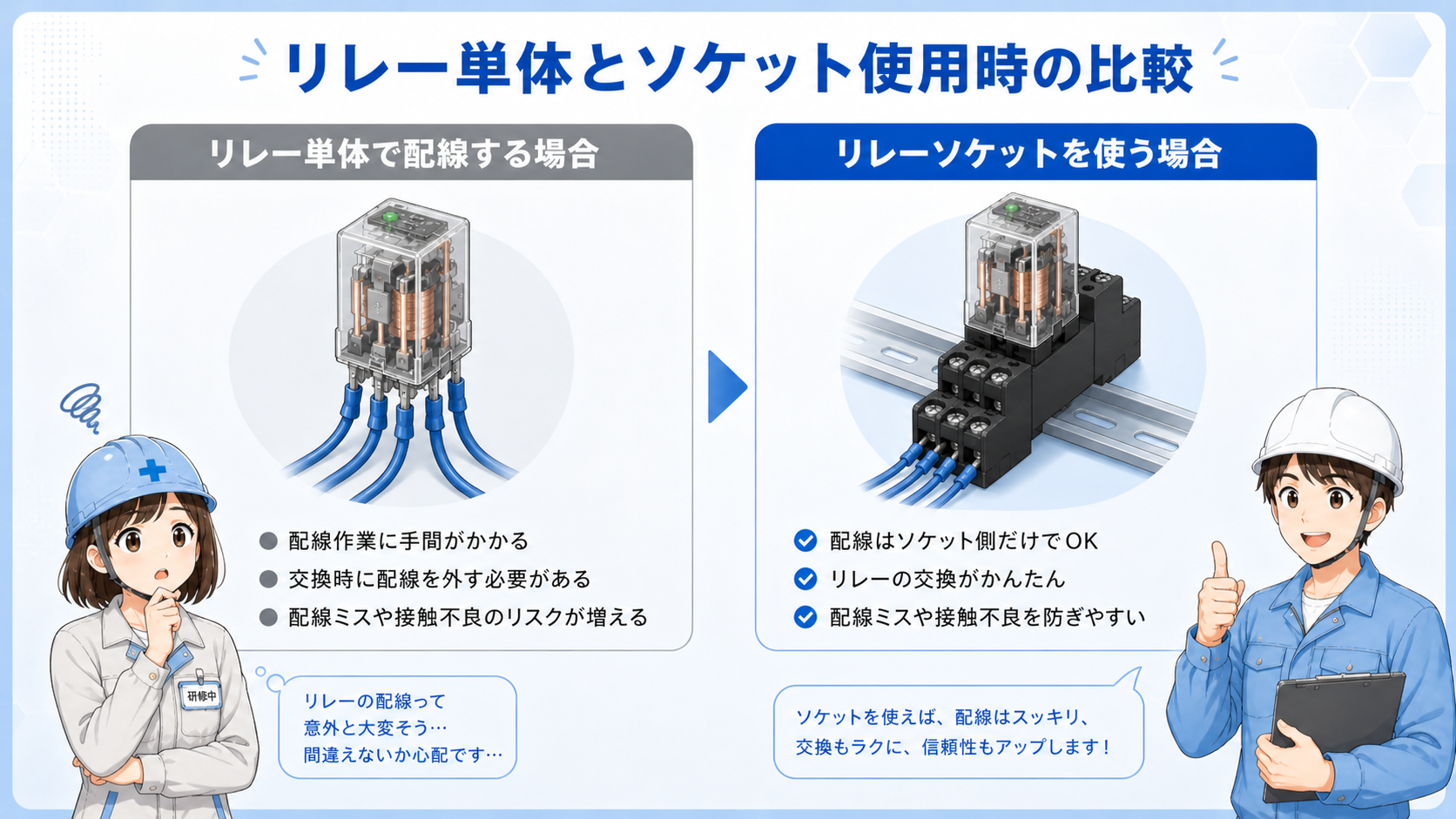

2. リレー本体とソケットの関係
リレー本体は動作部、ソケットは配線部です。本体だけでは盤内配線がしづらいため、実務ではソケットとの組み合わせで使います。
先輩 本体とソケットを同じ部品と思うと、トラブル切り分けで迷うよ。
新人 配線はソケット側、本体は差し込む部品、と分けて見ます。

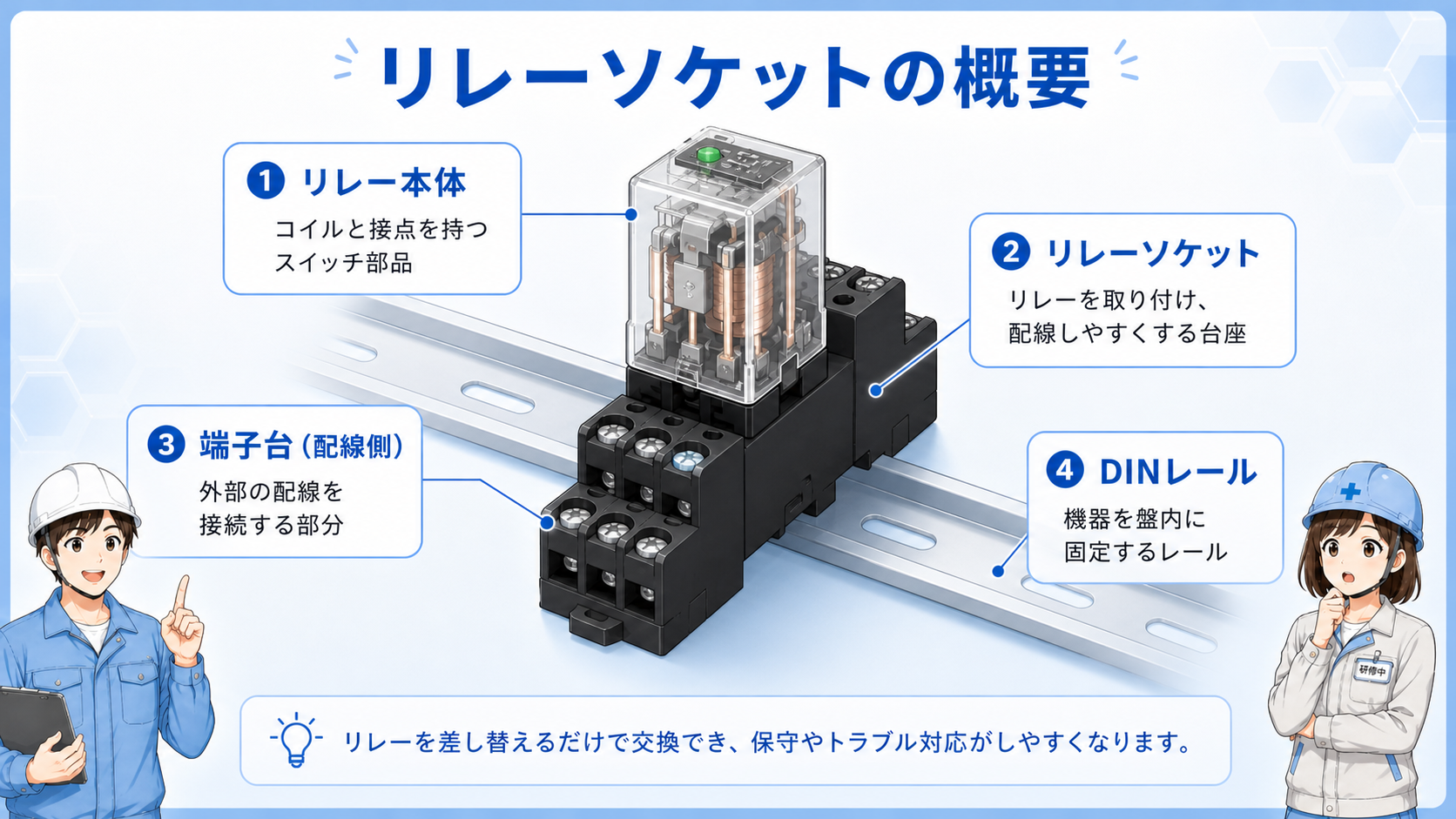

3. リレーソケットの基本構成
ソケットは端子番号で機能が分かれます。コイル側端子（A1/A2など）と接点側端子（11-12-14など）を分けて読むのが基本です。
4. 端子番号とコイル側・接点側の見方

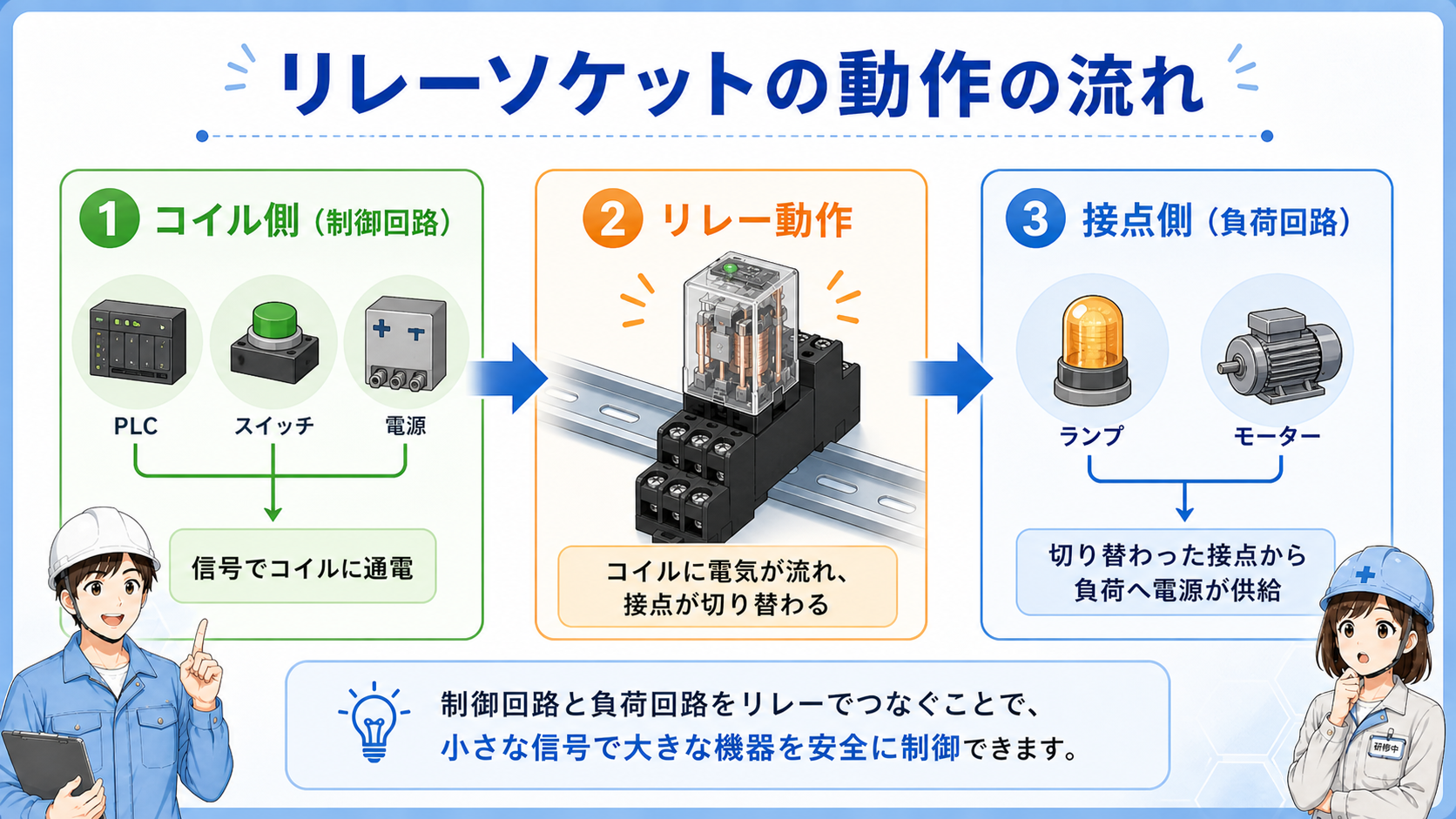

配線確認は、PLC出力→リレーコイル→接点側負荷の順で追います。コイル側に電圧が来ているか、接点側で導通が切り替わるかを分けて確認します。
5. リレー交換でソケットが便利な理由
ソケット配線を残したまま本体だけ交換しやすいのが最大の利点です。同じ見た目でもピン数や端子配置が違う場合があるため、交換前に必ず型式と仕様を照合します。
抜く前には向き・端子番号・現在配線の写真記録を取り、誤挿入を防ぎます。
6. 配線確認とトラブル時に見るポイント
- 差し込み不足や半挿しがないか
- ソケット端子ネジの緩みがないか
- コイル側端子に指定電圧が来ているか
- 接点側で負荷側へ電圧が渡っているか
- 端子番号の読み違い・差し間違いがないか
- 接触不良や経年劣化がないか
7. 現場で注意したいこと
交換時は必ず電源OFFと安全確認を実施し、無電圧確認後に作業します。復旧後は動作確認を行い、コイル動作と接点出力が両方成立しているか確認します。
