スター・デルタ始動回路とは？

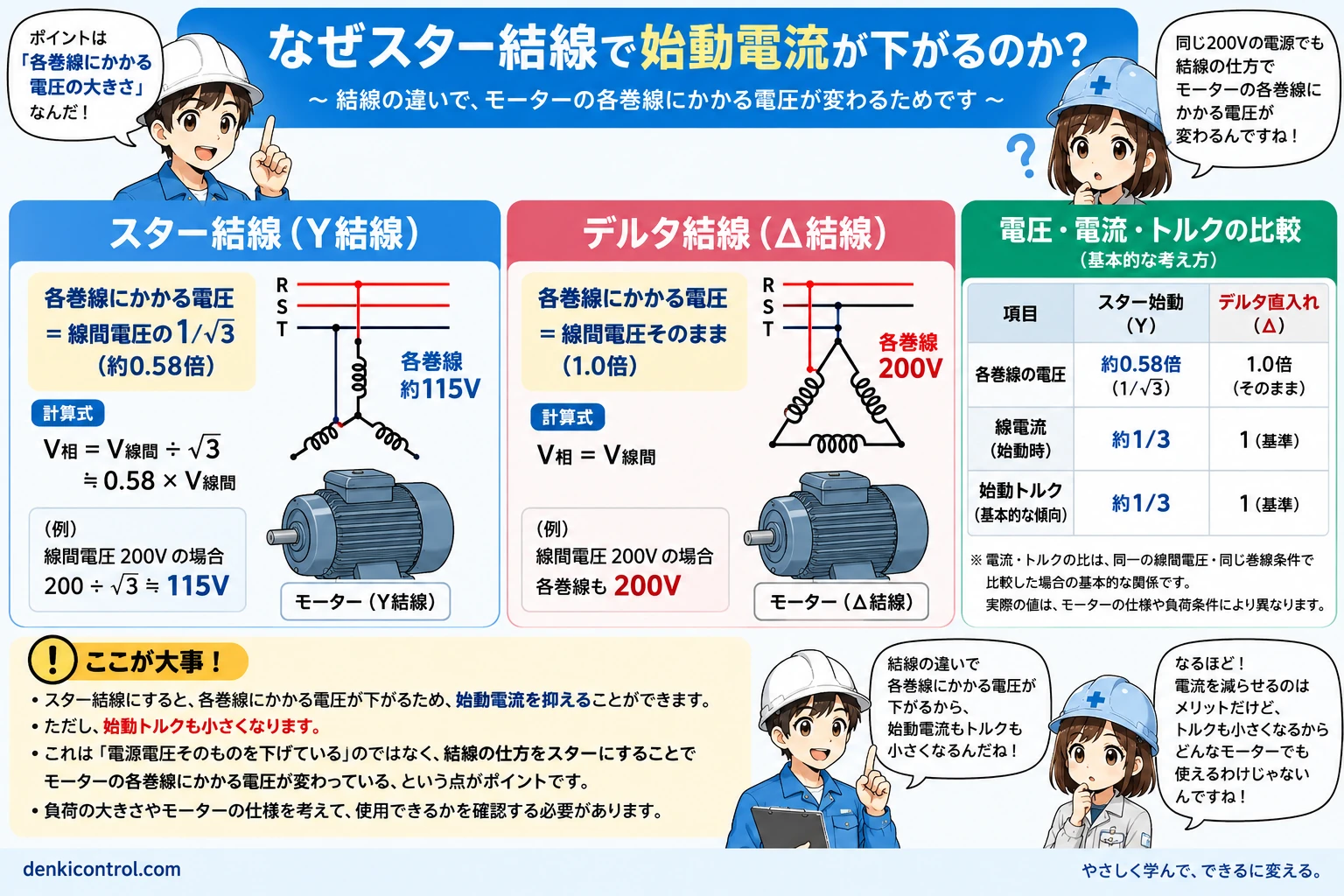

スター・デルタ始動回路は、三相モーターの始動時に大きな電流が流れすぎないように、最初はスター結線で始動し、そのあとデルタ結線へ切り替えて運転する回路です。
現場で最初に見る時は、始動時だけつなぎ方を変える回路と考えると理解しやすくなります。
まずは「スターで始動、デルタで運転」と覚える
スター・デルタ回路は、始動直後の負担を抑え、一定時間後に通常運転へ切り替えるための回路です。細かい結線を見る前に、時間順の動きを押さえると読みやすくなります。
スター・デルタ始動は、始動電流を抑えたい時に使われる代表的な方法ですが、どのモーターにも無条件で使えるわけではありません。実際の適用可否は、モーターの結線仕様、負荷条件、盤の設計、メーカー資料を確認して判断します。
先輩スター・デルタは、モーターをいきなり全力で立ち上げないための考え方だよ。
後輩最初はスターでやさしく始動して、あとでデルタに変えるんですね。

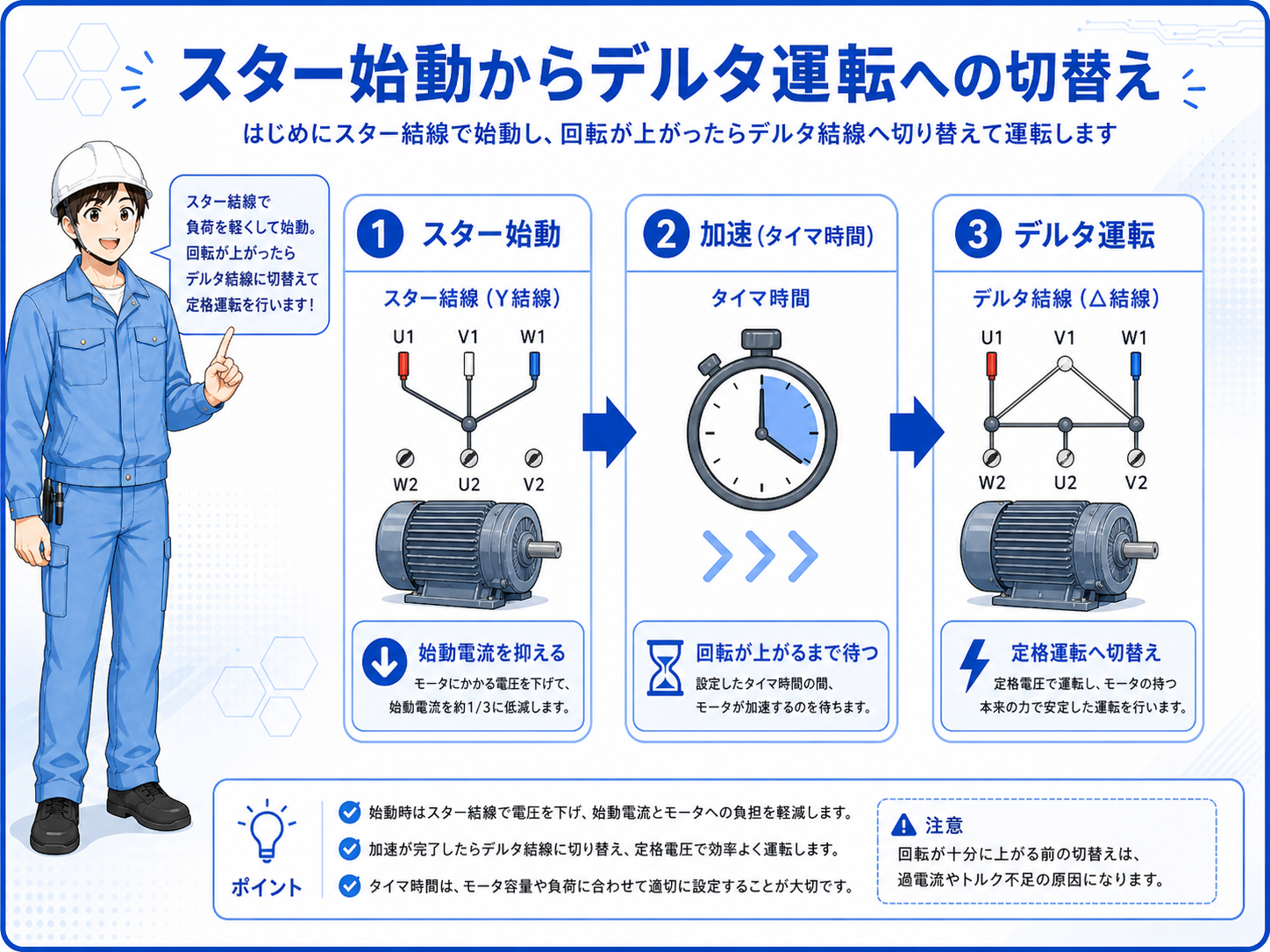

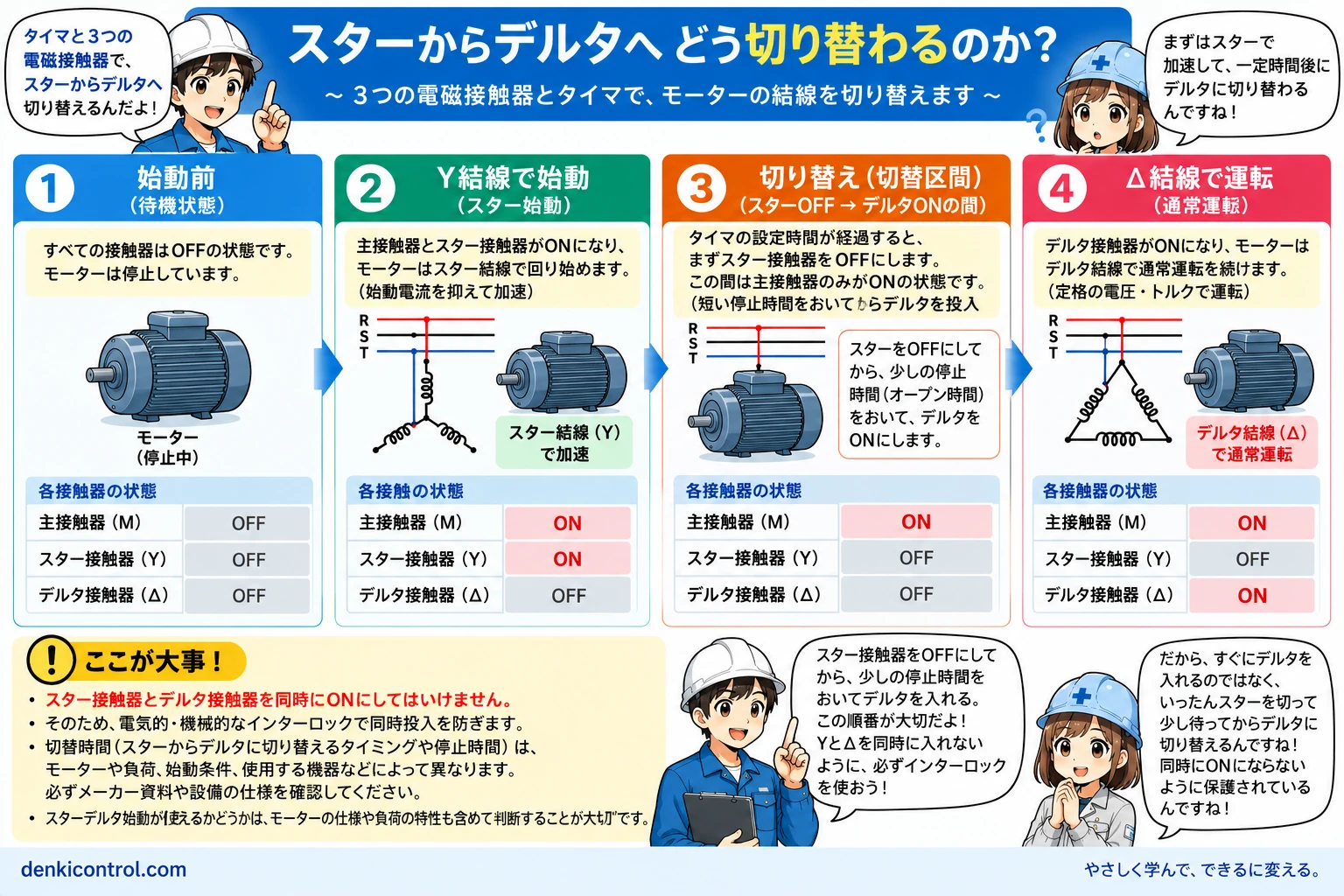

切替の流れ
スター・デルタ始動回路は、時間の流れで見ると整理しやすくなります。始動ボタンで主接触器とスター接触器が入り、タイマ時間が経過したらスター接触器が切れ、デルタ接触器が入る流れが基本です。
この時、スター接触器とデルタ接触器が同時に入らないように、電気的・機械的なインターロックを入れる考え方が重要になります。
主接触器
モーター回路全体の通電を受け持ちます。スター時もデルタ時も関係します。
スター接触器
始動時にスター結線を作るために入る接触器です。
デルタ接触器
運転時にデルタ結線へ切り替えるために入る接触器です。
タイマ
スターからデルタへ切り替えるまでの時間を作ります。
スターとデルタは同時に入れない
スター接触器とデルタ接触器が同時に入ると、回路上の大きなトラブルにつながります。現場では、スター側が切れてからデルタ側が入る順序になっているかを必ず確認します。

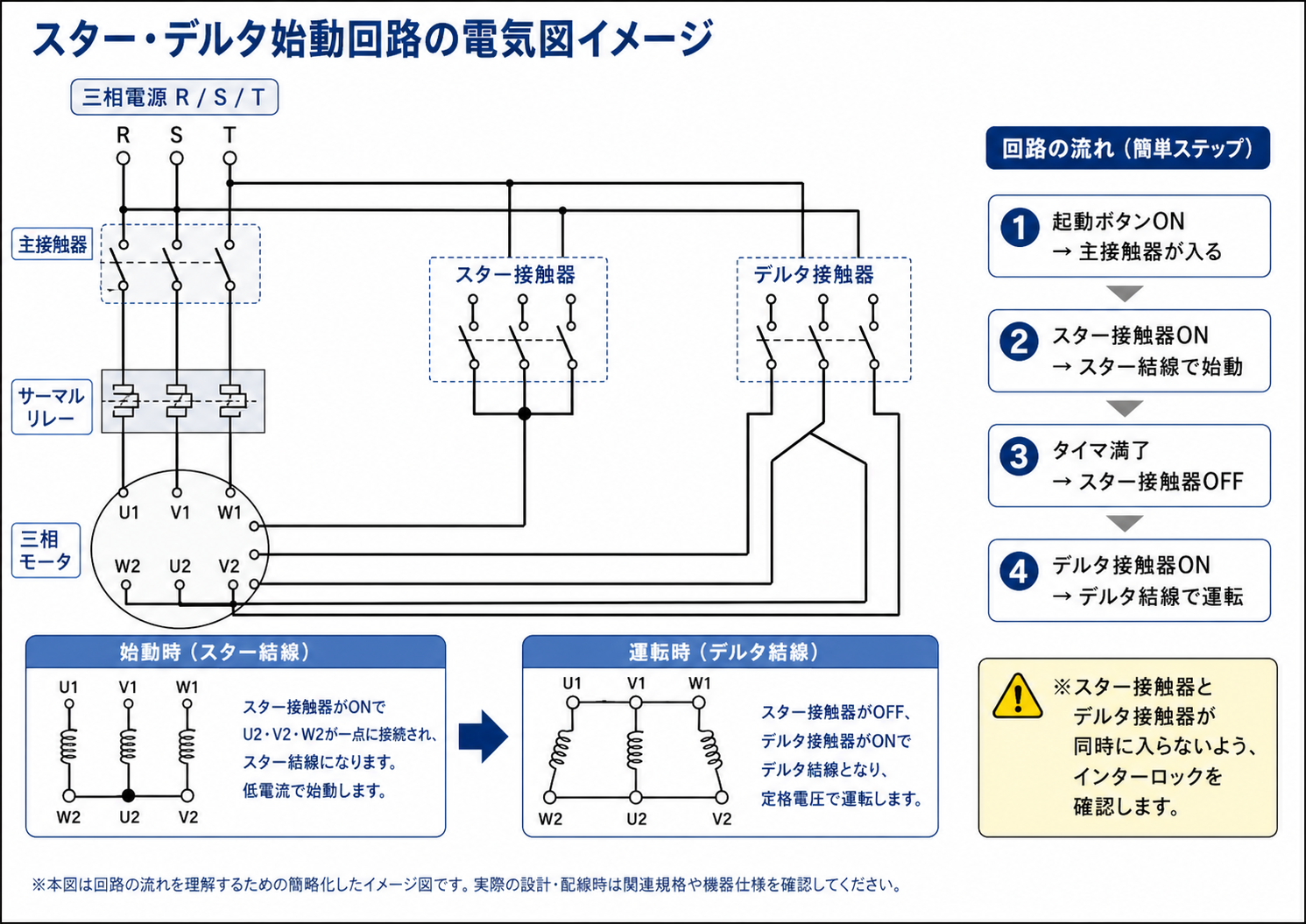

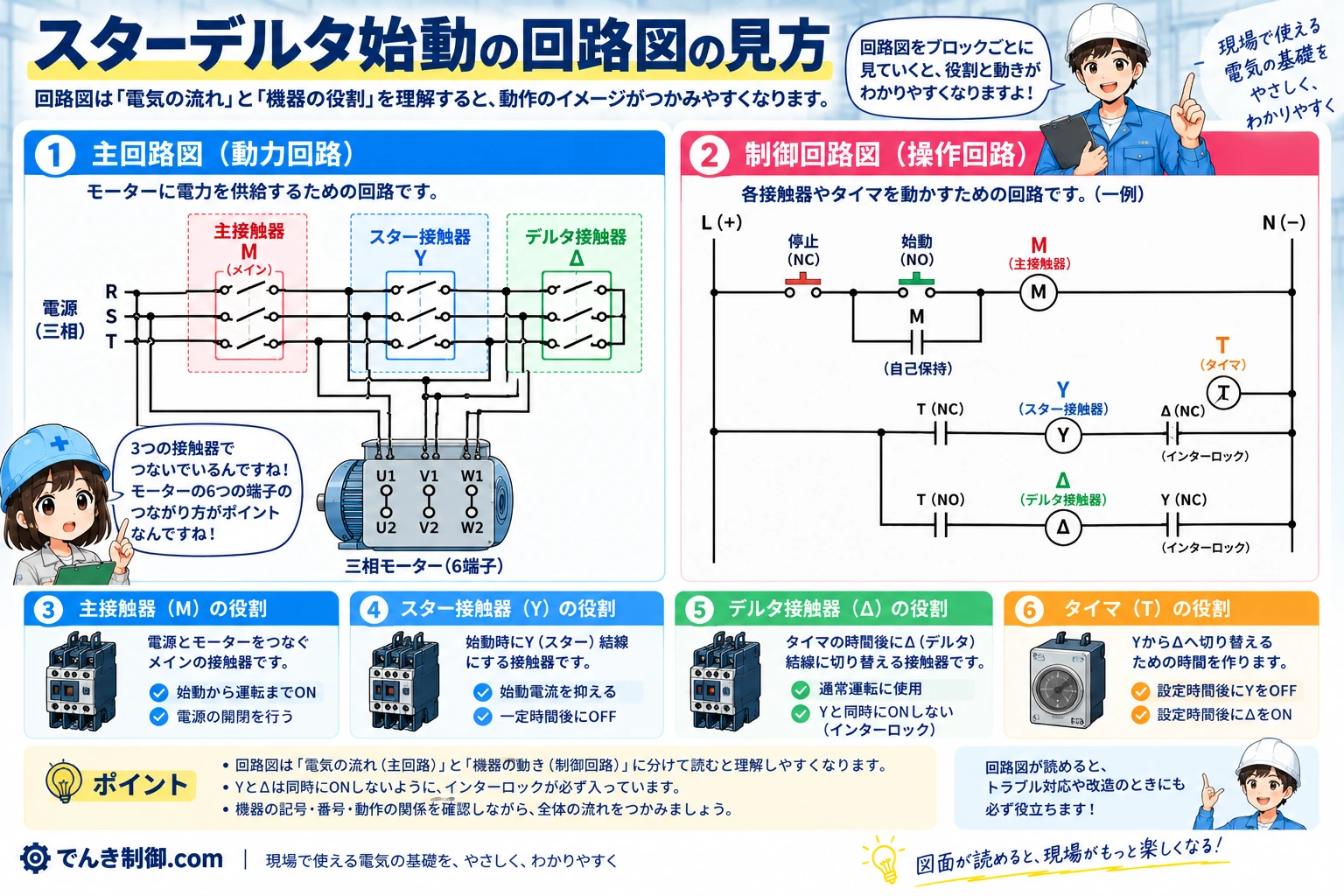

電気図の流れで見る
実際の設備では、メーカー仕様や盤ごとの設計によって電気図や配線は変わります。
ただし、スター・デルタ始動の基本は、起動 → スター始動 → 切替待ち → デルタ運転 の順番で見ると追いやすくなります。
ラダー図そのものを読むというより、主接触器・スター接触器・デルタ接触器・タイマが時間順にどう切り替わるかを確認するイメージです。
| 段階 | 電気図で見る状態 | 入る接触器 | 確認ポイント |
|---|---|---|---|
| 起動 | 起動ボタンON、停止条件なし、サーマル正常 | 主接触器ON | 主接触器が入り、自己保持が成立しているか |
| スター始動 | 主接触器ON、タイマ未完了、デルタ側OFF | スター接触器ON | デルタ接触器と同時に入らないか |
| 切替待ち | 主接触器ON、タイマ計時中 | スター接触器を保持 | タイマ設定時間・切替時間が設備に合っているか |
| デルタ運転 | 主接触器ON、タイマ完了、スター側OFF | デルタ接触器ON | スター接触器が切れてからデルタ接触器が入るか |
実機では電気図とインターロックを必ず確認する
上の表は、スター・デルタ始動の流れを理解するための簡略整理です。実機では、スター接触器とデルタ接触器の相互インターロック、タイマ接点、サーマルリレー、非常停止などを含めて確認します。
スターからデルタへ切り替えるタイマ時間は、設備ごとに同じ値で決められるものではありません。モーター容量・負荷の重さ・加速状態・メーカー資料を合わせて確認します。
スターデルタタイマの設定時間・切替時間を見る時は、「何秒にするか」だけでなく、デルタへ切り替わる瞬間に大きなショックや電流変化が出ていないかを見ます。直入れ始動との使い分けも含めて、試運転時の電流値や機械の立ち上がり方で判断します。

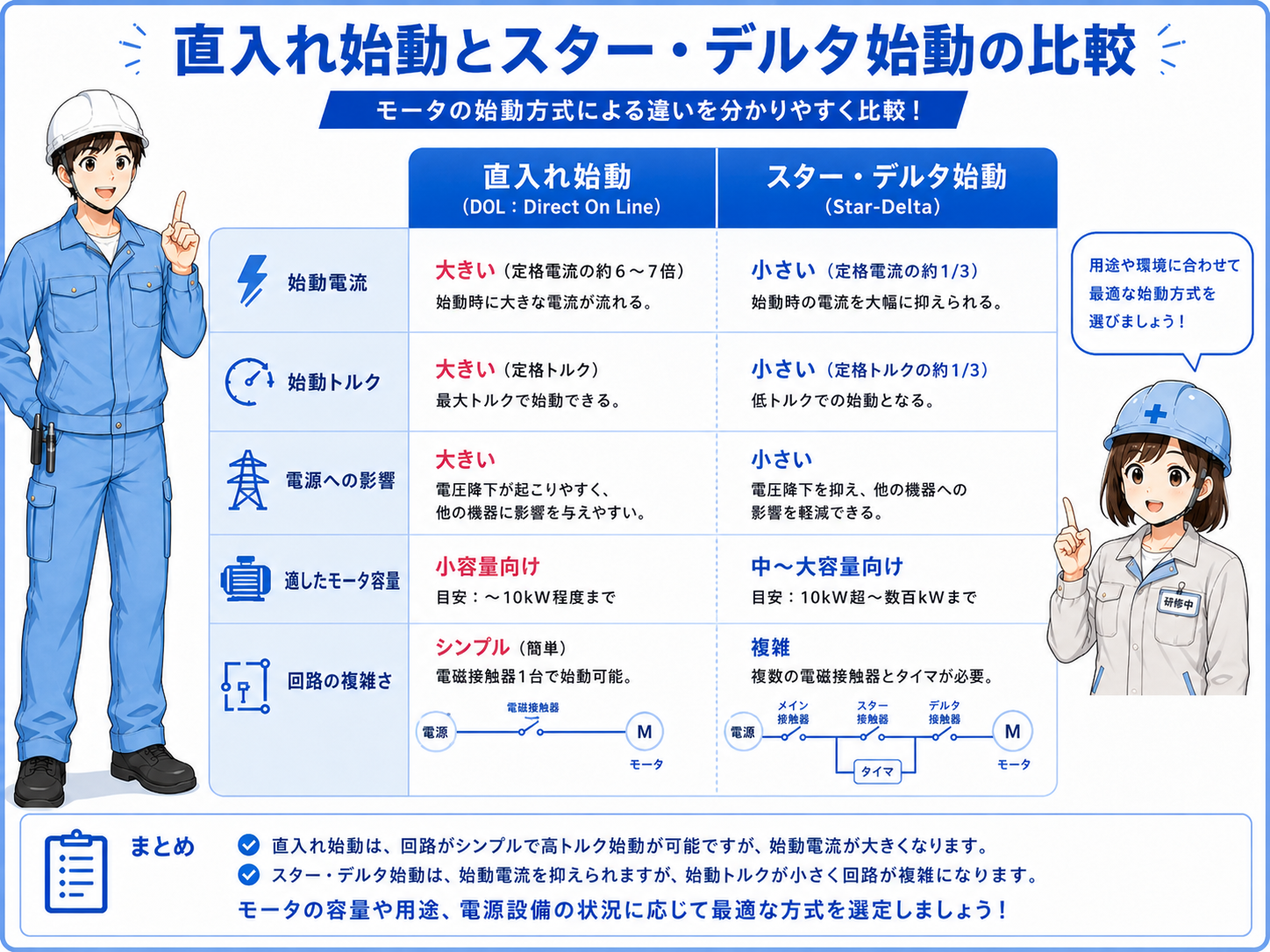

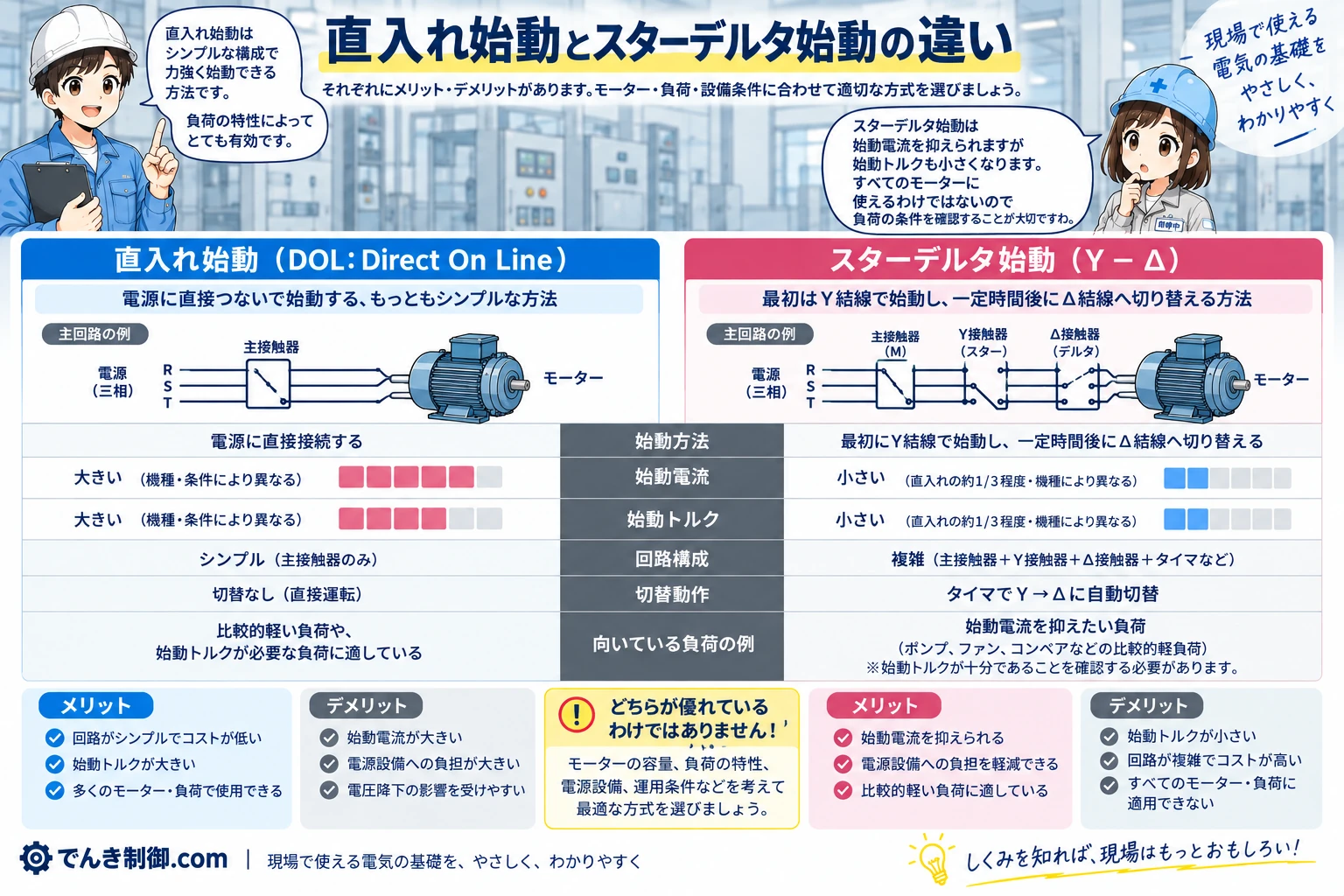

直入れ始動との違い
直入れ始動は、回路がシンプルで追いやすい一方、始動時に大きな電流が流れやすい方式です。
スター・デルタ始動は、主接触器・スター接触器・デルタ接触器・タイマが関係するため確認箇所は増えますが、始動電流を抑えたい設備で使われます。どちらを使うかは、モーター容量、設備仕様、既設盤の設計、メーカー資料、社内標準を見て判断します。
| 項目 | 直入れ始動 | スター・デルタ始動 |
|---|---|---|
| 回路構成 | 比較的シンプル | 主・スター・デルタ接触器やタイマが必要 |
| 始動電流 | 大きくなりやすい | 抑えやすい |
| 確認ポイント | 主接触器と保護機器 | 主、スター、デルタ、タイマ、インターロック |
| 向いている見方 | 起動・停止をシンプルに追う | 時間順に接触器の入り切りを追う |

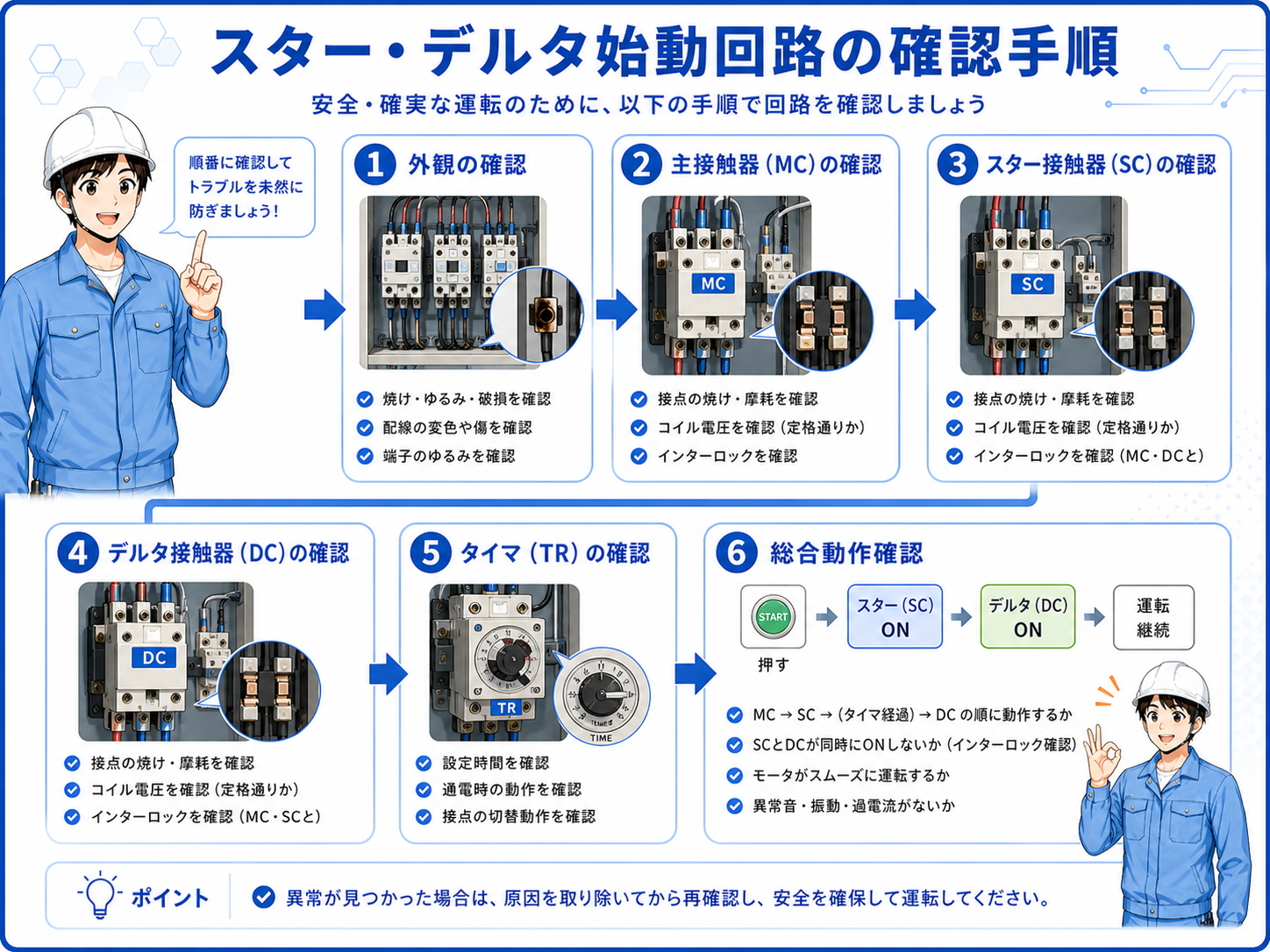

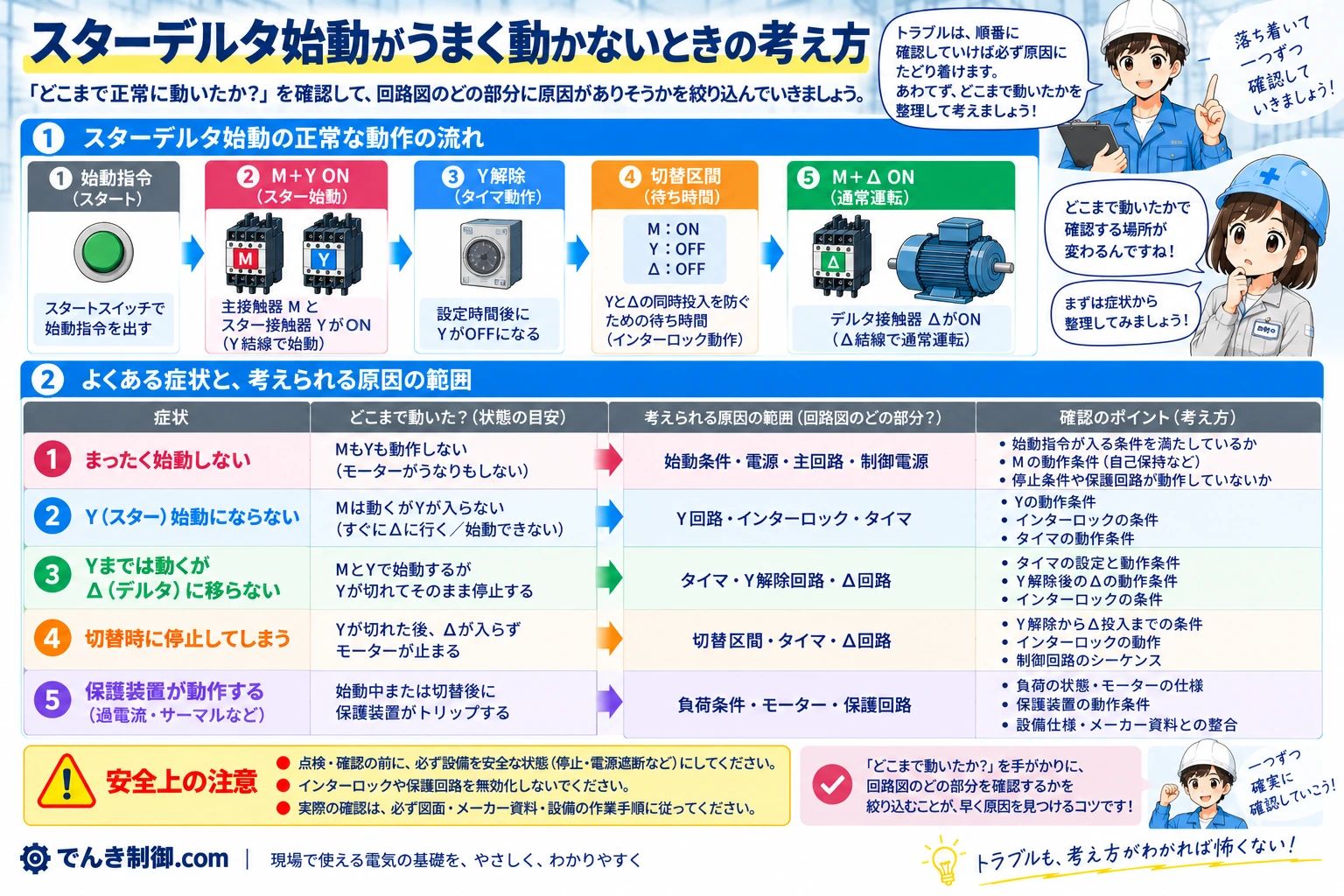

動かない時の確認ポイント
スター・デルタ回路で不具合が出た時は、時間の流れで見るのが基本です。始動直後にどの接触器が入るか、タイマ後にどの接触器が切り替わるかを順番に追うと、原因を絞りやすくなります。
- 主接触器が入るか
- スター接触器が始動時に入るか
- タイマが計時しているか
- タイマ完了後にスター接触器が切れるか
- スターが切れてからデルタ接触器が入るか
- スターとデルタが同時に入らないようになっているか
- サーマルリレーがトリップしていないか
- 停止ボタン、非常停止、インターロック条件が入っていないか
実機確認は回転体と通電部に注意
モーター回路は大きな電流を扱い、機械が急に動く危険もあります。実機では必ず安全手順、設備仕様、メーカー資料に従って確認してください。
まとめ
スター・デルタ始動回路は、モーター始動時の電流を抑えるために、始動時と運転時で結線を切り替える回路です。最初はスターで始動し、一定時間後にデルタへ切り替える流れを押さえると、回路の意味が見えやすくなります。
確認時は、主接触器、スター接触器、デルタ接触器、タイマ、インターロックを時間順に見るのがポイントです。
