向いている人
- a接点・b接点を初めて整理する人
- NO / NC との関係があいまいな人
- 押しボタンやリレーの接点を読めるようになりたい人
a接点・b接点とは？
a接点・b接点は、まず現物のスイッチやリレーにある接点の動き方を表す呼び方として整理すると分かりやすいです。接点とは、リレー・電磁接触器・押しボタン・スイッチなどの中で、電気をつないだり切ったりする部分のことです。
最初に見るべきポイントは、その接点が通常時に開いているのか、閉じているのかです。ここを基準にすると、a接点・b接点はかなり整理しやすくなります。
まずは「通常時」を決める
通常時とは、ボタンを押していない、リレーコイルが動作していない、何も操作していない状態です。設備が運転中か停止中かではなく、接点そのものが操作されていない状態を基準にします。

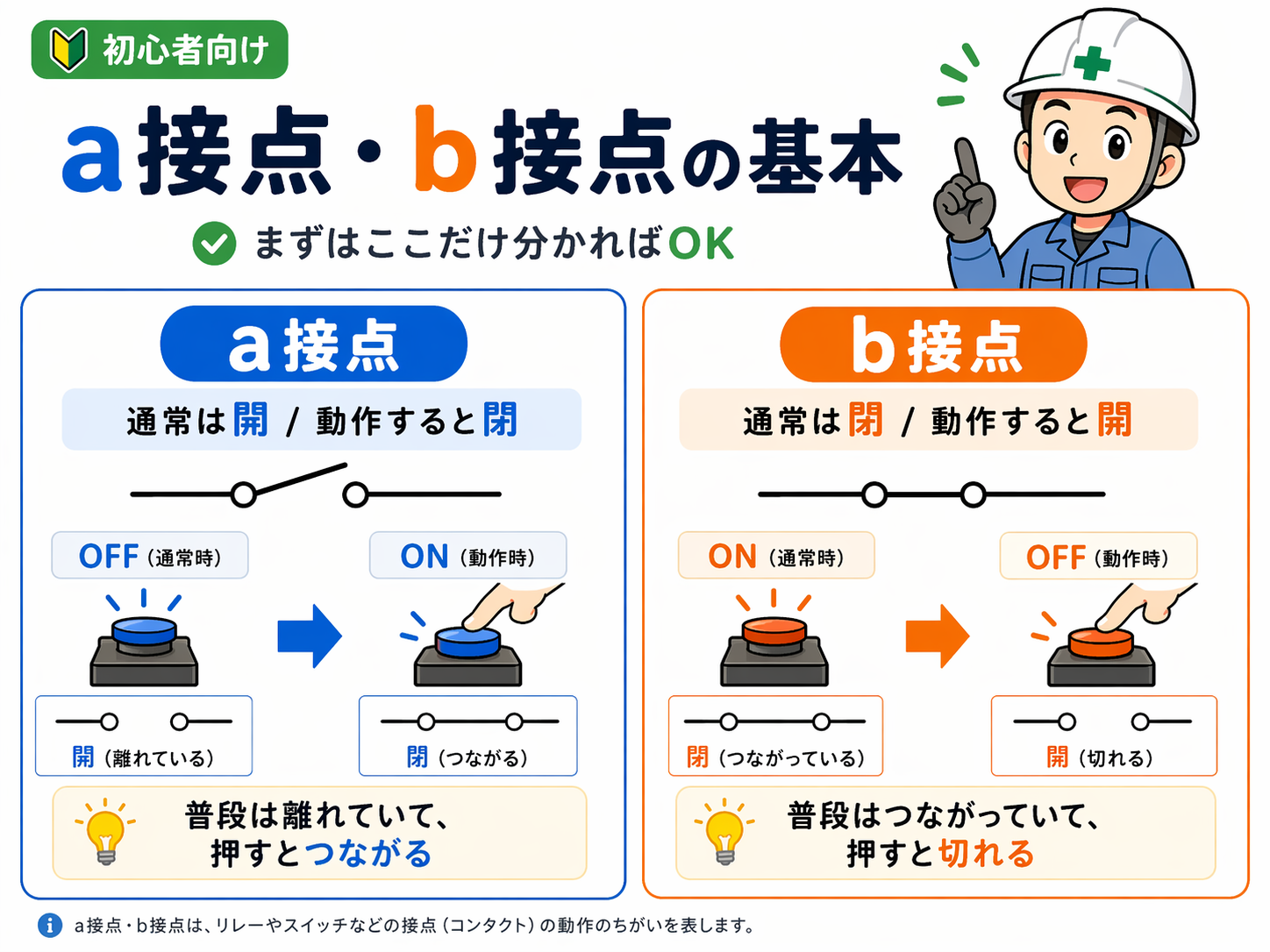

基本の違い：a接点は動作でON、b接点は動作でOFF
a接点・b接点の覚え方は、通常時と動作時の変化を見るのがいちばん分かりやすいです。名前を先に暗記するより、まずは「普段OFFなのか、普段ONなのか」を見ます。
a接点
通常時は開いていて、押したりリレーコイルが動作したりすると閉じます。普段OFF、動作でON と覚えると追いやすいです。
b接点
通常時は閉じていて、押したりリレーコイルが動作したりすると開きます。普段ON、動作でOFF と覚えると追いやすいです。

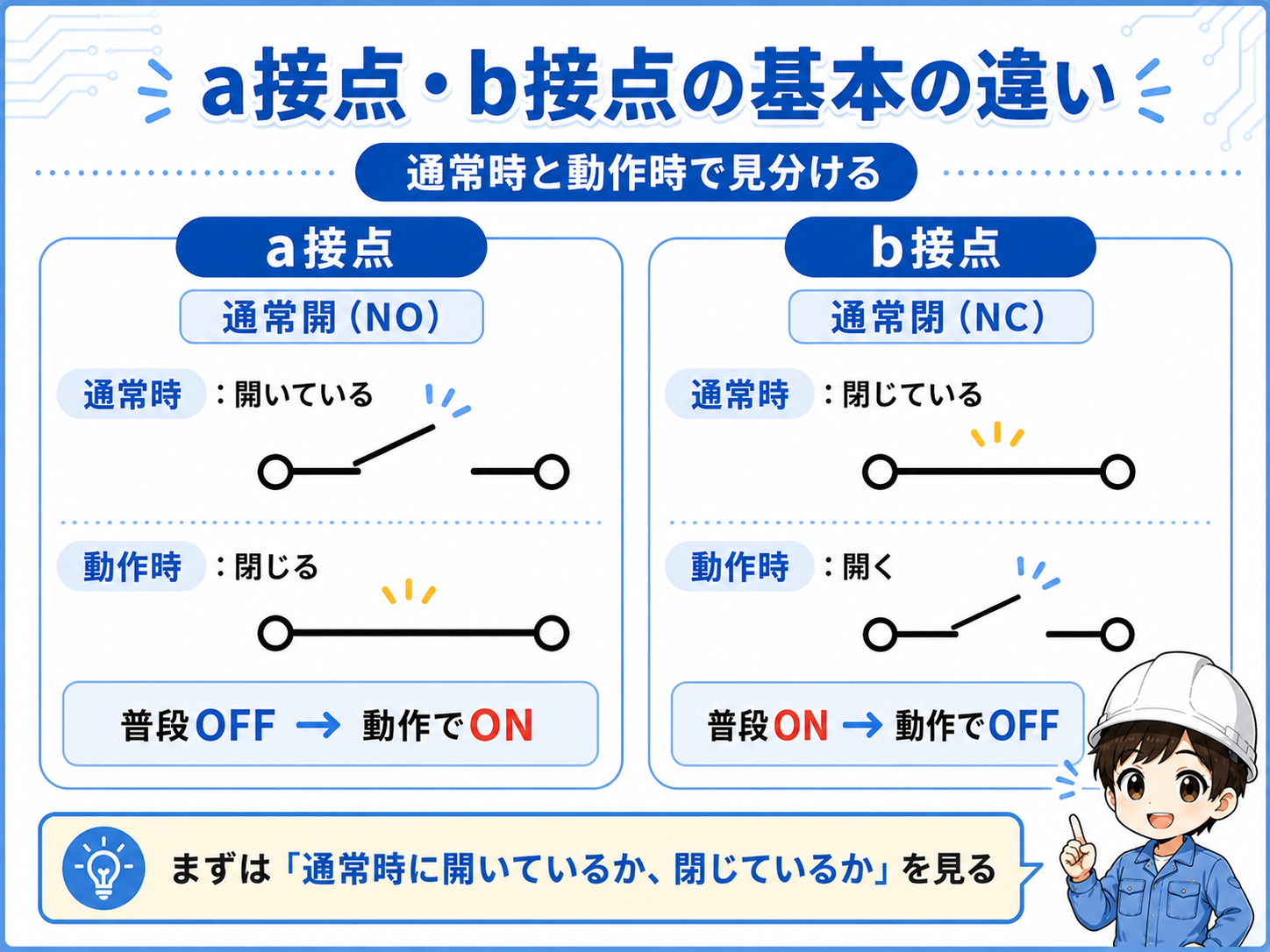

a接点・b接点の覚え方は「通常時」と「動作時」
a接点・b接点で迷ったら、アルファベットそのものより 通常時と動作時の変化 を見ます。
- a接点: 通常時は開いている → 動作すると閉じる
- b接点: 通常時は閉じている → 動作すると開く
- 覚え方: a接点は「普段OFF、動作でON」、b接点は「普段ON、動作でOFF」
押しボタン・リレー・PLC入力でも、まず「何もしていない時にどうなっているか」を決めてから、操作した時の変化を見ると間違えにくくなります。

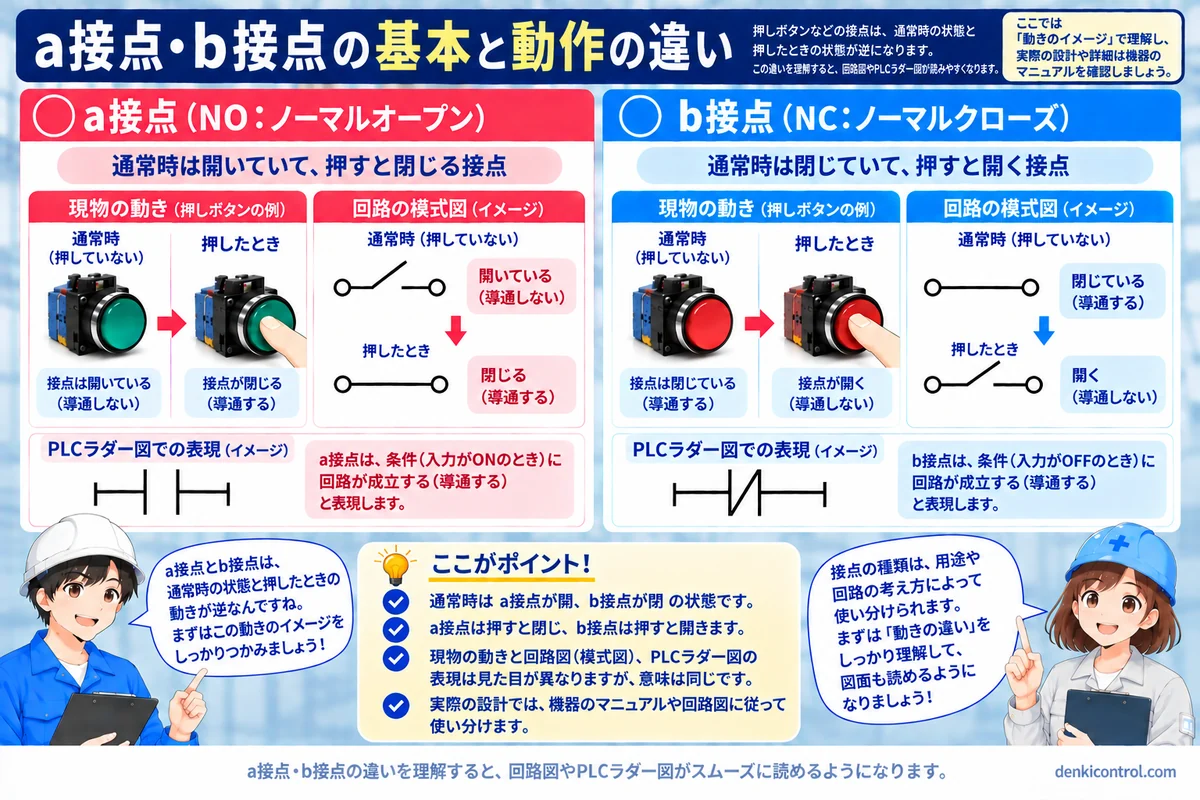

NO / NCとの関係
a接点・b接点と一緒によく出てくるのが、NO / NC です。NOはNormally Open、NCはNormally Closedの略です。一般的なリレーやスイッチでは、a接点はメーク接点（NO）、b接点はブレーク接点（NC）として整理できます。
| 呼び方 | 英語表記 | 通常時 | 動作時 | 覚え方 |
|---|---|---|---|---|
| a接点 | NO | 開いている | 閉じる | 普段OFF、動作でON |
| b接点 | NC | 閉じている | 開く | 普段ON、動作でOFF |
一般的な接点表記では、a接点 = NO、b接点 = NC と整理できます。ただし、端子番号や記号の付け方は機器ごとに異なるため、最終的には回路図・端子表記・メーカー仕様書を確認します。a接点とb接点を共通端子（COM）で切り替える接点は、c接点（切替接点）と呼ばれます。一般的にはCOM・NO・NCの3端子を確認し、機器の端子図を優先して読みます。
最初はここだけでOK
a接点は「通常開」、b接点は「通常閉」です。NOはNormally Open、NCはNormally Closedの意味なので、まずは 通常時に開いているか、閉じているか を見ます。
- a接点 = NO: 通常時は開いている
- b接点 = NC: 通常時は閉じている
- 実機では、接点記号・端子番号・仕様書・図面の表記も合わせて確認する

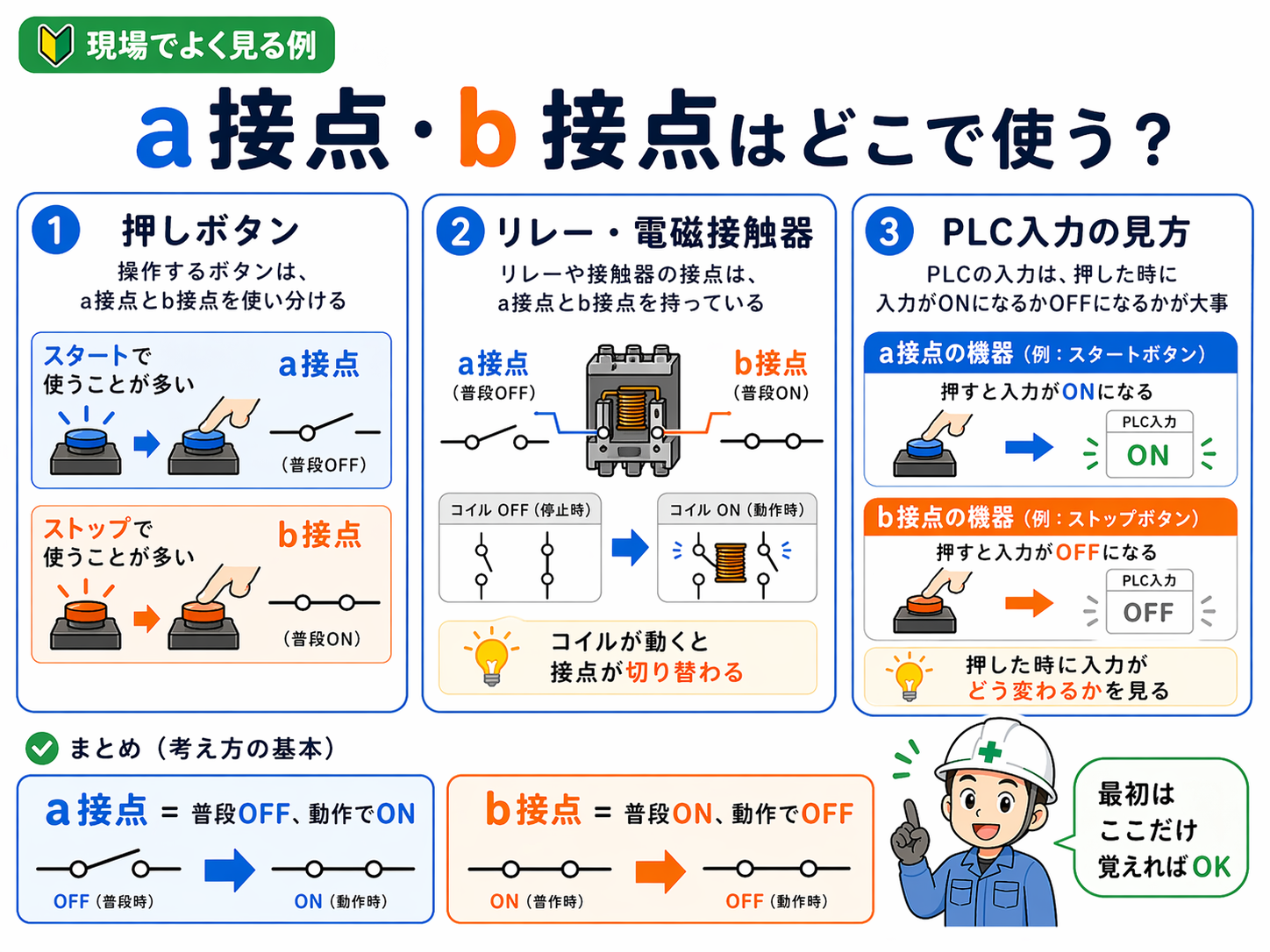

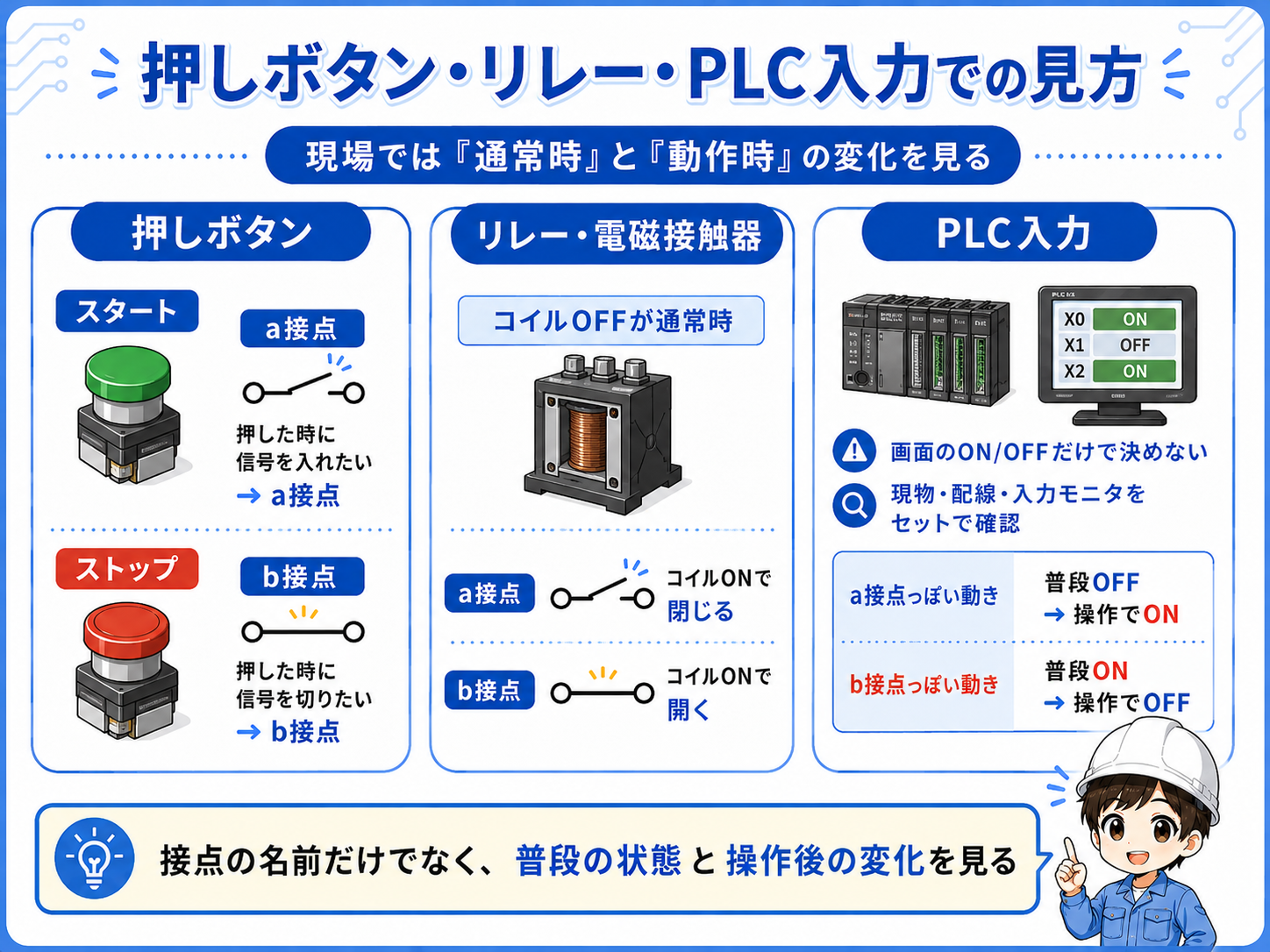

押しボタン・リレー・PLC入力での見方
現場では、a接点・b接点は押しボタン、リレー・電磁接触器、PLC入力の確認でよく出てきます。どれも、接点名だけで決めるのではなく、通常時と動作時の変化を追うのが基本です。
押しボタン
スタートボタンはa接点、ストップボタンはb接点で使われることがあります。押した時に信号を入れたいのか、切りたいのかで考えます。
リレー・電磁接触器
コイルがOFFの状態を通常時として見ます。コイルがONになると、a接点は閉じ、b接点は開きます。
PLC入力
PLCでは、画面上の入力ON/OFFだけで接点種別を判断しないことが大切です。現物の接点、配線、入力モニタをセットで見ます。
回路図
記号だけを見るのではなく、どの機器の接点なのか、どの状態を通常時としているのかを確認します。
先輩接点を見るときは、まず「何もしていない時に開いているか、閉じているか」を見るといいよ。
後輩押した時だけじゃなくて、押す前の状態も見ないと判断できないんですね。

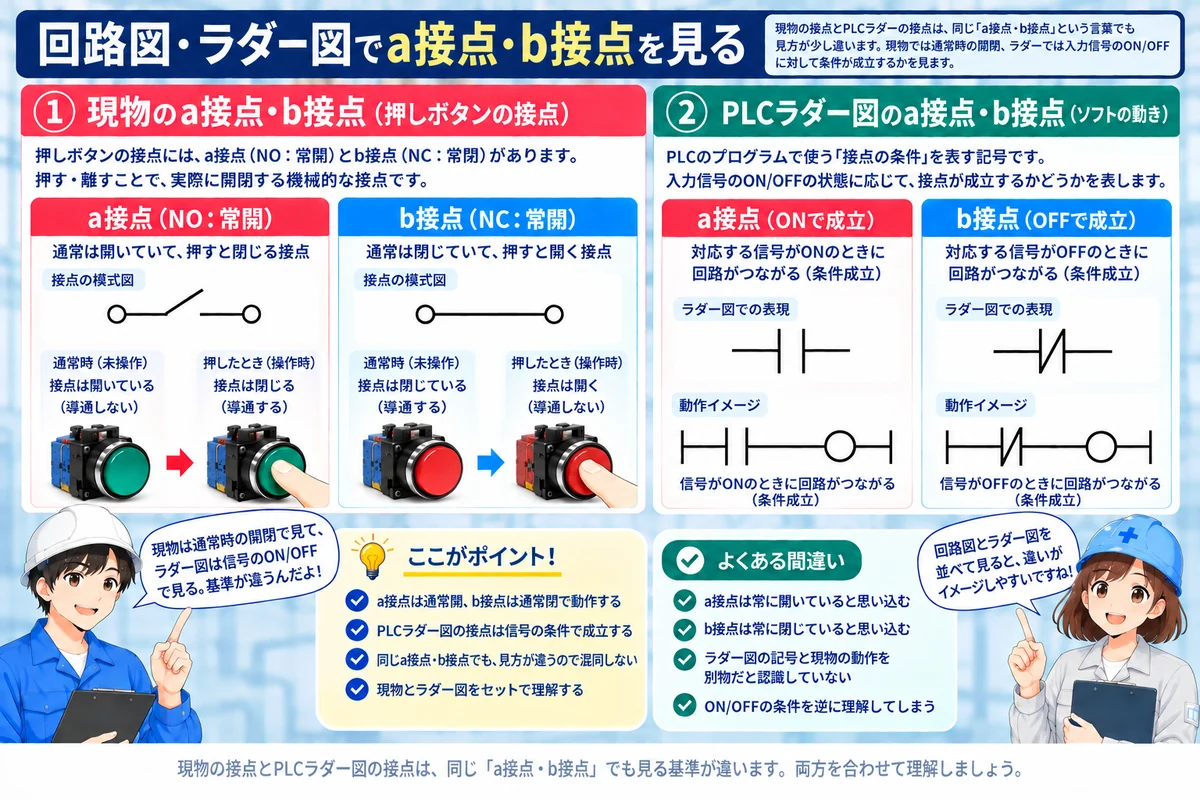

回路図・ラダー図でa接点・b接点を見る
現物の接点とPLCラダー上の接点は、同じ「a接点・b接点」という言葉でも見方が少し違います。現物では通常時の開閉、ラダーではデバイスのON/OFFに対して条件が成立するかを見ます。
| 見る場所 | a接点 | b接点 |
|---|---|---|
| 押しボタン・リレーなどの現物 | 通常時は開、動作すると閉 | 通常時は閉、動作すると開 |
| PLCラダーの条件 | 対象デバイスがONのとき条件成立 | 対象デバイスがOFFのとき条件成立 |
外部がb接点でも、ラダーで必ずb接点を使うわけではない
たとえば外部機器がNC（b接点）でも、PLC入力Xが通常ONになる配線なら、ラダー上では「XがONのとき成立させたい」のか「XがOFFのとき成立させたい」のかでa接点命令・b接点命令を選びます。現物の接点種別とラダー上の条件を1対1で決めつけないことが大切です。

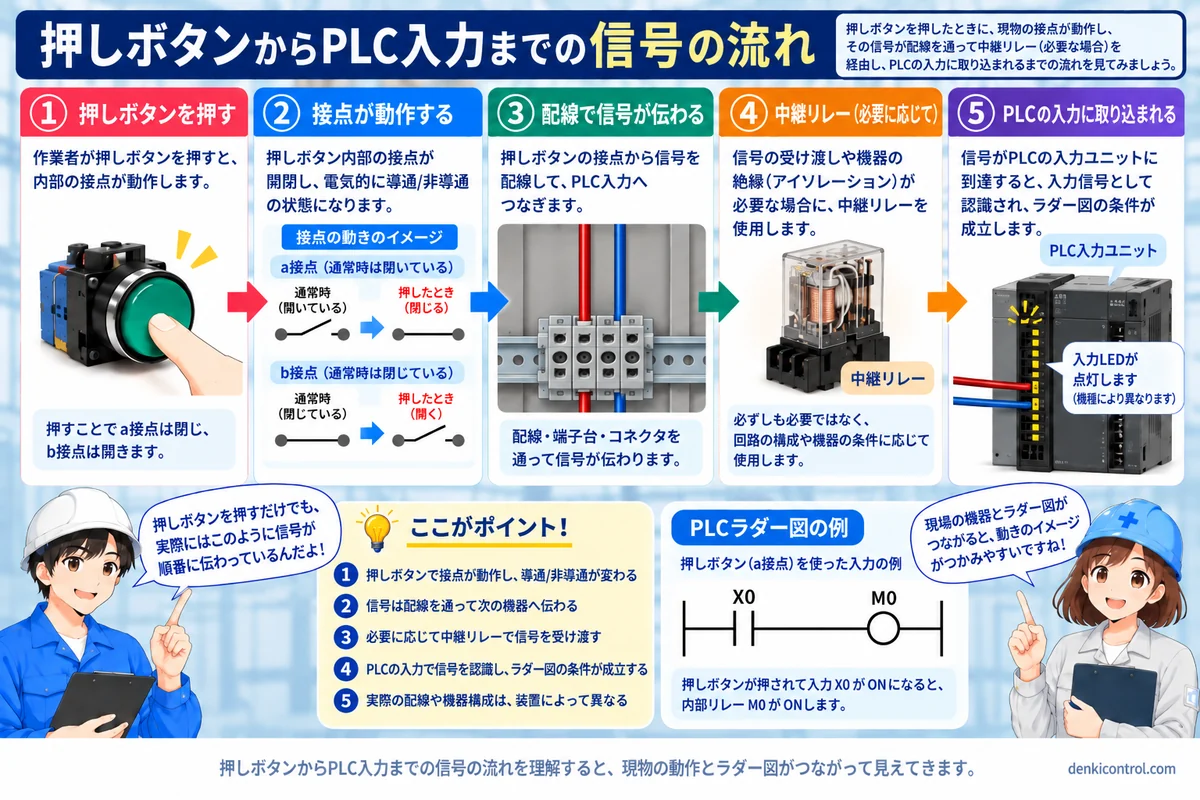

PLC入力ではどう見る？
PLC入力を見る時は、接点の名前だけで判断せず、普段の入力状態、操作した時の変化、ラダー上で成立させたい条件をセットで確認します。
入力モニタだけでa接点・b接点を決めない
GX Works3などで入力モニタを見ると、X0がONかOFFかは分かります。ただし、入力モニタのON/OFFだけでは外部機器がa接点かb接点かは判断できません。現物の接点、配線、入力デバイスの状態を合わせて確認します。
| 見方 | 普段の状態 | 操作した時 | よくある例 |
|---|---|---|---|
| 入力がOFF→ONになる例 | PLC入力OFF | PLC入力ON | 操作や検出によって入力信号が入る構成 |
| 入力がON→OFFになる例 | PLC入力ON | PLC入力OFF | 操作や異常で入力信号が切れる構成 |
実務では、画面だけでなく現物のボタンやリレーの状態も一緒に見ます。画面・現物・配線の3つをセットで確認すると、接点の意味を追いやすくなります。
現場で間違えやすいポイント
a接点・b接点は基本用語ですが、現場では意外と混乱しやすいです。特に「通常時」の取り方と、PLC入力のON/OFFの見方で迷いやすくなります。
通常時を設備停止中と決めつける
通常時は、接点そのものが操作されていない状態です。設備全体の運転状態とは分けて考えます。
PLC画面のON/OFFだけで判断する
PLC入力がONだからa接点、OFFだからb接点とは限りません。接点種別と配線をセットで確認します。
スタートは必ずa、ストップは必ずbと思い込む
よくある構成ではありますが、回路や安全設計によって変わることがあります。実際の図面を優先します。
NO / NC 表記とa/b表記を別物として覚える
基本的にはa接点がNO、b接点がNCです。まずは通常時の開閉で整理すると覚えやすいです。
停止系・安全系は特に決めつけない
停止や安全に関わる回路は、b接点を使っているだけで安全になるわけではありません。断線時の扱い、直接開路動作、安全回路の構成などを含め、機器の仕様書・回路図・現場の安全ルールを優先してください。
まとめ：a接点・b接点は通常時と動作時で見る
a接点・b接点は、制御を読み始める時の大事な基本です。a接点は通常時に開いていて、動作すると閉じます。b接点は通常時に閉じていて、動作すると開きます。
現場では、名称だけを暗記するよりも「普段どうなっていて、押した時・動作した時にどう変わるか」を見る方が役立ちます。押しボタン、リレー、PLC入力を読む時も、この考え方を基準にすると追いやすくなります。
この記事の要点
a接点は「普段OFF、動作でON」、b接点は「普段ON、動作でOFF」。NO / NC も同じ考え方で整理できます。まずは通常時を決めてから、動作時の変化を見るようにしましょう。
