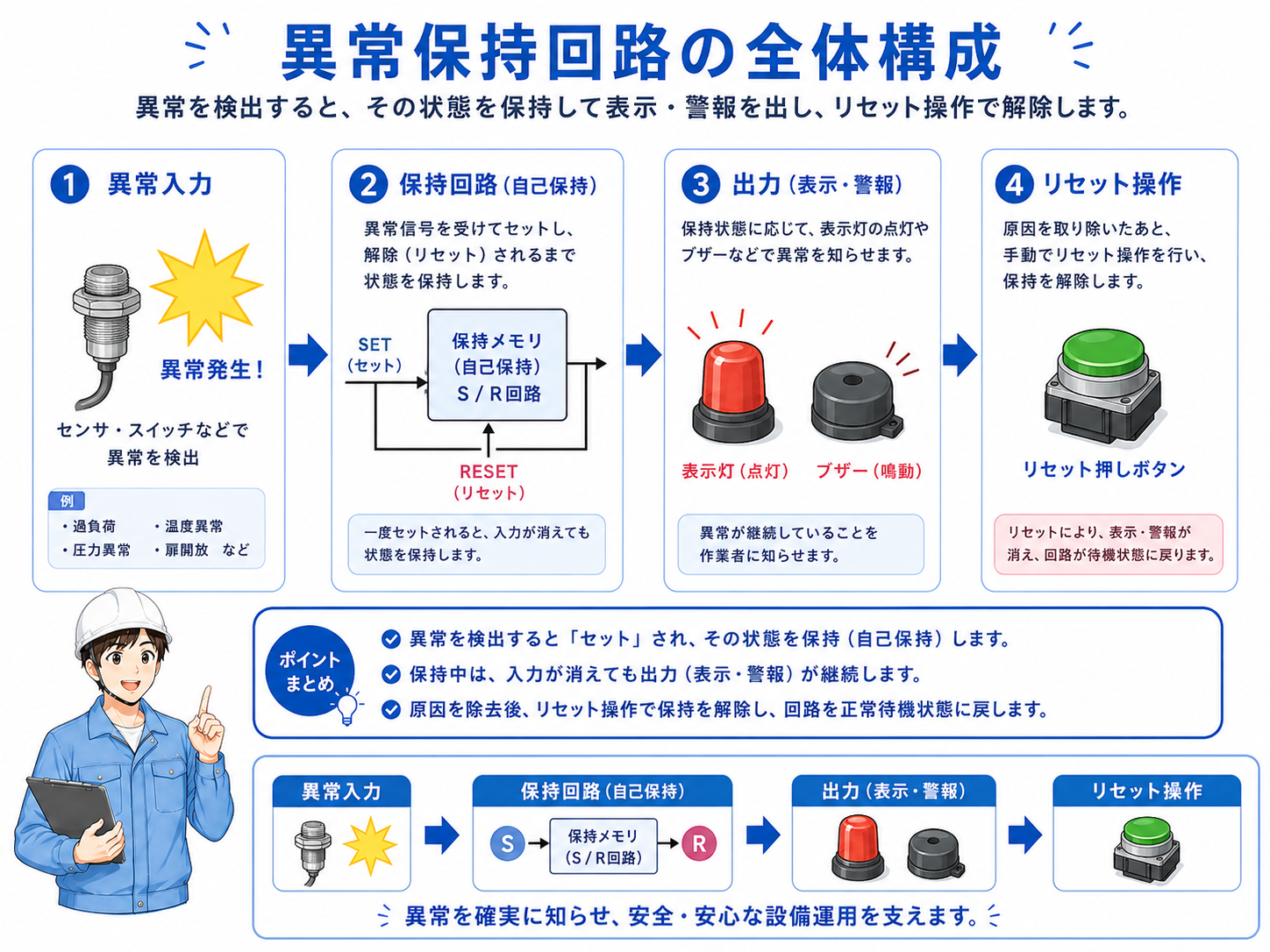

異常保持回路の全体像
異常保持回路は、異常入力が一度ONしたら、その入力がOFFに戻っても 異常状態を保持して残すための回路です。
たとえば、センサー異常やサーマル異常が一瞬だけ入った場合、その瞬間を見逃すと原因が分からなくなることがあります。 異常保持回路を使うと、異常入力が消えても内部の異常保持フラグが残るため、作業者が後から確認できます。
異常保持は「一瞬の異常を見逃さない」ための考え方
入力が一瞬だけONしてすぐ戻ると、通常の表示だけでは気づけないことがあります。 異常保持を入れておくと、リセットするまで異常状態が残るので、原因確認に入りやすくなります。
先輩異常保持は、異常を「出た瞬間だけ」で終わらせず、確認できる状態で残しておくための回路だよ。
後輩異常入力が消えても、異常があったことをフラグで残すんですね。
異常入力・保持フラグ・リセットの関係
異常保持回路では、異常入力、異常保持フラグ、リセットPB、表示灯・ブザーの関係を分けて考えると分かりやすいです。 異常入力がONすると保持フラグがONし、その後に異常入力がOFFに戻っても、保持フラグはリセットされるまで残ります。
重要なのは、リセット操作を「原因確認後」に行うことです。 原因を見ないままリセットできてしまうと、どの異常で止まったのかが分からなくなります。
異常入力
センサー異常、サーマル異常、圧力異常など、保持したい異常信号です。
異常保持フラグ
異常入力を受けた後、リセットまでON状態を残す内部リレーです。
リセットPB
原因確認後に、異常保持フラグを解除するための操作です。
表示灯・ブザー
異常保持フラグを使って、異常表示やブザー出力へつなげます。
保持フラグを中心に見ると追いやすい
GX Works3で確認する時は、まず異常保持フラグがONしているかを見ます。 その左側に異常入力やリセット条件が入っているため、どこで保持され、どこで解除されるかを追いやすくなります。

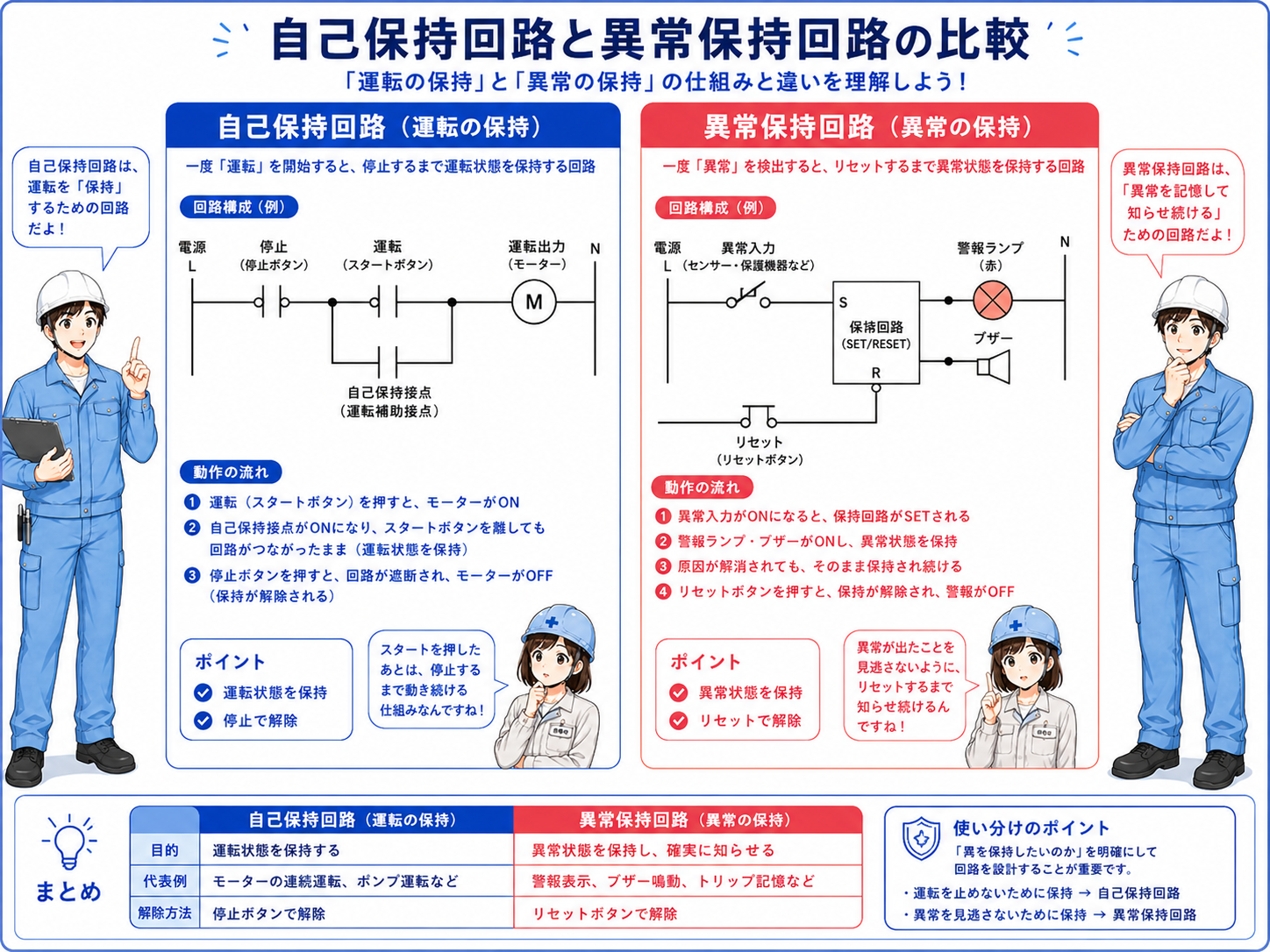

自己保持回路との違い
異常保持回路は、形だけ見ると自己保持回路に似ています。 どちらも「一度ONした状態を条件が変わっても残す」という点では近い考え方です。
ただし、目的が違います。 自己保持回路は運転状態を継続するために使うことが多く、異常保持回路は異常状態を確認できるまで残すために使います。
| 項目 | 自己保持回路 | 異常保持回路 |
|---|---|---|
| 主な目的 | 運転状態を継続する | 異常状態を確認まで残す |
| よく使う場面 | 起動ボタンを押した後、運転を継続する | 異常入力が一瞬でも、異常表示を残す |
| 解除条件 | 停止PB、停止条件、安全条件など | 原因確認後のリセットPBなど |
| 見方のポイント | なぜ運転が保持されているかを見る | どの異常で保持されたかを見る |
「保持」という形だけで判断しない
同じ保持回路でも、運転を続けるためなのか、異常を残すためなのかで設計の見方が変わります。 異常保持では、原因確認前に簡単に消えないことが大切です。
簡略ラダー例
異常保持回路を簡略化すると、異常入力と異常保持フラグをORでつなぎ、リセット条件で保持を解除する形になります。 その保持フラグを使って、異常表示灯やブザー出力をONします。
この例では、X10が一度ONするとM100がONします。 X10がOFFに戻ってもM100自身の接点で保持され、X20リセットが入るまでM100は残ります。
実際のGX Works3では設備仕様に合わせて作る
ここでは考え方を追いやすくするために簡略化しています。 実機では、異常入力の種類、リセット条件、非常停止、安全回路、タッチパネル表示などに合わせて設計します。

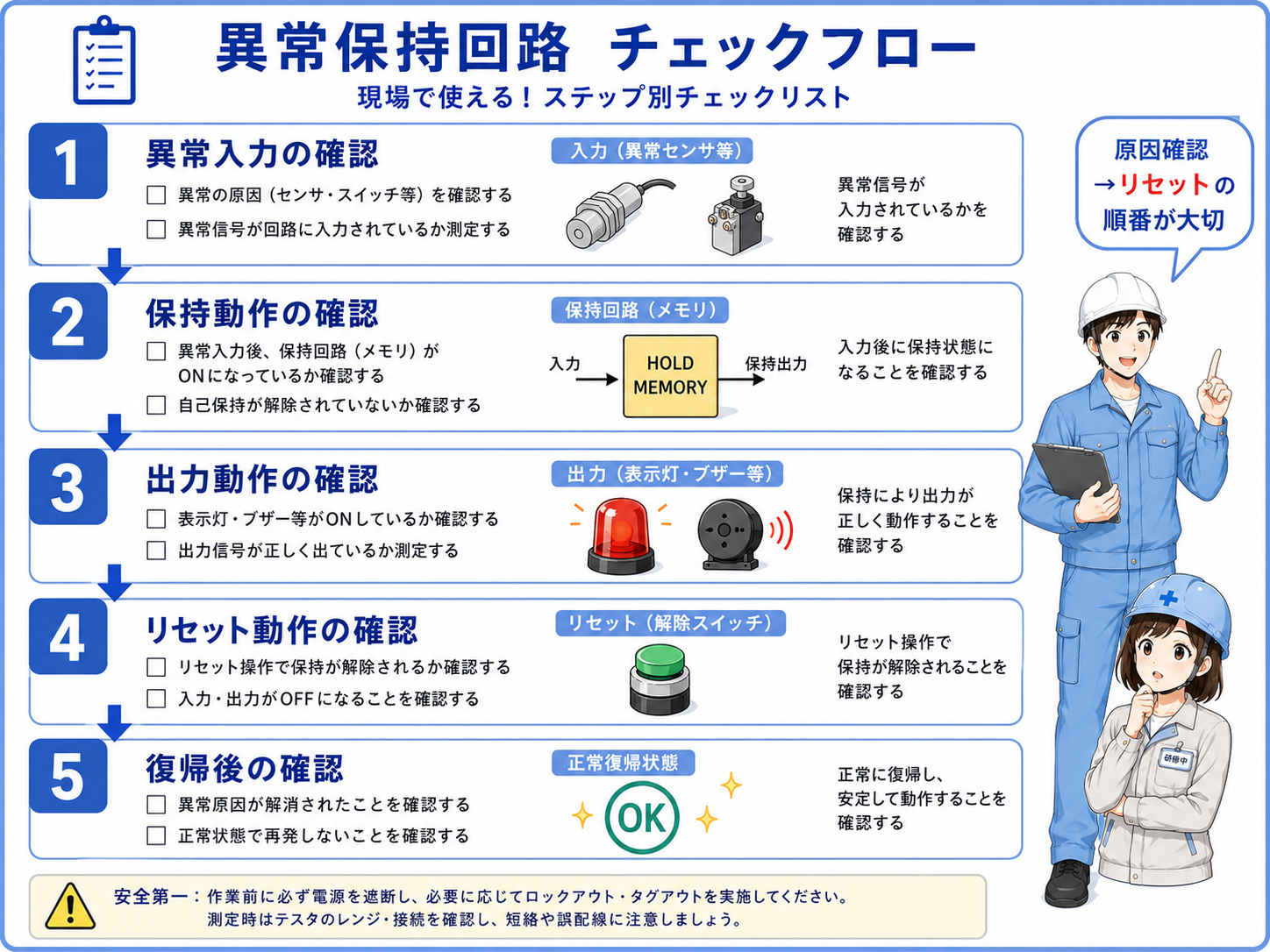

現場での確認ポイント
異常保持回路の確認では、異常入力だけでなく、保持フラグ、リセット条件、表示灯・ブザー出力を順番に見ます。 「異常が出たのに残らない」「リセットしても消えない」「表示灯だけ点かない」など、症状によって見る場所が変わります。
異常入力が入ったか
対象の異常入力が一瞬でもONしたか、入力モニタで確認します。
保持フラグがONしているか
異常入力後に、異常保持フラグが残っているか確認します。
リセット条件が正しいか
リセットPB、原因復帰条件、異常解除条件の組み方を確認します。
表示灯・ブザーがONしているか
保持フラグから表示灯やブザー出力へつながっているかを見ます。
原因確認前にリセットしていないか
すぐリセットできる設計だと、原因を見逃すことがあります。
安全回路と混同していないか
非常停止や安全リレーは別扱いです。異常保持だけで安全を担保しないようにします。
異常保持は安全回路そのものではない
異常保持回路は、異常を確認しやすくするための回路です。 非常停止や安全扉などの安全機能は、専用の安全回路・安全リレー・安全PLCの考え方に従って設計します。
まとめ
異常保持回路は、一度出た異常をリセットまで残すための基本回路です。 異常入力が一瞬だけでも、保持フラグで状態を残し、表示灯やブザーへつなげることで、作業者が原因を確認しやすくなります。
自己保持回路と形は似ていますが、目的は違います。 自己保持は運転を続けるため、異常保持は異常を見逃さないために使います。 リセットは、原因確認後に行う流れにしておくと、現場での切り分けがしやすくなります。
- 異常保持回路は、一度出た異常をリセットまで残す回路
- 異常入力がOFFに戻っても、保持フラグで異常状態を残せる
- 表示灯・ブザー・リセット回路と組み合わせて使うことが多い
- 自己保持回路と似ているが、目的は運転継続ではなく異常確認
- 非常停止や安全回路とは分けて考える
