アナログ出力とは？
4-20mA・0-10Vで機器を動かす基本

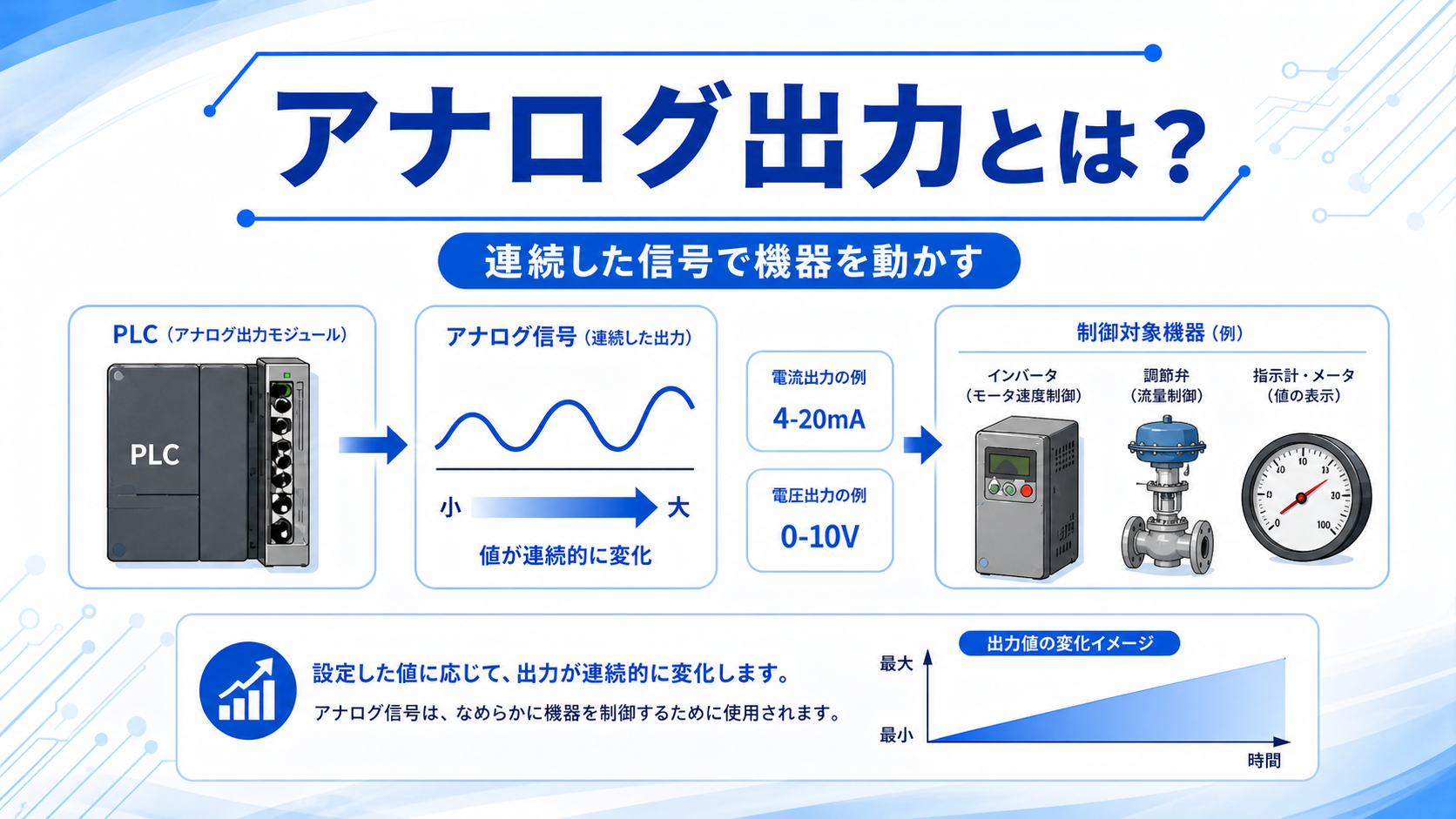

アナログ出力とは？連続した信号で機器を動かす出力

アナログ出力とは、PLCなどの制御機器から、4-20mAや0-10Vのような連続した信号を出す出力です。

ランプをON/OFFするようなデジタル出力とは違い、アナログ出力では出力値の大きさに応じて、機器の動きや設定値をなめらかに変えることができます。

先輩アナログ出力は「ONかOFFか」ではなく、「どのくらい出すか」を相手の機器に伝える信号だよ。

後輩インバータの周波数指令や、調節弁の開度指令みたいに、量を変えたい時に使うんですね。

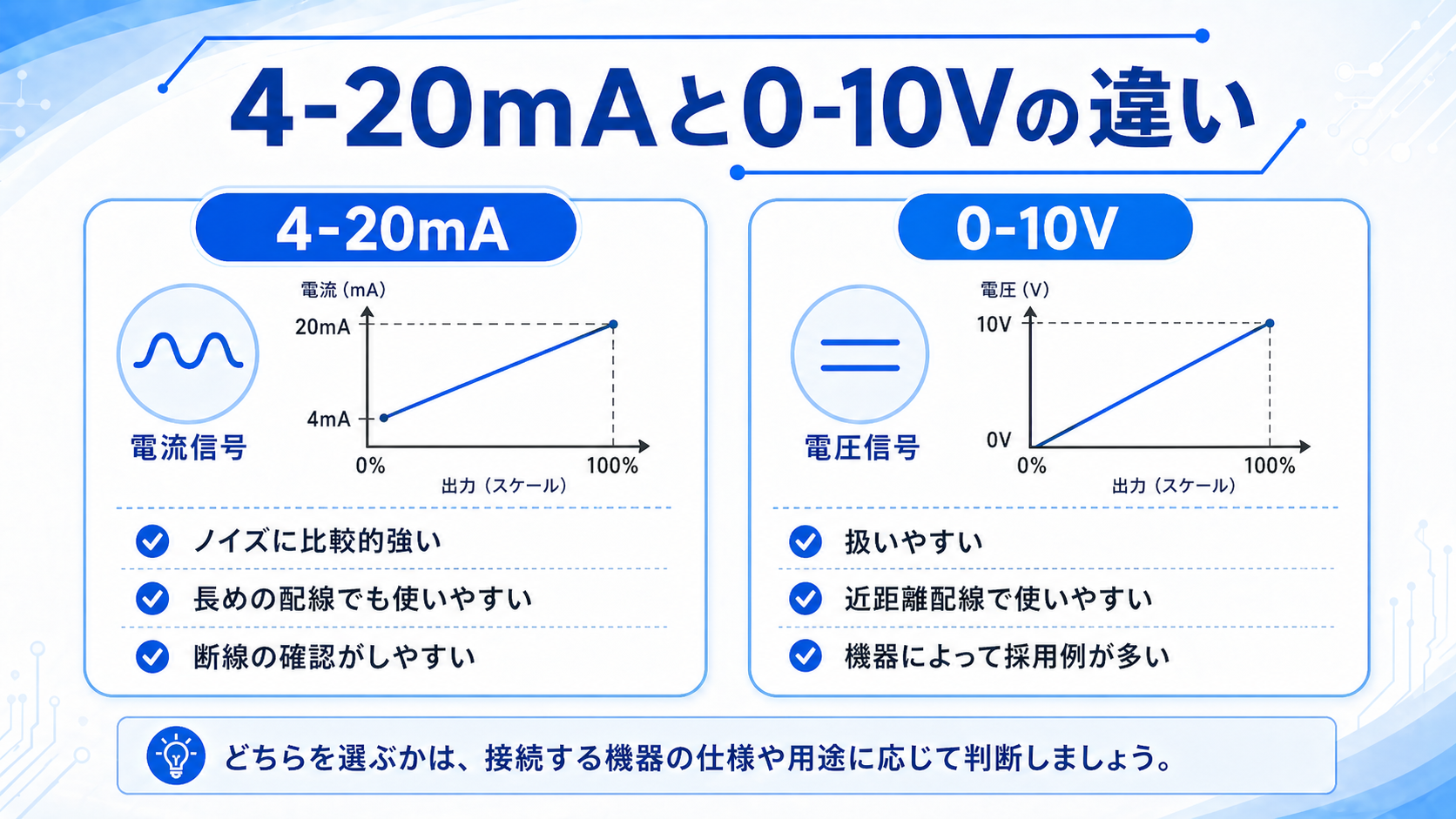

4-20mAと0-10Vの違い

アナログ出力でよく使われる信号には、4-20mAの電流信号と、0-10Vの電圧信号があります。どちらも出力値を連続的に変えるための信号ですが、特徴が少し違います。

アナログ入力との違い

アナログ入力は、圧力センサーや温度変換器などから出てくる信号をPLCが読むためのものです。一方、アナログ出力はPLCから信号を出して、相手の機器を動かすためのものです。

つまり、アナログ入力は「読む側」、アナログ出力は「出す側」と考えると分かりやすいです。

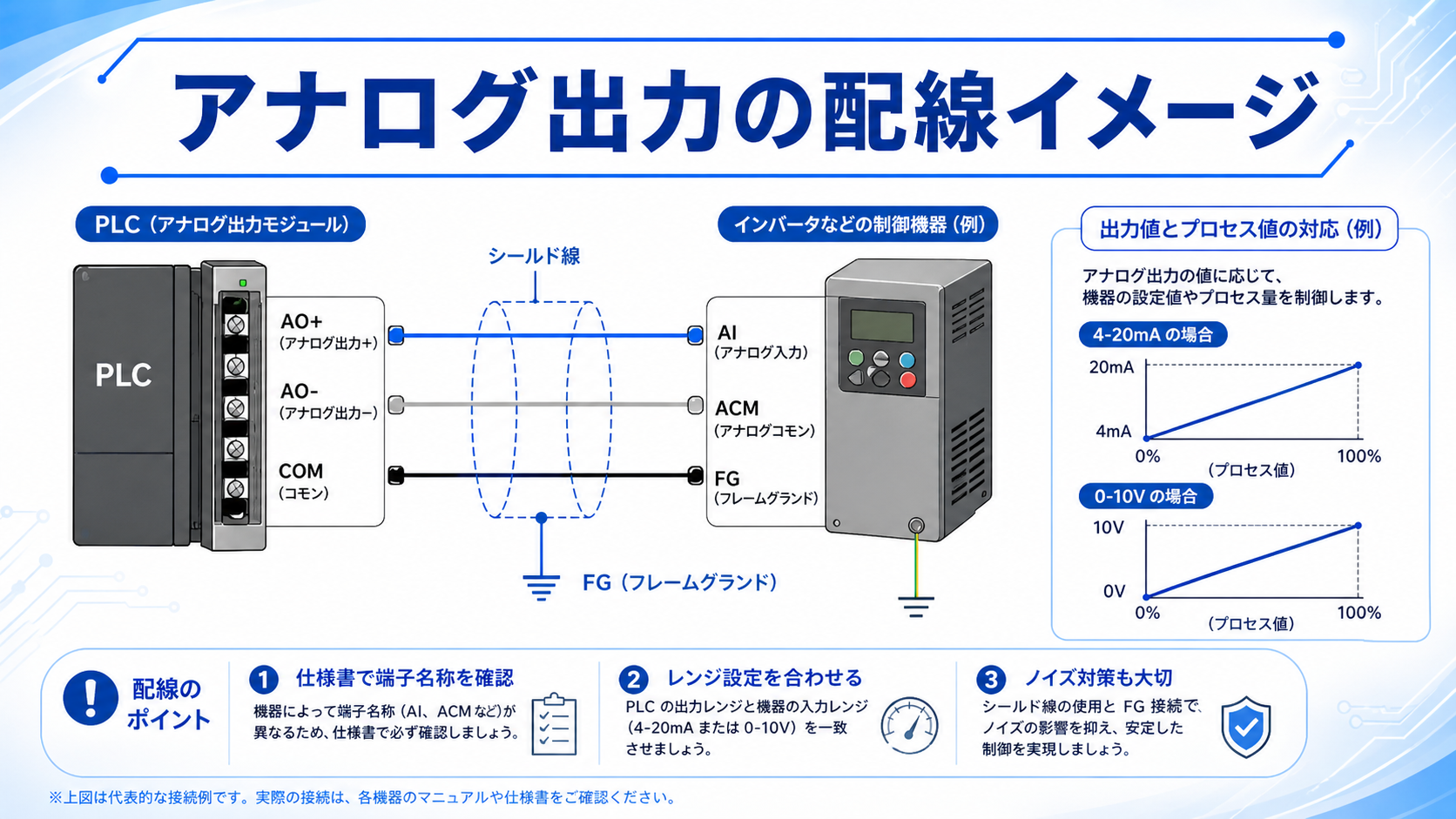

アナログ出力の配線イメージ

アナログ出力では、PLCのAO端子から接続先機器のAI端子へ信号を渡します。代表的には、AO+、AO-、COM、シールド線、FGなどを確認します。

機器によって端子名は異なるため、配線図だけで判断せず、必ずPLC側と接続先機器側の仕様書を確認します。

先輩アナログ出力はノイズの影響も受けやすいから、動力線と離す、シールドを使う、FGを確認する。このあたりはかなり大事だよ。

後輩配線がつながっているだけじゃなくて、値が正しく伝わっているかまで見る必要があるんですね。

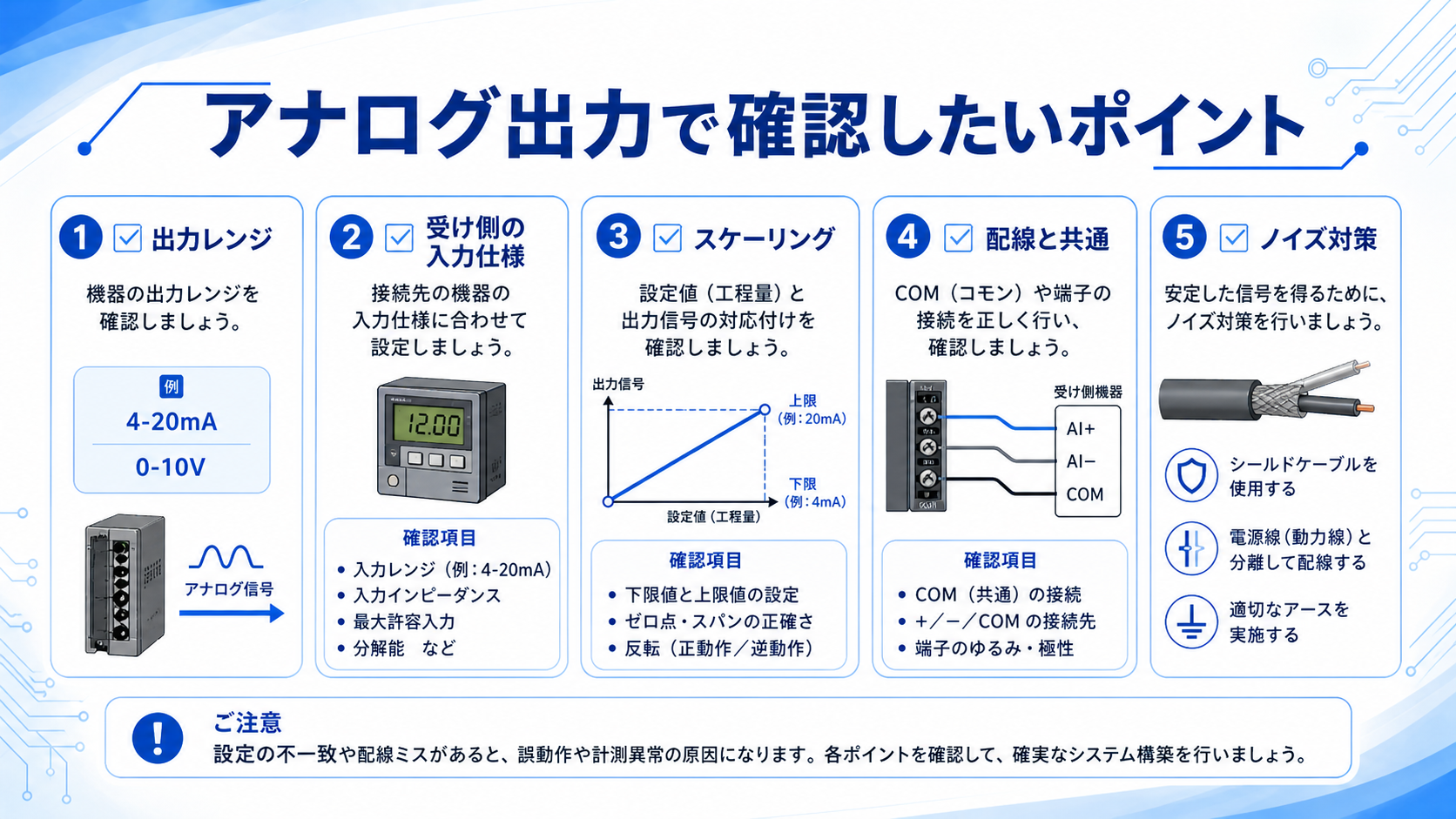

アナログ出力で確認したいポイント

アナログ出力を使う時は、出力レンジ、接続先の入力仕様、スケーリング、配線、ノイズ対策を順番に確認します。

まとめ：アナログ出力は「PLCから量を指示する信号」

アナログ出力は、PLCから4-20mAや0-10Vの信号を出して、インバータ、調節弁、指示計などを動かすための出力です。

アナログ入力が「現場の値を読む」ものなら、アナログ出力は「現場機器へ値を出す」ものです。出力レンジ、接続先の入力仕様、COM、スケーリング、ノイズ対策を確認しながら使いましょう。
