制御盤の放熱ファンとは
制御盤の放熱ファンは、盤内にこもった熱い空気を外へ逃がし、盤内温度の上昇を抑えるための部品です。 盤の扉や側面、上部などに取り付けられ、吸気口やフィルターと組み合わせて使われることが多いです。
制御盤の中には、スイッチング電源、PLC、インバータ、リレー、電磁接触器など、動作中に熱を出す機器が入っています。 熱がこもると、機器の誤動作や寿命低下、停止トラブルにつながることがあります。
放熱ファンは、盤内の温度を安定させるための基本的な温度対策です。 ただし、ファンが付いていれば安心というわけではなく、空気の入口と出口、フィルターの状態、盤内の機器配置も大切です。
まずはこう覚える
放熱ファンは「盤内の熱を外へ出す部品」、吸気口やフィルターは「外の空気を取り入れる入口」と考えると分かりやすいです。
先輩制御盤のファンは、ただ風を出しているだけじゃなくて、盤内にこもった熱を外へ逃がすために付いているんだ。
後輩ファンが止まったりフィルターが詰まったりすると、盤の中に熱がこもるんですね。
制御盤の中はなぜ熱くなるのか
制御盤の中では、電気を変換したり、モーターを制御したり、リレーや接触器が動作したりすることで熱が発生します。 特にスイッチング電源やインバータは、動作中に熱を持ちやすい機器です。
盤の扉が閉じている状態では、熱が外へ逃げにくくなります。 そのため、盤内の空気が温まり続けると、機器の周囲温度が上がり、想定より厳しい環境で動くことになります。
熱が発生する
電源、PLC、インバータ、リレーなどの動作で盤内に熱が出ます。
熱がこもる
盤が密閉に近いほど、温かい空気が盤内に残りやすくなります。
機器を守る
適切に換気して、機器の誤動作や寿命低下のリスクを減らします。
高温は機器の大敵
盤内温度が高い状態が続くと、機器の劣化、誤動作、突然の停止につながることがあります。特に夏場や高温環境では注意が必要です。

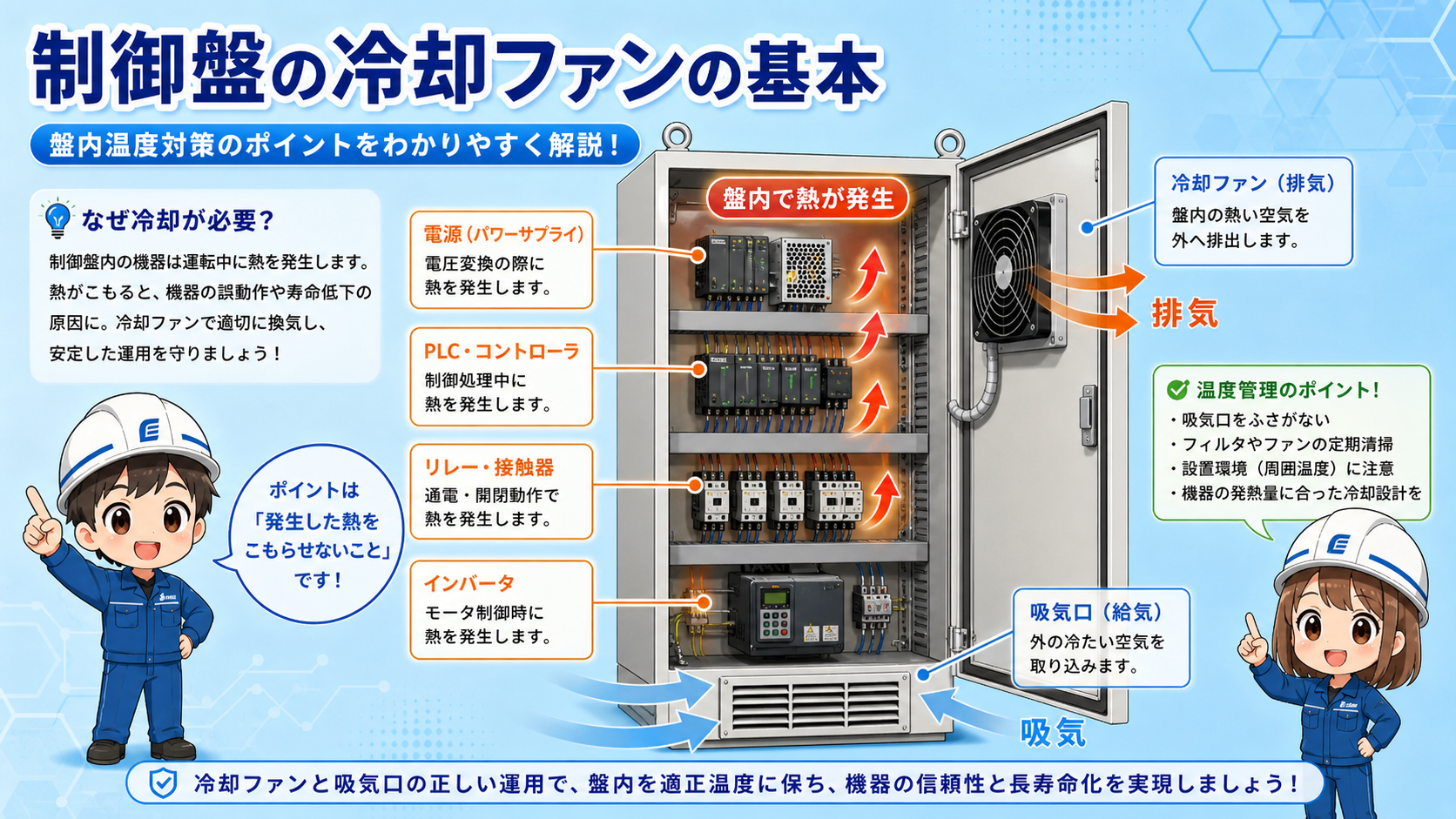

放熱ファンと盤内温度対策の基本構成
放熱ファンの基本は、盤内に空気の流れを作ることです。 外の比較的冷たい空気を取り入れ、盤内の熱を含んだ空気を外へ排出します。
吸気口にはフィルターが付いていることが多く、ホコリやゴミが盤内へ入りにくいようにしています。 ただし、フィルターが詰まると吸気量が減り、冷却効果が落ちてしまいます。
現場ではここを見る
ファンが回っているか、吸気口がふさがっていないか、フィルターが詰まっていないかを確認すると、盤内温度トラブルの入口が見えやすくなります。

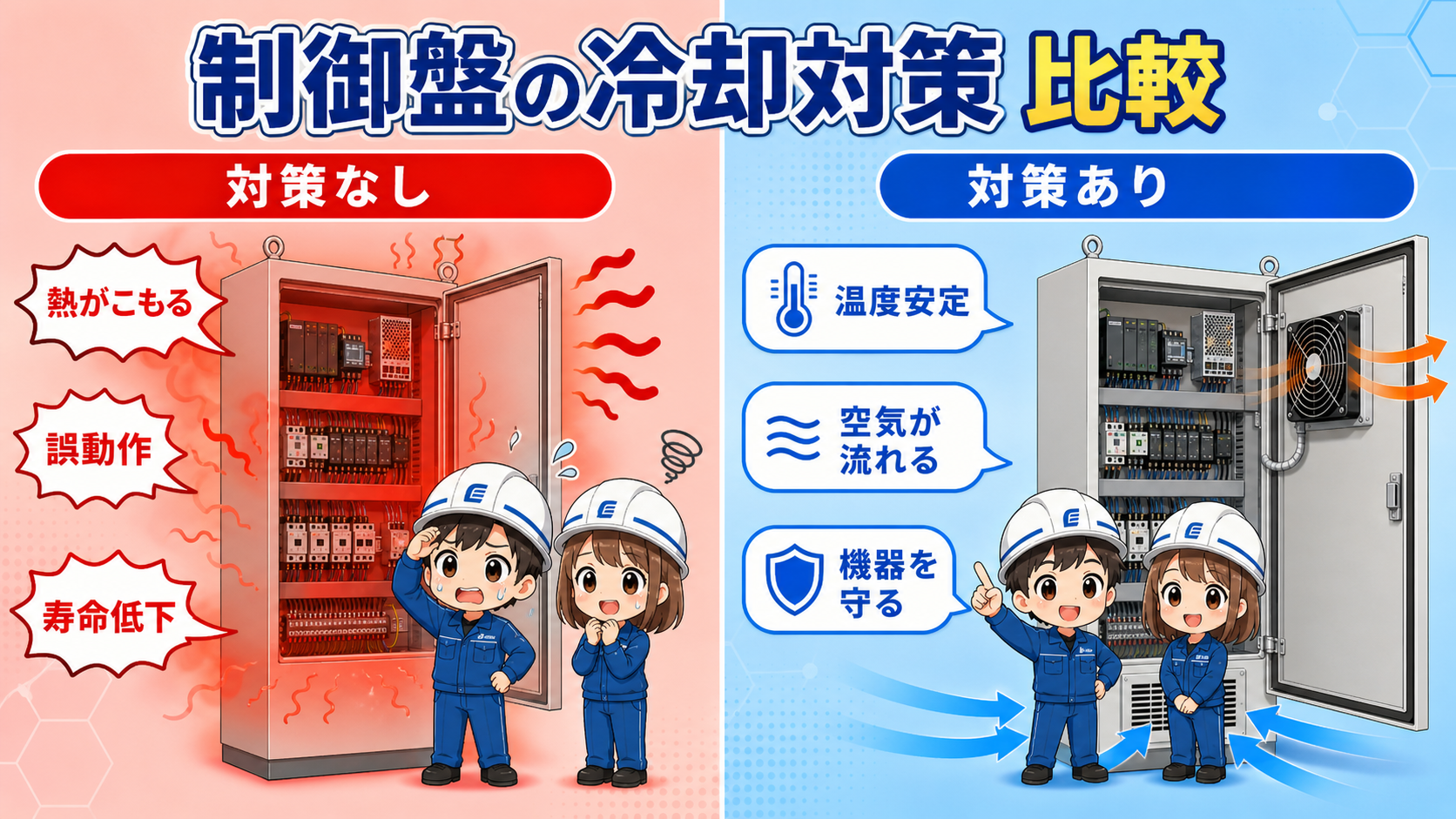

温度対策あり・なしの違い
温度対策がない場合、盤内に熱がこもりやすくなります。 機器はすぐ壊れなくても、長い目で見ると劣化が早まったり、夏場だけ不安定になったりすることがあります。
温度対策がある場合は、吸気と排気の流れによって、盤内の熱い空気を外へ逃がせます。 その結果、温度が安定しやすくなり、機器を無理なく動かしやすくなります。
| 項目 | 対策なし | 対策あり |
|---|---|---|
| 盤内温度 | 熱がこもり、高温になりやすい | 空気が流れ、温度が安定しやすい |
| 機器への影響 | 誤動作・寿命低下の原因になる | 機器への負担を減らしやすい |
| 保守の見方 | 温度上昇に気づきにくい | ファンやフィルターで状態を確認しやすい |
| 現場での注意 | 夏場や高温環境でトラブルが出やすい | ファン停止・フィルター詰まりの点検が必要 |

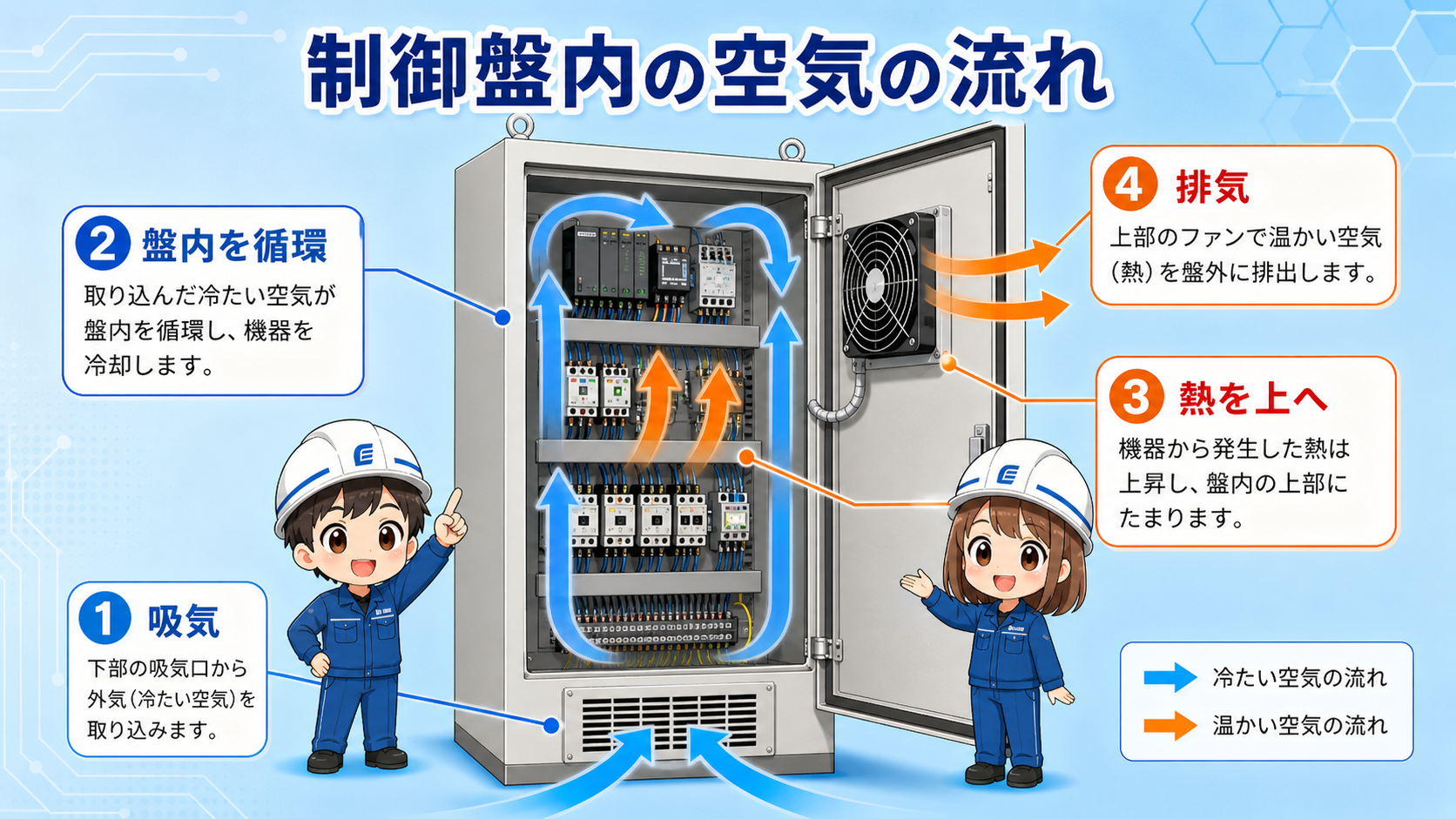

制御盤内の空気の流れ
制御盤内の空気の流れは、下側や側面から冷たい空気を取り入れ、盤内で熱を拾いながら流れ、上側や側面のファンから排気するイメージです。
熱い空気は上にたまりやすいため、上部側に熱がこもることがあります。 盤内の機器配置や配線ダクトの位置によっては、空気がうまく通らず、一部だけ熱くなることもあります。
1. 吸気
外の空気を吸気口やフィルターから取り入れます。
2. 盤内を循環
取り入れた空気が機器の周囲を通り、熱を拾います。
3. 熱を上へ
機器から出た熱は盤内に広がり、上部にたまりやすくなります。
4. 排気
ファンで温かい空気を外へ逃がし、温度上昇を抑えます。
先輩ファンが回っていても、吸気口が詰まっていたり、空気の通り道が悪かったりすると、盤内の熱はうまく逃げないよ。
後輩ファン単体じゃなくて、空気がどこから入ってどこへ出るかを見るんですね。
現場で見るときのポイント
現場で放熱ファンを見るときは、まずファンが正常に回っているかを確認します。 異音がする、回転が弱い、止まっている、ホコリが多いといった状態は注意が必要です。
次に、吸気口やフィルターを確認します。 フィルターが目詰まりしていると、外の空気を取り入れにくくなり、盤内の熱が逃げにくくなります。
ここを覚える
盤内温度対策は「ファンが付いているか」だけでなく、「空気が入る・流れる・出る」の3点で見ると分かりやすいです。
ファンの回転
止まっていないか、異音がないか、回転が弱くないかを確認します。
フィルター詰まり
ホコリや油分で詰まっていると、吸気量が落ちて冷えにくくなります。
吸気口のふさがり
盤の前に物が置かれていたり、吸気口がふさがれていないかを見ます。
周囲温度
盤の周囲が高温だと、ファンが回っていても冷却が追いつかないことがあります。
まとめ：放熱ファンは盤内の熱を外へ逃がすための基本部品
制御盤の中では、電源、PLC、インバータ、リレーなどが動作することで熱が発生します。 その熱がこもると、機器の誤動作や寿命低下、夏場の停止トラブルにつながることがあります。
放熱ファンは、盤内の熱い空気を外へ逃がし、盤内温度を安定させるための基本的な部品です。 ただし、ファンだけでなく、吸気口、フィルター、盤内の空気の通り道もセットで見る必要があります。
この記事の結論
制御盤の温度対策は「吸気・循環・排気」の流れを作ることが基本です。ファンの動作、フィルター詰まり、吸気口のふさがりを確認すると、現場でのトラブル予防につながります。
