直流モーター制御の基本とは?ON/OFF・正逆転・速度調整をやさしく解説

DCモーターは、直流電源で回転するモーターです。実際に制御するときは、PLCやスイッチからの信号、モータードライバ、電源容量、極性、保護をセットで考える必要があります。

向いている人

  • DCモーターを制御する基本構成を知りたい人
  • ON/OFF、正逆転、速度調整の違いを整理したい人
  • PLC出力とモータードライバの関係をざっくり理解したい人

まだ不要な人

  • まず押しボタン、リレー、センサーの基本から覚えたい人
  • モーター内部の構造や巻線まで詳しく知りたい人
  • PWM制御や回路設計を専門的に深掘りしたい人

先に結論

  • DCモーターは、直流電源を受けて回転するモーターです。
  • PLC出力を直接モーターへつなぐのではなく、モータードライバを介して制御するのが基本です。
  • 制御では、ON/OFF、正逆転、速度調整の3つを分けて考えると分かりやすいです。

この記事でわかること

DCモーター制御とは

DCモーター制御とは、直流電源で動くモーターを、スイッチやPLC、モータードライバを使って思い通りに動かすことです。 単純に回すだけなら電源をつなげば動きますが、現場の装置では安全に動かすことが大切です。

たとえば、起動・停止、正転・逆転、速度調整、過電流保護、非常停止との連動などを考える必要があります。 そのため、モーターに直接電源を入れるだけではなく、制御信号と電力の流れを分けて考えます。

まずはこう覚える

DCモーター制御は「信号で指示を出し、ドライバが電力を調整して、モーターを動かす」流れで見ると分かりやすいです。

説明する先輩キャラクター

先輩モーターを動かす電力と、動かし方を指示する信号は分けて考えるといいよ。PLCは指示を出す側、ドライバは電力を扱う側だね。

質問する後輩キャラクター

後輩PLCから直接モーターを回すというより、PLCはドライバへ指示を出すイメージなんですね。

直流モーター制御の基本構成

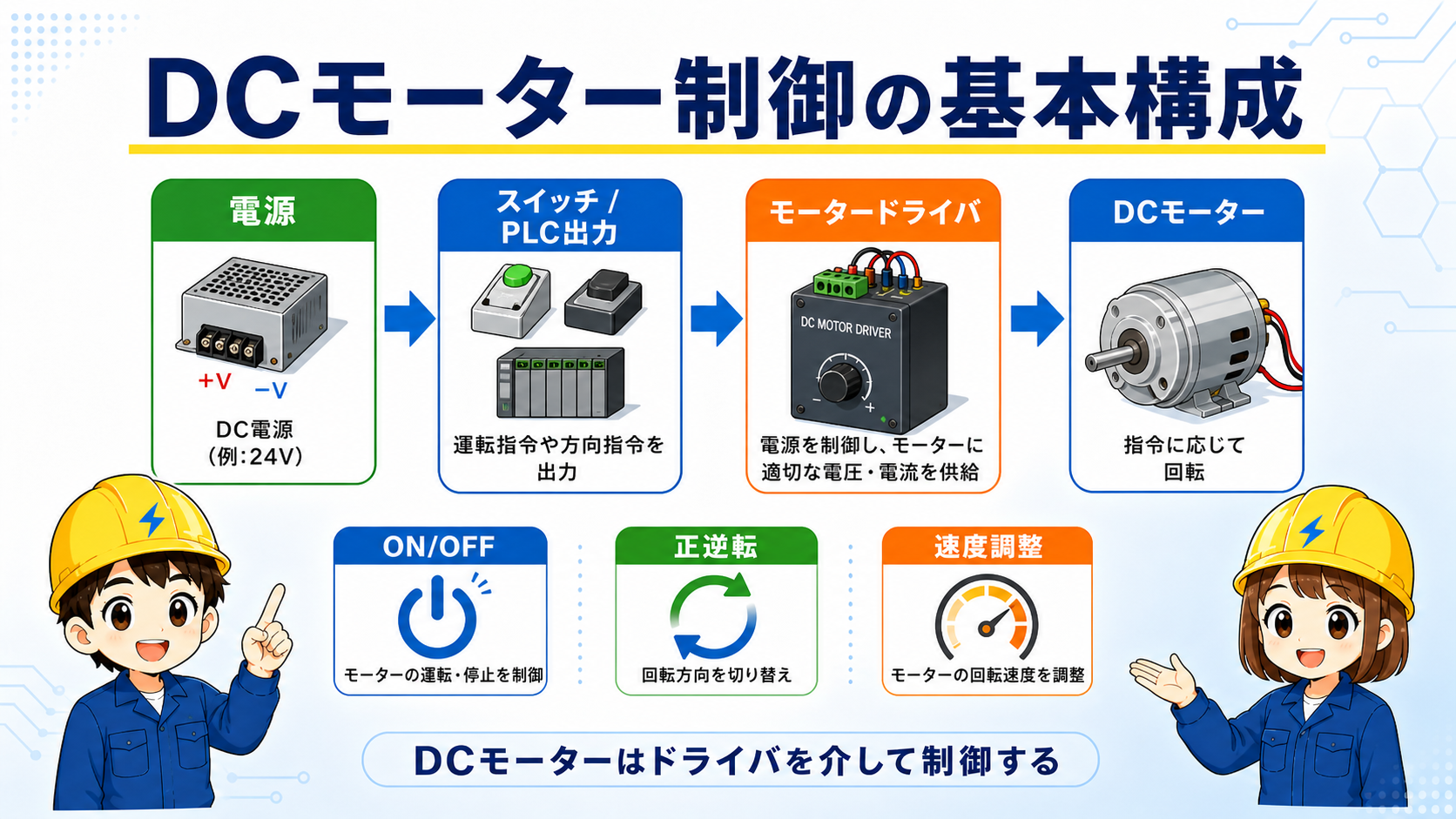

DC電源、スイッチまたはPLC出力、モータードライバ、DCモーターで構成される直流モーター制御の基本構成図
DCモーター制御では、DC電源、スイッチまたはPLC出力、モータードライバ、DCモーターを組み合わせます。制御信号と電力の流れを分けて見るのが基本です。

基本構成は、DC電源、PLCまたはスイッチ、モータードライバ、DCモーターの4つで考えると分かりやすいです。 DC電源はモーターを動かすための電力を供給します。

PLCやスイッチは、運転・停止、正転・逆転、速度指令などの制御信号を出します。 その信号をモータードライバが受け取り、モーターへ流す電力を調整します。

DCモーターは、ドライバから供給された電力を受けて回転します。 このとき、モーターの容量、電源容量、ドライバの定格が合っていることが大切です。

PLC出力を直接モーターへつながない理由

初心者がつまずきやすいポイントが、PLC出力とモーターの関係です。 PLCの出力は、あくまで制御信号を出すためのものです。

DCモーターは回転時に電流を多く必要とします。 起動時や負荷がかかったときには、定常時より大きな電流が流れることもあります。 そのため、PLC出力へ直接つなぐと、出力回路を壊したり、誤動作の原因になったりする可能性があります。

ここは注意

PLC出力はモーターを直接動かすための電力出力ではありません。モーターは、リレー、トランジスタ、モータードライバなどを介して制御するのが基本です。

電流が大きい

モーターは起動時や負荷時に大きな電流が流れることがあります。

逆起電力が出る

モーター停止時や切替時に、ノイズや逆起電力が問題になることがあります。

🛡

ドライバで保護

ドライバや保護回路を使い、制御側と動力側を分けて扱います。

ON/OFF・正逆転・速度調整の違い

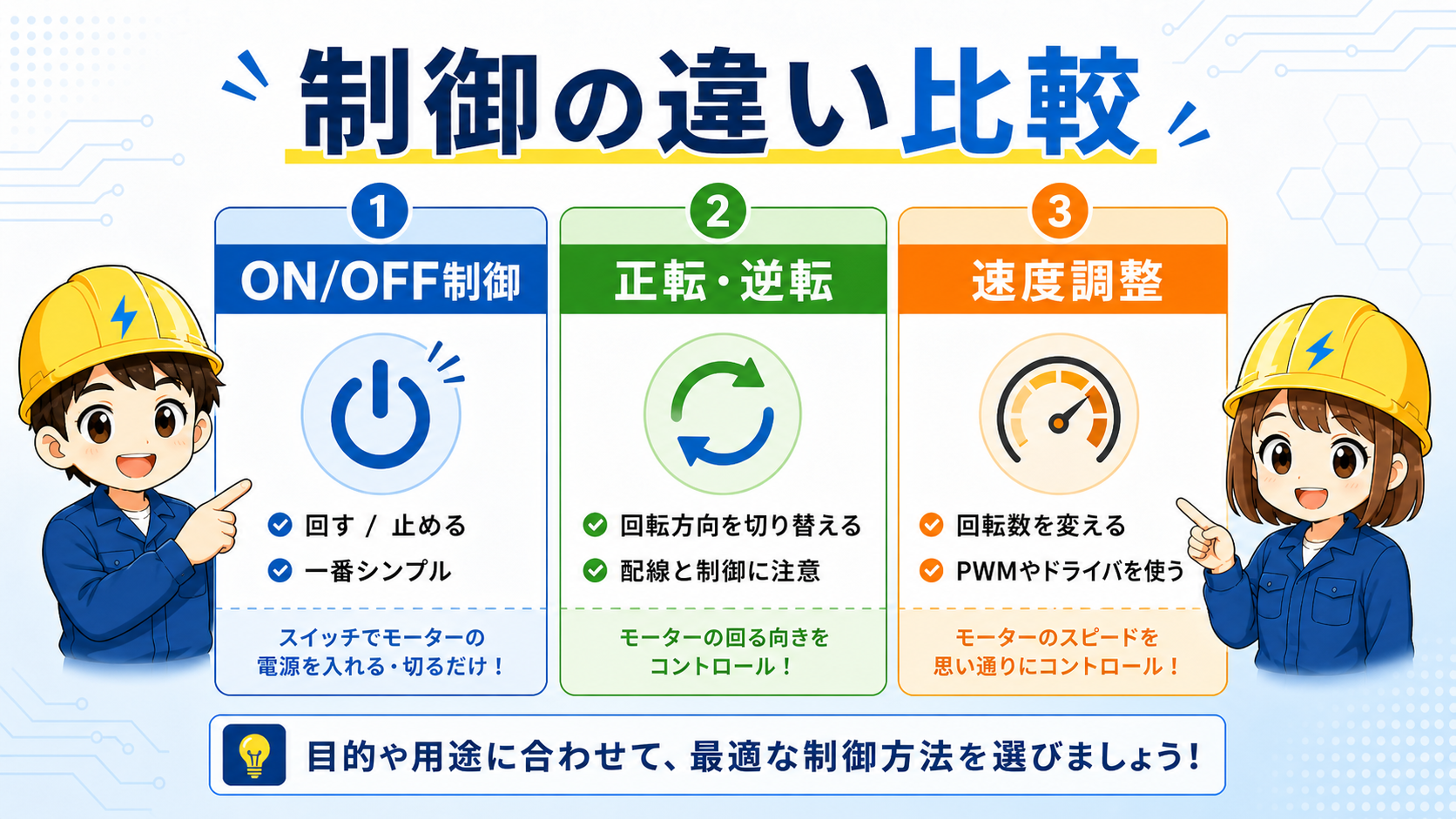

DCモーター制御のON/OFF制御、正転逆転制御、速度調整の違いを比較した図
DCモーター制御は、ON/OFF、正転・逆転、速度調整に分けて考えると整理しやすいです。用途に合わせて必要な制御方法を選びます。

ON/OFF制御は、モーターを回すか止めるかを切り替える一番シンプルな制御です。 小さな搬送や簡単な機構では、まずこの考え方が基本になります。

正転・逆転制御は、モーターの回転方向を切り替える制御です。 極性を入れ替える、またはHブリッジ回路や対応したドライバを使うことで実現します。

速度調整は、モーターの回転数を変える制御です。 PWM制御などを使って、モーターに加わる平均的な電圧を調整することで、速度を変えます。

制御方法 できること 現場での見方
ON/OFF制御 モーターを回す、止める 電源を入れる・切るだけのシンプルな制御
正転・逆転制御 回転方向を切り替える 極性切替やドライバの方向入力を見る
速度調整 回転速度を変える PWM入力、速度指令、ボリューム設定を見る
安全・保護 過電流や異常時の停止 ヒューズ、ブレーカー、保護入力、非常停止を確認する

制御信号からモーターが動くまでの流れ

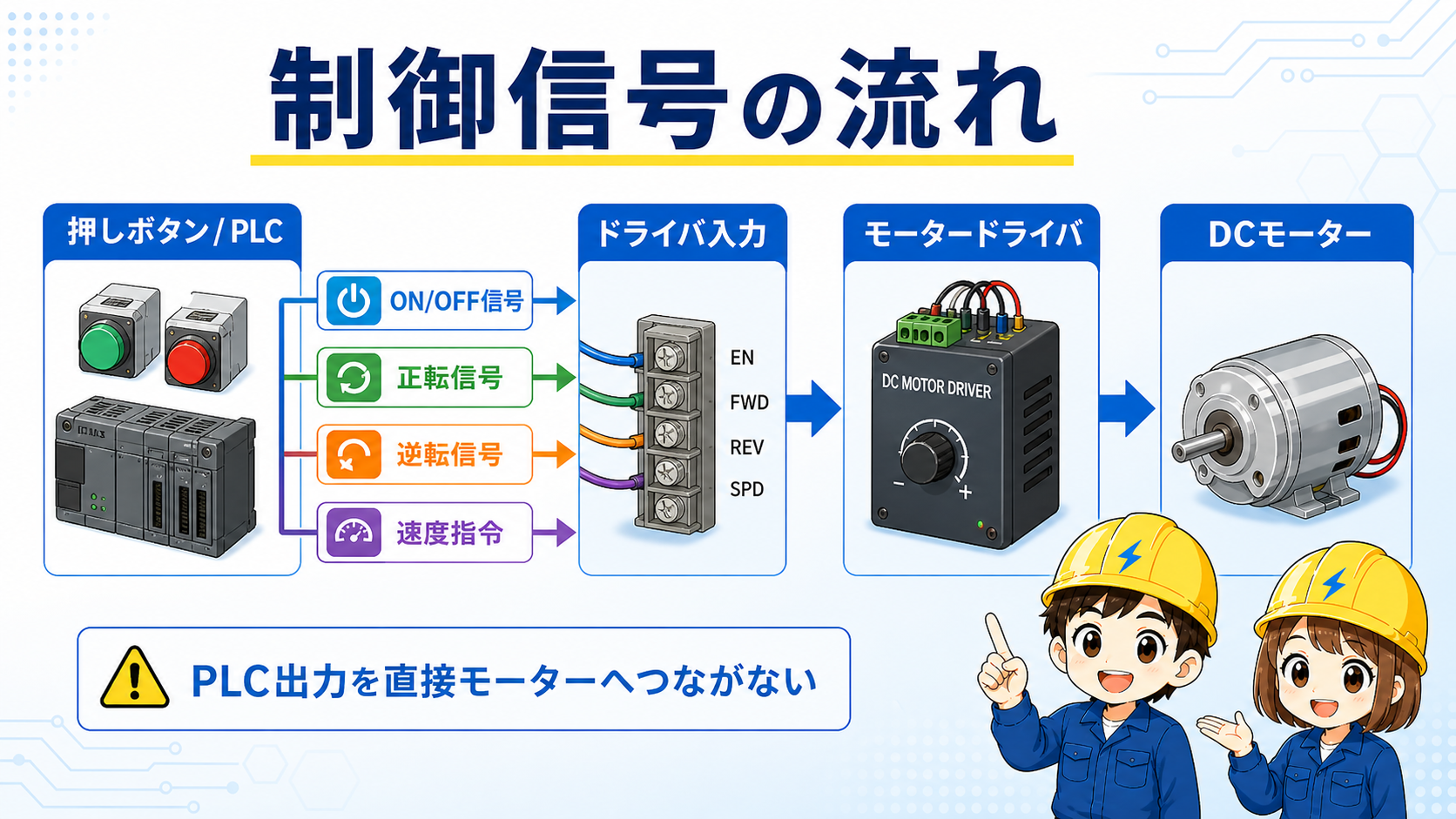

操作入力、PLC出力、ドライバ入力、モータードライバ、DCモーターまでの制御信号の流れを示した図
操作入力やPLC出力からの信号をモータードライバが受け取り、DC電源の電力を制御してDCモーターへ供給します。PLC出力を直接モーターへつながないことが大切です。

DCモーターが動くまでの流れは、まず押しボタンやスイッチ、PLC内部の条件で操作入力が作られるところから始まります。 その条件に応じて、PLCや制御機器が出力信号を出します。

出力信号はモータードライバの入力へ入り、ドライバがON/OFF、回転方向、速度指令などを判断します。 そのうえで、DC電源からの電力をモーターへ適切に供給します。

1. 操作入力

押しボタンやスイッチ、PLC条件で運転指令を作ります。

2. PLC・スイッチ出力

制御信号をモータードライバの入力へ送ります。

3. ドライバで制御

信号を受け、電圧や電流、方向、速度を制御します。

4. モーター回転

DCモーターが電力を受けて、装置や機械を動かします。

説明する先輩キャラクター

先輩信号の線とモーターの電源線を混ぜて考えると分かりにくいよ。信号は指示、電源は実際に動かす力と分けて見よう。

理解する後輩キャラクター

後輩ドライバが、信号と電力の間に入ってモーターを動かしているんですね。

現場で見るときのポイント

現場でDCモーター制御を見るときは、まず電源電圧と容量を確認します。 DC24Vなのか、DC12Vなのか、モーターの定格と合っているかを見ることが大切です。

次に、モータードライバの入力と出力を確認します。 入力側には運転、停止、正転、逆転、速度指令などの信号が入り、出力側からモーターへ電力が供給されます。

ここを覚える

DCモーター制御は、電源、信号、ドライバ、モーターの4つを順番に追うと、トラブル時にも原因を切り分けやすくなります。

電源電圧

DC24V、DC12Vなど、モーターとドライバの定格に合っているかを確認します。

制御信号

運転、停止、正転、逆転、速度指令の信号が正しく入っているかを見ます。

モーター電流

起動時や負荷時に電流が大きくなるため、容量や保護を確認します。

極性とノイズ

極性間違い、逆起電力、ノイズ対策もトラブルの原因になります。

まとめ:DCモーター制御は信号と電力を分けて見る

DCモーター制御は、直流電源で動くモーターを、PLCやスイッチ、モータードライバを使って安全に動かすための基本です。 ON/OFF、正転・逆転、速度調整を分けて考えると、制御の内容が整理しやすくなります。

大切なのは、PLC出力を直接モーターへつなぐのではなく、モータードライバを介して制御することです。 PLCやスイッチは指示を出し、ドライバが電力を調整して、DCモーターを動かします。

この記事の結論

DCモーター制御は「電源」「制御信号」「モータードライバ」「モーター」の流れで見ると分かりやすいです。信号と電力を分けて追うことで、安全で確実な制御につながります。
