DINレールとは？制御盤で機器を取り付ける基本をやさしく解説

DINレールとは

DINレールは、制御盤の中で機器を取り付けるための金属レールです。 端子台、リレー、PLC、スイッチング電源、サーキットプロテクタ、ブレーカーなどを、レールに沿って並べて固定します。

制御盤の中を開けると、横方向に銀色のレールが取り付けられていて、その上に部品がずらっと並んでいることがあります。 そのレールがDINレールです。

DINレールを使うと、機器を一つずつ盤の板金へ直接ねじ止めしなくても、レールへ引っかけて固定できます。 そのため、盤内を整理しやすく、交換や増設もしやすくなります。

先輩DINレールは、制御盤の中でいろいろな機器を取り付けるためのレールだよ。端子台やリレー、電源なんかが並んでいるところを見たことあると思う。

後輩あの銀色のレールですね。機器をきれいに並べるための部品なんですね。

DINレールの基本構成

DINレールは、制御盤の中板にねじで固定して使います。 そのレールに、DINレール取付対応の機器を引っかけて固定します。

代表的な形は、幅35mmのレールです。 現場では細かな規格名よりも、まずは「制御盤内で機器を取り付ける標準レール」と覚えると分かりやすいです。

機器側にはDINレールに引っかかるツメやロック部があります。 上側を引っかけて下側を押し込む、またはロックを解除して外す、という構造のものが多いです。

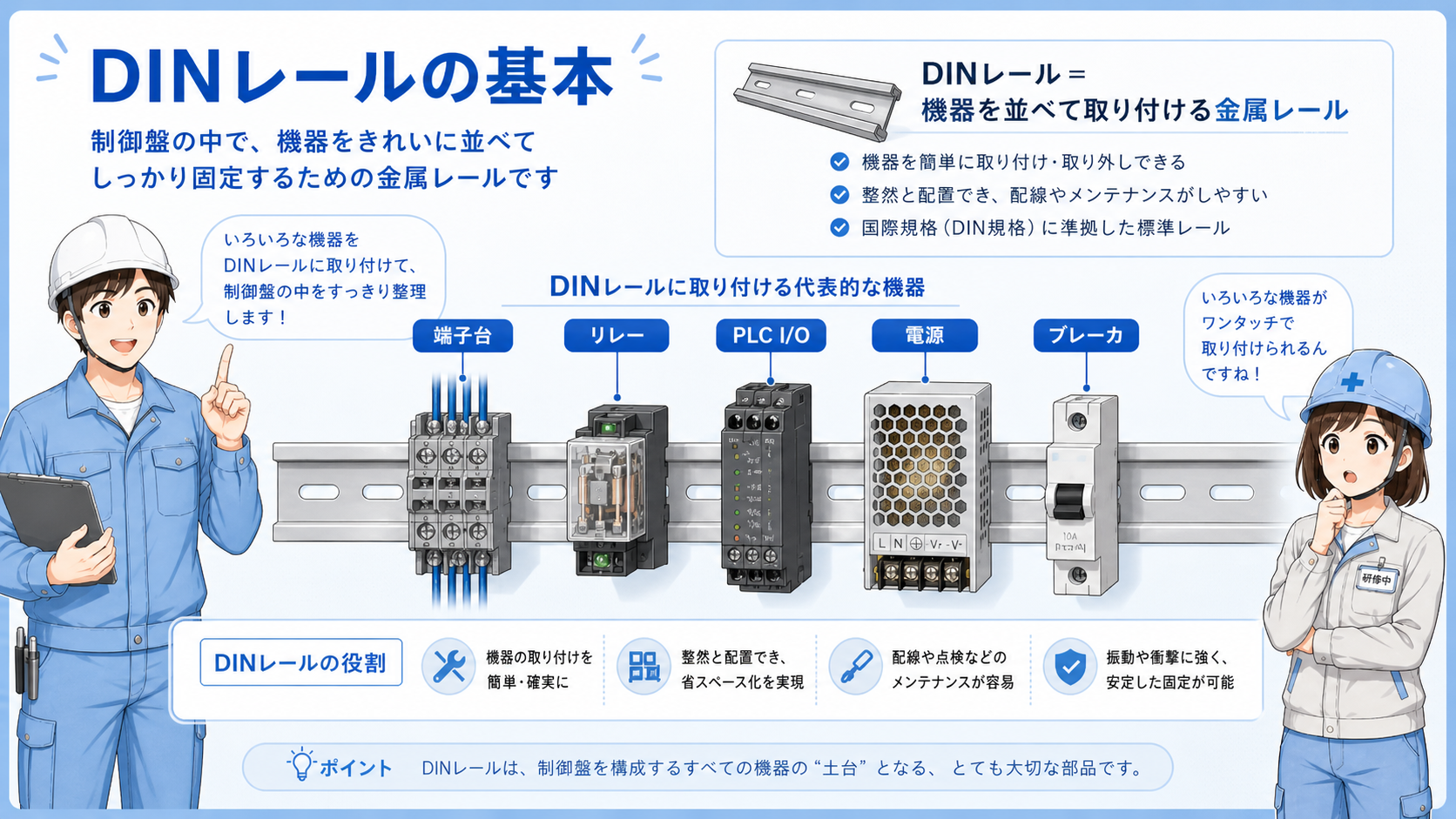

DINレールに取り付けられる代表的な機器

DINレールに取り付ける機器はたくさんあります。 制御盤の中では、配線を受ける端子台、信号を中継するリレー、制御を行うPLC、DC24Vを作る電源、回路を保護するブレーカーなどがよく並びます。

同じDINレール上に機器を並べることで、配線の流れも追いやすくなります。 たとえば、端子台からPLC入力へ、PLC出力からリレーや電磁弁へ、といった流れを見つけやすくなります。

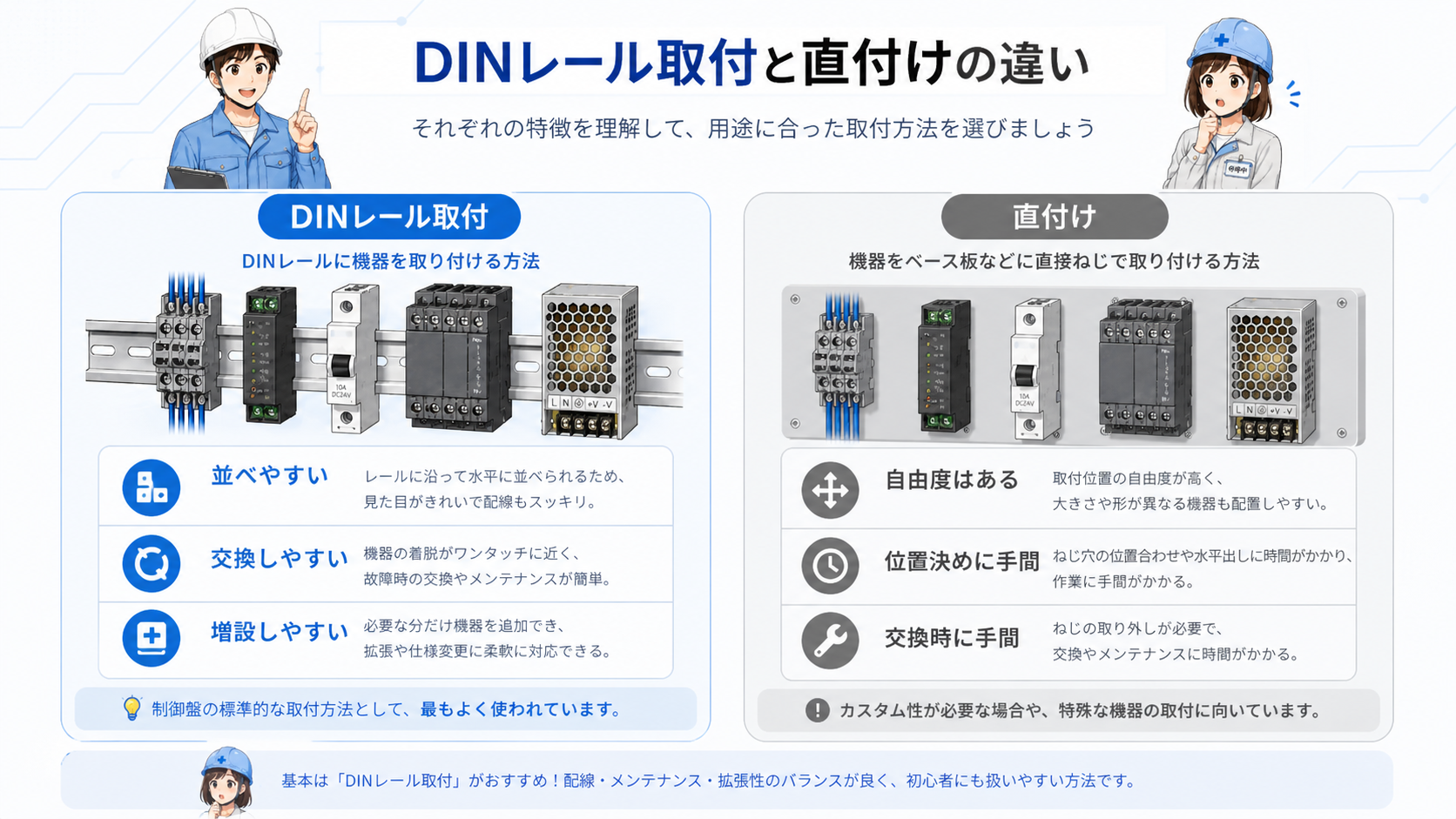

DINレール取付と直付けの違い

DINレール取付は、レールに対応した機器を簡単に並べられるのが特徴です。 機器の位置を揃えやすく、配線もまとめやすくなります。

直付けは、機器を盤の中板などに直接ねじ止めする方法です。 特殊な機器や大きな機器では直付けすることもありますが、位置出しや交換の手間が増える場合があります。

先輩DINレールは、あとから部品を交換したり増やしたりするときに便利なんだ。制御盤は後で触ることも多いから、この差はけっこう大きいよ。

後輩見た目をそろえるだけじゃなくて、メンテナンスしやすくする意味もあるんですね。

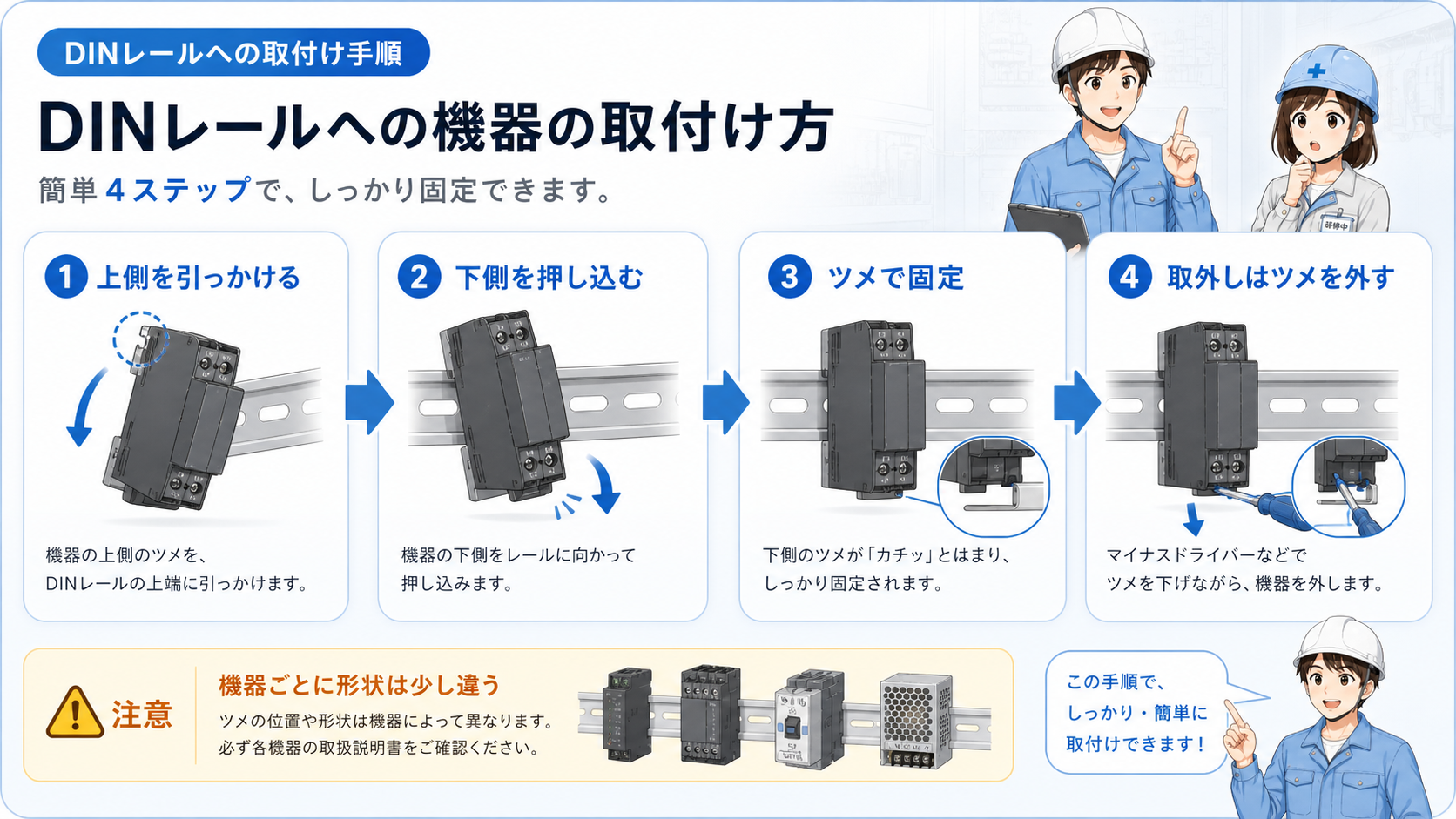

DINレールへの機器の取り付け方

DINレール対応機器は、上側をレールに引っかけ、下側を押し込んで固定するものが多いです。 固定されると「カチッ」とはまる感覚があります。

取り外すときは、下側のツメやロックをマイナスドライバーなどで解除して外します。 ただし、機器によって構造が違うため、無理にこじらないように注意が必要です。

現場で見るときのポイント

現場でDINレールを見るときは、まずレールがしっかり固定されているかを確認します。 レールの固定ビスが緩んでいると、機器全体がぐらつき、配線や端子に負担がかかることがあります。

次に、機器のツメがきちんとはまっているか、レールから浮いていないかを見ます。 盤内の振動や作業時の力で、機器が斜めになっていることもあります。

まとめ：DINレールは制御盤内の機器を支える共通の土台

DINレールは、制御盤の中で機器を並べて固定するための標準的な金属レールです。 端子台、リレー、PLC、電源、ブレーカーなど、多くの制御盤部品がDINレールに取り付けられます。

DINレールを使うことで、機器をきれいに配置でき、交換や増設もしやすくなります。 制御盤の中を理解するときは、まずDINレール上に何が並んでいるかを見ると、盤内の構成を追いやすくなります。
