先に結論：漏電ブレーカは「漏れた電気を見て止める役」
漏電ブレーカは、電気が本来通るべき回路から外へ漏れている状態を検知し、 感電や漏電火災を防ぐために電源を遮断する保護機器です。
漏電遮断器には漏電保護機能があり、一般的な製品では過電流・短絡の保護も備えます。 一方、NFB（配線用遮断器）は過電流・短絡を保護しますが、通常は漏電検出機能を持ちません。 「漏電を検出して遮断できるか」を軸に見ると違いを整理しやすくなります。
先輩 漏電ブレーカは、ざっくり言うと漏れた電気を見つけて電源を止める保護役だよ。
新人 ただのブレーカと同じように見えても、見ている異常が違うんですね。
先輩 そう。ただし漏電ブレーカも一般的には過電流保護を持つよ。漏電保護まで備えているかを確認すると違いが分かりやすいね。

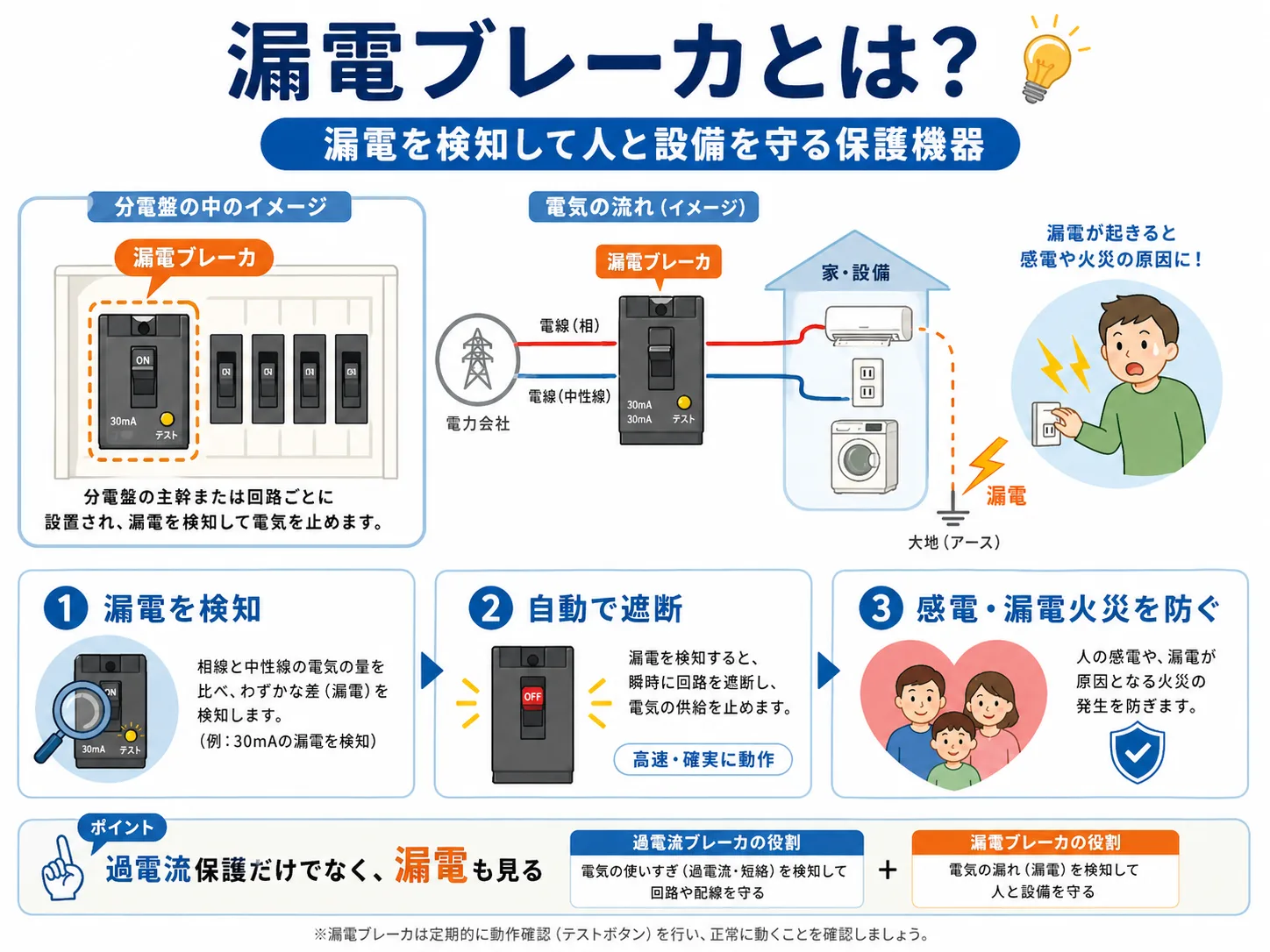

漏電ブレーカとは？
漏電ブレーカ（漏電遮断器、ELB/ELCB）は、電気が本来の回路から機器の金属部や大地側へ漏れたとき、 ZCT（零相変流器）で残留電流を検出し、内部の引き外し機構を動作させて回路を遮断します。
漏電は、感電事故や漏電火災の原因になることがあります。 そのため、住宅、工場、屋外設備、水まわり、機械設備など、さまざまな場所で漏電ブレーカが使われます。
「電気が漏れていないかを見張るブレーカ」と見ると分かりやすい
漏電ブレーカは、単に電気の使いすぎを見るだけではありません。 電気が本来の通り道から外へ漏れていないかを見張り、設定された感度と動作特性に従って遮断します。

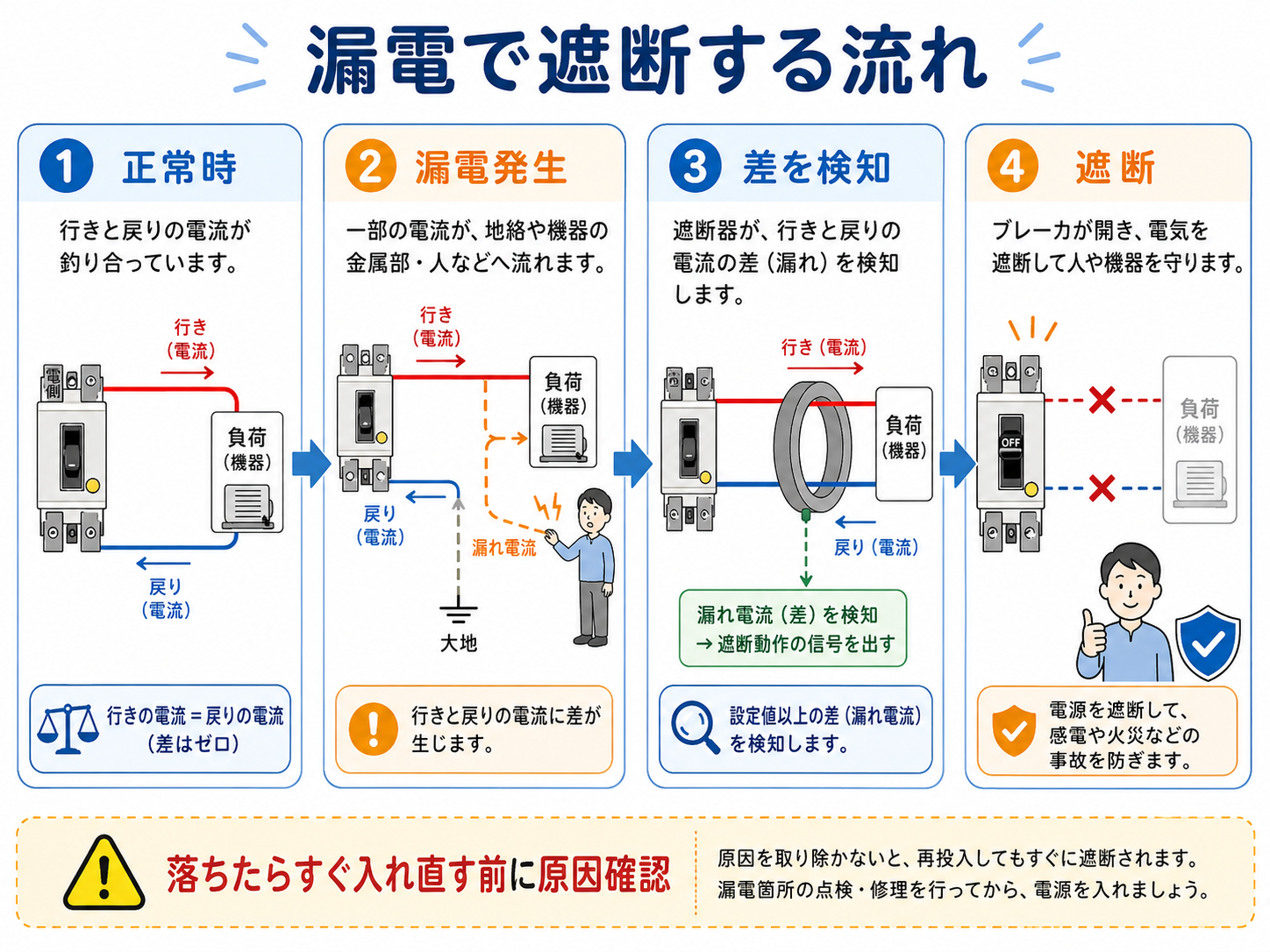

漏電ブレーカの基本の動き
漏電ブレーカの動きは、 正常時 → 漏電発生 → 差を検知 → 遮断 という流れで見ると分かりやすいです。
1. 正常時
行きの電流と戻りの電流が釣り合っている状態です。
2. 漏電が発生
一部の電気が機器の金属部や大地、人の体などへ流れます。
3. 電流の差を検知
ZCTを通る各線の電流の合計がゼロからずれた量を、残留電流（漏れ電流）として検出します。
4. 電源を遮断
ブレーカがOFFになり、感電や火災などの事故を防ぎます。
落ちたらすぐ入れ直す前に原因確認
漏電ブレーカが落ちた場合、どこかで漏電している可能性があります。 原因を取り除かないまま復帰すると、再び遮断したり危険な状態が続いたりします。

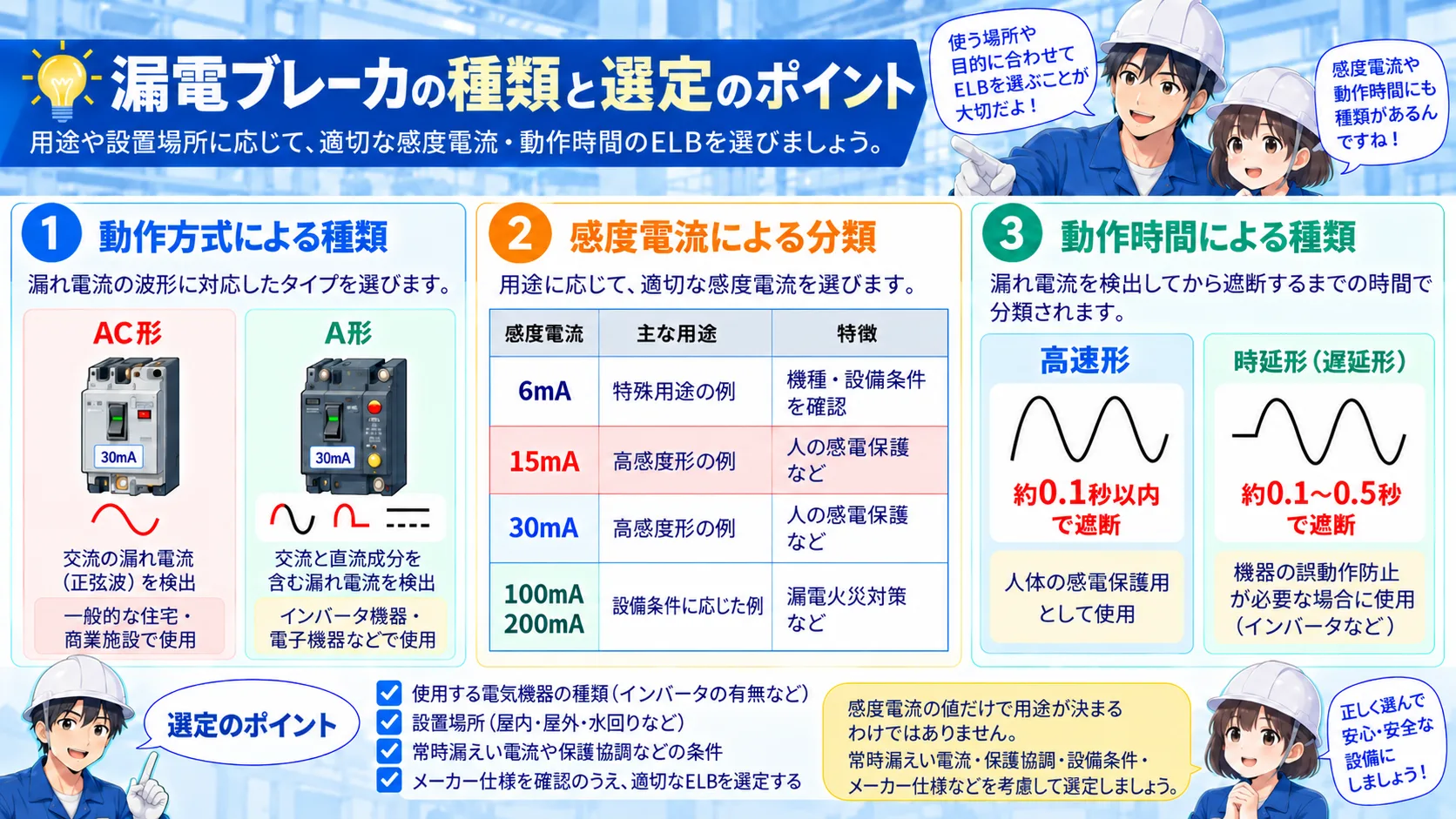

漏電ブレーカの種類・定格感度電流・選定のポイント
漏電ブレーカは、検出する漏れ電流の波形、定格感度電流、動作時間などで仕様が分かれます。 接続する機器や設置環境、求める保護目的に合わせて選定することが重要です。
インバータや電子機器を含む回路では検出方式も確認
漏れ電流の波形は負荷によって変わるため、AC形・A形などの適用を名称だけで決めないことが大切です。 使用する機器の特性と、漏電ブレーカメーカーが示す適用条件を照合します。
定格感度電流は漏電検出の感度を示す値で、用途に応じて複数の仕様があります。
15mA・30mA
高感度形として、人が触れるおそれのある回路などで使われる代表的な範囲です。
100mA以上
設備・回路条件に応じて選ばれる中感度形などがあります。値だけで用途を決めず、設計条件とメーカー仕様を確認します。
30mAなら何にでも使える、ではない
必要な感度や動作時間は、感電保護・漏電火災対策・常時漏洩電流・上位下位の保護協調などで変わります。 実際の選定は設備仕様、適用規格、メーカー資料に従って行います。

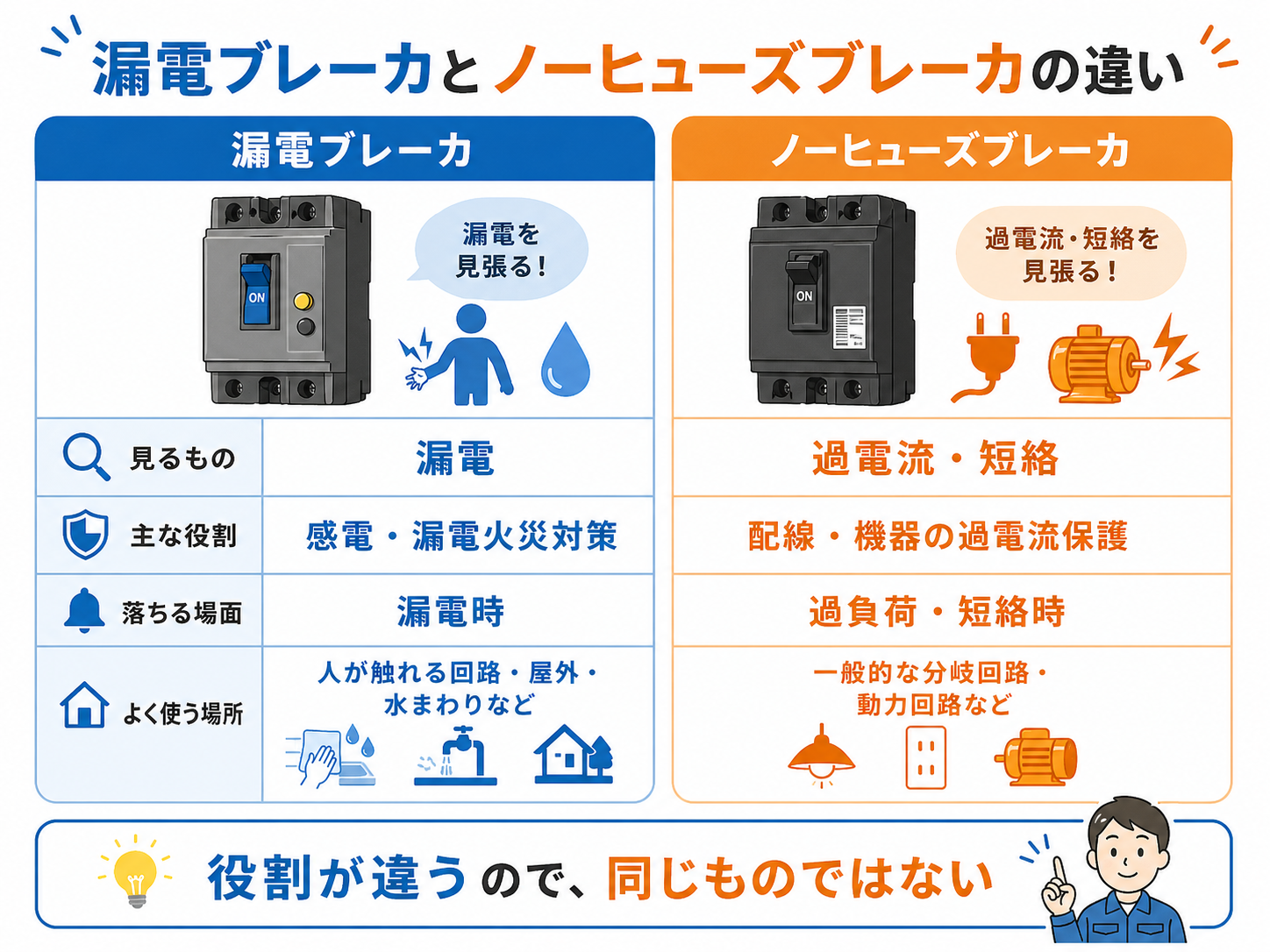

漏電ブレーカとノーヒューズブレーカの違い
漏電ブレーカとノーヒューズブレーカは見た目が似ていますが、漏電保護機能の有無が大きな違いです。 一般的な漏電遮断器は、漏電保護に加えて過電流・短絡保護も備えます。
| 種類 | 見るもの | 主な役割 | 落ちる場面 |
|---|---|---|---|
| 漏電ブレーカ | 漏電（＋一般的には過電流・短絡） | 漏電保護＋回路保護 | 漏電時／過負荷・短絡時※機種仕様による |
| ノーヒューズブレーカ | 過電流・短絡 | 配線・機器の過電流保護 | 過負荷・短絡時（通常は漏電では動作しない） |
新人 漏電ブレーカは「漏電も見られる遮断器」、NFBは「過電流・短絡を守る遮断器」と覚える方が正確ですか？
先輩 そう。あとは本体の表示で定格感度電流・テストボタン・型式を確認すると、漏電保護の有無を判断しやすいよ。

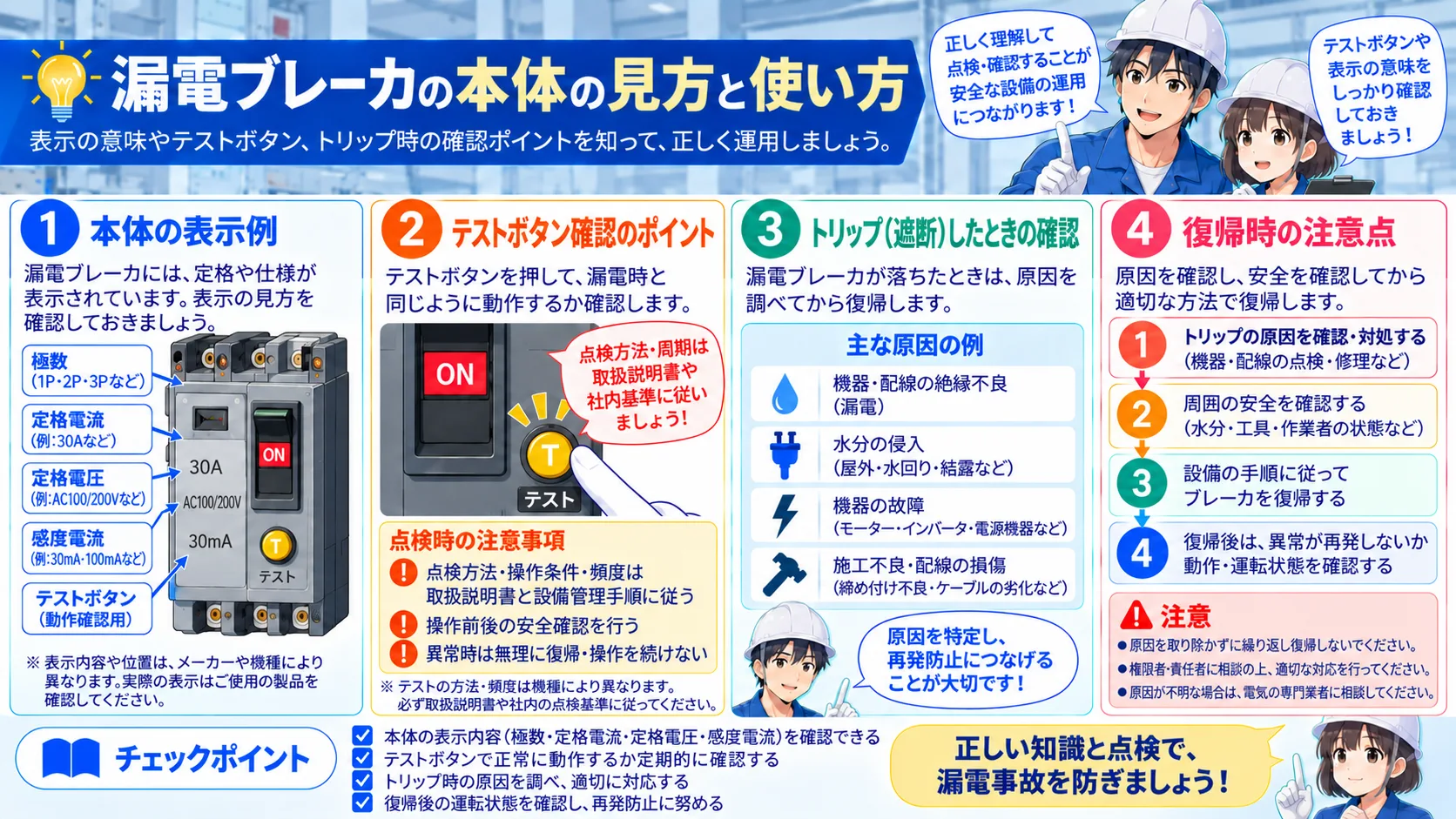

現場で見るときの注意点
漏電ブレーカが落ちたときは、すぐに入れ直す前に、漏電原因を確認することが大事です。 水濡れ、機器の劣化、配線の傷、端子部の汚れなどが原因になることがあります。
復帰操作より先に、原因と安全状態を確認する
トリップ原因が不明な場合や繰り返し遮断する場合は、むやみに復帰を繰り返さず、設備担当者や有資格者の判断を仰ぎます。 復旧方法は設備ごとの安全手順とメーカー資料に従ってください。
- 水まわりや屋外機器で漏電していないか
- 機器の絶縁が悪くなっていないか
- 配線被覆に傷や劣化がないか
- 端子部に水分、粉じん、油分などが付いていないか
- 何度も同じ漏電ブレーカが落ちていないか
原因が分からないまま何度も復帰しない
漏電ブレーカが落ちるのは、漏電の可能性を示す重要なサインです。 原因確認なしで何度も入れ直すと、感電や火災につながるおそれがあります。
テストボタンの役割も知っておく
漏電ブレーカには、引き外し動作を確認するためのテストボタンが付いています。 ただしテストボタンは「回路全体に漏電がないこと」を証明するものではありません。点検方法や頻度は、設備の管理ルールとメーカー説明に従います。
メーカー公式資料・技術参照元
公式資料確認日：2026-10-06
この記事では、漏電遮断器の基本構造、ZCTによる漏れ電流検出、定格感度電流・動作時間、 配線用遮断器との違い、TESTボタン、漏電検出特性の種類を確認するため、 メーカー公式の製品情報・FAQ・技術資料を参照しています。
- 三菱電機FA「漏電遮断器」製品特長 — 漏電遮断器の役割、ZCT・漏電リレー・遮断器で構成される基本構造、漏電検出と遮断の考え方を確認。
- 三菱電機FA FAQ「漏電遮断器のテストボタン」 — TESTボタンが漏電時のトリップ動作を確認するための機能であることと、機種側の動作条件を確認。
- 富士電機機器制御「オートブレーカ・漏電遮断器」 — 配線用遮断器と漏電遮断器の役割の違い、用途・製品選定は製品仕様やカタログに基づくことを確認。
- Schneider Electric FAQ「漏電遮断器のタイプAC／タイプA／タイプBの違い」 — Type AC・Type A・Type Bの検出特性区分を確認。
実機の仕様は対象製品の資料を優先
定格感度電流、動作時間、漏電検出特性、極数、適用電圧、TEST方法、復帰方法などは製品・シリーズで異なります。 実設備での選定・点検・復旧では、対象機種の最新カタログ、仕様書、取扱説明書、設備の安全手順を優先してください。
まとめ：漏電ブレーカは漏電事故から人と設備を守る保護機器
漏電ブレーカは、電気が本来の回路から漏れている状態を検知し、 感電や漏電火災などの事故を防ぐために電源を遮断する保護機器です。
一般的な漏電遮断器は漏電保護に加えて過電流・短絡保護も備えます。 NFBとの違いは、漏電を検出して遮断する機能を持つかを軸に整理すると分かりやすいです。
