フロートスイッチとは？

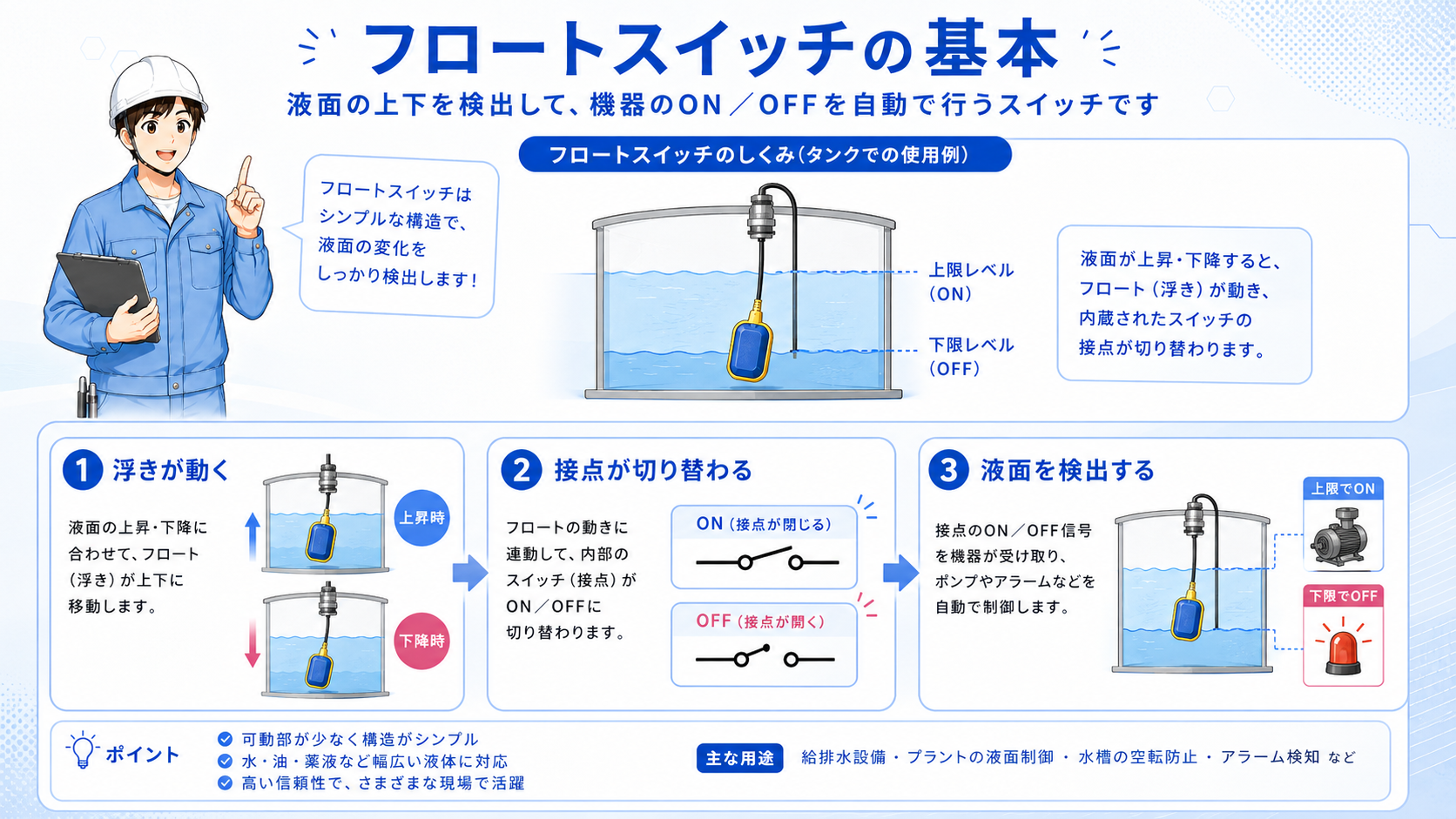

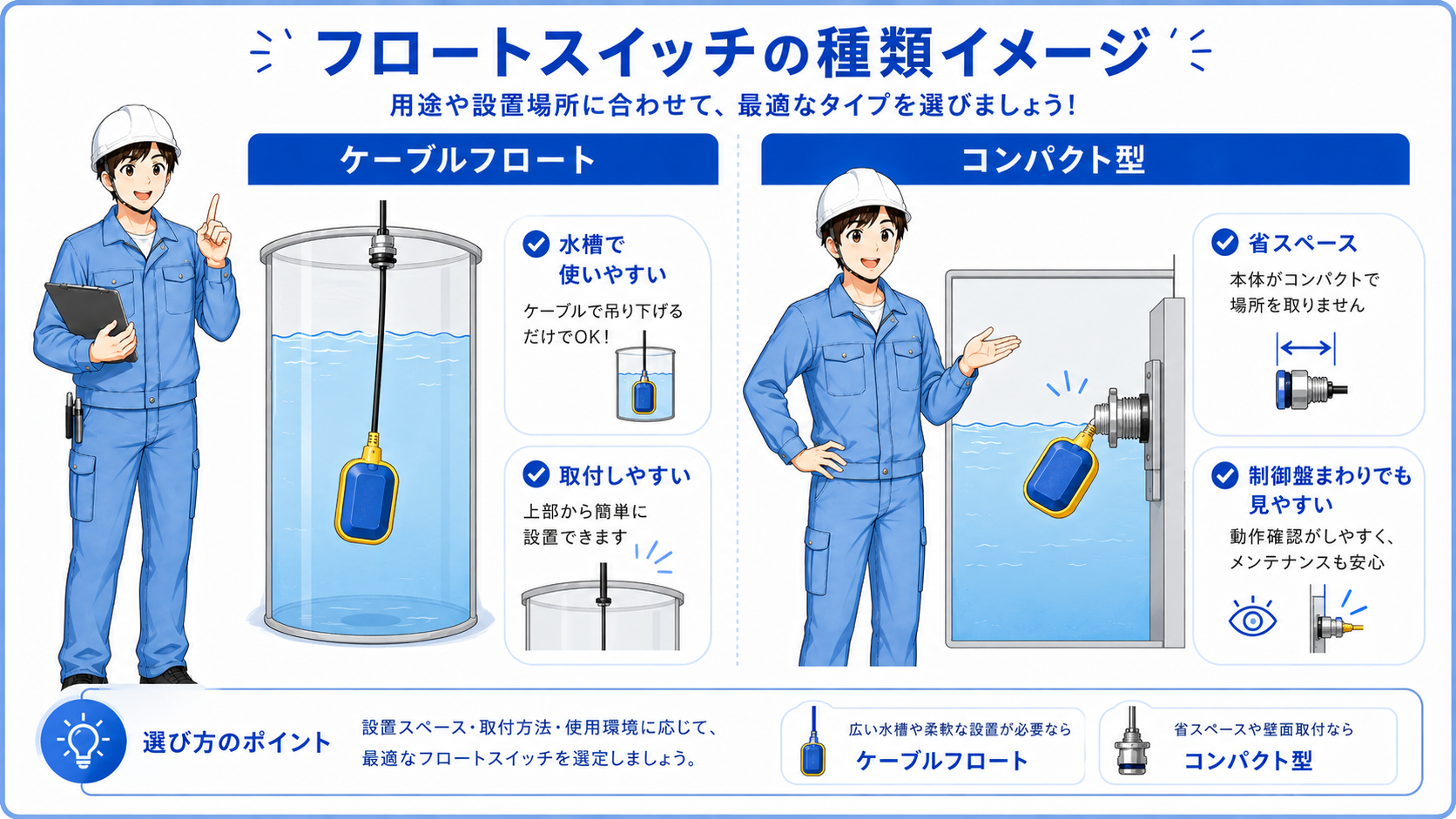

フロートスイッチは、液面が上がったり下がったりした時に、浮きの動きで接点を切り替える部品です。タンク、水槽、ピットなどで、水位や液面の状態を検知するために使われます。
センサーと聞くと難しく感じるかもしれませんが、基本は液面が変わる → 浮きが動く → 接点が切り替わるという流れです。
まずは「浮きが動いてON/OFFする」と考える
フロートスイッチは、液面の高さそのものを細かく数値で測るというより、ある高さを超えたか、下回ったかをON/OFFで見る部品として考えると分かりやすいです。
先輩フロートスイッチは、液面の高さを電気信号に変える部品だよ。
後輩水位が上がったか下がったかを、接点で見るんですね。
どこで使うか
フロートスイッチは、ポンプ制御や液面警報でよく使われます。たとえば、液面が上がりすぎたらポンプを止める、液面が下がりすぎたら空運転を防ぐ、異常水位で警報を出す、といった使い方です。
現場では、タンクの中、排水ピット、給水槽、機械装置の液体タンクなどで見かけることがあります。
満水検知
液面が上限に達したことを検知し、あふれ防止や停止信号に使います。
空転防止
液面が下がりすぎた時に、ポンプを守るための停止信号に使います。
ポンプ起動
一定の水位まで下がったら給水を始める、一定の水位まで上がったら排水を始めるなどの制御に使います。
警報出力
異常水位をランプやブザーに知らせる信号として使うことがあります。
高さの意味を先に決める
同じフロートスイッチでも、上限用なのか下限用なのかで回路の意味が変わります。図面を見る時は、どの高さを検知したいのかを先に確認すると読みやすくなります。
上限検知と下限検知の違い
上限検知は、液面が上がりすぎたことを見ます。下限検知は、液面が下がりすぎたことを見ます。どちらも液面を検知する点は同じですが、設備を止めたいのか、動かしたいのか、警報を出したいのかで使い方が変わります。
また、フロートの向きや接点構成によって、液面が上がった時にONになるのか、OFFになるのかが変わる場合があります。実機では必ず仕様や図面と合わせて確認します。
| 項目 | 上限検知 | 下限検知 |
|---|---|---|
| 主な目的 | 満水、あふれ防止、高水位警報 | 空転防止、低水位警報、補給開始 |
| よくある動作 | ポンプ停止、排水開始、警報出力 | ポンプ停止、給水開始、警報出力 |
| 見るポイント | 液面上昇時に接点がどう変わるか | 液面下降時に接点がどう変わるか |
| 注意点 | 満水時に停止させたいのか、警報だけ出したいのかを確認する | 空転防止なのか、補給開始なのかを確認する |
NO/NC表記だけで早合点しない
フロートスイッチは、取付向きや動作方向で接点の見え方が変わることがあります。図面、実機、仕様書を合わせて見て、どの液面状態でONになるかを確認するのが安全です。

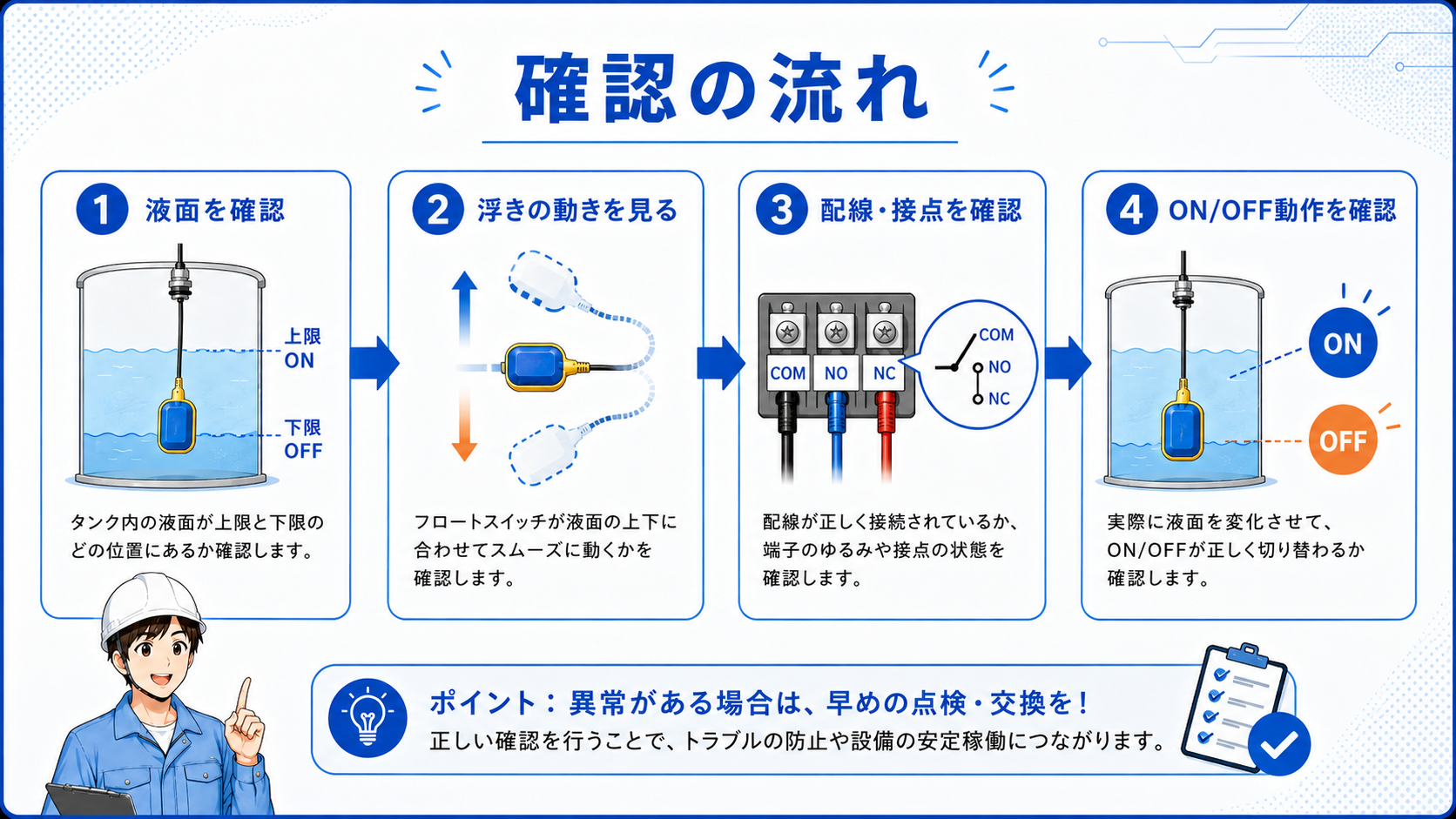

動かない時の確認ポイント
フロートスイッチが反応しない時は、電気側だけを見るのではなく、浮きが物理的に動いているかも確認します。汚れや異物で浮きが引っかかると、液面が変わっても接点が切り替わらないことがあります。
- 液面が検知高さまで来ているか
- 浮きが引っかかっていないか
- 汚れ、異物、スケールが付着していないか
- スイッチの導通が液面変化に合わせて変わるか
- 配線の断線や端子ゆるみがないか
- PLC入力やリレー入力が変化するか
- 図面上の入力番号と実機配線が一致しているか
槽やピットの点検は安全を優先する
水槽やピットでは、転落、感電、汚水接触、酸欠などの危険があります。実機では現場の安全手順に従い、必要な保護具と監視体制を整えて作業してください。
まとめ
フロートスイッチは、液面の上下を接点信号として扱うための基本部品です。上限検知と下限検知の違いを押さえると、ポンプ制御や警報回路の意味が見えやすくなります。
点検時は、液面、浮き、導通、入力の順で見て、機械側の問題か電気側の問題かを切り分けるのがポイントです。
