フロースイッチとは？流れを検出する考え方を初心者向けに整理

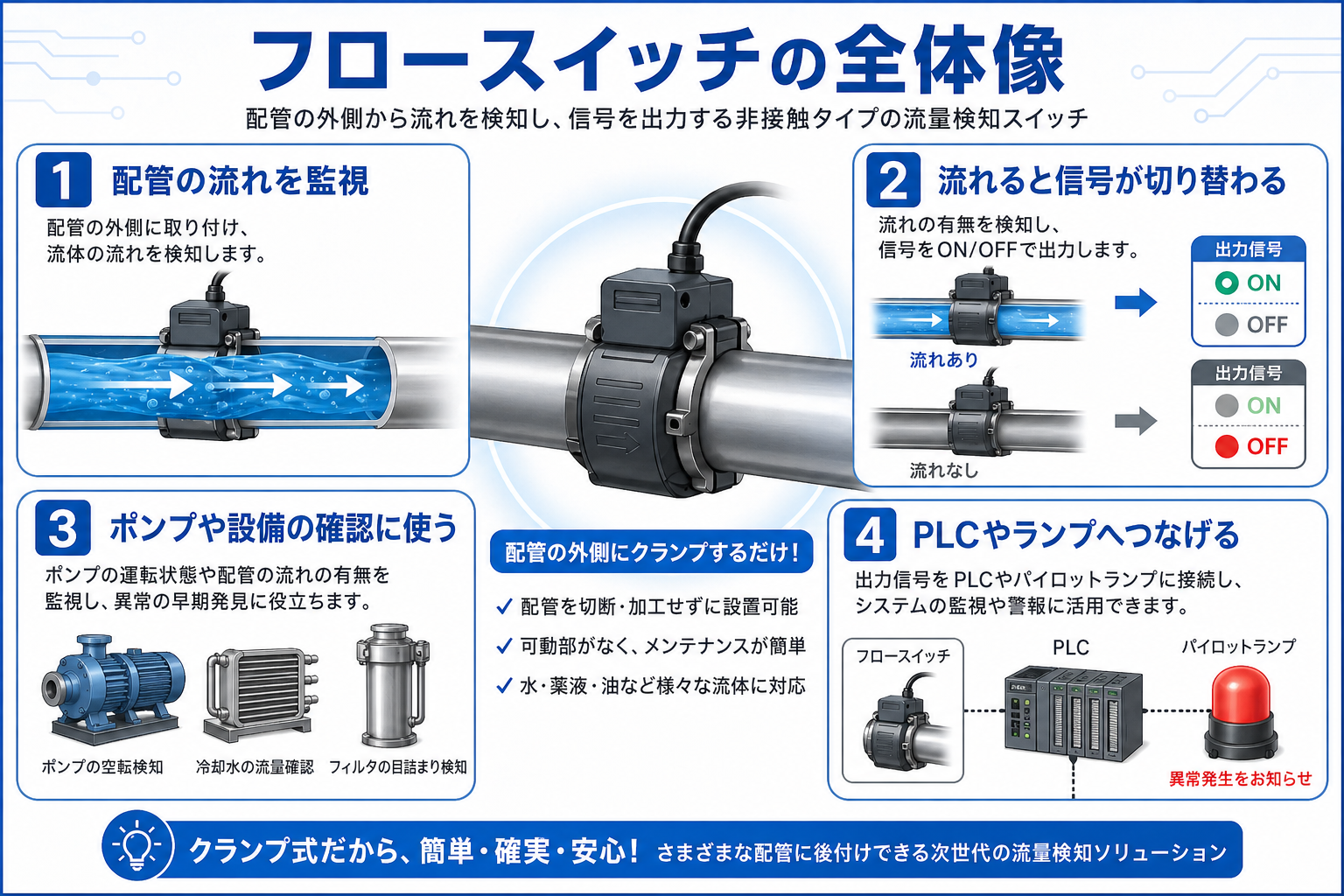

フロースイッチの全体像

フロースイッチは、配管の中を水・薬液・油・冷却水などが流れているかどうかを確認するための機器です。

以前からある羽根式や機械式のものもありますが、最近の現場では、配管の外側に挟み込むように取り付けて流れを検出するタイプもよく使われます。

配管を切らずに後付けしやすく、メンテナンス性も高いので、ポンプの運転確認、冷却水の流量確認、装置の異常監視などで使いやすい部品です。

先輩フロースイッチは「流れているか」を見る機器です。最近は配管を切らず、外から取り付けるタイプも多いので、後付けや改造でも扱いやすいです。

新人圧力を見る圧力スイッチと違って、フロースイッチは実際に流れているかを見るんですね。

フロースイッチの基本の考え方

フロースイッチで見るポイントは、流れの有無・取付位置・出力信号です。

流体が配管内を流れると、フロースイッチがその状態を検出して、ON/OFF信号やアナログ信号として出力します。PLCでは、その信号を入力として受け取り、運転条件や異常監視に使います。

外付けタイプの場合は、配管を切らずに取り付けられる一方で、配管材質、配管の満水状態、取付位置、気泡や汚れの影響を確認する必要があります。

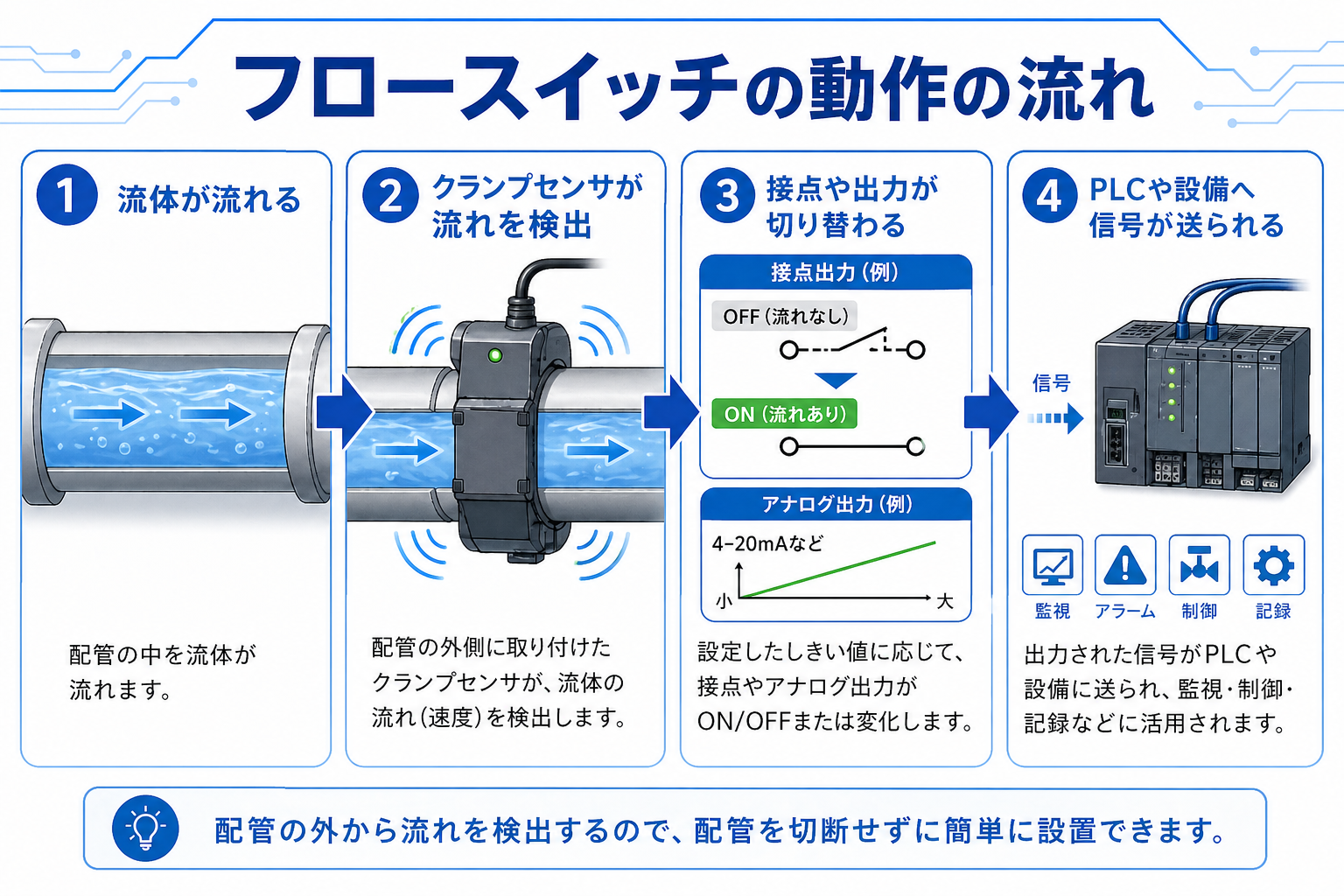

フロースイッチの動作の流れ

フロースイッチは、流体が流れることで検出部が反応し、設定条件に応じて出力が切り替わります。外付けタイプでは、配管の外側から流れの状態を検出するイメージです。

たとえば冷却水ラインで、一定以上の流れがある時だけ運転許可を出す、流れが止まったら異常を出す、といった使い方があります。

PLC側では、単純に入力ON/OFFとして見る場合もあれば、アナログ出力を読み取って流量の目安として扱う場合もあります。初心者向けには、まず「流れありでON」「流れなしでOFF」と考えると分かりやすいです。

まずはON/OFFの見方からでOK

流量を細かく数値で見る前に、設備としては「流れているか」「止まっているか」を確認したい場面が多いです。最初はON/OFF入力として整理すると追いやすいです。

現場でよく使う場面

フロースイッチは、流れが止まると設備に影響が出る場所でよく使います。

特に、冷却水や循環水、薬液ライン、フィルタ前後、ポンプまわりなどでは、流れの有無を見て異常を早めに拾うことが大切です。

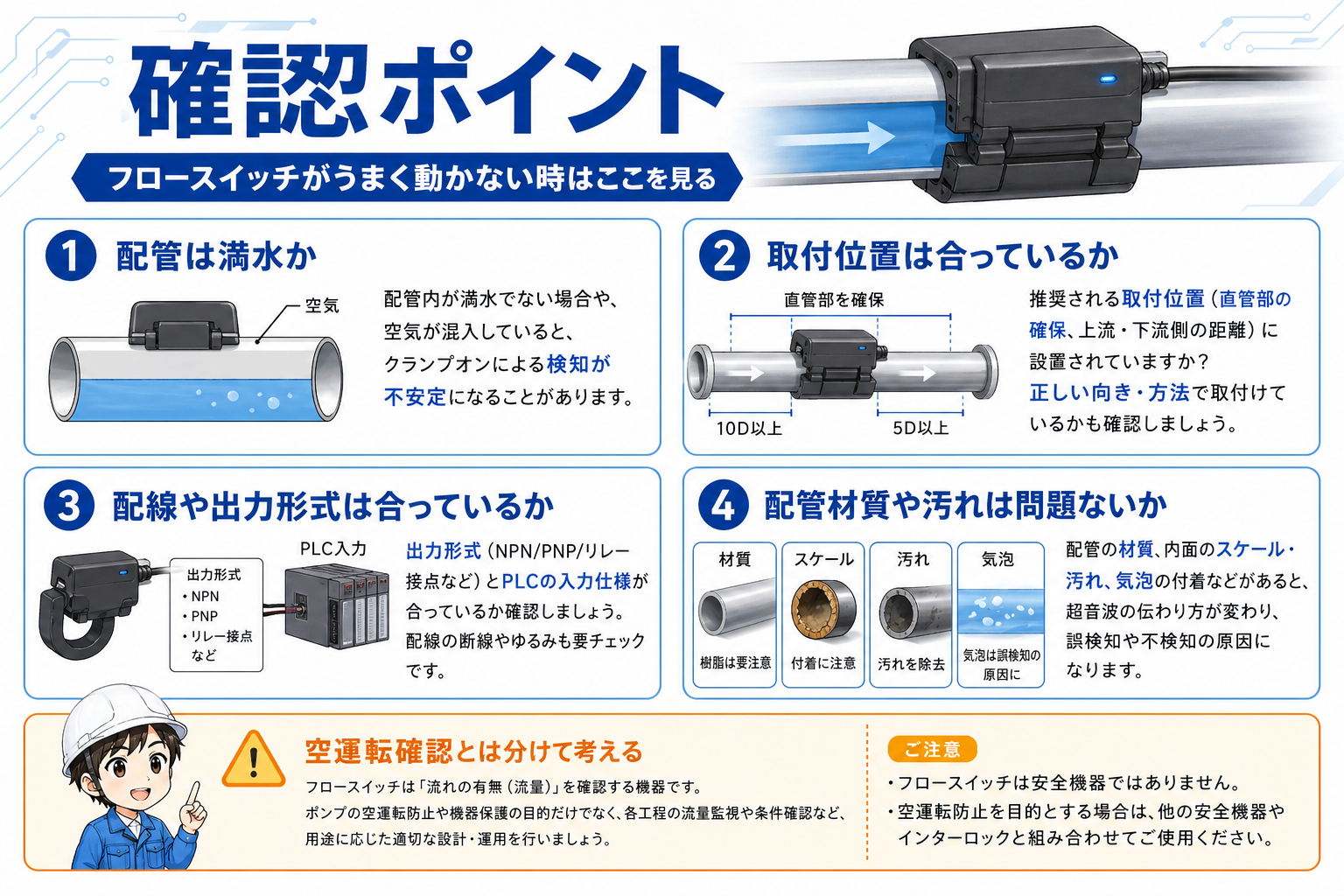

フロースイッチがうまく動かない時の確認ポイント

フロースイッチが思った通りに動かない時は、機器本体だけでなく、配管の状態、取付位置、配線、出力形式、流体の状態を分けて確認します。

特に外付けタイプでは、配管が満水でない、気泡が多い、直管部が足りない、配管材質が合っていない、といった条件で検出が不安定になることがあります。

空運転防止とは分けて考える

フロースイッチは流れの有無を確認する機器です。ポンプ保護や安全に関わる停止条件では、ほかの保護機器やインターロックと組み合わせて考える必要があります。

圧力・流れ・ポンプ運転を分けて見る

ポンプが動いている、圧力がある、流れている、はそれぞれ別の状態です。トラブル時はこの3つを分けて確認すると、原因を追いやすくなります。

あわせて読みたい記事

フロースイッチは、圧力スイッチ、アナログ入力、センサ、入力と出力の基礎とつながる内容です。周辺の基礎も一緒に見ると、PLCで信号を追いやすくなります。
