オームの法則とは
オームの法則は、電圧・電流・抵抗の関係を表す基本法則です。電気の計算では、まずこの3つの関係を理解すると、その後の回路や制御盤の記事が読みやすくなります。
基本式は V＝I×R
電圧 V ＝ 電流 I × 抵抗 R と覚えます。Vはボルト、Iはアンペア、Rはオームで表します。
先輩式を丸暗記するより、「電圧・電流・抵抗の3つが関係している」と捉えるのが最初のポイントです。
後輩V・A・Ωのうち2つが分かれば、残り1つを求められるんですね。

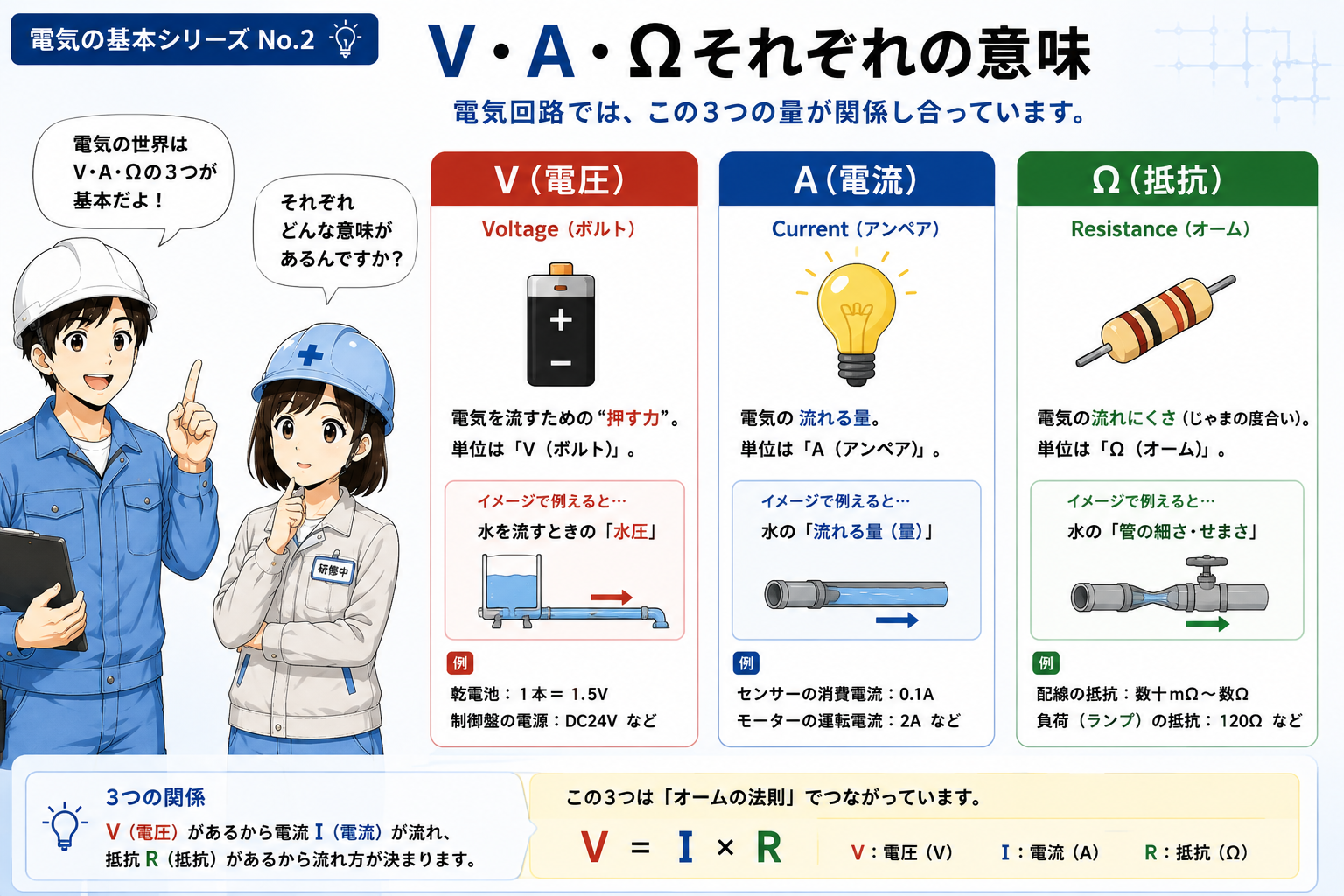

V・A・Ωと基本式
オームの法則では、電圧 V、電流 I、抵抗 Rの3つを使います。記号と単位を混同しないことが大切です。
電圧 V
単位はV（ボルト）。電位差を表します。
電流 I
単位はA（アンペア）。電荷の流れの大きさを表します。
抵抗 R
単位はΩ（オーム）。電流の流れにくさを表します。

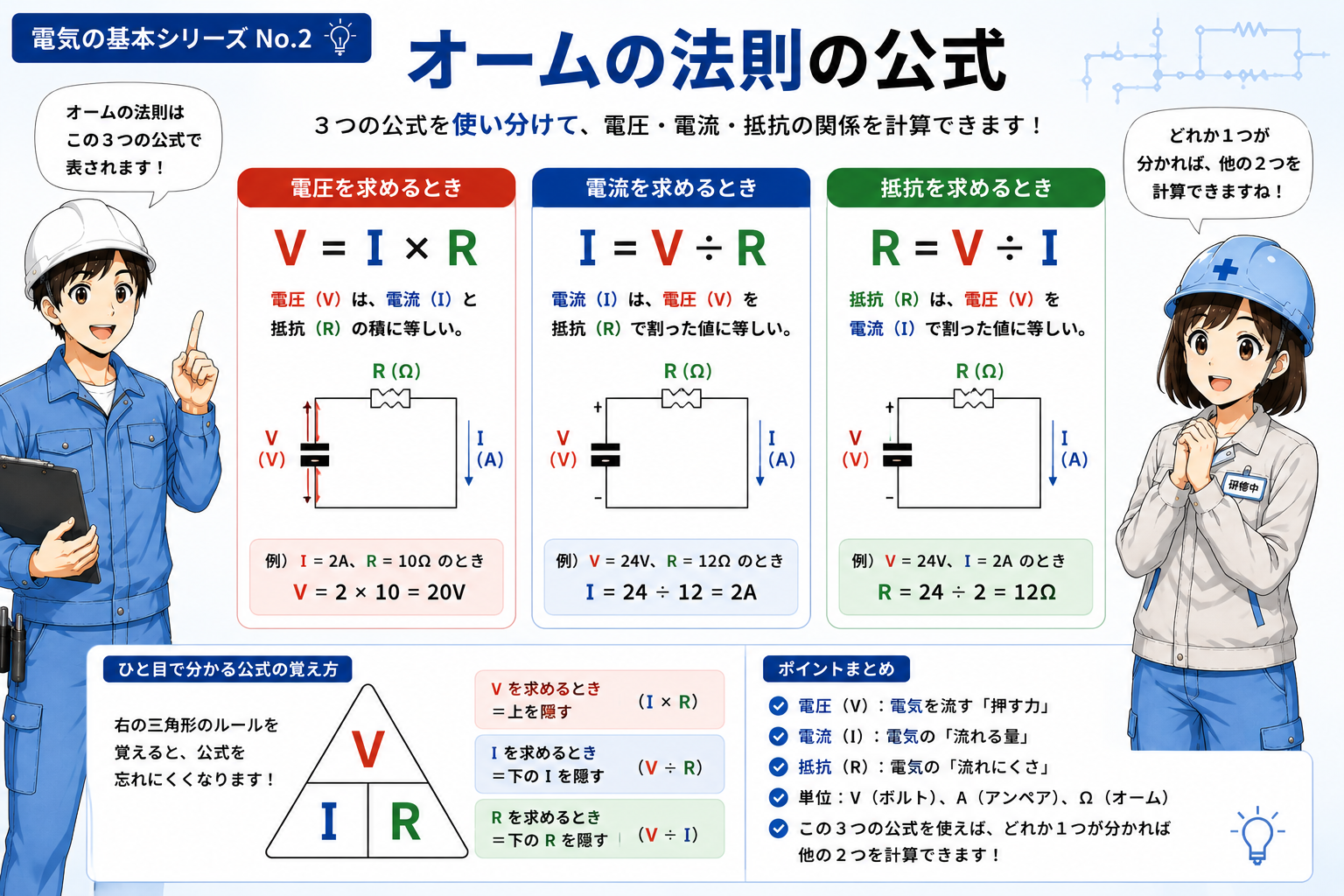

電圧・電流・抵抗の3つの求め方
求めたいものによって式を変形します。基本式 V＝I×R から、電流と抵抗の式も作れます。
電圧を求める
V＝I×R
電流を求める
I＝V÷R
抵抗を求める
R＝V÷I
単位をそろえて考える
基本の計算では、V・A・Ωの組み合わせを確認します。mAやkΩなど接頭語が付く場合は、そのまま数字だけを式へ入れず、単位の意味を確認してから計算します。

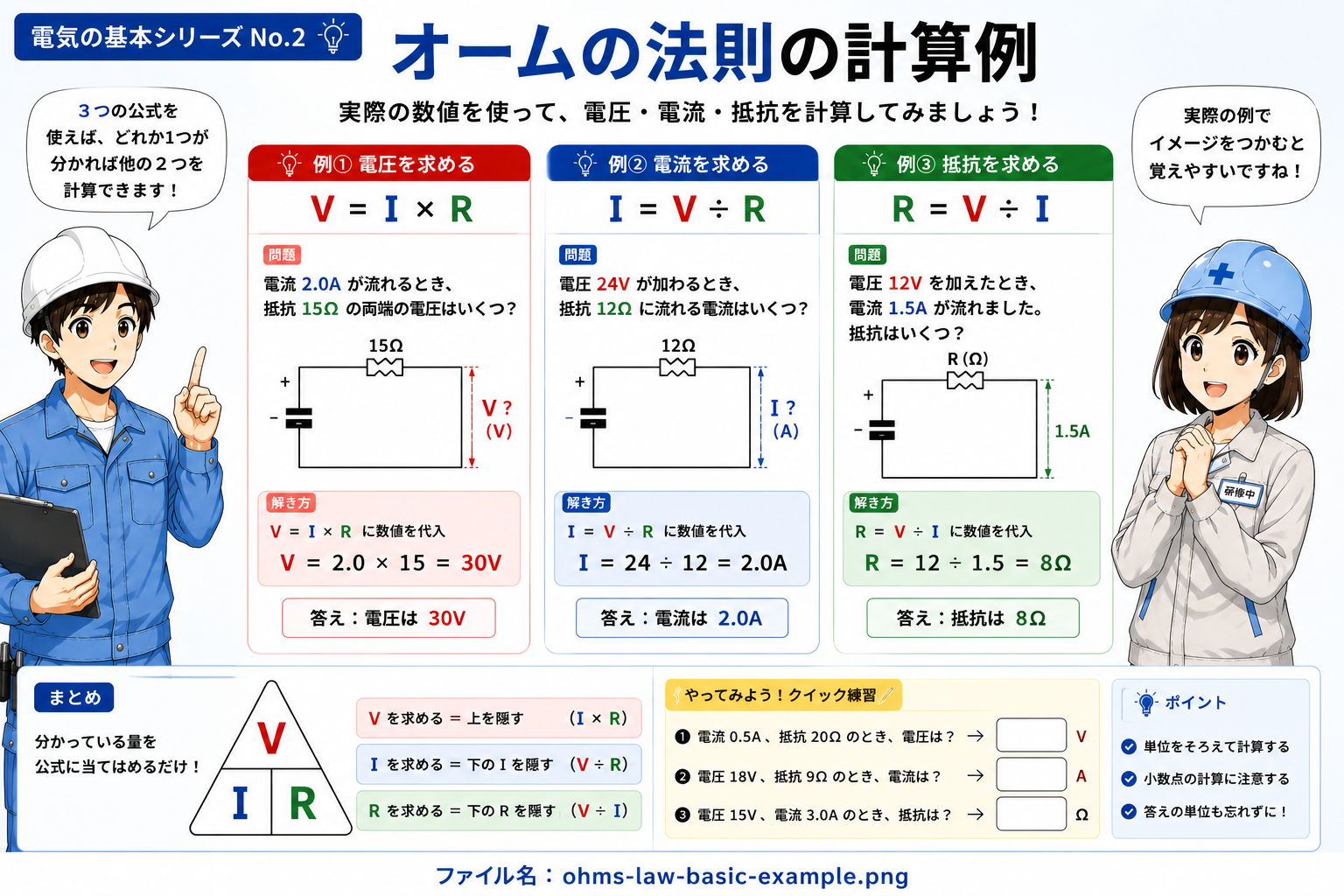

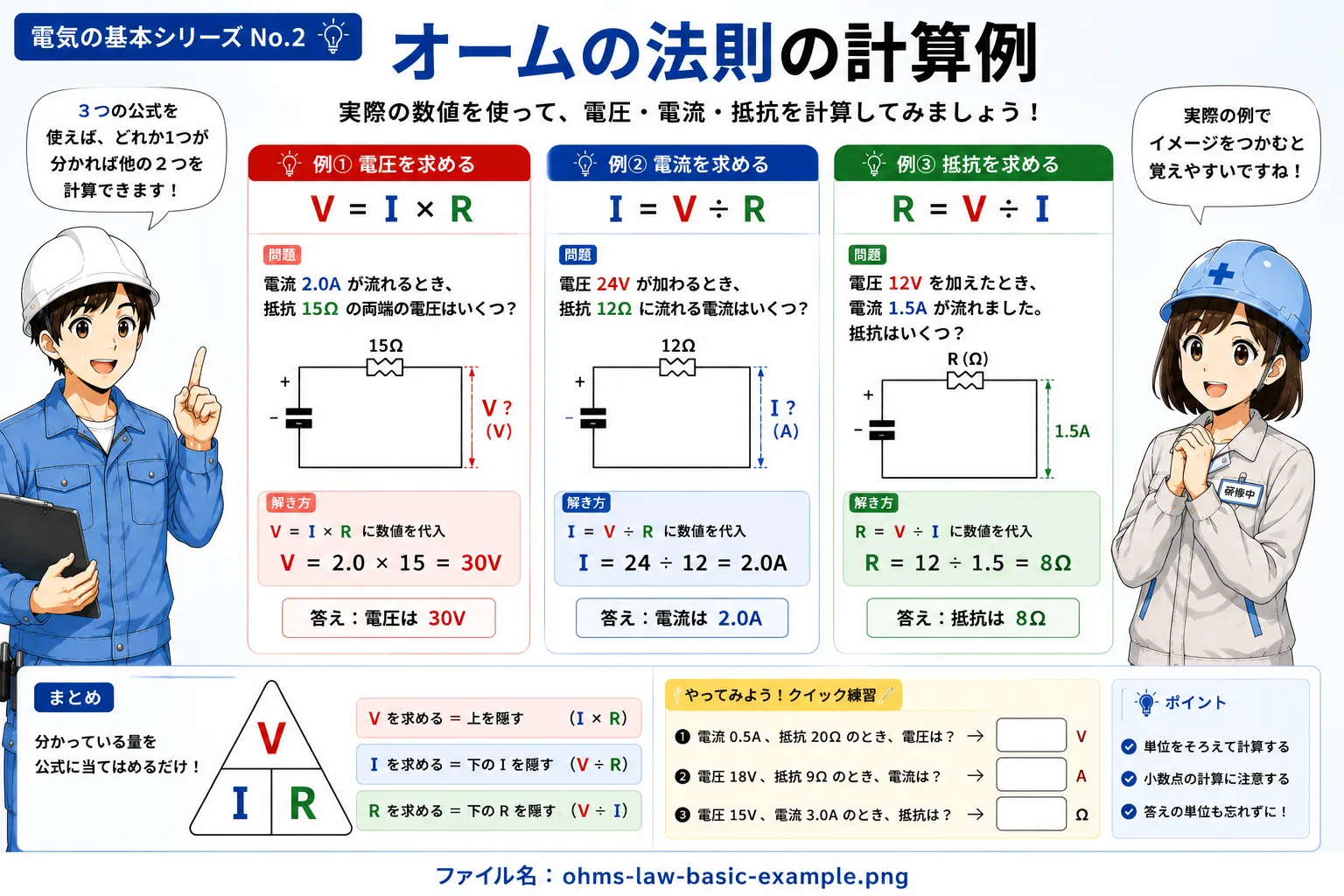

オームの法則の簡単な計算例
ここでは考え方をつかむために、単純化した例で確認します。実設備の設計値を決めるための手順ではありません。
例1：電圧
電流2A、抵抗6Ωなら、V＝2×6＝12V。
例2：電流
電圧12V、抵抗6Ωなら、I＝12÷6＝2A。
例3：抵抗
電圧12V、電流2Aなら、R＝12÷2＝6Ω。
答えより「式を選べること」が大切
初心者のうちは、暗算の速さよりも、何を求めるのか → 使う式 → 単位の順番で整理できることを優先しましょう。

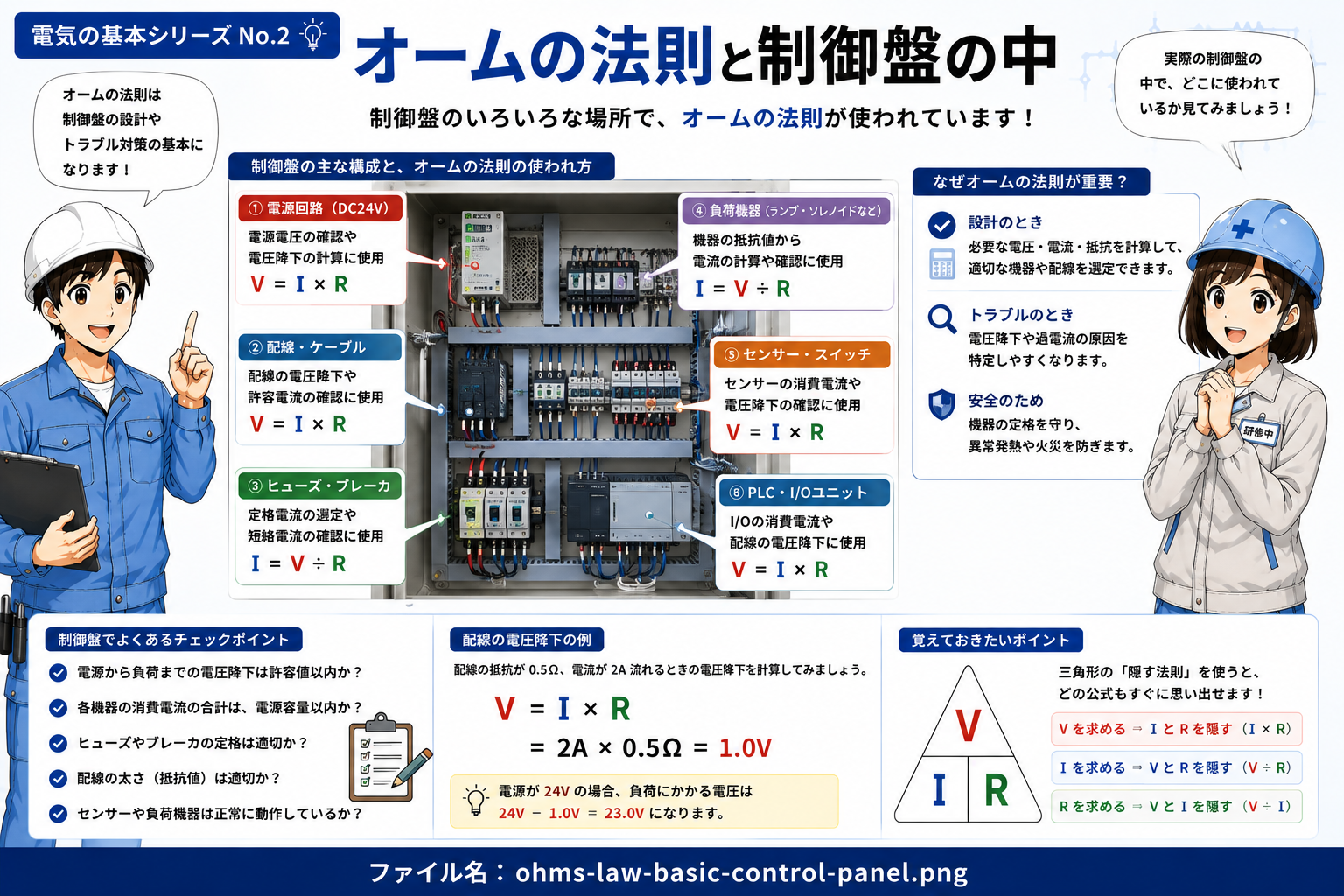

DC24V・制御盤の学習とどうつながる？
制御盤ではDC24V電源、センサー、リレー、表示灯など多くの機器が登場します。オームの法則は、こうした回路で電圧・電流・抵抗の関係を考える土台になります。
実設備では計算式だけで判断しない
実際の機器には定格、内部回路、突入電流、温度条件など多くの要素があります。この記事の単純な計算例を、そのまま実設備の部品選定や作業判断に使わないでください。
オームの法則でよくある間違い
V・A・Ωを混同する
記号と単位をセットで確認します。Vは電圧、Aは電流、Ωは抵抗です。
掛け算と割り算を逆にする
まず基本式V＝I×Rへ戻り、求めたいものに合わせて式を整理します。
単位を見ずに数字だけ入れる
mAやkΩなどが混ざるときは、数字だけでなく単位まで確認します。
先輩迷ったら「求めたいものは何か」「分かっている値は何か」の2点を書き出すと整理しやすいですよ。
まとめ：オームの法則はV・A・Ωをつなぐ基本式
- 基本式は V＝I×R
- 電流を求める式は I＝V÷R
- 抵抗を求める式は R＝V÷I
- 計算前に「何を求めるか」と単位を確認する
- 実設備ではオームの法則だけでなく、機器仕様・図面・メーカー資料なども確認する
オームの法則が分かると、次に学ぶ電力、直列・並列回路、DC24V電源などの理解につながります。
