電圧・電流・抵抗とは
電気を学び始めると、最初に出てくるのが 電圧 電流 抵抗 です。この3つは別々に覚えるより、互いの関係で理解すると分かりやすくなります。
まず大まかには、電圧が電気を流そうとし、電流が実際に流れ、抵抗がその流れにくさに関係すると考えてください。
まずはこう覚える
電圧＝V、電流＝A、抵抗＝Ω。この3つの意味を理解することが、DC24V回路やセンサー、PLC、モーターを学ぶための入口です。
先輩最初は3つを暗記するより、「電圧があって、回路がつながると電流が流れ、その流れ方に抵抗が関係する」とつなげて覚えるといいよ。
後輩V・A・Ωを別々の記号として覚えるより、ひとつの回路の中で考えた方が分かりやすいんですね。

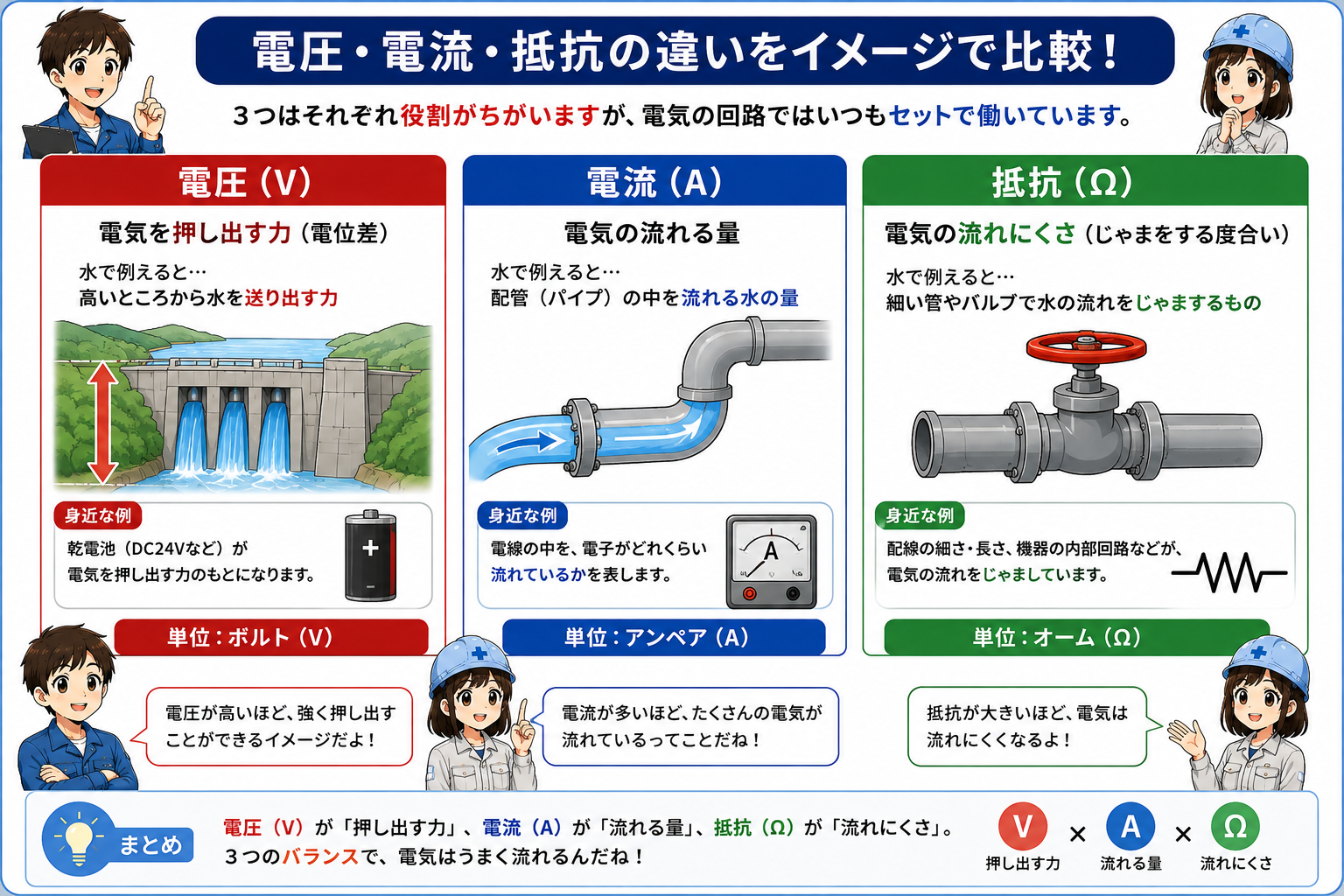

電圧・電流・抵抗の基本構成
電圧
電流を流そうとする電気的な差。単位はV（ボルト）です。
電流
回路の中を流れる電気の量。単位はA（アンペア）です。
抵抗
電流の流れにくさを表す量。単位はΩ（オーム）です。
電圧とは
電圧は、2点の間にある電気的な差を表す量です。単位はV（ボルト）です。 制御の現場では、DC24V、AC100V、AC200Vなどの表示を見かけます。
電流とは
電流は、回路を流れる電気の量を表すものです。単位はA（アンペア）です。 同じ電圧でも、つながっている負荷によって流れる電流は同じとは限りません。
抵抗とは
抵抗は、電流の流れにくさを表す量です。単位はΩ（オーム）です。 同じ電圧を加えた場合、抵抗が大きいほど電流は小さくなり、抵抗が小さいほど電流は大きくなる関係があります。

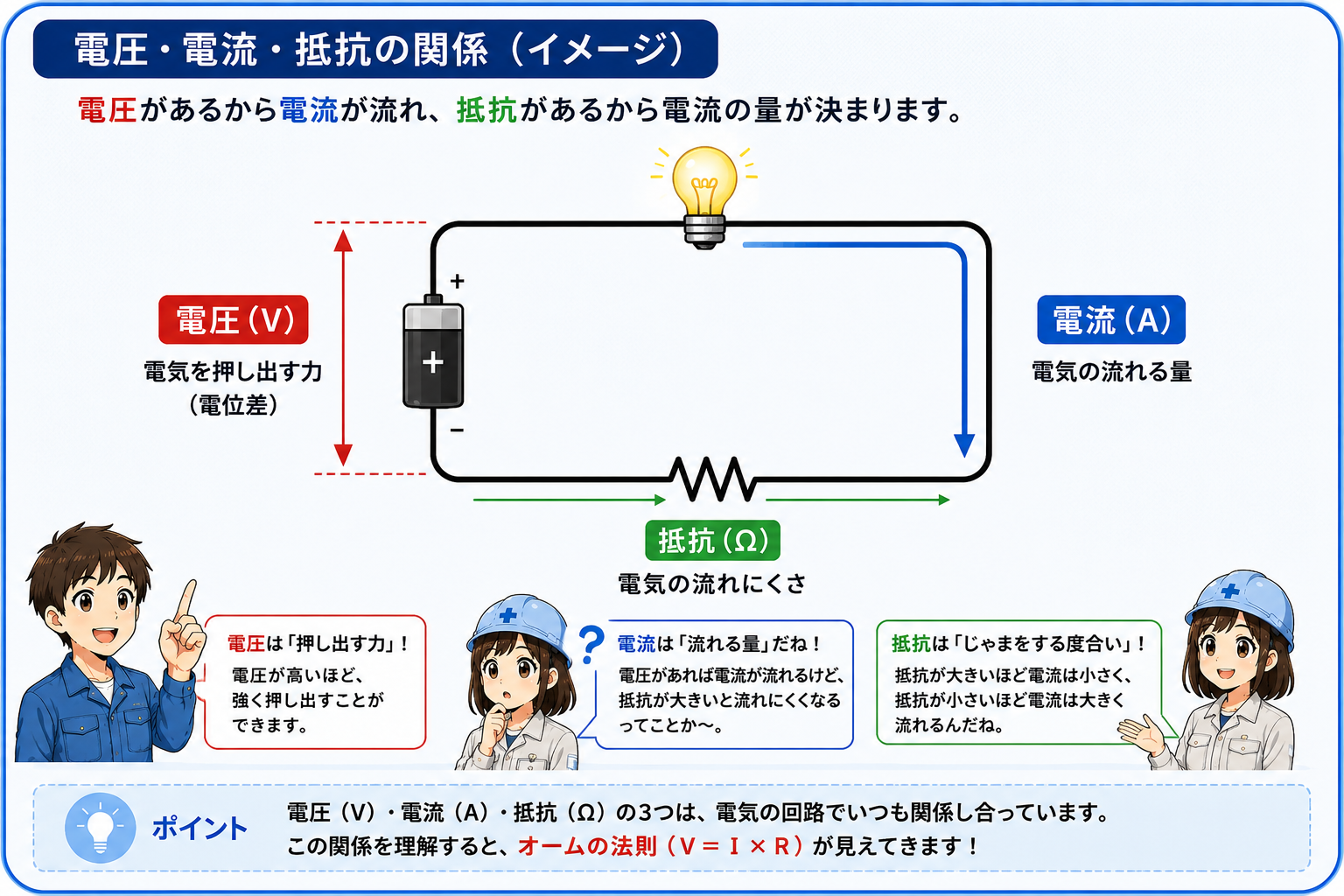

電圧・電流・抵抗はどう関係する？
| 項目 | 記号・単位 | 初心者向けの見方 | 制御で見る例 |
|---|---|---|---|
| 電圧 | V | 電流を流そうとする電気的な差 | DC24V、AC100V、AC200Vなど |
| 電流 | A | 回路を実際に流れる電気の量 | センサーやリレー、モーターなどの負荷電流 |
| 抵抗 | Ω | 電流の流れにくさ | 抵抗器だけでなく、負荷や回路を考える基礎 |
関係で覚える
同じ抵抗なら電圧が高いほど電流は大きくなり、同じ電圧なら抵抗が大きいほど電流は小さくなります。この関係を式にしたものがオームの法則です。

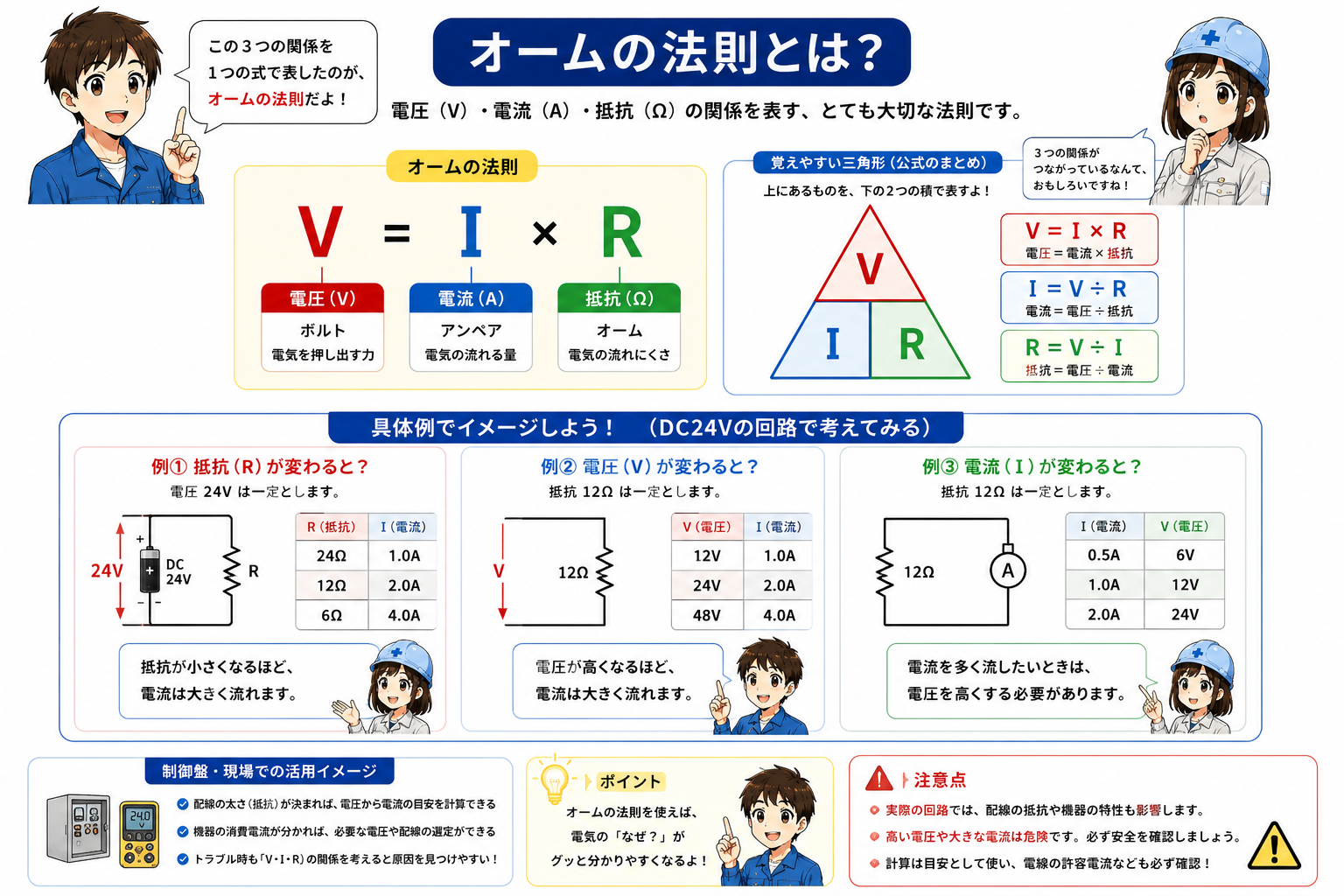

オームの法則につながる
電圧・電流・抵抗の関係を表す代表的な法則が オームの法則 です。
基本式
V ＝ I × R 電圧 ＝ 電流 × 抵抗
式を変形すると、電流は「電圧 ÷ 抵抗」、抵抗は「電圧 ÷ 電流」で求められます。 ここでは計算を急ぐより、まず3つの意味と関係をつかむことを優先してください。
この記事では計算を深掘りしない
オームの法則の計算例や式の使い分けは、次の基礎記事で詳しく整理します。ここでは「V・A・Ωが互いに関係している」と理解できれば十分です。

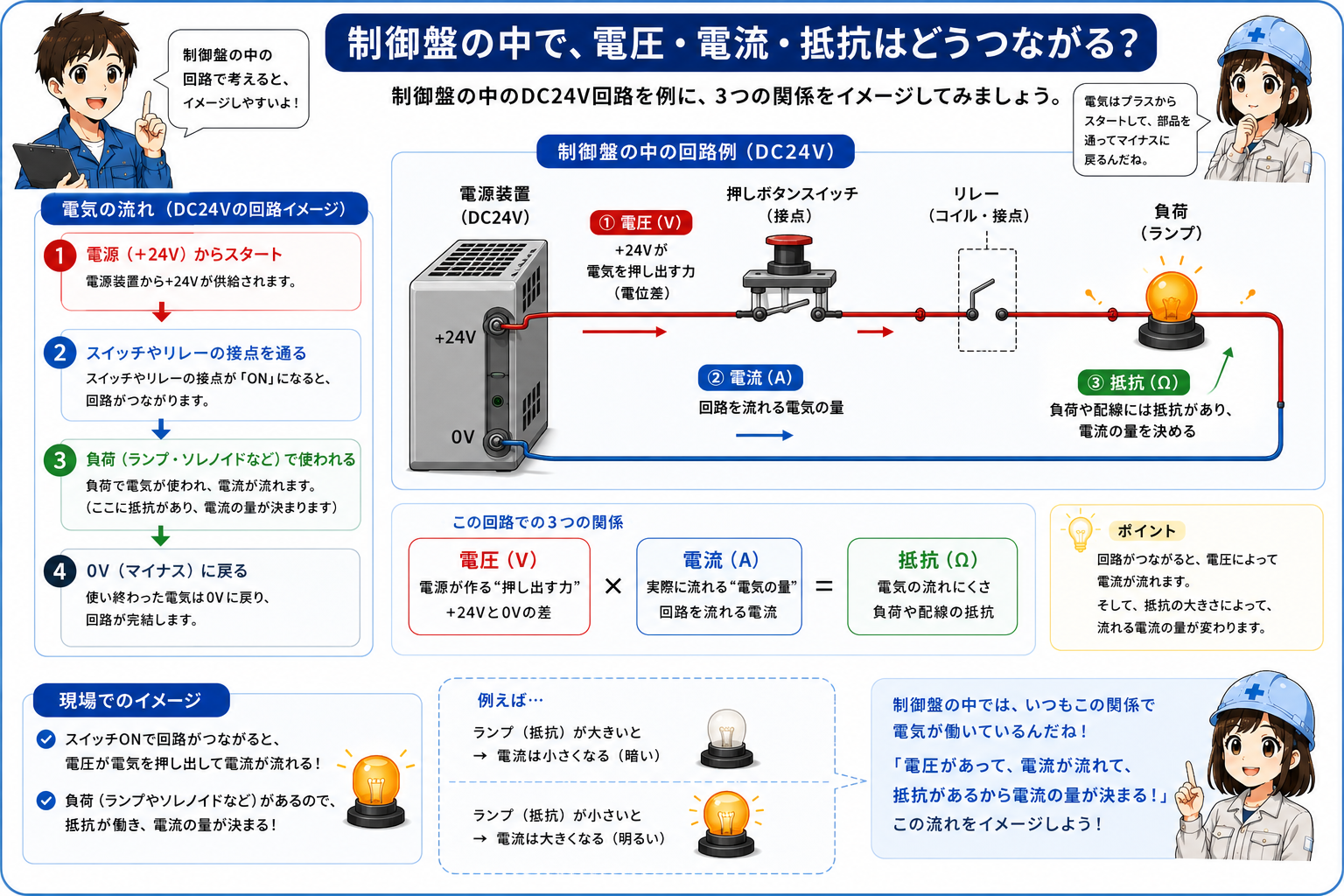

制御盤ではどうつながる？
電圧・電流・抵抗は、教科書だけの話ではありません。制御盤の中では、電源、配線、センサー、リレー、PLC、モーターなどを理解する土台になります。
電源を見る
まず「何Vの電源か」を確認します。DC24Vなのか、ACなのかで回路の前提が変わります。
負荷を見る
センサー、リレー、表示灯など、接続する負荷によって必要な電流は異なります。
回路の流れを見る
電源から負荷までどこを電流が流れるか考えると、配線図を追いやすくなります。
保護との関係を見る
電流が大きくなりすぎる状態を考えると、ブレーカーや保護機器の記事にもつながります。
先輩制御盤を見る時も、「何Vで、どの負荷に、どれくらい電流が流れるか」という考え方が基本になるよ。
後輩だからDC24V電源やブレーカーの記事を読む前に、この3つを知っておくと理解しやすいんですね。
よくある勘違い
| よくある勘違い | 整理のしかた |
|---|---|
| 電圧があれば、いつでも大きな電流が流れる | 流れる電流は、電圧だけでなく回路や負荷の抵抗との関係で決まります。 |
| 24Vなら全部同じ | 同じ24VでもAC/DC、必要電流、機器仕様などは別に確認が必要です。 |
| 抵抗は抵抗器だけの話 | 抵抗という考え方は、電流の流れ方や負荷を理解する基礎にもなります。 |
実際の設備では安全ルールを優先
電気の基礎を理解することと、実際の通電設備を扱うことは別です。設備の図面、メーカー資料、現場の安全ルールを優先し、資格・教育・権限が必要な作業や通電状態での測定・配線作業をこの記事だけを根拠に行わないでください。
まとめ：電圧・電流・抵抗は電気を読むための3つの基本
電圧は電流を流そうとする電気的な差、電流は回路を流れる電気の量、抵抗は電流の流れにくさを表します。
この3つは別々の言葉ではなく、互いに関係しています。次にオームの法則を学ぶと、V・A・Ωを計算としてつなげられるようになります。
この記事の結論
電圧 電流 抵抗 の意味を押さえ、3つの関係を理解すると、DC24V、センサー、リレー、PLC、モーターなどの基礎へ進みやすくなります。
