動力線と信号線の分け方とは？制御盤のノイズ対策をやさしく解説

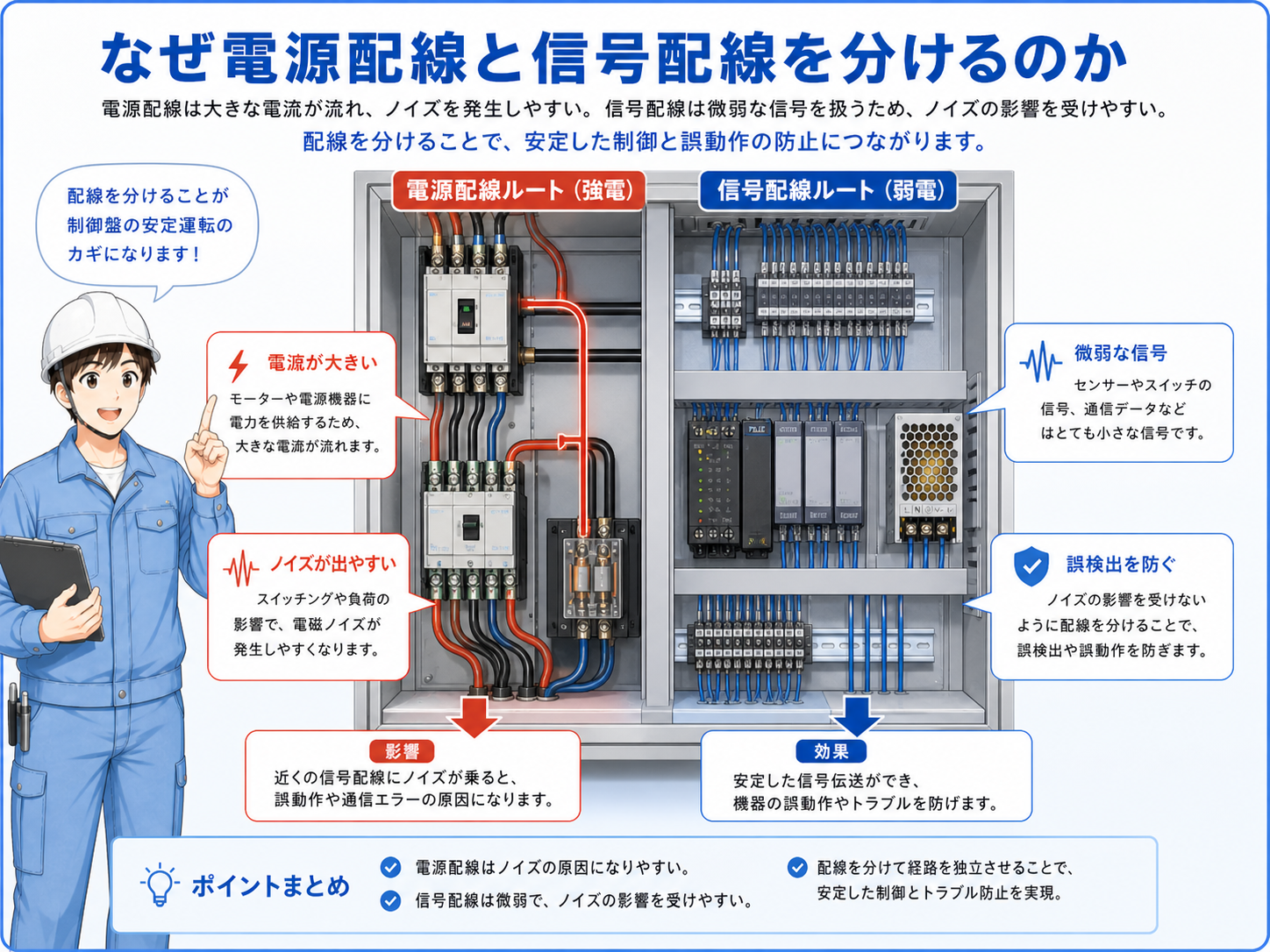

動力線と信号線を分ける理由

動力線とは、モーター、インバータ、サーボ、ヒーターなど、大きめの電流が流れる回路の電線です。 信号線とは、センサー、スイッチ、PLC入力、通信、アナログ信号など、状態や情報を伝えるための電線です。

動力線は、電流が大きかったり、インバータのように高速で電圧を切り替えたりするため、ノイズ源になりやすいです。 一方、信号線は小さな電圧や弱い信号を扱うことが多く、ノイズの影響を受けやすいです。

そのため、制御盤内では動力線と信号線をできるだけ分けることが基本になります。

先輩動力線と信号線は、同じダクトにぎゅうぎゅうに入れればいいわけじゃないよ。ノイズの影響を考えて、ルートを分けるのが大事なんだ。

後輩見た目をきれいにするだけじゃなくて、ノイズを拾わないように分けるんですね。

制御盤内での基本構成

制御盤では、主回路やモーター線、インバータの出力線などを通すルートと、センサー線やPLC入力、通信線などを通すルートを分けることがあります。

同じ盤内でも、左側に動力系、右側に制御系、上側に電源系、下側に信号系など、装置や設計によってルートを分けます。 大切なのは、ノイズ源と弱い信号を近づけすぎないことです。

配線ダクトを使う場合も、動力線と信号線を同じ場所にまとめすぎないように考えます。 盤内の見た目だけでなく、信号の安定性も意識します。

動力線・信号線として見分ける代表例

動力線か信号線かを見分けるには、電線の太さ、行き先、接続先の機器、図面の回路名を確認します。 太い線だから必ず動力線とは限りませんが、モーターやヒーターへ向かう線は動力系として見ることが多いです。

信号線は、センサー、リミットスイッチ、エンコーダ、ロードセル、通信、アナログ入力などに関係します。 特にアナログ信号や通信線は、ノイズの影響に注意します。

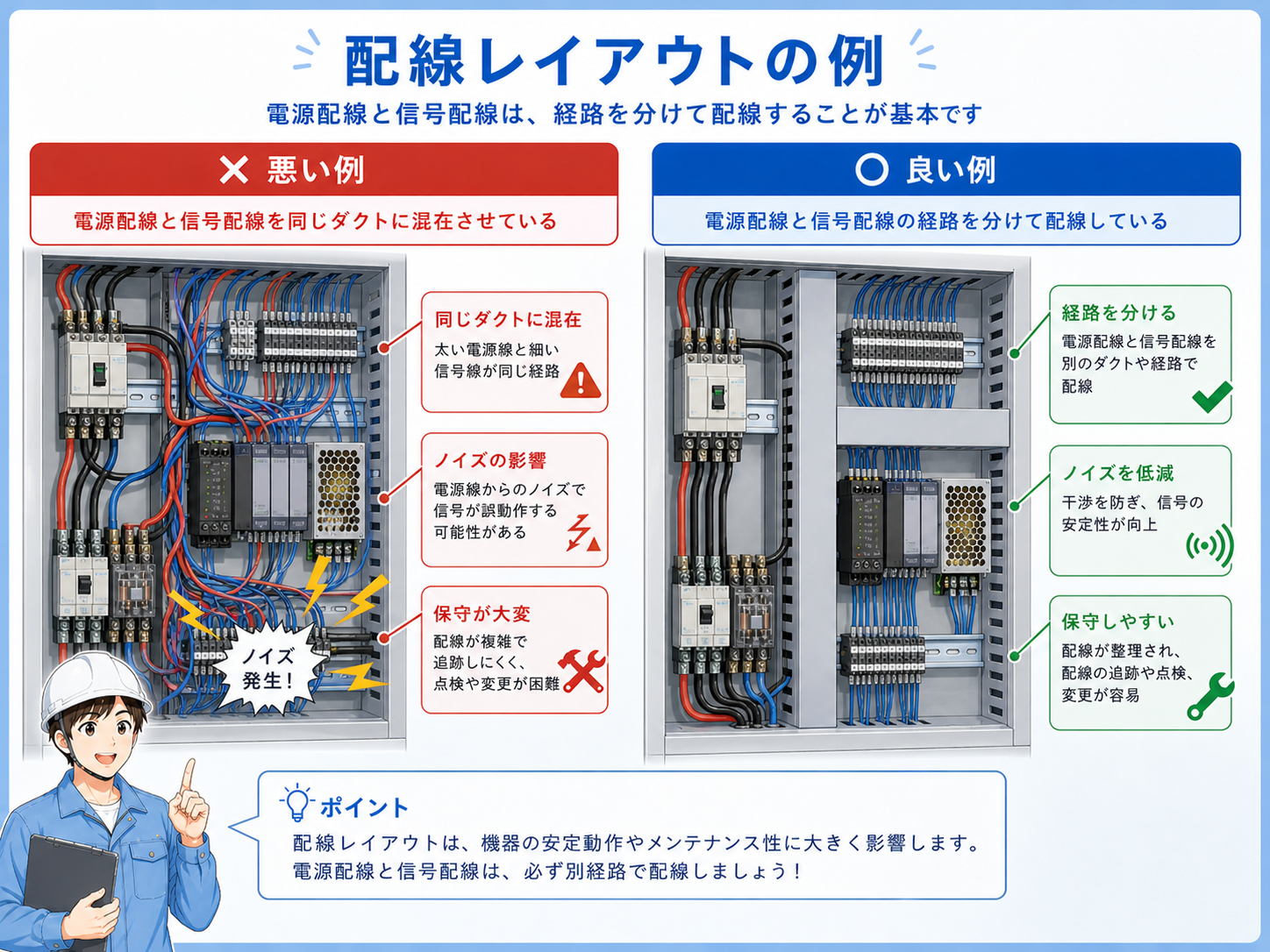

良い配線ルートと悪い配線ルート

悪い例は、インバータ出力線やモーター線と、センサー線や通信線を同じダクト内で長く並走させるような配線です。 ノイズが信号線へ回り込みやすくなります。

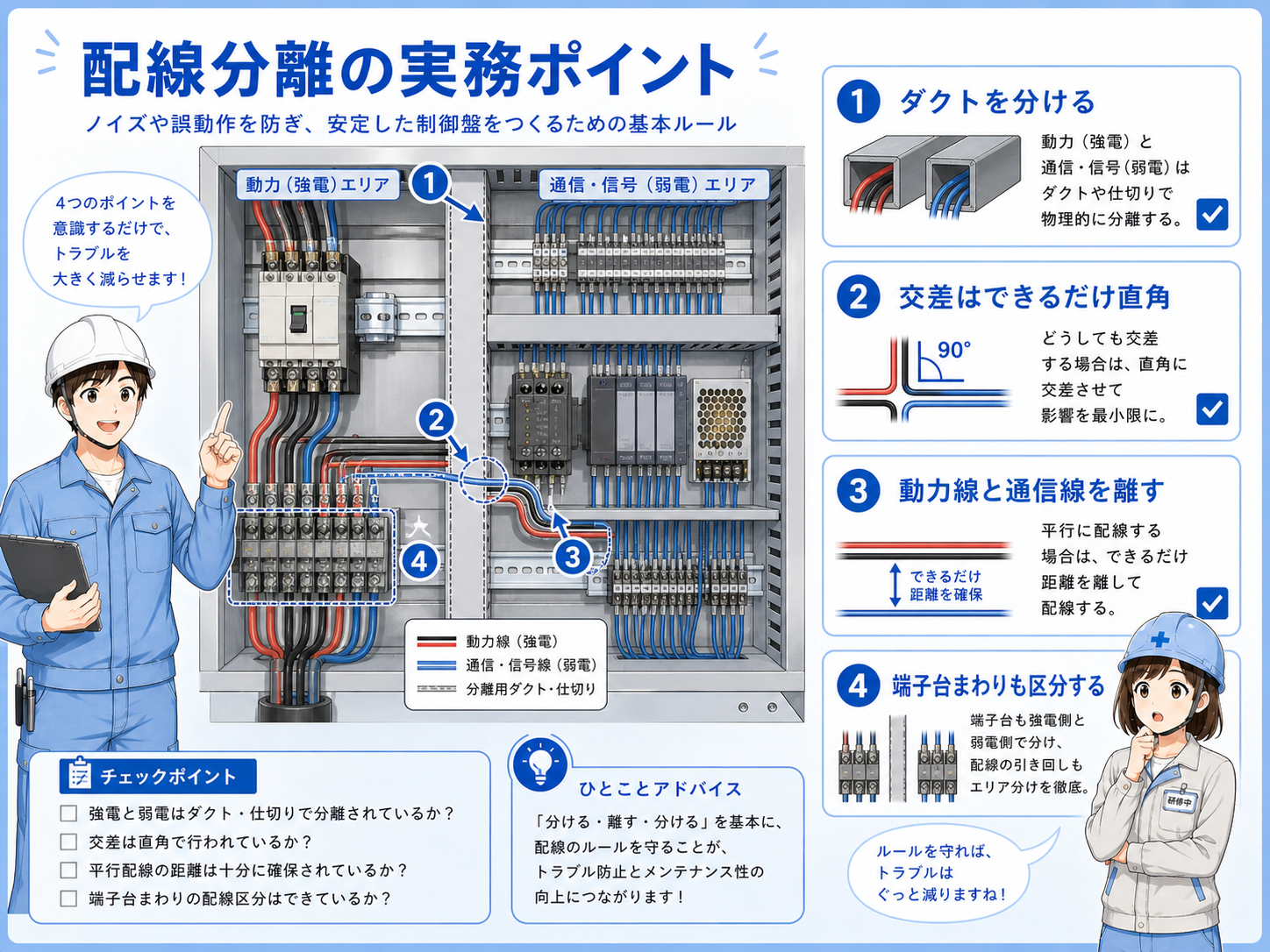

良い例は、動力線と信号線の配線ルートを分け、必要な場所だけ短く交差させる配線です。 どうしても交差する場合は、できるだけ直角に近い形にすると影響を減らしやすくなります。

配線ルートを考える流れ

配線ルートを考えるときは、まず線を種類ごとに分けます。 動力線、制御電源線、センサー線、通信線、アナログ線などに分けて、ノイズ源とノイズに弱い線を見つけます。

次に、盤内でどのルートを通すかを考えます。 既存の配線ダクト、機器配置、端子台の位置、PLCやインバータの位置を見ながら、できるだけ近づけすぎないルートにします。

先輩配線ルートを見るときは、まず線の種類を分ける。動力線と弱い信号線が長く並んでいないかを見ると、ノイズの原因に気づきやすいよ。

後輩配線を追うときは、線番だけじゃなくて線の種類と通っている場所も見るんですね。

現場で見るときのポイント

現場で動力線と信号線を見るときは、まずインバータやサーボ、モーター線の近くを確認します。 そこにセンサー線、通信線、アナログ線が長く並走していないかを見ると、ノイズ対策の状態を判断しやすくなります。

次に、配線ダクト内の混在を確認します。 同じダクトに入っている場合でも、線の種類ごとに整理されているか、詰め込みすぎていないか、シールド線の処理が適切かを見ます。

また、トラブル時には、信号線だけでなく、近くにある動力線や電源線も確認します。 センサーが不安定、通信エラーが出る、アナログ値がふらつく場合は、配線ルートが原因になることもあります。

まとめ：動力線と信号線は近づけすぎない

動力線はノイズ源になりやすく、信号線はノイズの影響を受けやすい線です。 制御盤では、モーター線やインバータ出力線と、センサー線・通信線・アナログ線をできるだけ分けて配線します。

配線ダクトや盤内ルートを見るときは、長い並走、交差のしかた、ダクト内の混在、シールドと接地を確認します。 ノイズフィルタやアースだけでなく、配線ルートもノイズ対策の大事な要素です。
