制御盤のアース・接地とは
制御盤のアース・接地とは、盤本体や機器の接地端子を、アース端子や接地線へつなぐことです。 感電を防ぐ目的だけでなく、ノイズを逃がしたり、サージ保護機器を正しく働かせたりする役割もあります。
現場では「アースを落とす」「FGを取る」「接地へつなぐ」など、いろいろな言い方をします。 まずは細かな言葉より、盤・機器・接地端子がどうつながっているかを見るのが大切です。
まずはこう覚える
制御盤の接地は「安全のために逃がす道」と「ノイズを逃がす道」の両方に関係します。どの線が、どの端子を通って、どこへ落ちているかを追うと分かりやすいです。
先輩アースは「なんとなく緑の線」じゃなくて、安全やノイズ対策の逃げ道なんだ。盤の中でどこへつながっているかを追えるようになると強いよ。
後輩アース線があるかだけじゃなくて、機器や盤とちゃんとつながっているかを見るんですね。

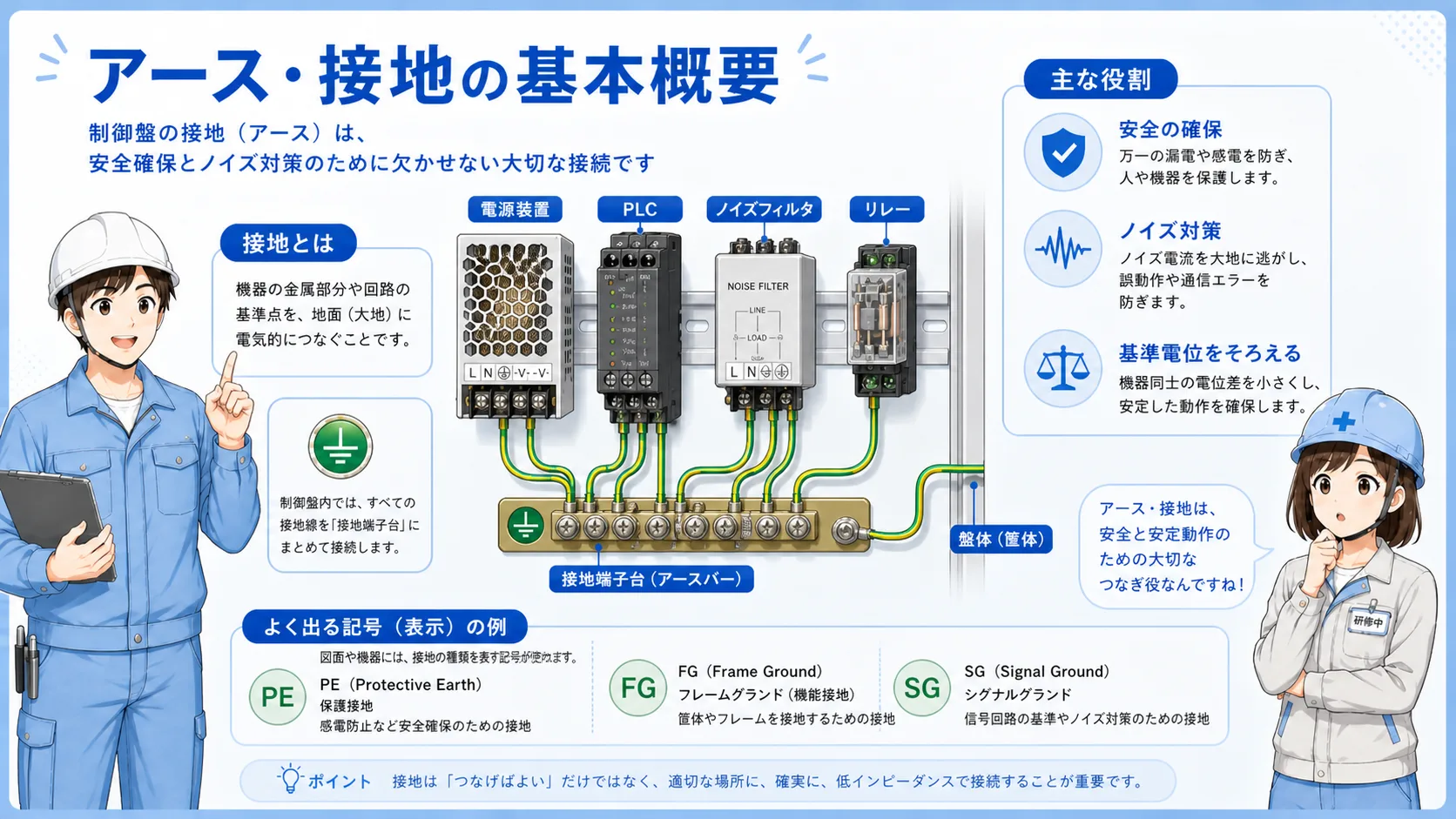

制御盤の接地の基本構成
基本構成は、盤本体、接地端子台、各機器の接地端子、外部へ向かう接地線で考えると分かりやすいです。 盤の中には、緑色や緑/黄色の線で接地へつながっている配線があります。
スイッチング電源やインバータ、サーボアンプ、ノイズフィルタ、SPDなどは、接地との関係が特に重要になりやすい機器です。 これらは安全だけでなく、ノイズやサージの逃げ道として接地を使うことがあります。
盤本体をつなぐ
金属製の盤や扉を接地へつなぎ、安全側へ逃がす道を作ります。
機器のFG端子
電源、インバータ、ノイズフィルタなどのFG端子を確認します。
サージの逃げ道
SPDは異常なサージを接地側へ逃がすため、接地が重要です。

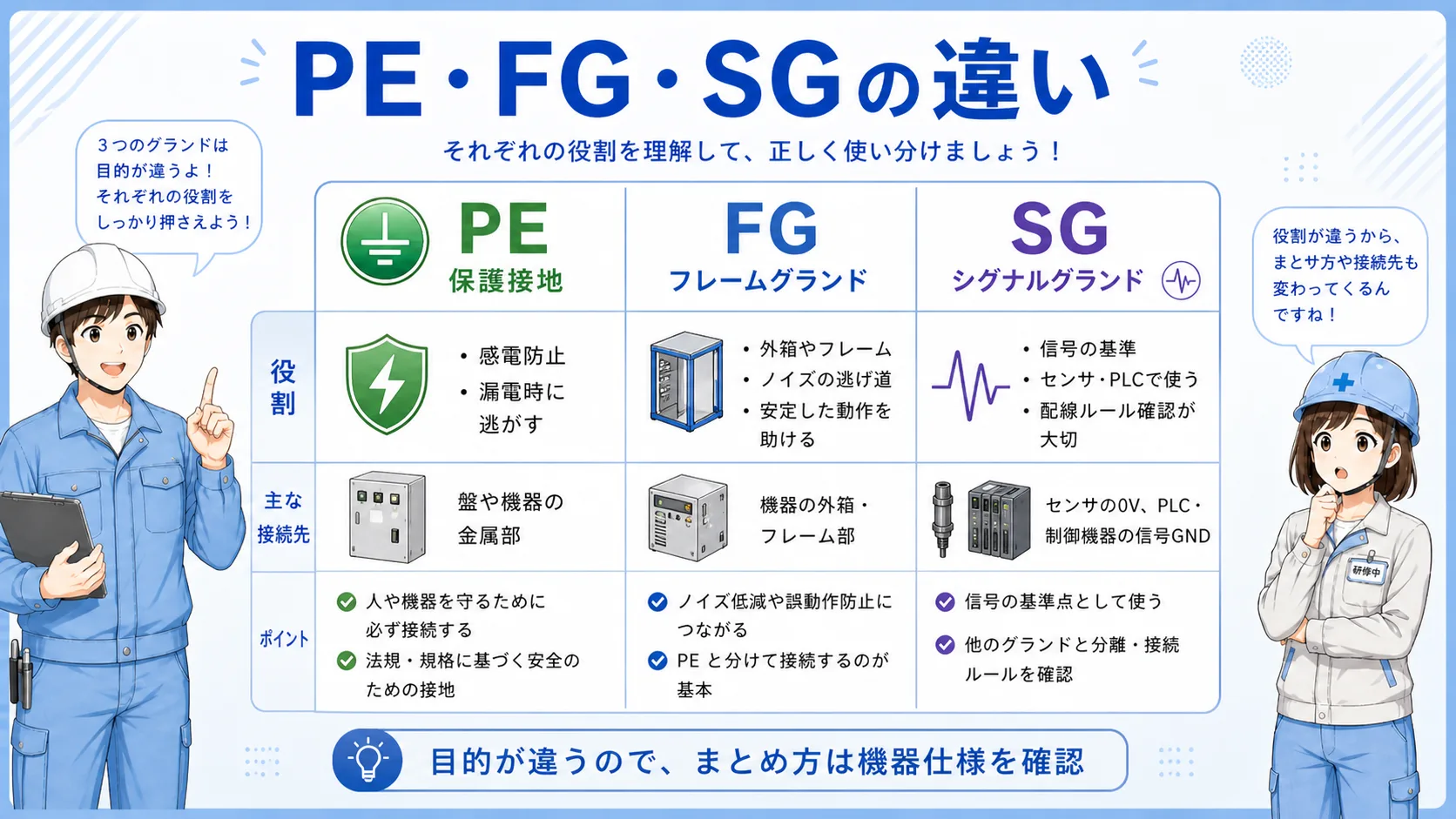

PE・FG・SGのざっくりした違い
現場や図面では、PE、FG、SGなどの表記を見ることがあります。 メーカーや装置によって使い方に差があるため、最終的には図面と取扱説明書を確認します。
初心者のうちは、PEは保護接地寄り、FGは機器フレームや筐体の接地寄り、SGは信号の基準やシールド関係で出てくることがある、くらいに整理しておくと入りやすいです。
| 表記 | よく見る意味 | 現場での見方 |
|---|---|---|
| PE | 保護接地として使われることが多い | 盤本体、金属筐体、保護目的の接地を確認する |
| FG | フレームグラウンド、機器筐体の接地 | 電源、インバータ、アンプ、ノイズフィルタのFG端子を見る |
| SG | シグナルグラウンド、信号基準として出ることがある | 通信、アナログ信号、シールド線の扱いを確認する |
| シールド | ノイズを受けにくくするための遮蔽 | 片側接地か両側接地か、図面と指示を確認する |
勝手にまとめない
PE、FG、SG、シールド線は、装置やメーカーの設計意図で接続方法が決まっていることがあります。分からないまま勝手にまとめたり外したりせず、図面と指示を確認します。
安全のための接地とノイズ対策の接地
安全のための接地は、漏電や異常時に人が危険な電圧に触れにくくするための考え方です。 金属製の盤本体や筐体を接地へつなぐことで、異常時に電流の逃げ道を作ります。
ノイズ対策の接地は、インバータやサーボ、スイッチング電源、通信線、アナログ信号などで問題になりやすいノイズを逃がす考え方です。 サージ保護機器も、異常な電圧を逃がすために接地が重要になります。
| 目的 | 主な役割 | 確認する場所 |
|---|---|---|
| 安全 | 感電防止、漏電時の保護、金属部の電位上昇を抑える | 盤本体、扉、接地端子、保護接地線 |
| ノイズ対策 | 不要なノイズを逃がし、信号や機器動作を安定させる | FG端子、シールド線、ノイズフィルタ、インバータ |
| サージ対策 | 雷サージや開閉サージを逃がす | SPD、接地線、接地端子台、盤外への接地 |

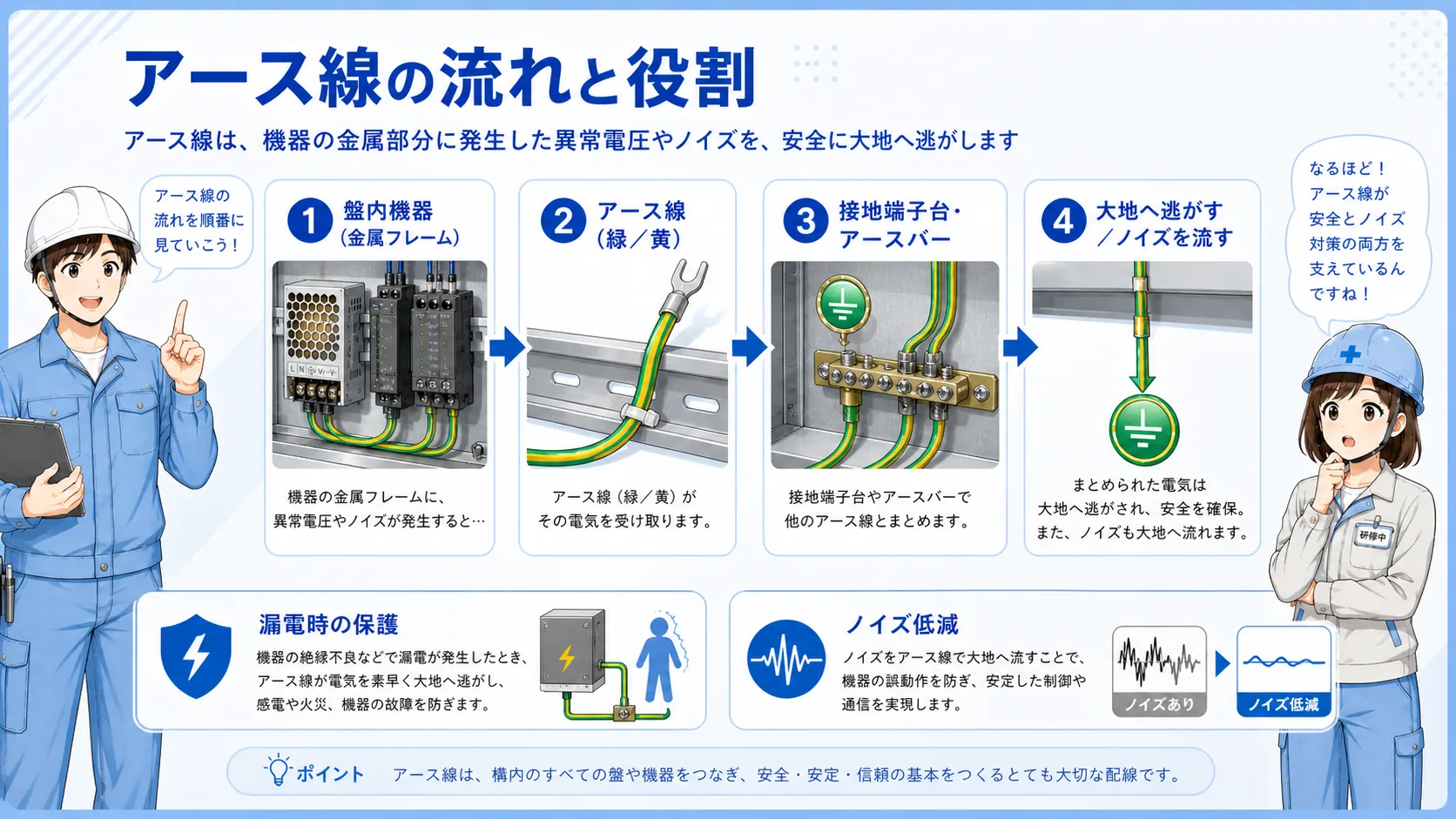

接地線の流れを追う
接地線を見るときは、まず盤内の接地端子台を探します。 そこに盤本体、扉、電源、インバータ、ノイズフィルタ、SPDなどの線が集まっていることがあります。
次に、その接地端子台から盤外へ出ている接地線を追います。 どこへ接続されているか、線が外れていないか、端子の締め付けが緩んでいないかを確認します。
1. 接地端子台を見る
盤内の接地線がどこに集まっているかを確認します。
2. 盤本体との接続を見る
盤本体や扉が接地へつながっているかを確認します。
3. 機器FG端子を見る
電源、インバータ、SPDなどのFGや接地端子を確認します。
4. 盤外への線を見る
接地端子台から外部接地へ向かう線を確認します。
先輩トラブル時は、アース線があるかだけじゃなくて、端子が緩んでいないか、外れていないか、どこへ落ちているかまで見るといいよ。
後輩線の色だけで判断せず、接続先と端子の状態まで見るんですね。
現場で見るときのポイント
現場で制御盤のアース・接地を見るときは、まず接地端子台、盤本体、扉、各機器のFG端子を確認します。 特に扉に機器が付いている場合は、扉と盤本体をつなぐアース線やボンディング線があるかを見ることがあります。
インバータやサーボ、スイッチング電源、通信機器、アナログ機器がある盤では、ノイズ対策としての接地も重要になります。 シールド線の処理やFG端子の接続方法は、図面やメーカー資料に合わせます。
ここを覚える
接地は「とりあえずつながっていればOK」ではありません。安全目的、ノイズ対策、サージ対策で役割が変わるため、図面に沿って接続先を確認することが大切です。
端子の緩み
接地端子台や機器FG端子の締め付けが緩んでいないかを確認します。
線の外れ
盤扉、盤本体、機器の接地線が外れていないかを見ます。
シールド処理
通信線やアナログ線のシールドが図面通り処理されているかを確認します。
勝手な変更
ノイズ対策の線を不用意に外したり、まとめたりしないよう注意します。
まとめ：制御盤の接地は安全と安定動作を支える
制御盤のアース・接地は、感電防止だけでなく、ノイズ対策やサージ対策にも関係します。 盤本体、扉、電源、PLC、インバータ、SPDなど、接地につながる場所は複数あります。
初心者のうちは、まず接地端子台を起点にして、どの線がどの機器へつながっているかを追うと分かりやすいです。 線の色だけで判断せず、図面、端子名、接続先を確認することが大切です。
この記事の結論
制御盤の接地は、安全・ノイズ・サージ対策を支える重要な配線です。接地端子台、盤本体、機器FG端子、外部接地への流れを順番に見ると、現場で理解しやすくなります。
