安全制御とは？非常停止・安全リレー・安全ドア・ライトカーテン・STOの全体像

安全制御とは？

安全制御は、機械の危険によるリスクを低減するために、安全機能を制御システムの中で実現する考え方です。非常停止、安全ドア、ライトカーテン、安全リレー、安全PLC、コンタクタ、STOなどは、その安全機能を構成する要素として使われます。

大切なのは、危険源を確認する → リスクを評価する → 必要なリスク低減方策を決める → 必要な安全機能を設計するという順番です。そのうえで制御部分を見ると、安全入力 → 安全判断 → 安全出力 → 危険源という流れで整理できます。

安全制御は「リスクアセスメント」が出発点

機械安全では、まず危険源を特定し、誰がどのような場面で危険にさらされるかを確認してリスクを見積もり、評価します。その結果に基づいて必要なリスク低減方策を検討します。

安全制御は、そのリスク低減の中で必要とされた安全機能を実現する手段の1つです。最初から「どの安全機器を付けるか」を決めるのではなく、何の危険を、どの安全機能で、どのように低減するのかを先に整理します。

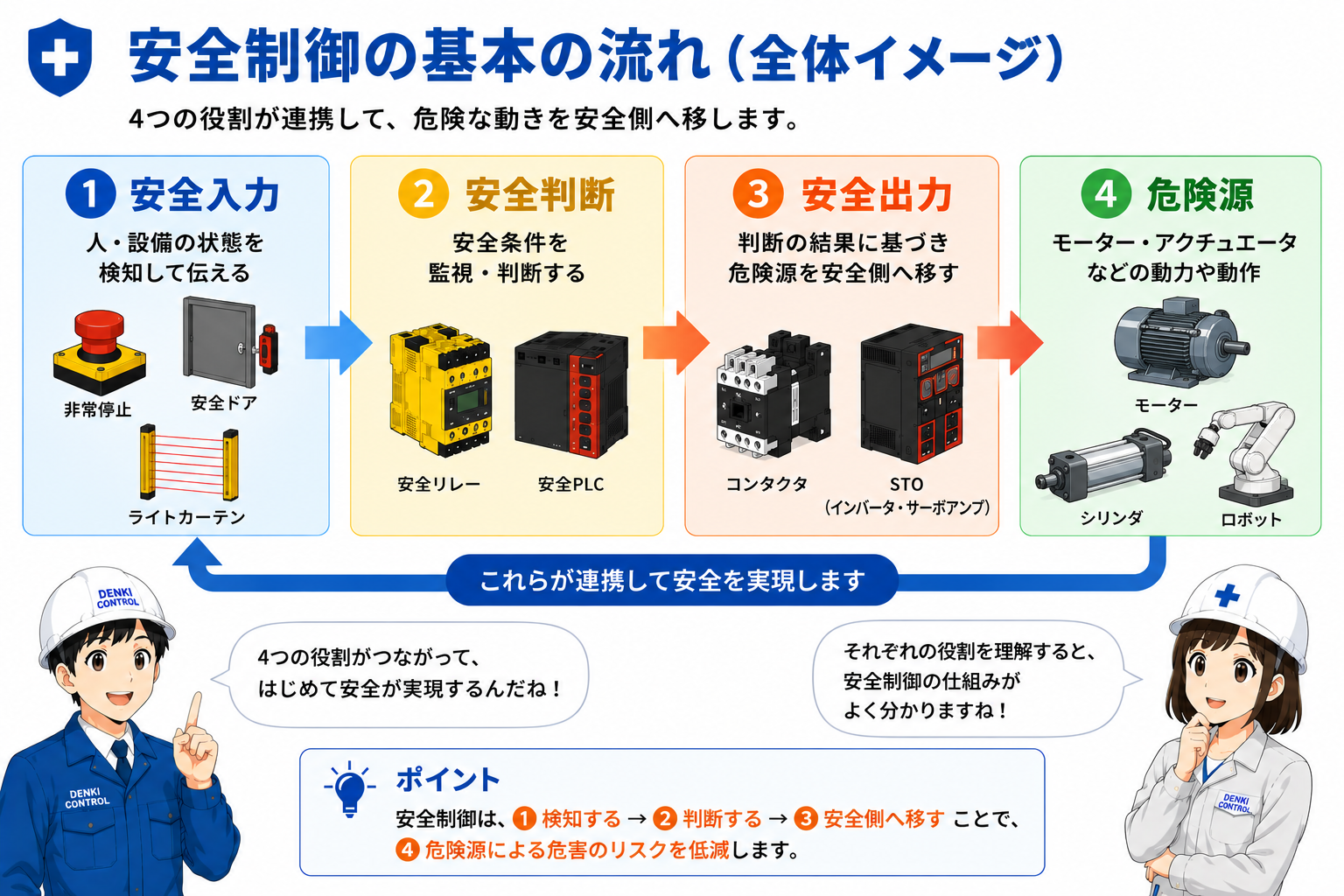

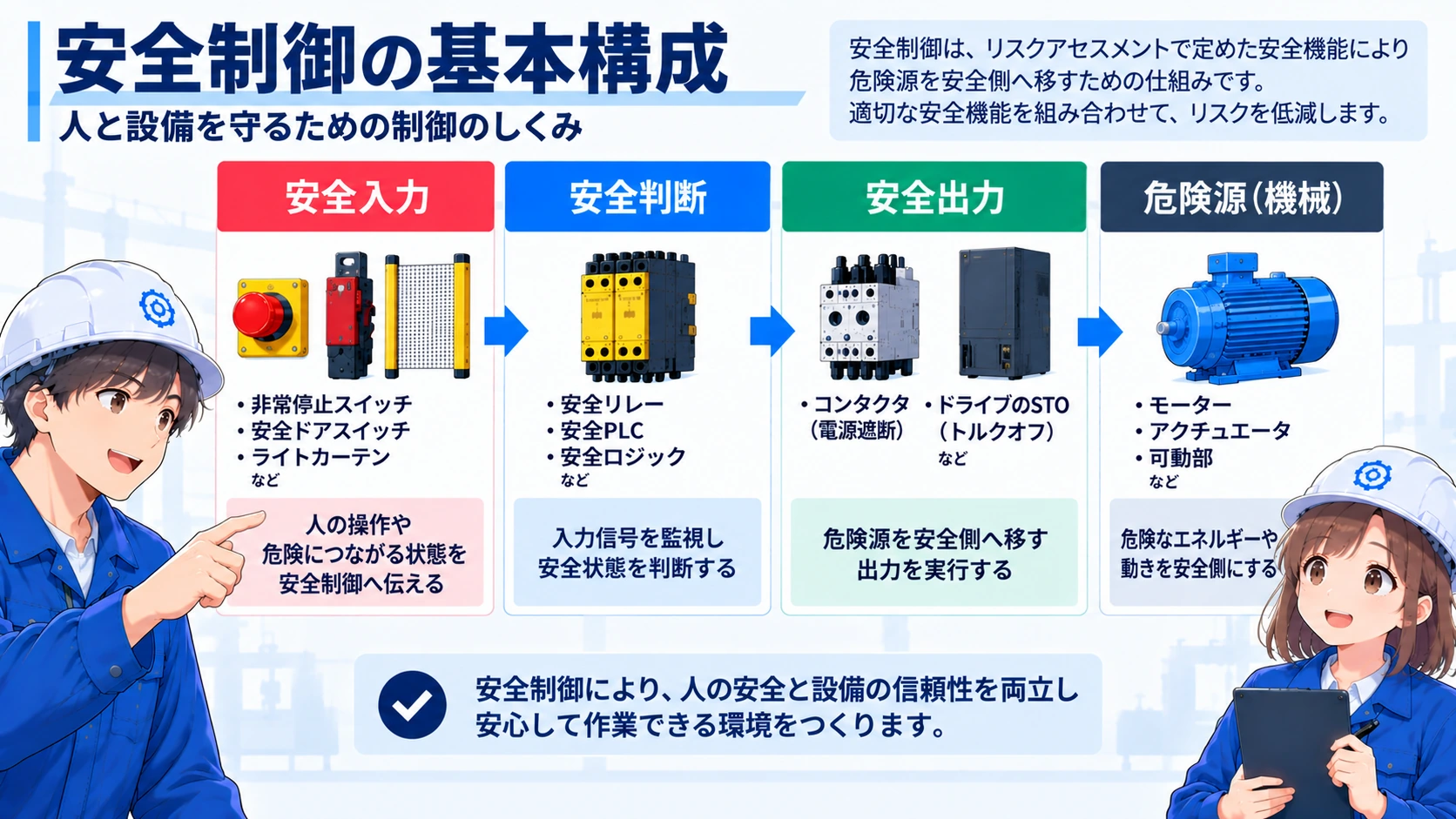

制御部分は「入力 → 判断 → 出力 → 危険源」で見る

制御部分は、部品名を並べるよりも信号がどこから入り、どこで判断され、どの危険源へ作用するかを1本の流れで追うと理解しやすくなります。

この入力 → 判断 → 出力 → 危険源の関係を先に押さえると、非常停止・安全リレー・STOなどの役割を同じ地図の上で整理できます。

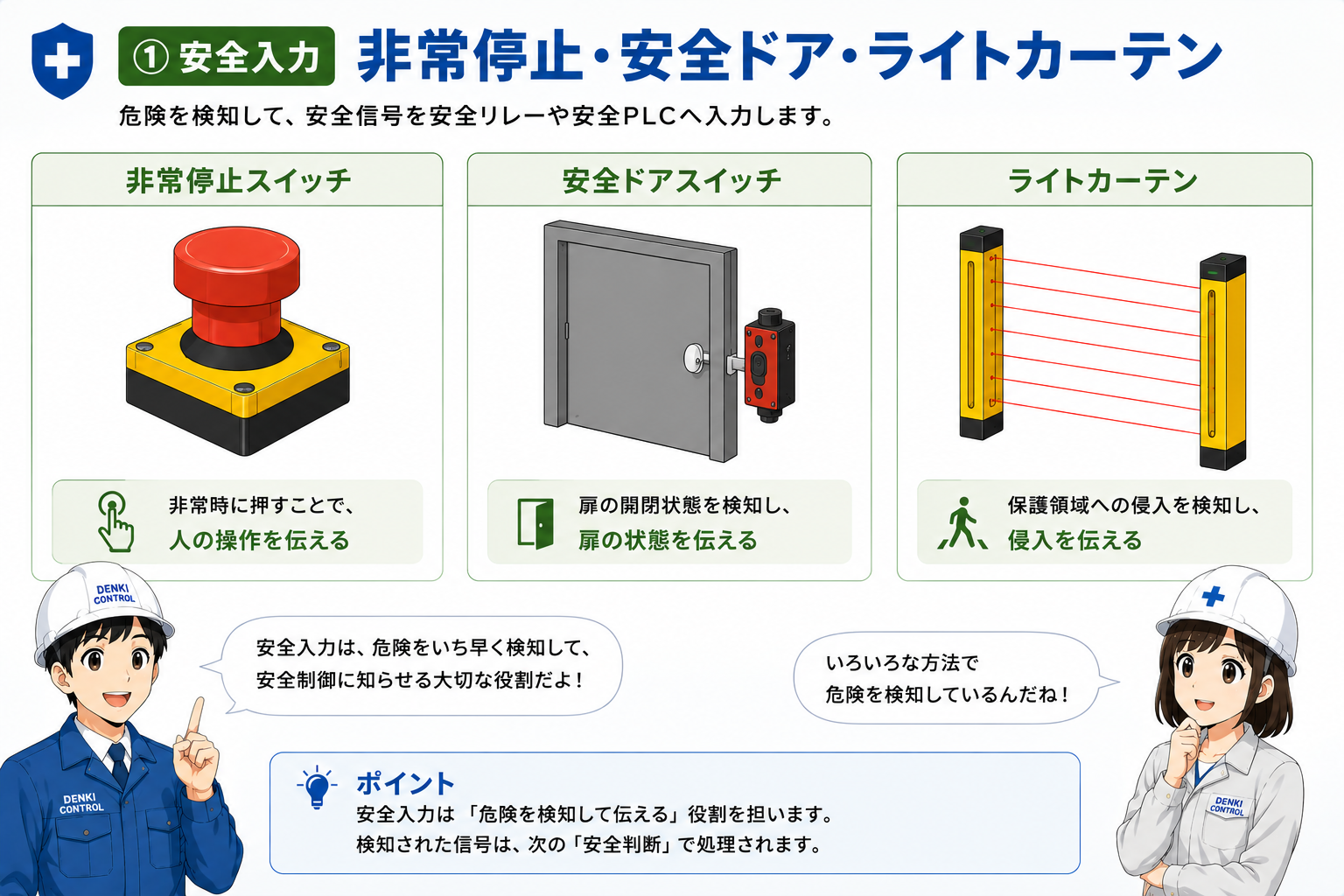

安全入力：危険につながる状態を検知する

安全入力は、安全制御の入口です。代表例として、非常停止スイッチ・安全ドアスイッチ・ライトカーテンなどがあります。

重要なのは、これらの機器単独で設備全体が安全になるわけではないことです。後段の安全判断・安全出力と組み合わされて安全機能を構成します。

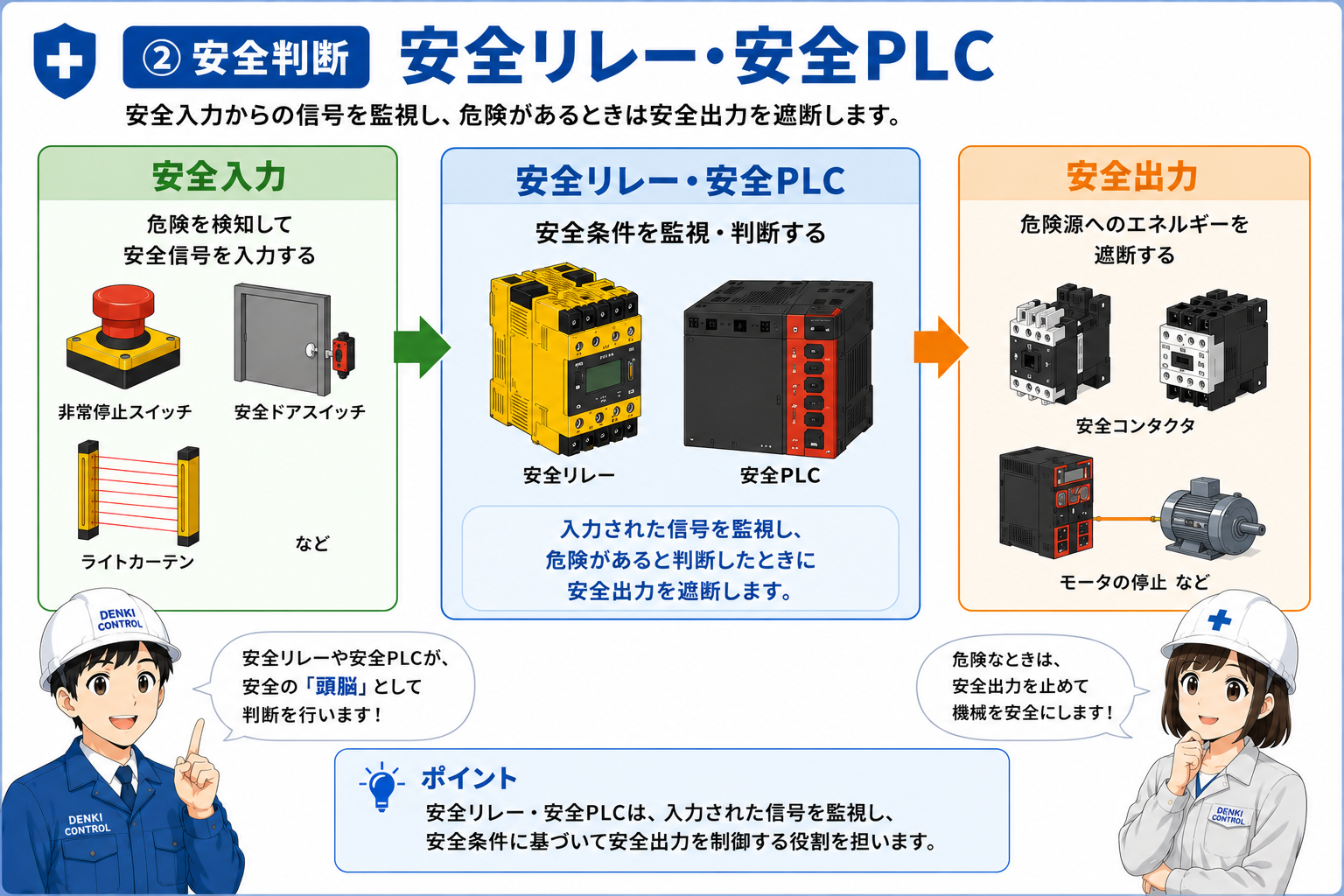

安全判断：安全リレーや安全PLCが条件を監視する

安全入力からの情報を受け、安全機能に必要な条件を処理する制御部分として安全リレーや安全PLCなどが使われます。安全関連制御システムでは、要求される安全性能に応じて構成、診断、信頼性などを検討するため、通常PLCの単純なON/OFF判断と同じ考え方では扱いません。

通常の制御では「機械をどう動かすか」が中心になりますが、安全制御では「安全に動作を許可できる状態か」「安全側へ移す必要があるか」という視点が重要になります。

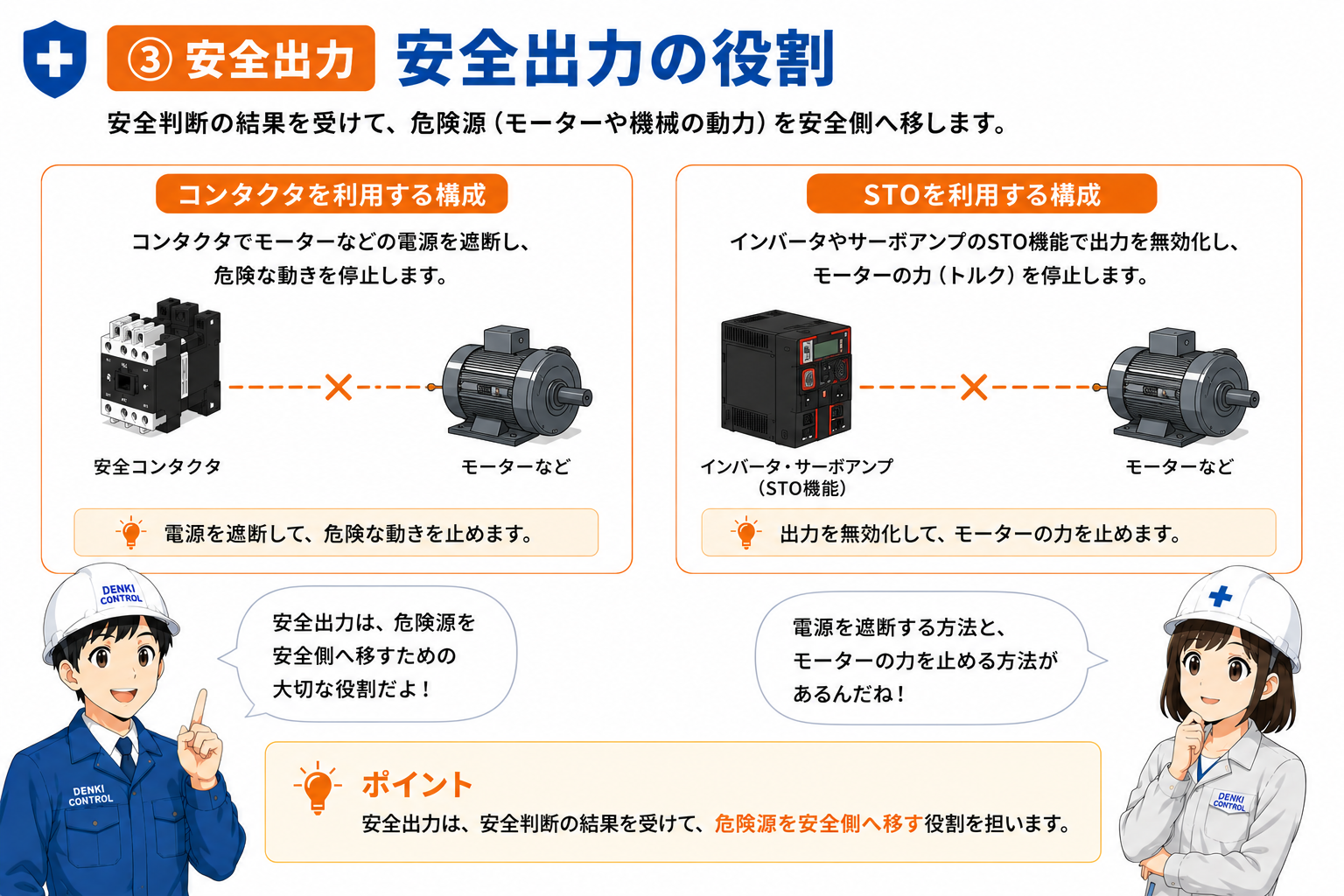

安全出力：危険源を安全側へ移す

安全判断の結果を受け、危険源に対して必要な安全状態へ移行させる側が安全出力です。設備によって、コンタクタでエネルギ供給を遮断する構成や、対応するドライブの安全機能を利用する構成などがあります。どの方法が適切かは、対象となる危険と必要な安全機能によって決まります。

ここでも「この部品を付ければ安全」と考えるのではなく、どの危険源に対して、どの安全機能が必要なのかという設備全体の考え方が前提になります。

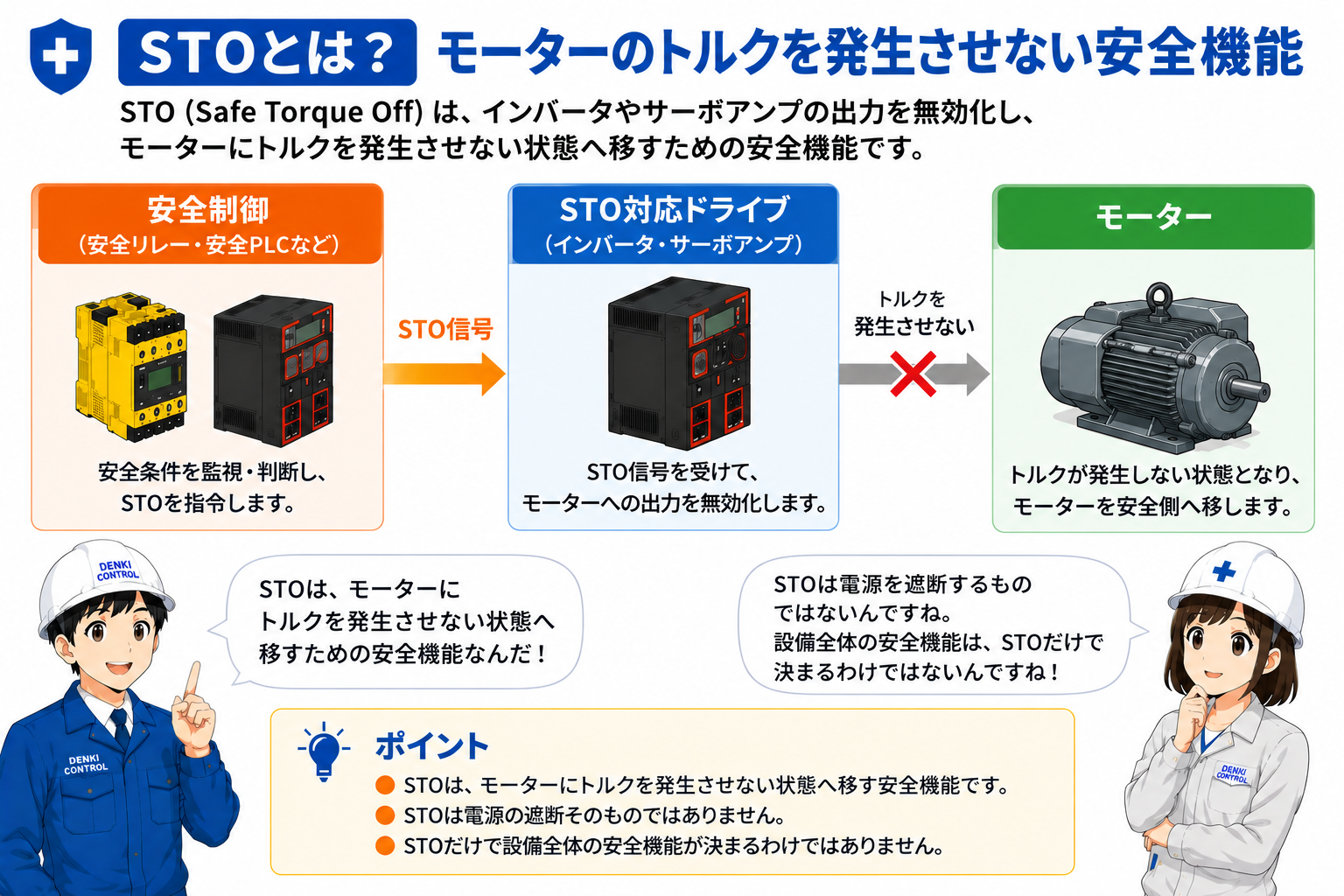

STOは安全制御のどこに入る？

STO（Safe Torque Off／安全トルク遮断）は、対応するドライブでモーターにトルクを発生させるためのエネルギを安全側で遮断する安全機能です。

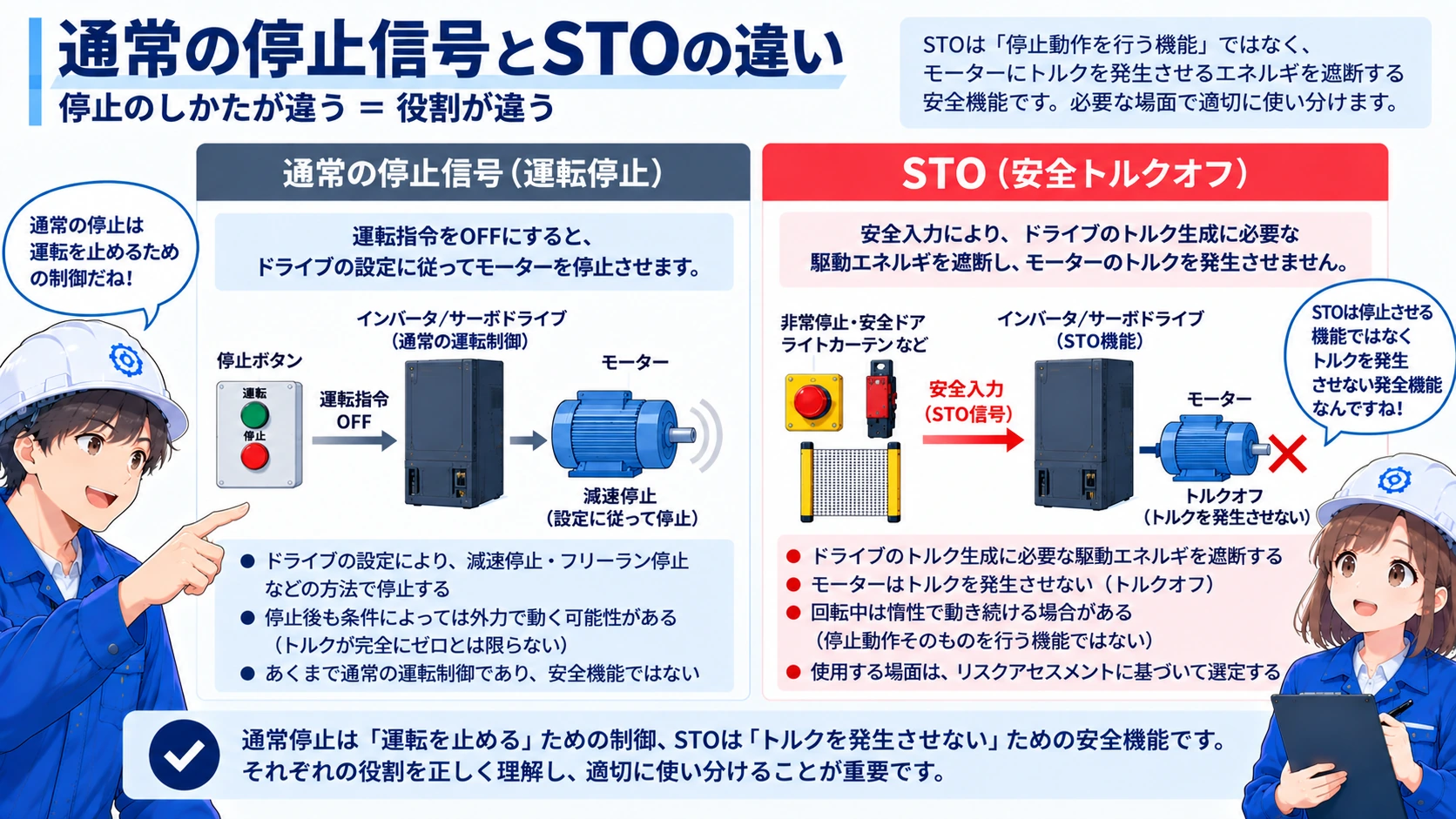

初心者が混同しやすいのは、STOそのものを「非常停止」と同じものだと考えてしまうことです。STOは安全制御全体の中で利用される安全機能の1つであり、設備全体の非常停止機能そのものと同じ意味ではありません。

また、STO自体は主電源を遮断する機能や、機械を物理的に直ちに停止させるブレーキではありません。STO作動後も慣性で動き続ける場合があるため、必要な停止方法は設備のリスクアセスメントに基づいて選定します。

安全機能は設備全体で成立させる

非常停止、安全リレー、ライトカーテン、STOなどの安全機器が付いているだけで、その設備が自動的に安全になるわけではありません。

必要な安全機能は、危険源や使用条件を確認するリスクアセスメントをもとに検討し、適用される規格、メーカー資料、設備仕様、社内ルールなどに沿って設計します。

技術参照元：安全制御を考えるときの主な規格

この記事では、機械安全と安全関連制御システムの一般原則を確認するため、次の国際規格の公開情報を参照しています。規格本文の代替ではなく、各規格が扱う範囲を整理するための参照です。

規格は改訂されるため、実設備へ適用するときは最新版、機械固有のType-C規格、メーカー資料、法令・社内基準を含めて確認してください。

初心者が混同しやすいポイント

• 非常停止は、安全制御のすべてではありません。非常停止は独立した安全機能として設計され、その実現に入力・判断・出力が関係します。
• 安全リレーを付けるだけで、安全になるわけではありません。安全機能は設備全体で成立させます。
• ライトカーテンは、単に機械を止めるだけの部品ではありません。侵入などを検知する安全入力として位置づけます。
• STOと非常停止は、同じ意味ではありません。STOは対応するドライブで利用される安全機能の1つです。
• 必要な安全機能や構成は、設備の危険源・リスク・適用条件によって異なります。

まとめ：リスクから安全機能を考え、制御の流れへ落とし込む

安全制御を初めて学ぶときは、非常停止・安全リレー・STOなどを個別の部品として暗記するより、まず危険源とリスク → 必要なリスク低減 → 安全機能という順番を押さえます。そのうえで制御部分を安全入力 → 安全判断 → 安全出力 → 危険源として見ると、各機器の役割を整理しやすくなります。

この地図を理解したうえで、非常停止、安全リレー、STOなどの個別記事へ進むと、それぞれが安全制御のどこを担当しているのかがつながって見えるようになります。
