積層信号灯とは？設備状態を色で知らせる基本をやさしく解説

積層信号灯とは

積層信号灯とは、赤・黄・緑などのランプを縦に重ねた表示機器です。 設備の上部や見やすい位置に取り付けて、設備の状態を離れた場所からでも確認できるようにします。

現場では「シグナルタワー」「積層灯」「パトライト」と呼ばれることもあります。 運転中、停止中、異常、呼び出し、段取り待ちなどを色で知らせます。

操作盤に付いている小さなパイロットランプと近い役割もありますが、積層信号灯は設備全体の状態を遠くから見せる目的で使われることが多いです。

先輩積層信号灯は、設備の上についている赤黄緑のランプだね。遠くから見ても、今動いているのか、異常なのか分かるようにするためのものだよ。

後輩操作盤のランプより、設備全体の状態を周りに知らせる役割が強いんですね。

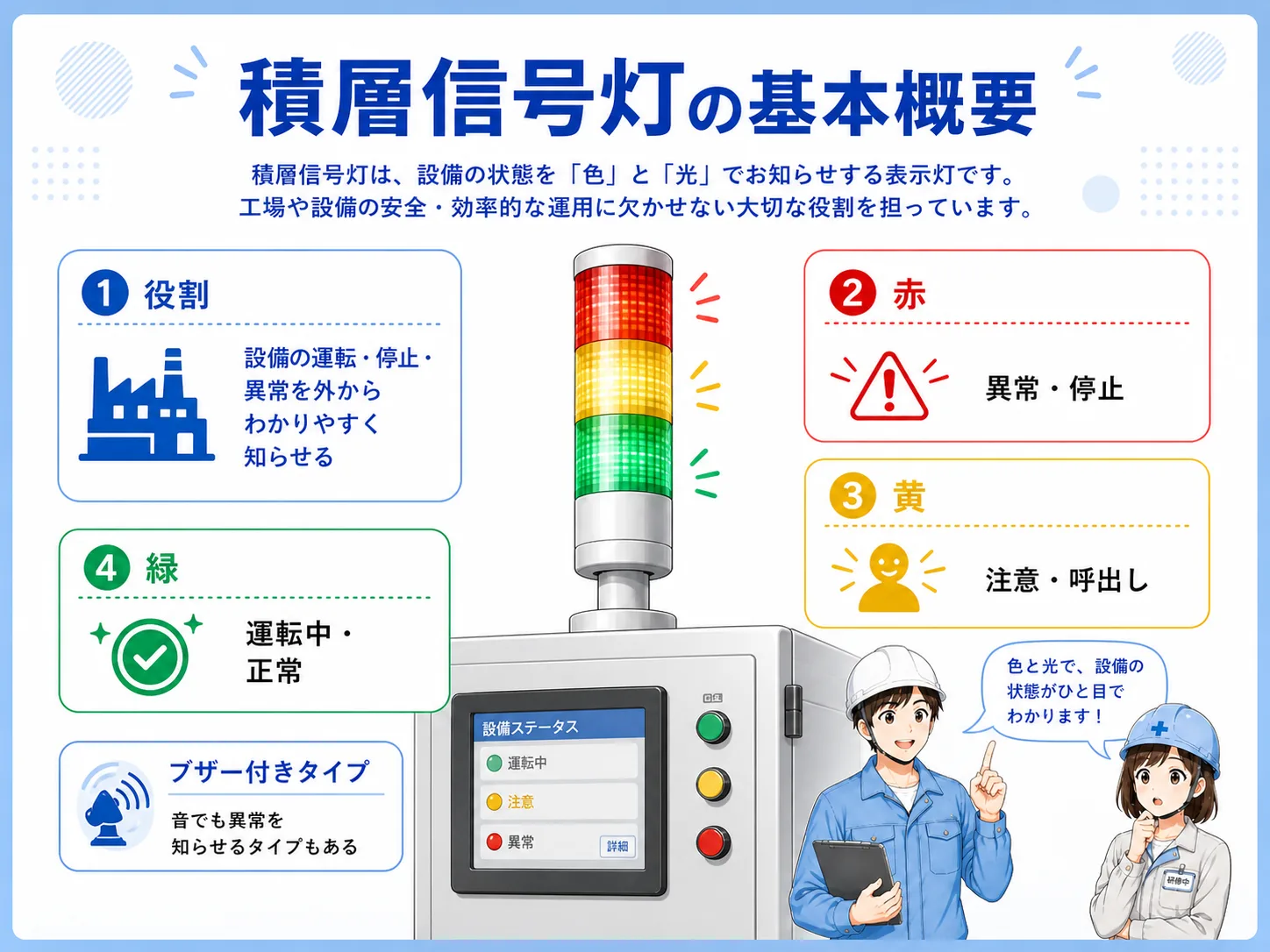

積層信号灯の基本構成

積層信号灯は、色ごとのランプユニットを重ねた構造です。 代表的には、緑、黄、赤の3色構成が多く、青や白を追加する場合もあります。

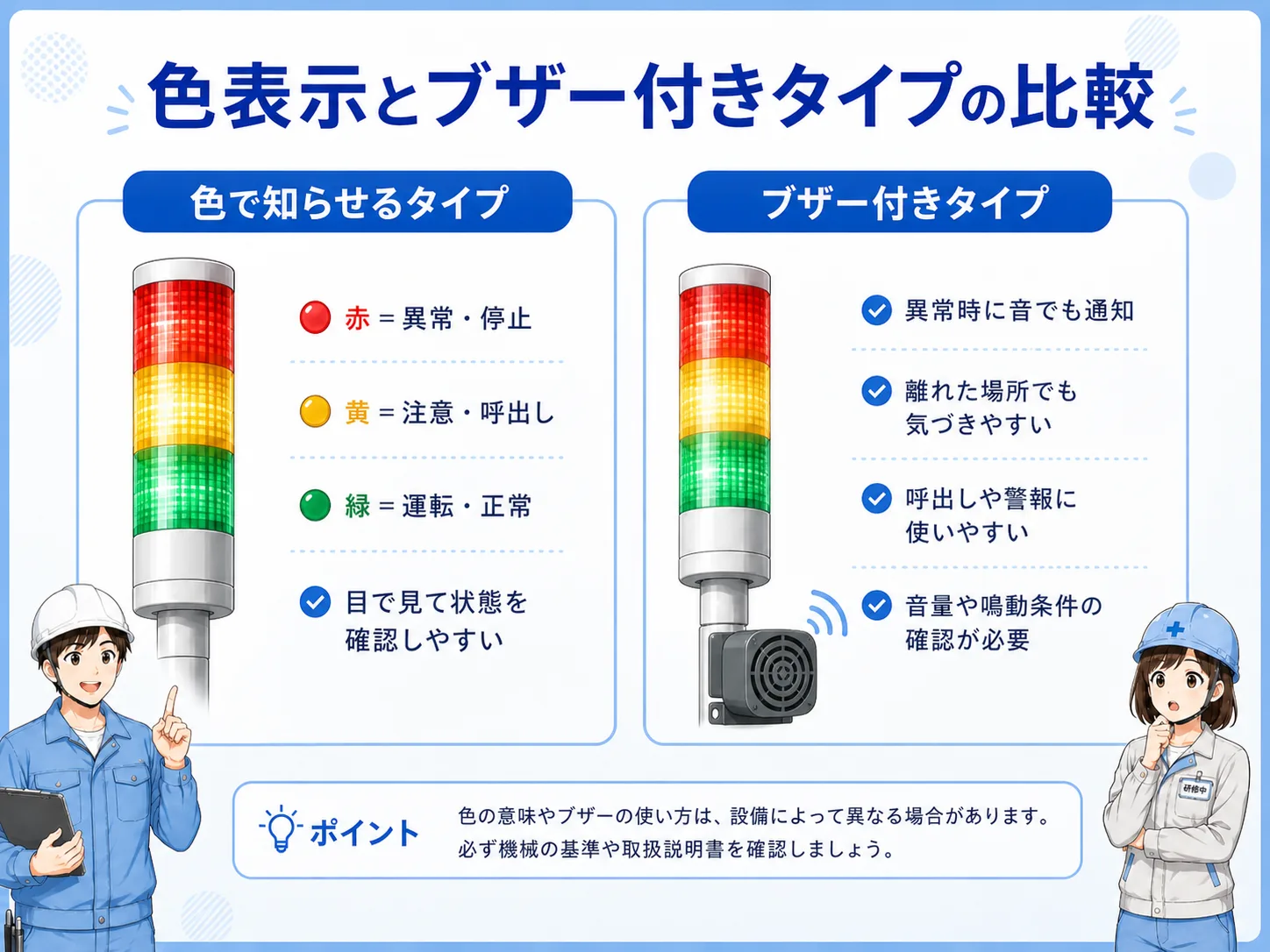

各色は個別に配線され、PLC出力やリレー出力で点灯させます。 ブザー付きの場合は、異常時や呼び出し時に音を出すための回路も追加されます。

DC24Vで点灯するタイプ、AC電源で点灯するタイプ、IO-Linkやネットワーク対応タイプなどもあります。 まずは、どの電源で、どの出力が、どの色を点灯させているかを見るのが基本です。

積層信号灯を使う代表的な場面

積層信号灯は、設備状態を周囲へ知らせたい場面で使います。 作業者が離れた位置から設備を見るとき、色で状態が分かると確認しやすくなります。

ただし、色の意味は現場や設備によって変わります。 緑が運転、黄が注意、赤が異常として使われることは多いですが、必ずその意味とは限りません。

パイロットランプと積層信号灯の違い

パイロットランプは、操作盤や制御盤の表面に付いて、電源、運転、異常、手動、自動などの状態を表示することが多いです。 近くで操作する人に状態を知らせるイメージです。

積層信号灯は、設備の上や見やすい位置に付いて、離れた場所からでも状態が分かるようにします。 ライン全体や周囲の作業者に、設備状態を知らせる役割が強いです。

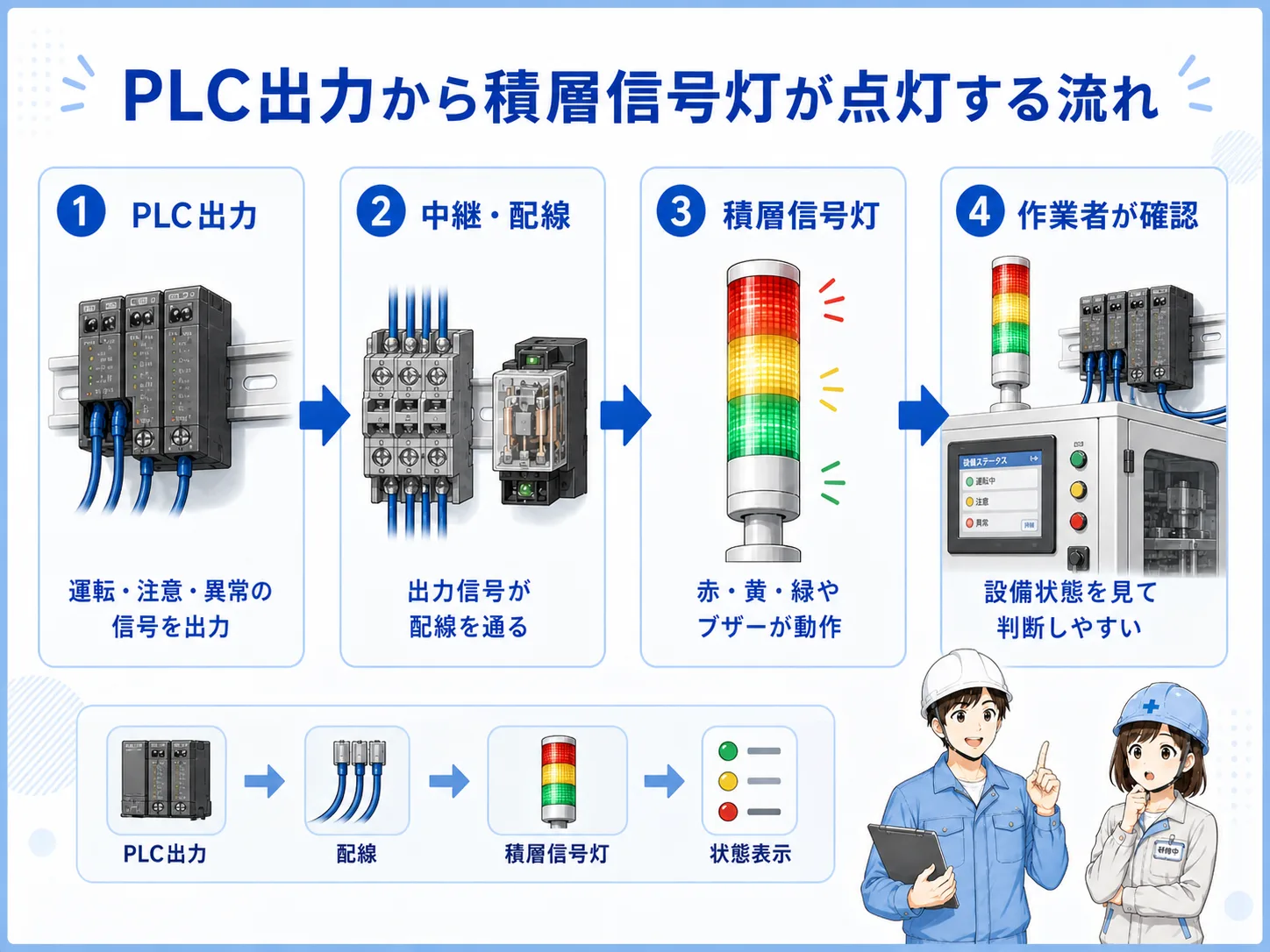

PLC出力から積層信号灯が点灯する流れ

基本の流れは、PLC内部の条件、PLC出力、端子台やリレー、積層信号灯の各色、という順で考えます。 たとえば異常条件が成立すると、PLC出力がONし、赤ランプやブザーが動作します。

点灯しない場合は、PLC出力がONしているか、出力電源があるか、端子台や線番が合っているか、ランプユニットが故障していないかを順番に見ます。

先輩積層信号灯が点かない時は、ランプだけ疑わない。PLC出力、端子台、コモン、電源、本体の順に見ると切り分けやすいよ。

後輩色ごとに配線や出力が分かれているかを追うんですね。

現場で見るときのポイント

現場で積層信号灯を見るときは、まずどの色がどの状態を表しているかを確認します。 表示一覧、設備仕様、図面、操作盤の説明ラベルを見て、色の意味を確認します。

次に、点灯条件と配線を見ます。 PLC出力なのか、リレー接点なのか、ブザーはどの条件で鳴るのか、手動停止できるのかを確認します。

また、ランプ本体の破損やコネクタ抜け、ブザー音量、レンズの汚れも確認します。 高い位置に付いていることが多いため、点検時は安全に注意します。

まとめ：積層信号灯は設備状態を周囲へ知らせる表示機器

積層信号灯は、赤・黄・緑などの色で設備状態を知らせる表示機器です。 運転中、注意、異常、呼び出しなどを、離れた場所からでも分かるようにします。

パイロットランプと似ていますが、積層信号灯は設備全体の状態を周囲へ知らせる役割が強いです。 色の意味は設備ごとに違うことがあるため、表示一覧や図面で確認します。
