向いている人
- 電磁弁の手動ボタンの意味を知りたい人
- エアシリンダを手動で動かす前に注意点を確認したい人
- PLC出力と空圧側の切り分けをしたい人

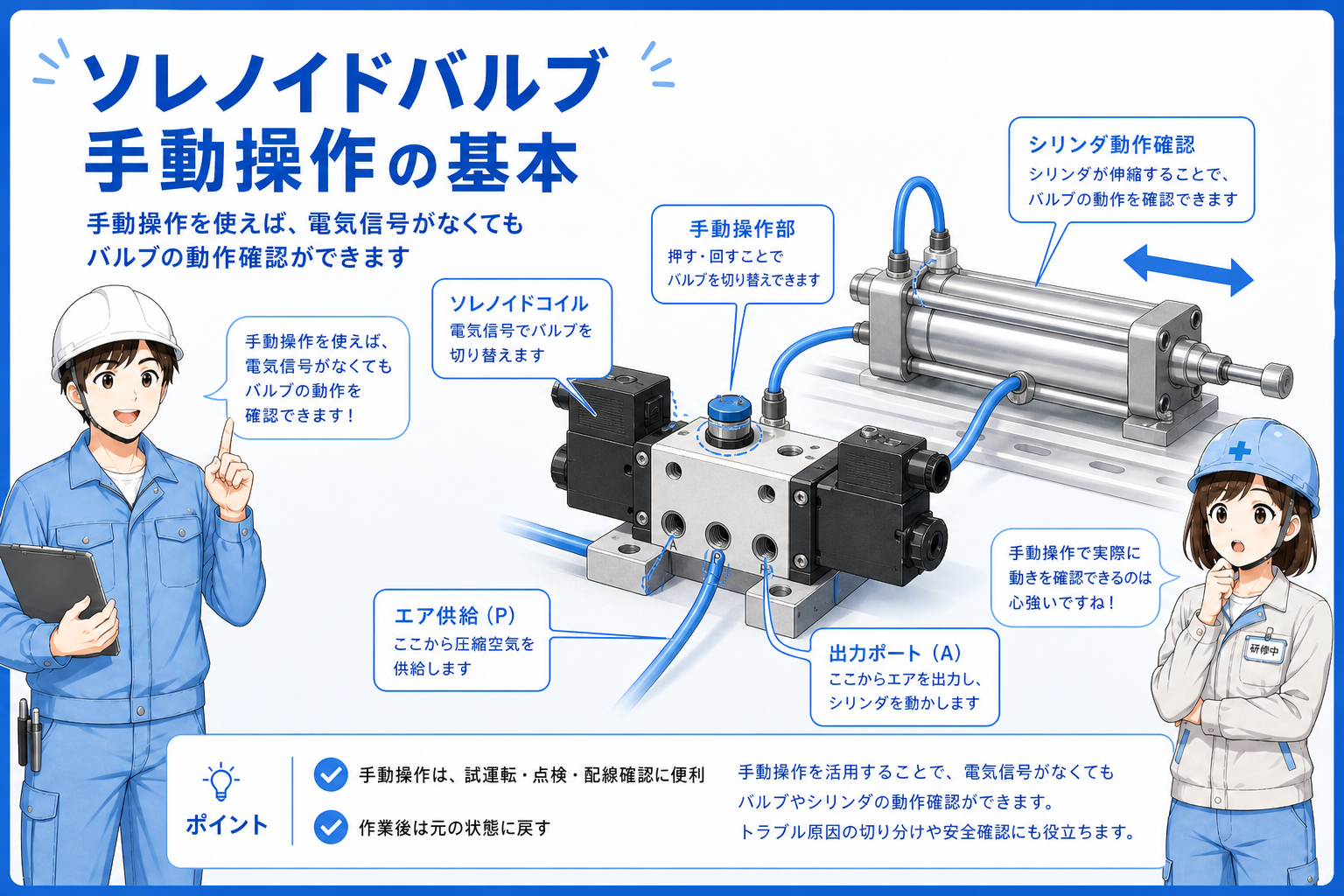

1. 電磁弁の手動操作とは
電磁弁の手動操作とは、PLC出力やリレー経由の電気信号を使わずに、電磁弁本体の手動ボタンや手動操作部で弁を切り替える操作です。
電気側の指令がなくても空圧の通路が切り替わるため、配管確認や動作確認に使えます。ただし電気がOFFでも空圧が生きていればアクチュエータは動きます。
2. 手動操作を使う場面
主に試運転、エア配管確認、保全、トラブル切り分けで使います。特に「PLCは正しいか」「空圧側は生きているか」を分けて見たい場面で有効です。
試運転
電気シーケンスを動かす前に、シリンダが機械的に問題なく動くか確認します。
配管確認
A/B配管や排気側の接続が正しいか、手動で前進・後退を確認します。
保全
交換後の復帰確認や、電気系停止中の簡易確認に使うことがあります。
切り分け
手動で動くなら空圧側は生きている可能性が高く、電気指令側を重点確認できます。
3. 手動操作で何が動くのか
手動操作で弁が切り替わると、シリンダやチャックなど空圧アクチュエータが即座に動く可能性があります。

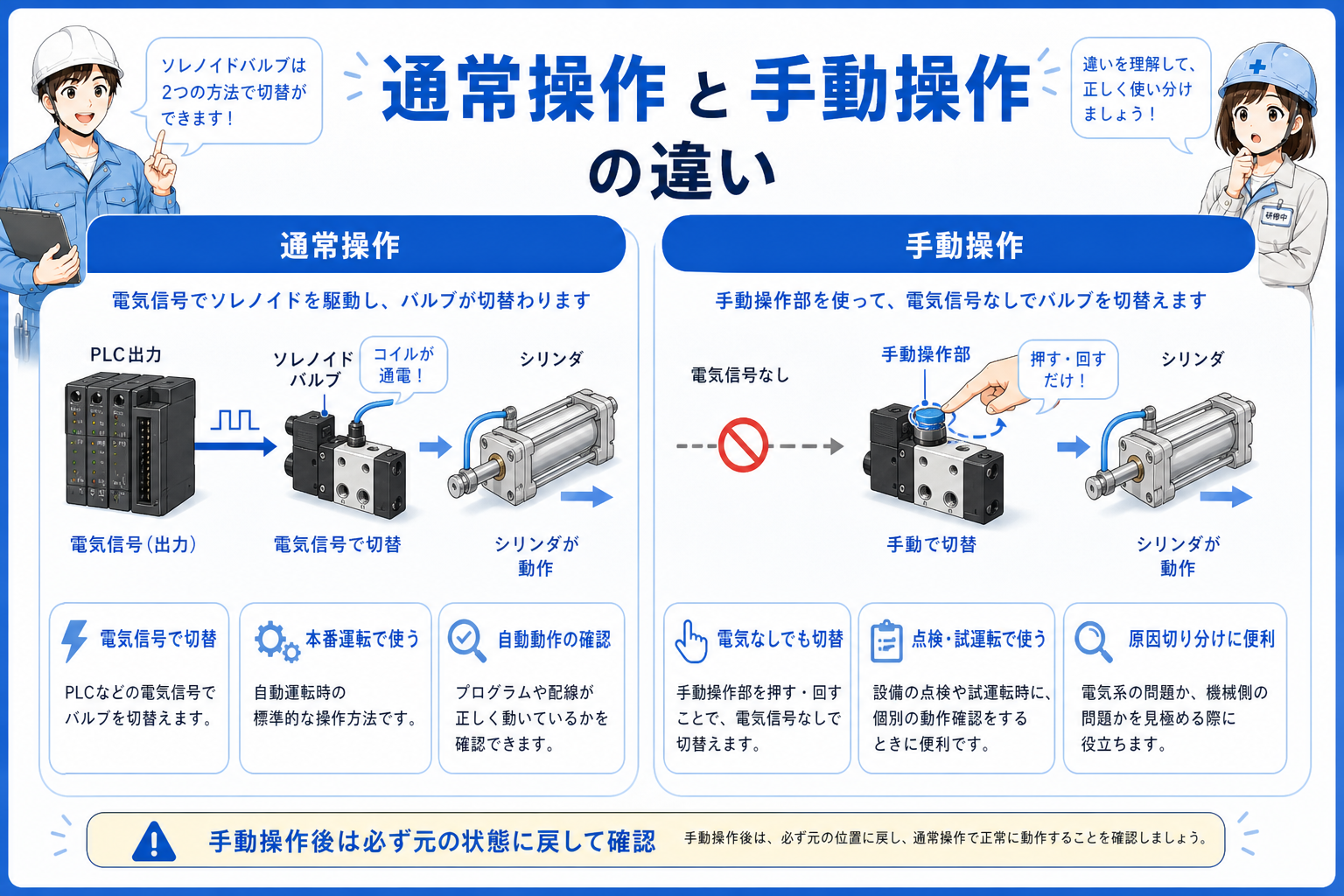

4. 瞬時式とロック式の違い
手動操作には、押している間だけ切り替わる瞬時式と、押した状態を保持するロック式があります。
5. PLC出力との切り分け方
確認は「PLC出力 → 電磁弁コイル → 空圧切替 → シリンダ動作」の順で分けて見ると整理しやすくなります。
手動で動かない場合は、エア源、レギュレータ、配管、スピコン、シリンダ本体の順に確認します。

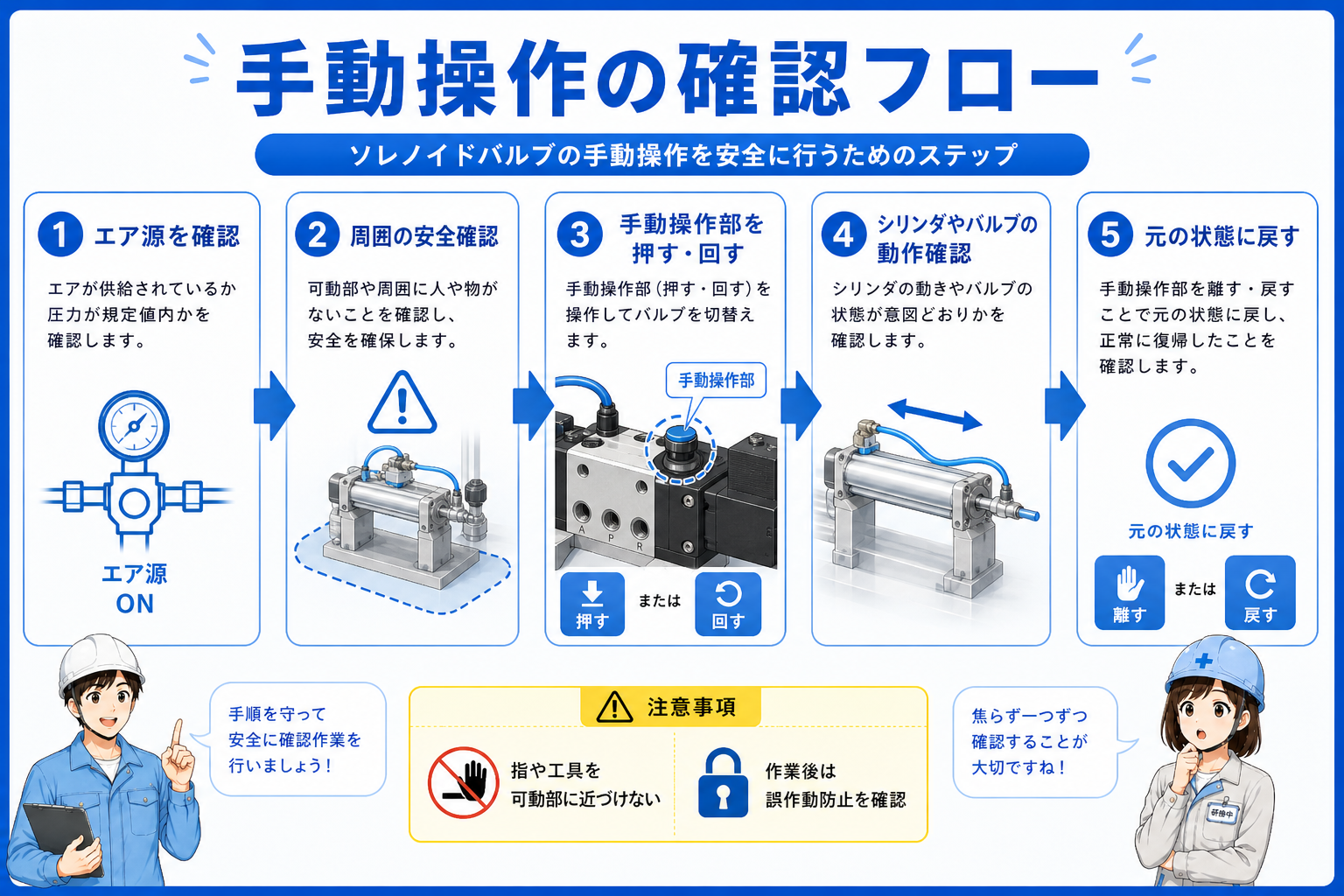

6. 手動操作前に確認する安全ポイント
可動部の周辺
人の手や工具が可動範囲にないかを最優先で確認します。
ワーク・治具
動いても危なくない姿勢か、落下・飛び出しがないかを確認します。
設備ルール
非常停止、残圧確認、関係者への声かけなど、現場ルールに従って実施します。
ロック式復帰
操作後はロック解除し、通常状態に戻したことを記録・共有します。
7. 現場でよくある注意点
「少し押すだけ」の感覚で操作して急動作を起こすケースがあります。手動操作は試験操作ではなく、実動作を発生させる操作と考えます。
先輩手動ボタンは便利だけど、押した瞬間に動く前提で声かけしてから触ろう。ロック式は戻し確認までが作業だよ。
後輩PLCだけじゃなく、空圧側が動く条件を分けて見れば切り分けしやすいですね。
