スピードコントローラとは？エアシリンダの速度調整をやさしく解説

スピードコントローラとは

スピードコントローラは、エアシリンダへ出入りする空気の流量を調整して、シリンダの動く速さを変える部品です。 現場では「スピコン」と呼ばれることも多いです。

エアシリンダは、空気圧で前進・後退します。 その時に空気が一気に流れると、シリンダが速く動きすぎたり、端で強く当たったりすることがあります。 スピードコントローラで流量を絞ることで、動きをなめらかに調整します。

調整ねじを回すことで流量を変えます。 一般的には、閉める方向で遅くなり、開ける方向で速くなりますが、調整前には必ず対象の動作と方向を確認します。

先輩スピコンは、シリンダの速さを調整する部品だよ。動きが速すぎる時に、圧力を下げる前にスピコンを見ることも多いね。

後輩圧力で力を調整、スピコンで速さを調整、という感じで分けて考えるんですね。

スピードコントローラの基本構成

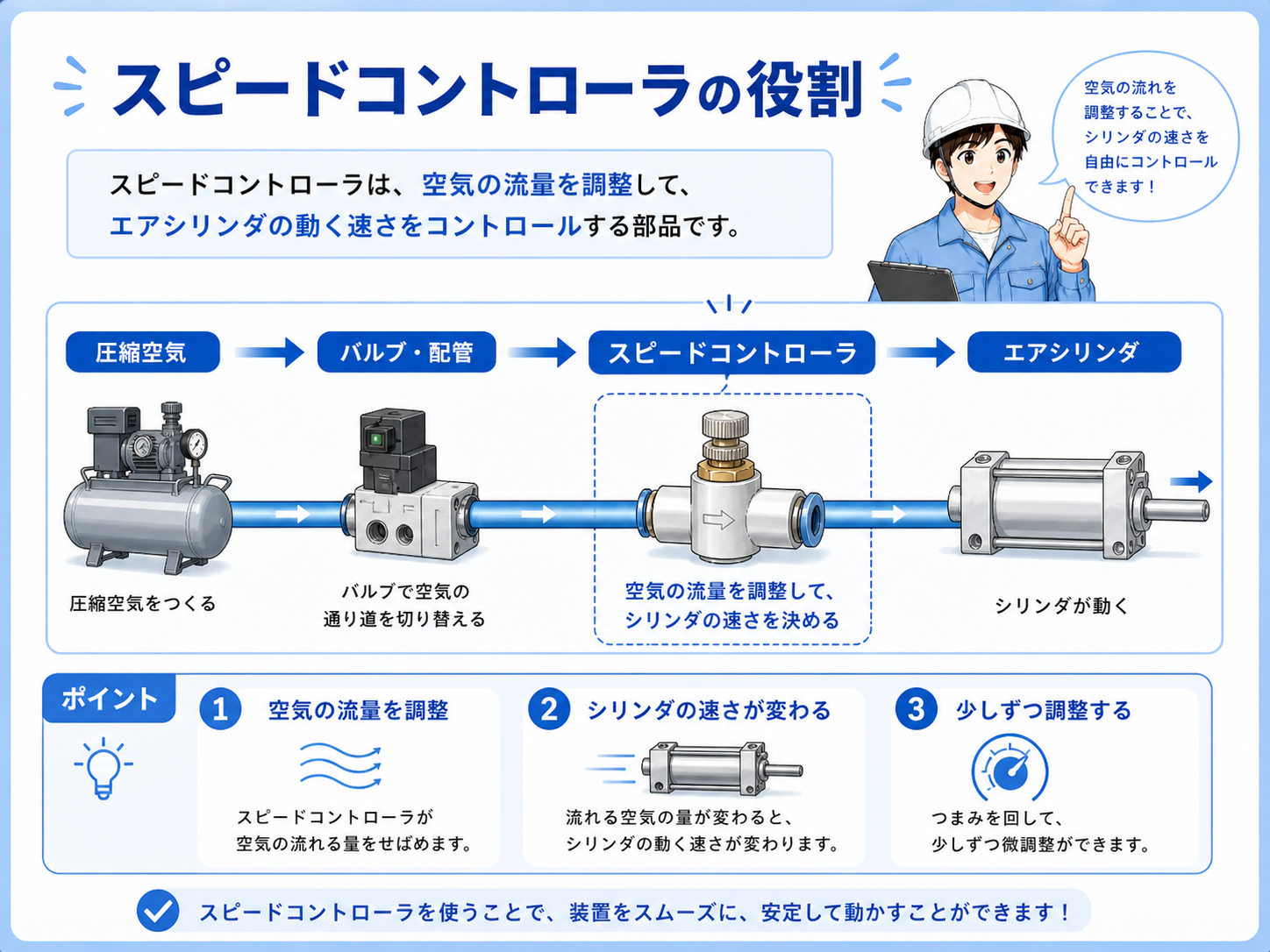

基本の構成は、エア源、圧力レギュレータ、エアバルブ、スピードコントローラ、エアシリンダの順で考えると分かりやすいです。 スピコンは、エアシリンダのポート近くに付いていることが多いです。

エアシリンダには、前進側と後退側があります。 どちらのポートについているスピコンを調整するかで、前進速度や後退速度が変わります。

ワンタッチ継手と一体になったスピードコントローラも多く、チューブが差し込まれている部品のつまみを回して調整します。

スピードコントローラを使う代表的な場面

スピードコントローラは、エアシリンダの動きを安定させたい場面でよく使います。 たとえば、ワークを押さえる、押し出す、上げ下げする、クランプする、ストッパを出すなどの動作です。

速すぎると衝撃が大きくなり、部品の破損や位置ずれにつながることがあります。 遅すぎるとタクトタイムが伸びたり、動作確認タイムアウトの原因になったりします。

速すぎる時・遅すぎる時の違い

シリンダが速すぎると、端で強く当たる、ワークがずれる、部品に衝撃が出る、センサーが検出する前に動きすぎるなどの問題が起きることがあります。

シリンダが遅すぎると、設備の動作が間に合わない、タイムアウトになる、次工程とのタイミングが合わないなどの原因になります。 ただし、遅い原因がスピコンだけとは限らず、圧力不足やエア漏れ、負荷の増加も確認します。

空気と速度調整の流れ

空気の流れを見るときは、エアバルブからどちらのシリンダポートへ空気が入るかを確認します。 反対側の空気がどのように抜けるかも、速度調整では大切です。

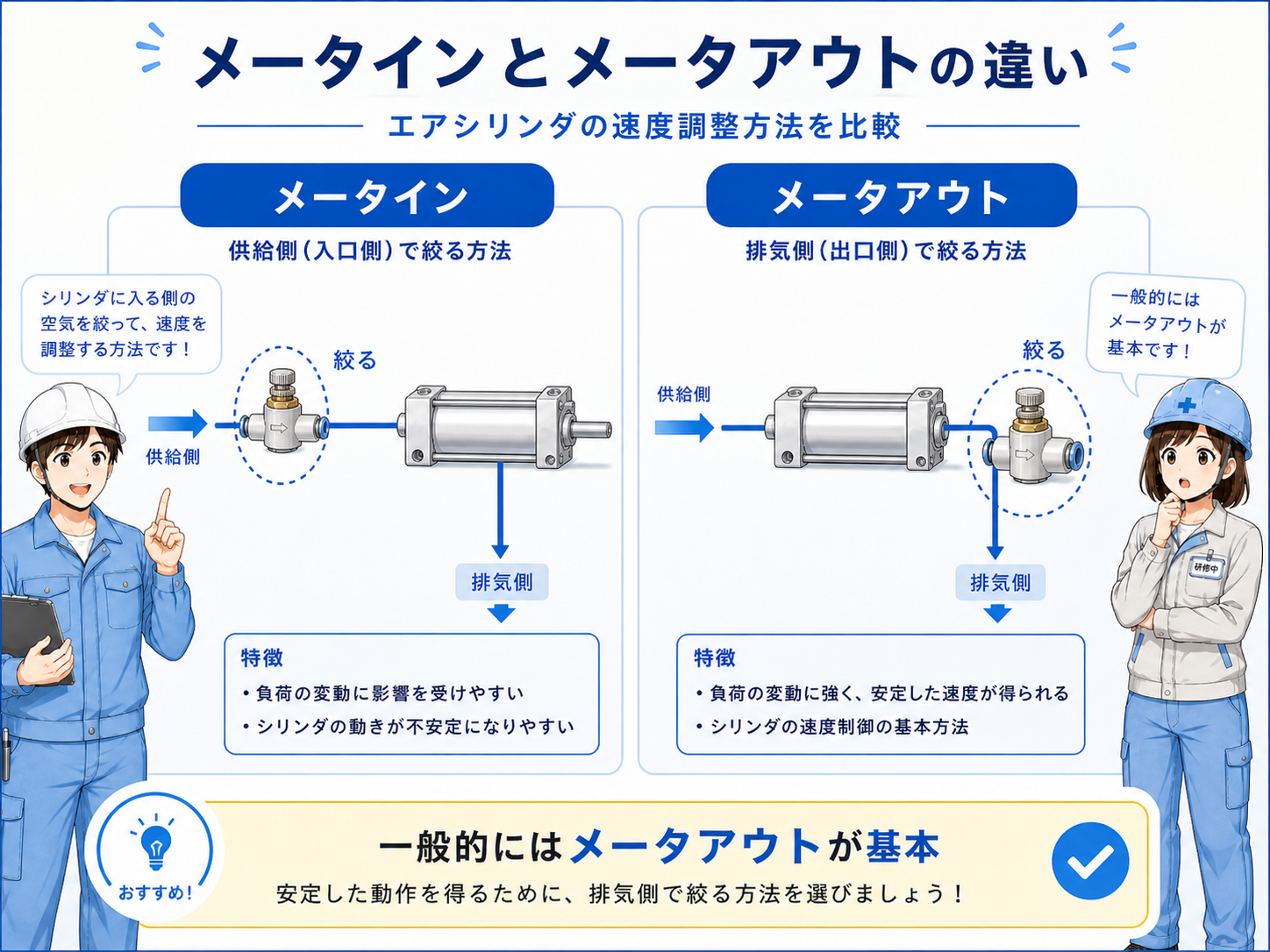

一般的なエアシリンダでは、排気側の空気を絞って速度を安定させる考え方がよく使われます。 ただし、回路や部品によって考え方が変わるため、図面と現物を合わせて確認します。

先輩スピコンを触る時は、まず前進と後退のどちらを変えたいのか確認する。逆側を触ると、思った動きにならないことがあるよ。

後輩どっちの動作を変えたいかを決めてから、対象のスピコンを少しずつ調整するんですね。

現場で見るときのポイント

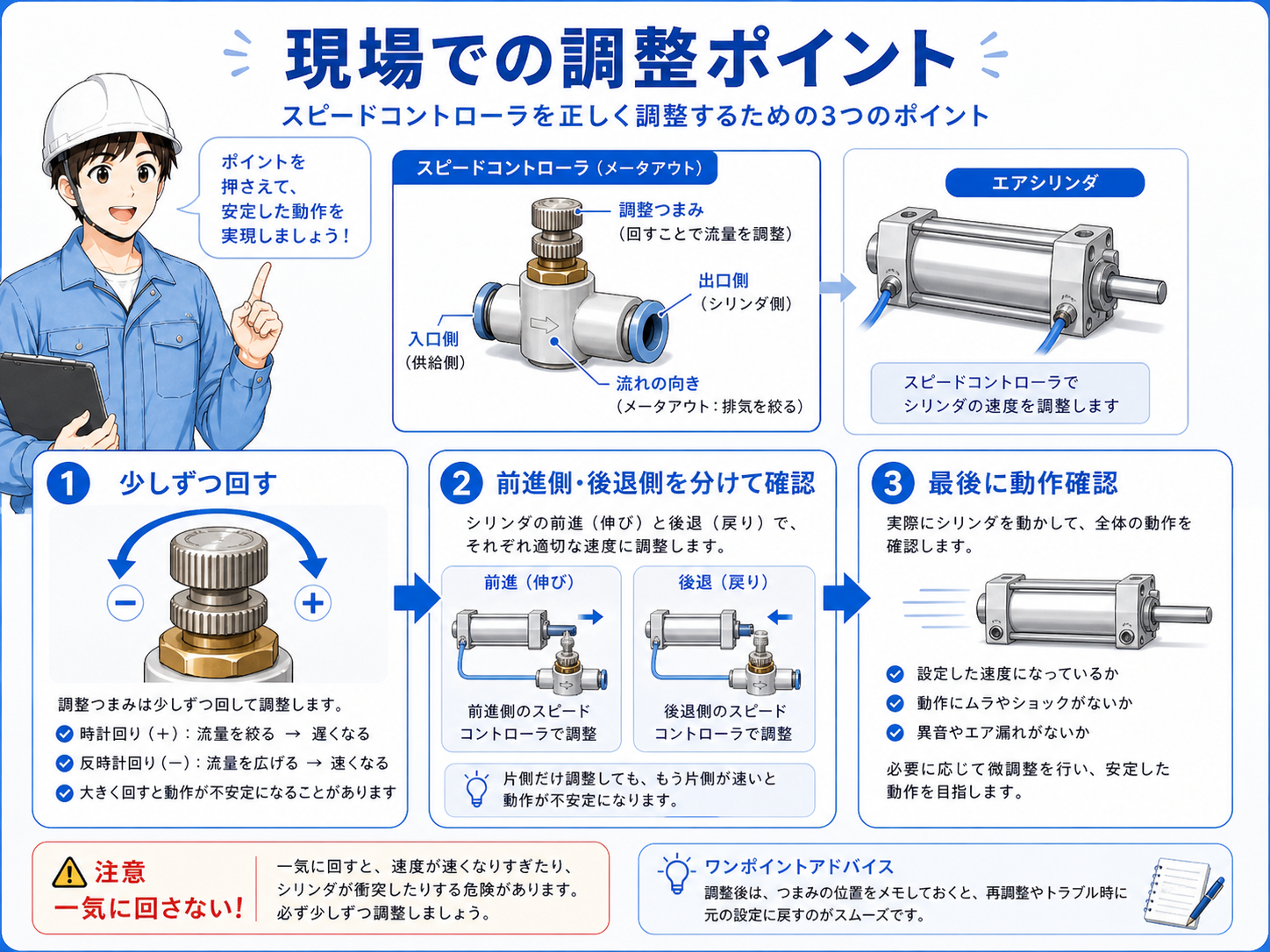

現場でスピードコントローラを見るときは、まずどのシリンダのどの動作に関係しているかを確認します。 似たようなスピコンが複数並んでいることも多いため、対象を間違えないことが大切です。

次に、調整ねじの開き具合やロック状態を見ます。 調整後にロックが緩いと、振動や作業中の接触で設定が変わることがあります。

また、動作が遅い場合は、スピコンの絞りすぎだけでなく、圧力不足、エア漏れ、チューブ折れ、フィルタ詰まり、シリンダの抵抗も確認します。

まとめ：スピードコントローラはシリンダ速度を整える部品

スピードコントローラは、エアシリンダへ出入りする空気の流量を調整して、シリンダの速度を整える部品です。 速すぎる動作や遅すぎる動作を調整し、衝撃や位置ずれ、タクトへの影響を抑えるために使います。

現場で調整するときは、前進側か後退側か、どのスピコンが対象かを確認し、少しずつ調整します。 速度の問題に見えても、圧力不足やエア漏れ、配管折れが原因の場合もあるため、周辺も合わせて確認することが大切です。
