電磁弁は「電気信号で空気の流れを切り替える」機器
電磁弁は、PLCなどの制御信号を受けてバルブを切り替え、空気の流れを制御する機器です。 エアシリンダーの駆動やエアブローなど、FA設備のさまざまな場面で使われます。
ただし「動かない」という症状だけでは、電磁弁本体の故障とは断定できません。 電気側・空圧側・負荷側のどこで条件が崩れているかを分けて考えるのが基本です。
故障原因を3つの系統に分ける
電気側には制御条件・電源条件・配線・コイル仕様、空圧側には供給条件・ポート・配管・排気、負荷側にはシリンダーや機械側の状態があります。 最初から部品交換を前提にせず、どの系統で症状が出ているかを整理します。
後輩PLCの出力表示はONなのに、電磁弁が動きません。電磁弁本体の故障と考えていいですか？
先輩まだ決めつけない方がいいね。出力条件、対象型式の仕様、空気の供給経路、シリンダー側まで分けて見ると、どこで止まっているか整理しやすいよ。

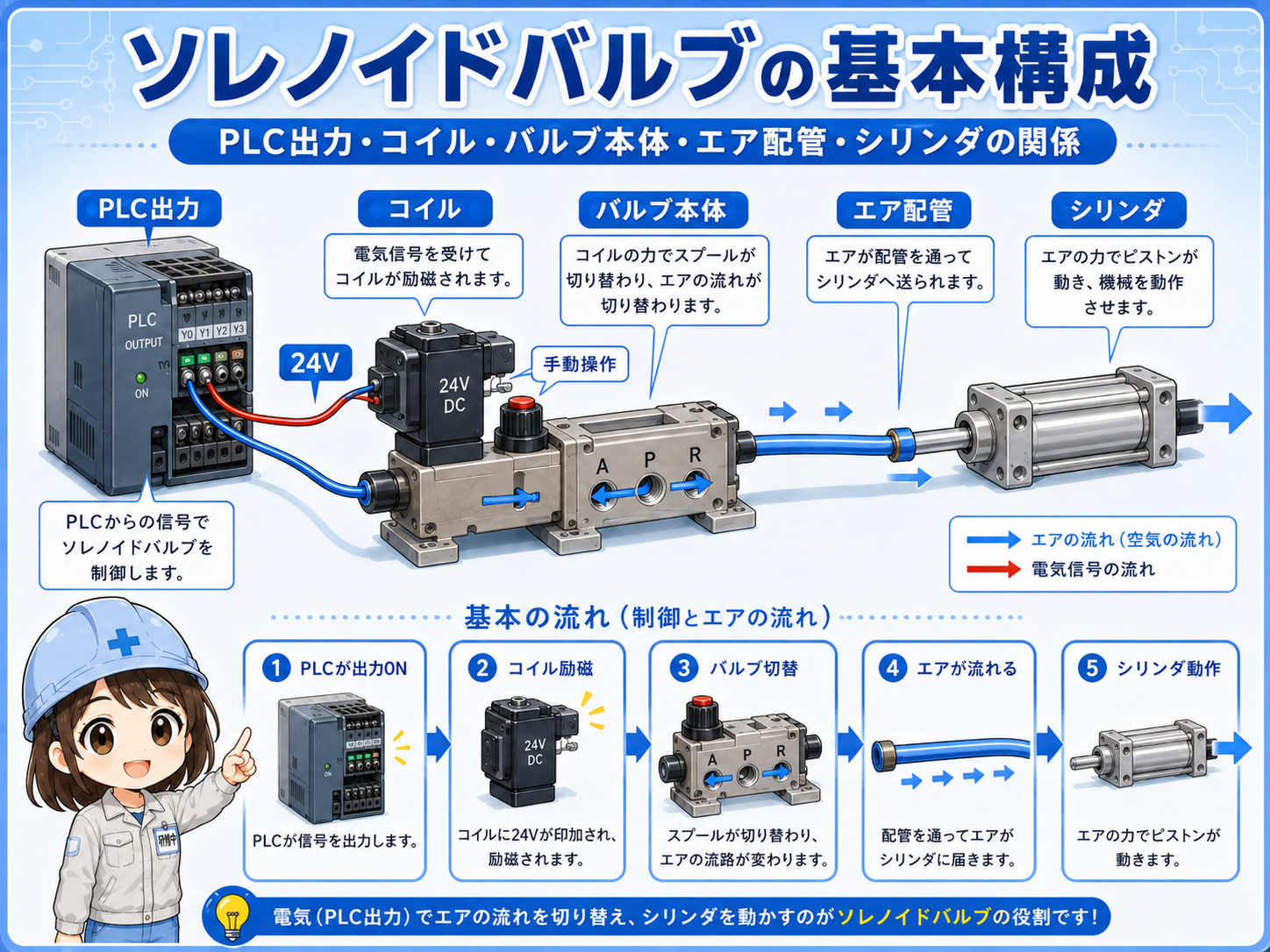

制御信号から電磁弁、エアシリンダーまでを分けて考える
電磁弁まわりは、制御信号・電源とコイル・空気の供給経路・負荷側がつながっています。 どこか1か所だけを見るのではなく、設備図面と対象型式の資料を基準に、系統ごとに条件を照合します。
| 系統 | 整理する情報 | 代表的な原因候補 |
|---|---|---|
| 制御側 | 対象出力、運転条件、インターロック、I/O割付 | 条件不成立、出力番号の取り違い、制御条件の不一致 |
| 電源・コイル側 | 対象型式のコイル仕様、電源条件、配線・コネクタ | 仕様違い、配線・接続不良、電源条件の不一致 |
| 空圧側 | 供給条件、ポート構成、配管、排気側 | 供給不足、配管条件の不一致、排気側の影響 |
| 負荷側 | シリンダー、機械側、動作条件 | 負荷側の抵抗、機械干渉、別系統の不具合 |
型式ごとの差を先に確認する
同じ「電磁弁」でも、3ポート／5ポート、シングル／ダブル、配線・表示仕様などで条件が変わります。 型式固有の仕様は一般論で決めず、対象製品の最新カタログ・取扱説明書を優先します。
安全条件は設備側の手順を優先
通電状態の測定や手動操作など、設備を動かす可能性がある確認は本記事で具体手順を示しません。 必要な場合は、設備の安全手順・資格要件・メーカー資料・責任者の指示を優先してください。

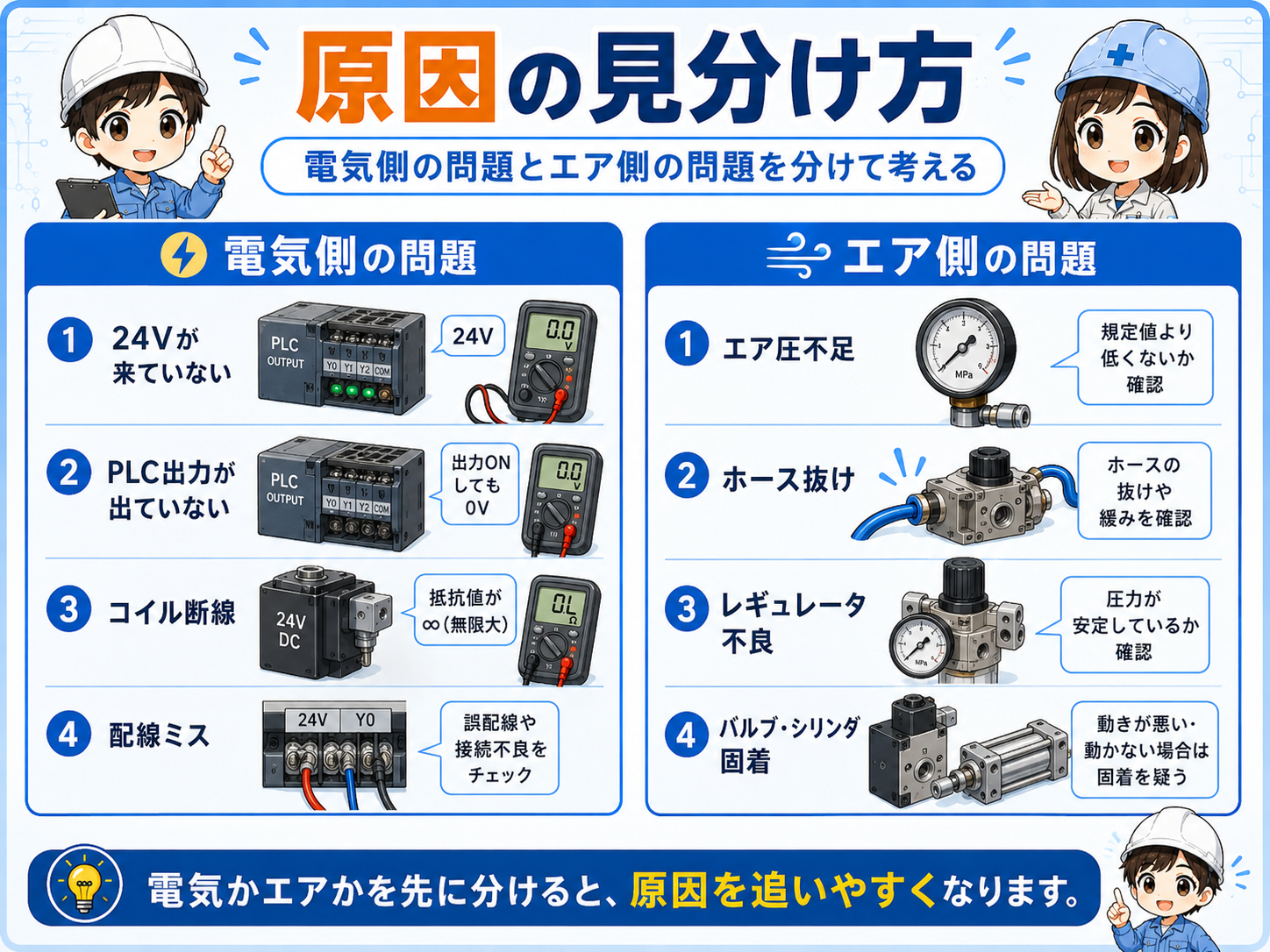

電磁弁の故障原因は「電気側・空圧側・負荷側」に分ける
検索で多い「電磁弁の故障原因」「故障症状」は、電磁弁本体だけでなく周辺条件を含めて考える必要があります。 症状と系統を分けると、交換前に確認すべき範囲が見えやすくなります。
| 見えている症状 | 原因候補の系統 | 照合する情報 |
|---|---|---|
| 制御側の出力条件が成立しない | 制御側 | ラダー条件、運転モード、インターロック、I/O割付 |
| 出力表示は成立しているが反応しない | 電源・コイル側 | 対象型式のコイル仕様、電源条件、配線・コネクタ |
| バルブ側の反応はあるが負荷が動かない | 空圧側／負荷側 | 供給条件、ポート・配管、排気、シリンダー・機械側 |
| 断続的・遅い・症状が変わる | 複数系統 | 発生条件、接続状態、供給条件、負荷条件を記録して比較 |
「交換する部品」より先に「崩れている条件」を探す
電磁弁を交換しても、原因が制御条件・配線・空気供給・負荷側にあれば症状は残ります。 まず系統を分け、図面と対象型式の資料から条件を確認する方が、原因を見失いにくくなります。

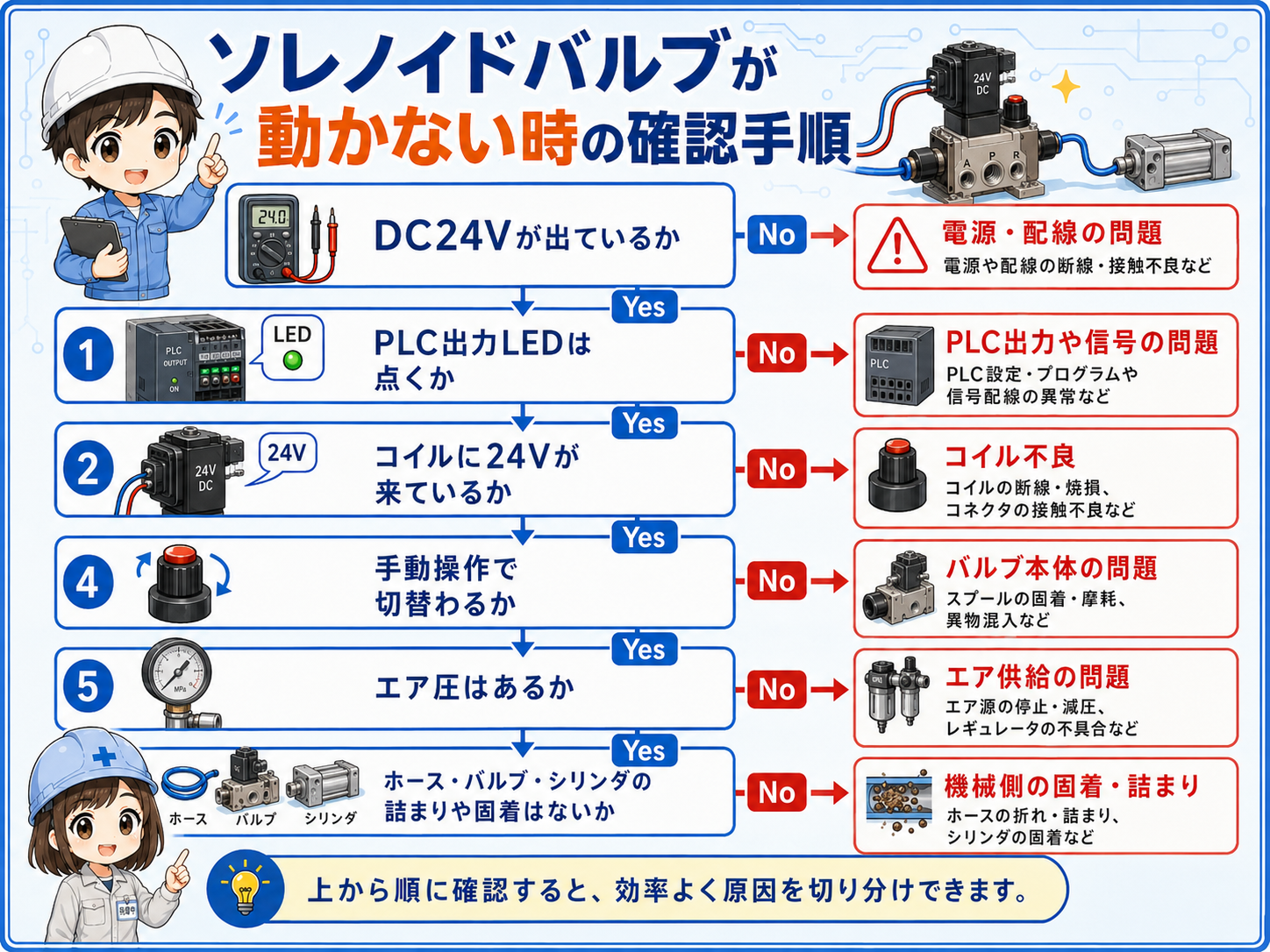

確認は「症状 → 図面 → 型式 → 系統」の順で整理する
思いついた箇所から触るのではなく、先に情報をそろえて原因候補を狭めます。 ここでは設備を直接操作する方法ではなく、故障原因を整理する順序を示します。
1. 症状を言葉にする
「全く反応しない」「途中で止まる」「負荷側だけ動かない」など、見えている症状と発生条件を先に整理します。
2. 設備図面とI/Oを照合する
対象の出力番号、回路、端子・コネクタの識別、関連するインターロックを図面上で確認します。
3. 対象型式の仕様を確認する
コイル仕様、ポート構成、使用条件、配線・表示仕様などをメーカー公式資料で確認します。
4. 電気側の情報をそろえる
PLCの状態表示、設備の電源状態、配線・接続の履歴など、設備側で確認できる情報を整理します。
5. 空圧側の条件を整理する
供給条件、配管、排気側、レギュレータ等が設備の基準どおりかを、定められた保守手順の範囲で確認します。
6. 負荷側まで範囲を広げる
電磁弁以降のシリンダーや機械側に原因がないか、設備の点検基準と照合します。
実機操作を伴う確認は設備の安全手順を優先
通電中の測定、手動操作、空圧条件の変更などは、設備が意図せず動く可能性があります。 本記事では具体操作を扱わず、設備の安全手順・資格要件・メーカー資料・責任者の指示を優先します。
よくある原因と見落としポイント
電磁弁トラブルでは、見えている症状と原因の場所が一致しないことがあります。 「電磁弁が動かない＝電磁弁本体が壊れた」と短絡せず、周辺条件も含めて整理します。
PLCの出力表示だけで電磁弁故障と判断する
出力表示は重要な手掛かりですが、それだけでコイル・配線・空圧側・負荷側まで正常とは判断できません。
対象型式の仕様を確認せず一般論で判断する
ポート構成、コイル仕様、配線・表示仕様、使用条件は型式で異なります。対象製品の最新資料を優先します。
電気側と空圧側の症状を混同する
制御条件の問題と、空気供給・配管・排気の問題では見るべき資料が異なります。系統を分けて整理します。
負荷側を見ずに電磁弁交換へ進む
シリンダーや機械側の条件で動作できない場合、電磁弁を交換しても症状が残ります。
後輩動かないと、すぐ電磁弁を交換するものだと思っていました。
先輩交換の前に、制御側・電源とコイル・空圧側・負荷側のどこで条件が崩れているかを分けよう。図面と型式が分かると整理しやすいよ。
原因を追う時に残しておくと役立つ情報
電磁弁まわりは、電気と空圧と機械がつながる境界です。 その場の印象だけで判断せず、後から比較できる情報をそろえると原因を追いやすくなります。
図面と型式をそろえる
対象出力、バルブ型式、端子・コネクタの識別、配管先を同じ資料上で追えるようにします。
症状と発生条件を記録する
常時か断続的か、特定の工程だけかなど、再現条件を残すと切り分けに役立ちます。
表示や動作音は「手掛かり」として扱う
LEDや動作音は参考になりますが、それだけで正常・故障を断定せず、他の情報と合わせて判断します。
前後の機器まで見る
電磁弁の前段にある制御・供給条件と、後段のシリンダー・機械側を含めて系統全体で考えます。
