サージ保護・サージ対策とは？雷サージや開閉サージから制御盤を守る基本

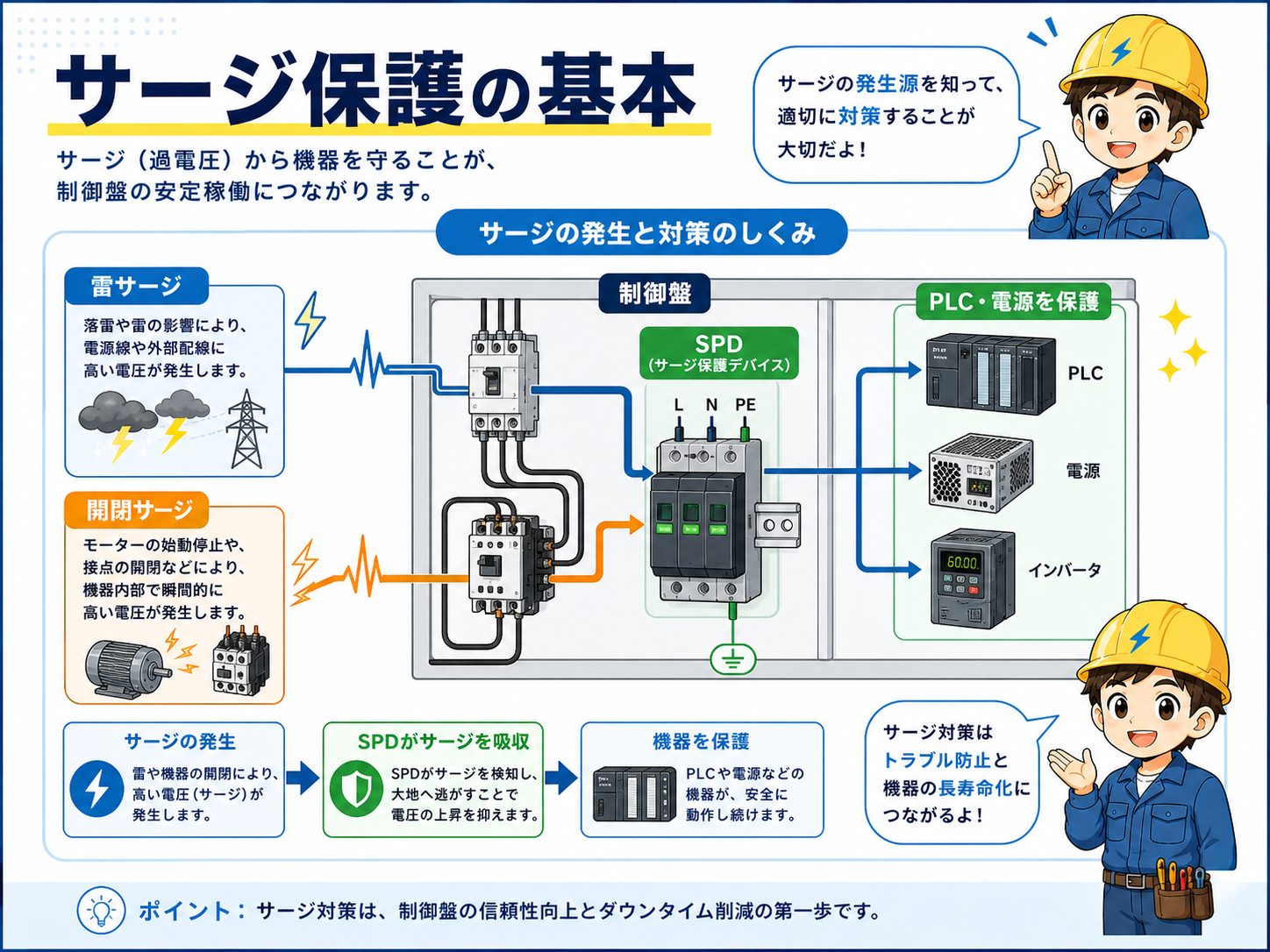

サージ保護・サージ対策とは

サージとは、回路に一瞬だけ発生する高い電圧のことです。 落雷の影響や、モーター・電磁接触器・大型機器のON/OFFなどで発生することがあります。

サージが制御盤内に入り込むと、PLC、スイッチング電源、インバータ、センサー、通信機器などに悪影響を与えることがあります。 すぐに壊れる場合もあれば、誤動作や寿命低下のように、あとから不具合として出ることもあります。

サージ保護・サージ対策は、この一瞬の過電圧をそのまま機器へ入れないようにして、設備を守るための考え方です。

先輩サージはずっと流れ続ける電圧じゃなくて、一瞬だけドンと入ってくる過電圧なんだ。だから見えにくいけど、制御機器にはかなり嫌な存在だよ。

後輩雷だけじゃなくて、機械のON/OFFでもサージが出ることがあるんですね。

サージはどこから来るのか

サージの発生源は、大きく分けると雷サージと開閉サージがあります。 雷サージは、落雷や雷の影響で電源線や信号線に高い電圧が乗るものです。

開閉サージは、モーター、電磁接触器、ソレノイド、インバータ、大きな負荷などを入切したときに発生する一時的な過電圧です。 制御盤の中では、こちらの方が身近に関係する場面もあります。

SPDの役割とサージ保護の基本

SPDは、サージ保護デバイスとも呼ばれる保護機器です。 普段は回路へ大きく影響しませんが、サージが発生したときに働き、過電圧を抑える方向に動きます。

重要なのは、SPD単体だけで考えないことです。 サージを逃がすためには、アースや配線の取り回し、保護したい機器の位置関係も関係します。

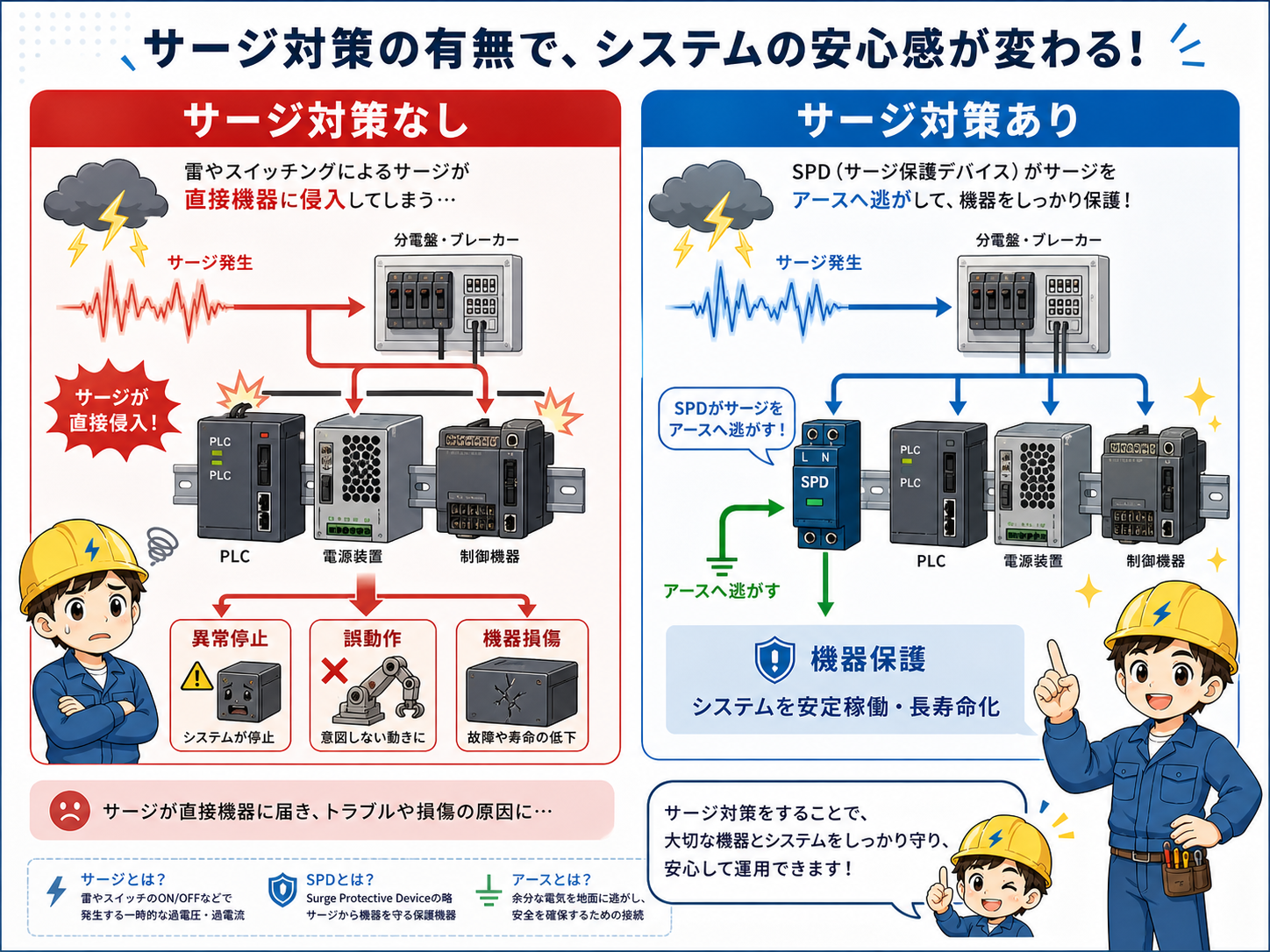

サージ対策あり・なしの違い

サージ対策がない場合、雷やスイッチングで発生したサージが、そのままPLCや電源、制御機器へ届いてしまう可能性があります。 その結果、異常停止、誤動作、故障、寿命低下につながることがあります。

サージ対策がある場合は、SPDがサージを受けてアースへ逃がし、機器側にかかる負担を減らします。 完全にすべてのトラブルを防ぐものではありませんが、設備を安定して動かすための保護として役立ちます。

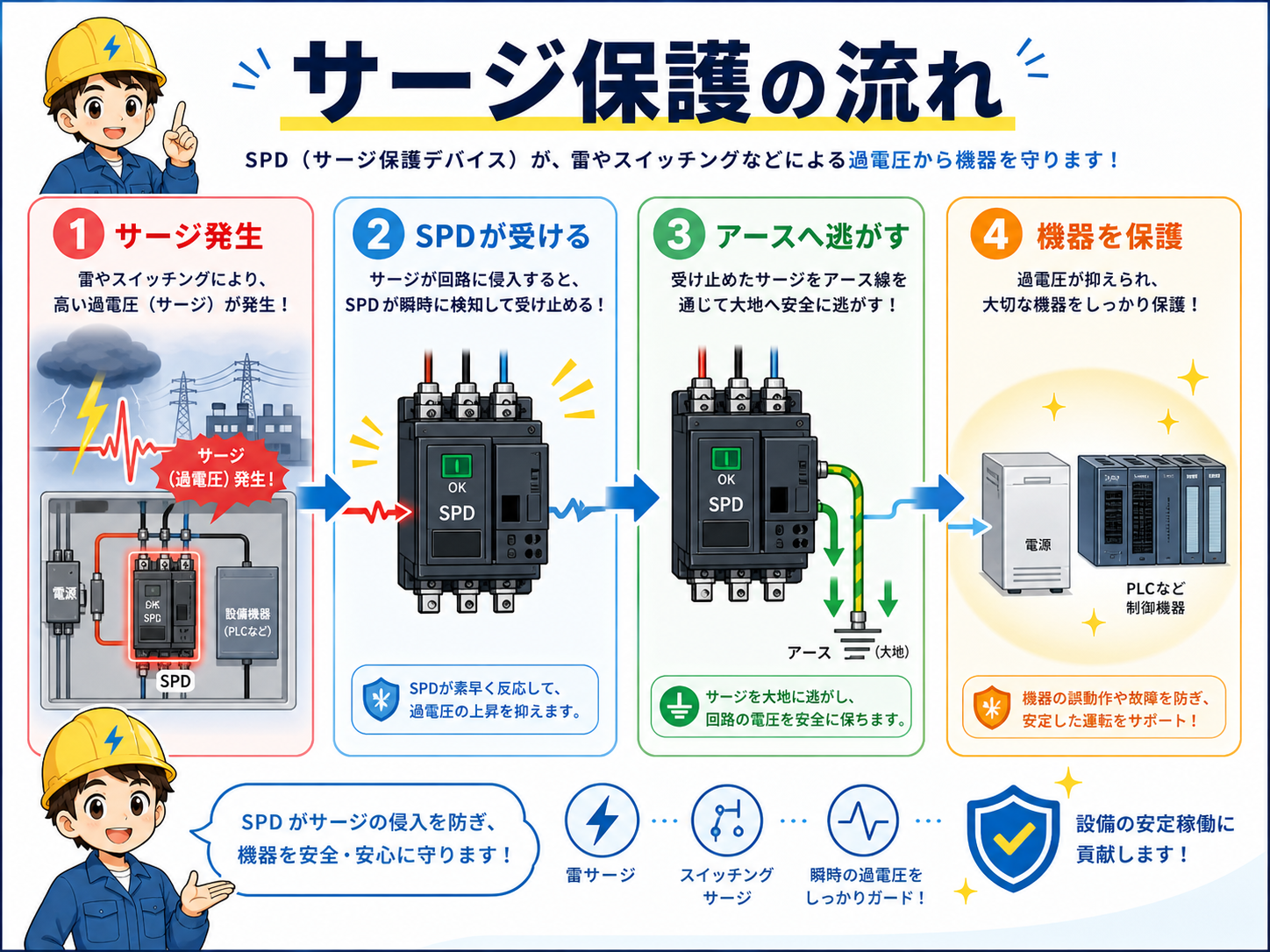

サージ保護の流れ

サージ保護の流れは、4段階で見ると分かりやすいです。 まず雷や開閉動作によってサージが発生します。次に、そのサージが電源線や信号線を通って制御盤側へ入ってきます。

SPDはサージを検出すると、過電圧を抑えながらアース側へ逃がします。 その結果、PLCや電源などの機器へ直接大きな電圧がかかりにくくなります。

先輩SPDは、サージを消して終わりというより「機器へ行く前に逃がす道を作る」イメージで見るといいよ。

後輩だからSPDとアースはセットで考えるんですね。付いている場所だけでなく、逃げ道を見るのが大事そうです。

現場で見るときのポイント

現場でサージ対策を見るときは、まず「どの機器を守るためのSPDなのか」を確認します。 たとえば、制御電源、PLC、通信機器、インバータ、外部に伸びる信号線など、保護したい対象を意識します。

次に、SPDの接続先とアースを見ます。 サージは逃がす先が必要なので、SPDだけを見て終わりにせず、接地側の考え方もセットで見るのが大切です。

まとめ：サージ対策は制御機器を守るための逃げ道づくり

サージ保護・サージ対策は、雷サージや開閉サージなどの一瞬の過電圧から、PLC、電源、インバータ、通信機器などを守るための考え方です。

SPDは、サージを受けてアース側へ逃がすことで、機器側へ直接大きな電圧が入ることを減らします。 ただし、SPDだけを見ればよいのではなく、守る対象、配線の流れ、アースへの逃げ道をセットで考えることが大切です。

関連記事

電源や保護機器まわりの記事もあわせて見ると、サージ対策の位置づけが整理しやすくなります。
