三相誘導電動機とは？
モーターの仕組みと基本

三相誘導電動機はどんなモーター？

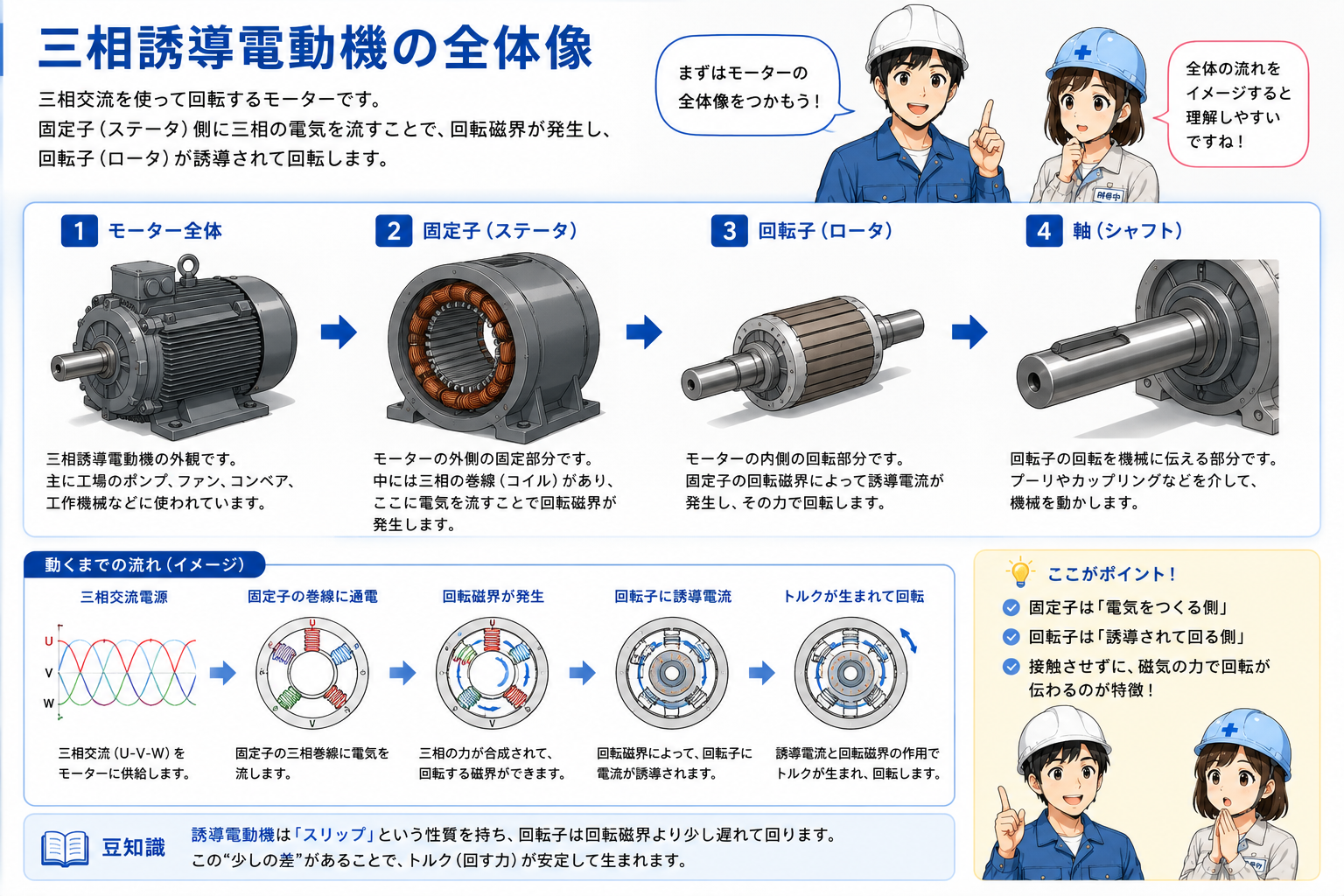

三相誘導電動機は、三相交流を利用して回転する交流電動機の一種です。工場ではポンプ、ファン、コンベヤ、工作機械など、さまざまな設備の駆動源として使われています。

「三相モーター」「誘導モーター」と呼ばれることもあります。初心者が最初に押さえたいのは、電線から回転子へ直接「回転する力」が送られるわけではないという点です。固定子が作る回転磁界と、回転子に生じる誘導作用が回転につながります。

後輩三相の電気を入れると、どうしてモーターが勝手に回り始めるんですか？

先輩そこが一番大事なところです。三相交流で固定子に「回る磁界」ができ、その磁界が回転子に作用して回転につながります。まず構造から見ていきましょう。

基本構造は「固定子」と「回転子」から見る

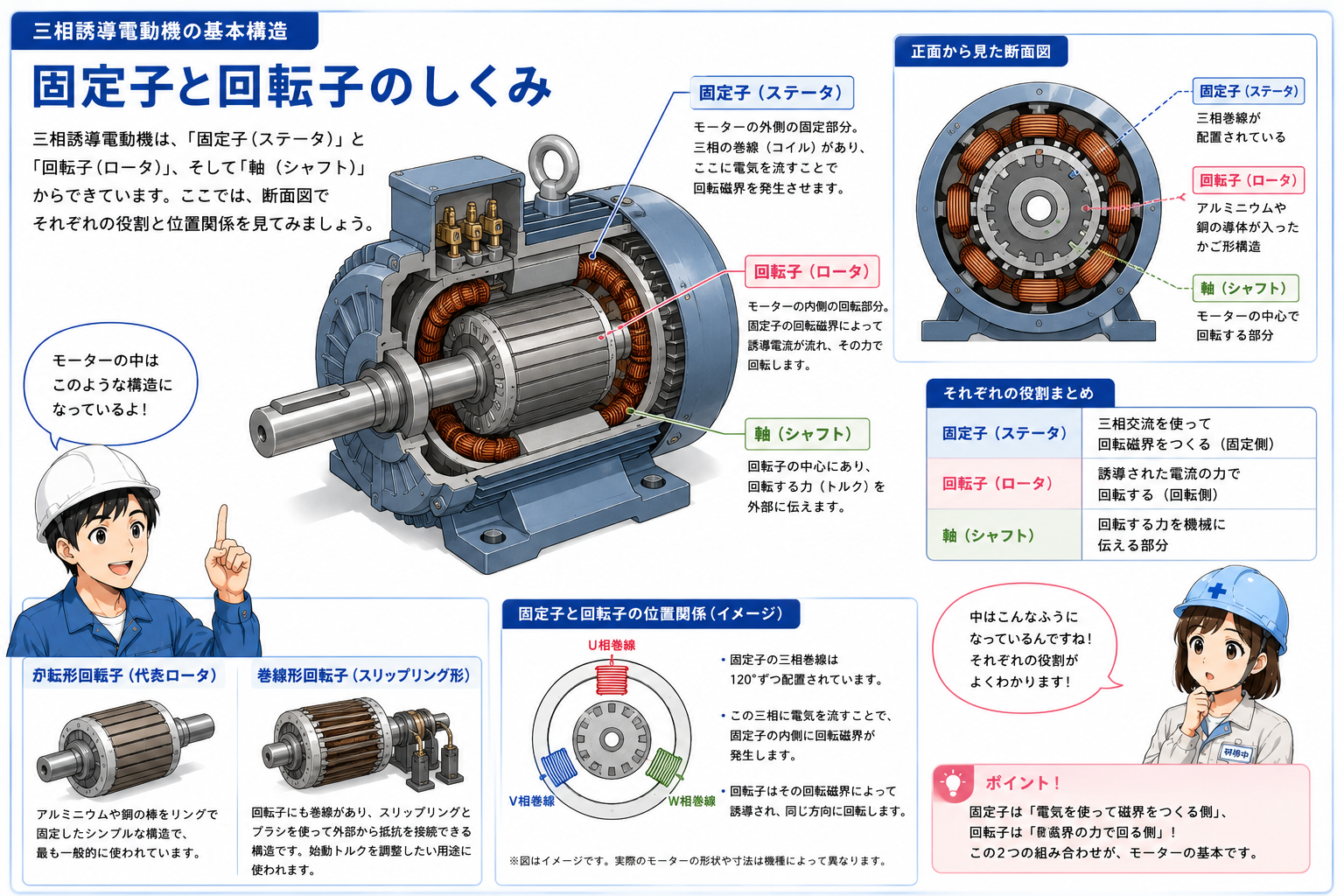

三相誘導電動機にはさまざまな部品がありますが、回る仕組みを理解するときは固定子（ステータ）と回転子（ロータ）の2つを中心に考えます。

三相交流から「回転磁界」が生まれる

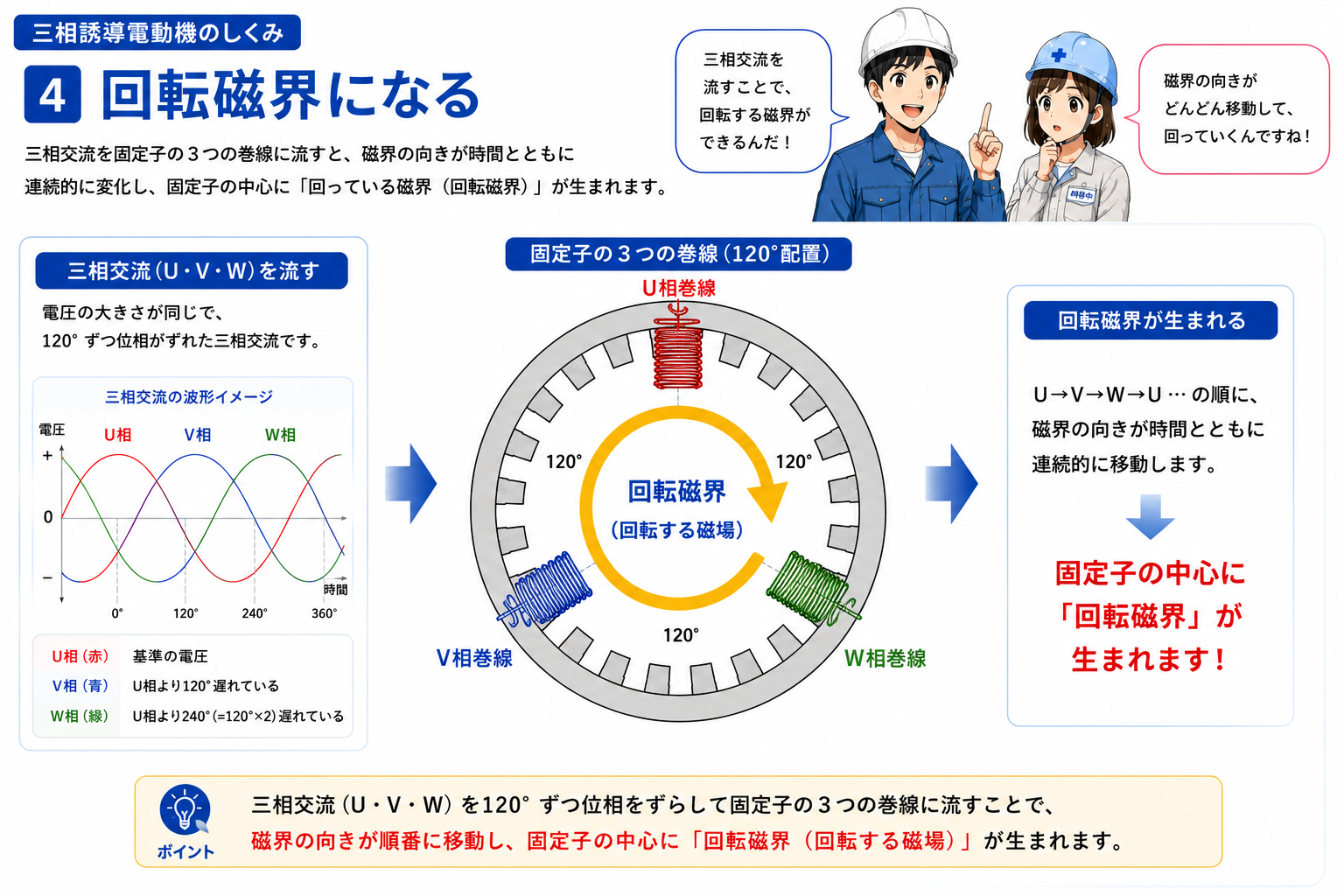

三相交流では、3つの交流が同じタイミングで変化するのではなく、互いに時間的なずれを持っています。さらに固定子の巻線は空間的に配置されています。

この時間的なずれと巻線の配置が組み合わさることで、固定子内部の磁界の向きが順番に移り変わり、全体として回転しているような磁界ができます。

ここは、先に学んだ「単相と三相の違い」がモーターの仕組みへつながる部分です。

回転磁界によって回転子に電流が「誘導」される

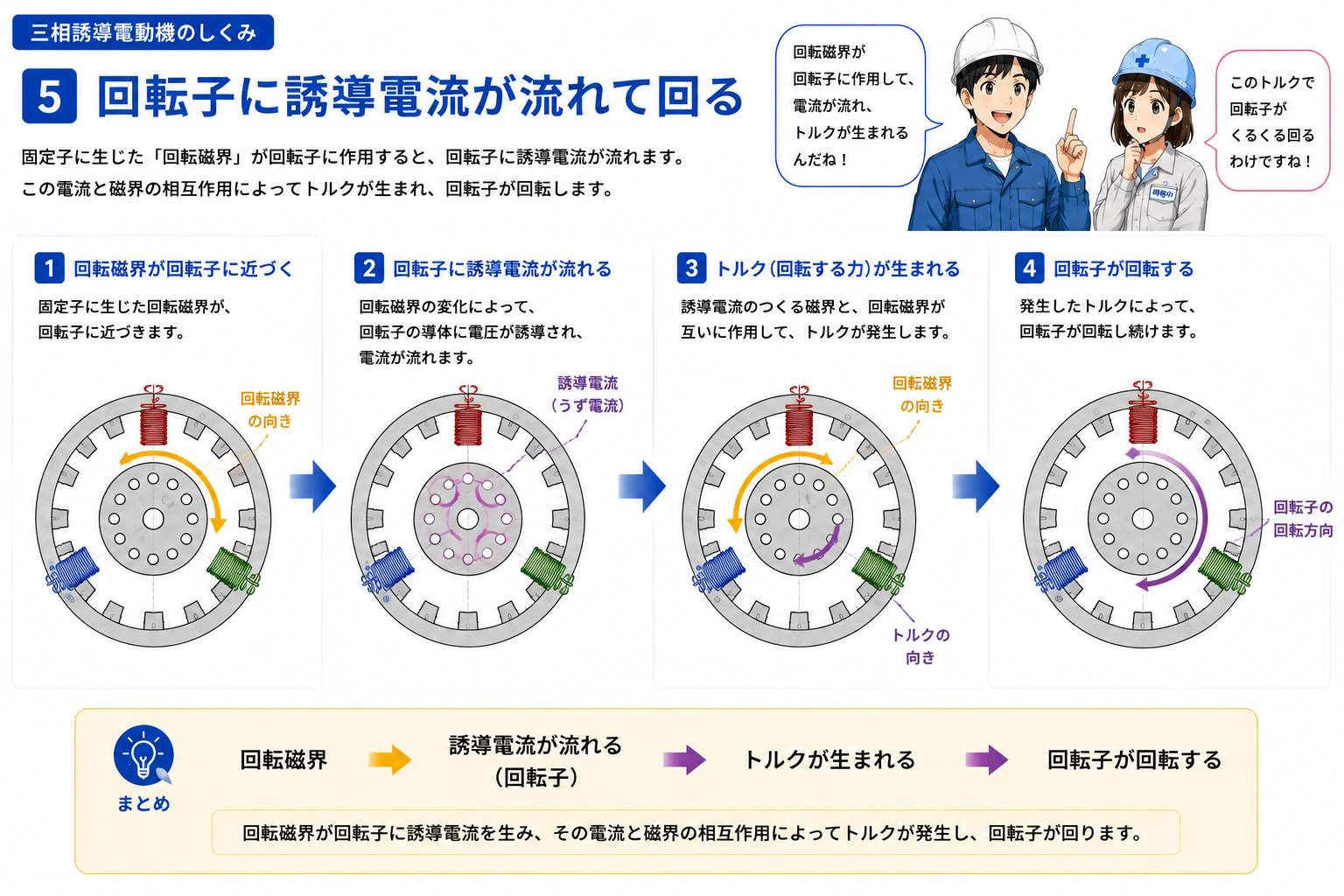

固定子の回転磁界と回転子の間に相対的な動きがあると、回転子の導体には電流が誘導されます。これが電磁誘導です。

回転子に生じた電流と固定子側の磁界が相互に作用すると、回転子には回転方向の力、つまりトルクが生じます。このトルクによって回転子と軸が回転します。

後輩回転子に直接電源をつないで回しているわけじゃないんですね。

先輩一般的なかご形誘導電動機ではそうです。固定子の回転磁界によって回転子側に電流が「誘導」される。この名前と仕組みをセットで覚えると分かりやすいですよ。

同期速度と「すべり」を理解する

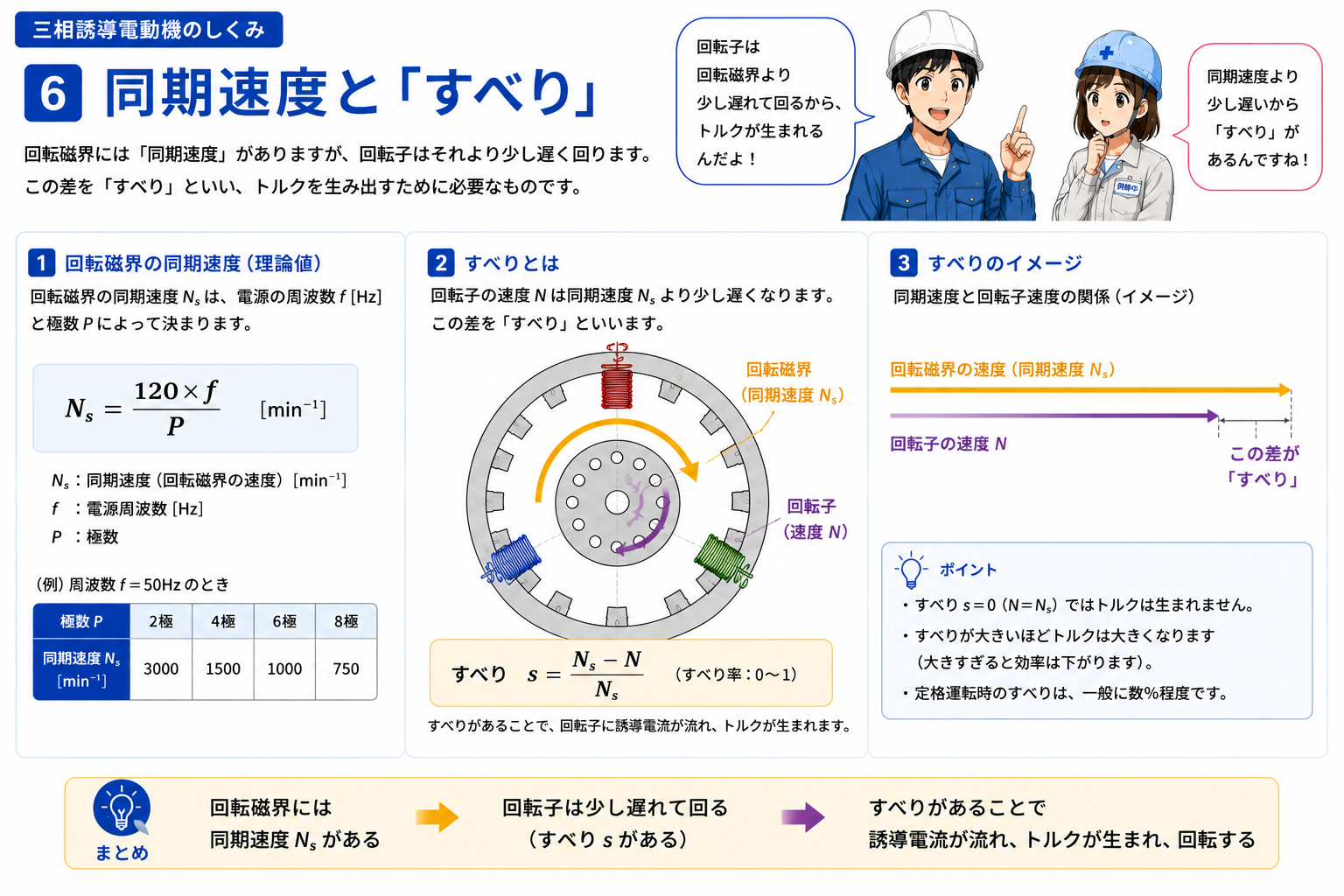

固定子が作る回転磁界の速さには基準があり、これを同期速度といいます。同期速度は電源の周波数とモーターの極数に関係します。

同じ極数なら周波数が高いほど同期速度は高くなり、同じ周波数なら極数が多いほど同期速度は低くなります。

一方、誘導電動機の回転子は通常、回転磁界とまったく同じ速度では回りません。回転磁界と回転子の間に速度差があることで誘導作用が生じるためです。この差を表す考え方がすべりです。

モーター銘板は仕組みと実機情報をつなぐ

モーターの銘板には、定格出力、電圧、電流、周波数、回転速度など、そのモーターを理解するための情報が記載されています。表記内容や形式はメーカー・機種によって異なります。

初心者完成シリーズでは、このあと「モーター銘板の見方｜kW・V・A・Hz・極数・回転数」で、銘板を独立したテーマとして詳しく整理します。

制御盤ではモーター単体ではなく「制御する機器」とセットで見る

設備の図面では、三相誘導電動機だけが単独で描かれるわけではありません。電磁接触器、保護機器、インバータなど、モーターの運転に関係する機器と合わせて表されます。

シーケンス図では「どの条件で制御機器が動作するか」を読み、主回路では「どの機器がモーター側と関係しているか」を識別情報から追う、というように役割を分けて考えると整理しやすくなります。

初心者が混同しやすいポイント

また、モーターの回転方向、端子記号、結線方法などを一般論だけで実機へ当てはめないことも重要です。図面・銘板・メーカー資料・設備仕様を優先します。

まとめ：三相交流から回転までを一本につなげる

三相誘導電動機は、用語をばらばらに暗記するより、三相交流 → 固定子 → 回転磁界 → 回転子に誘導 → トルク → 回転という一本の流れで理解すると整理しやすくなります。
