単相と三相とは？まず「相数」と「電圧」を分けて考える
単相と三相は、交流電源の構成を表す言葉です。一方、100V・200Vは電圧の大きさを表します。つまり、「単相か三相か」と「何Vか」は別の情報です。
最初に覚えるポイント
「単相＝100V」「三相＝200V」と固定して覚えるのではなく、相数と電圧をそれぞれ確認する習慣を付けると整理しやすくなります。
先輩「単相・三相」と「100V・200V」を別々の欄に分けて考えると、かなり分かりやすくなりますよ。
後輩三相だから必ず200V、という意味ではないんですね。

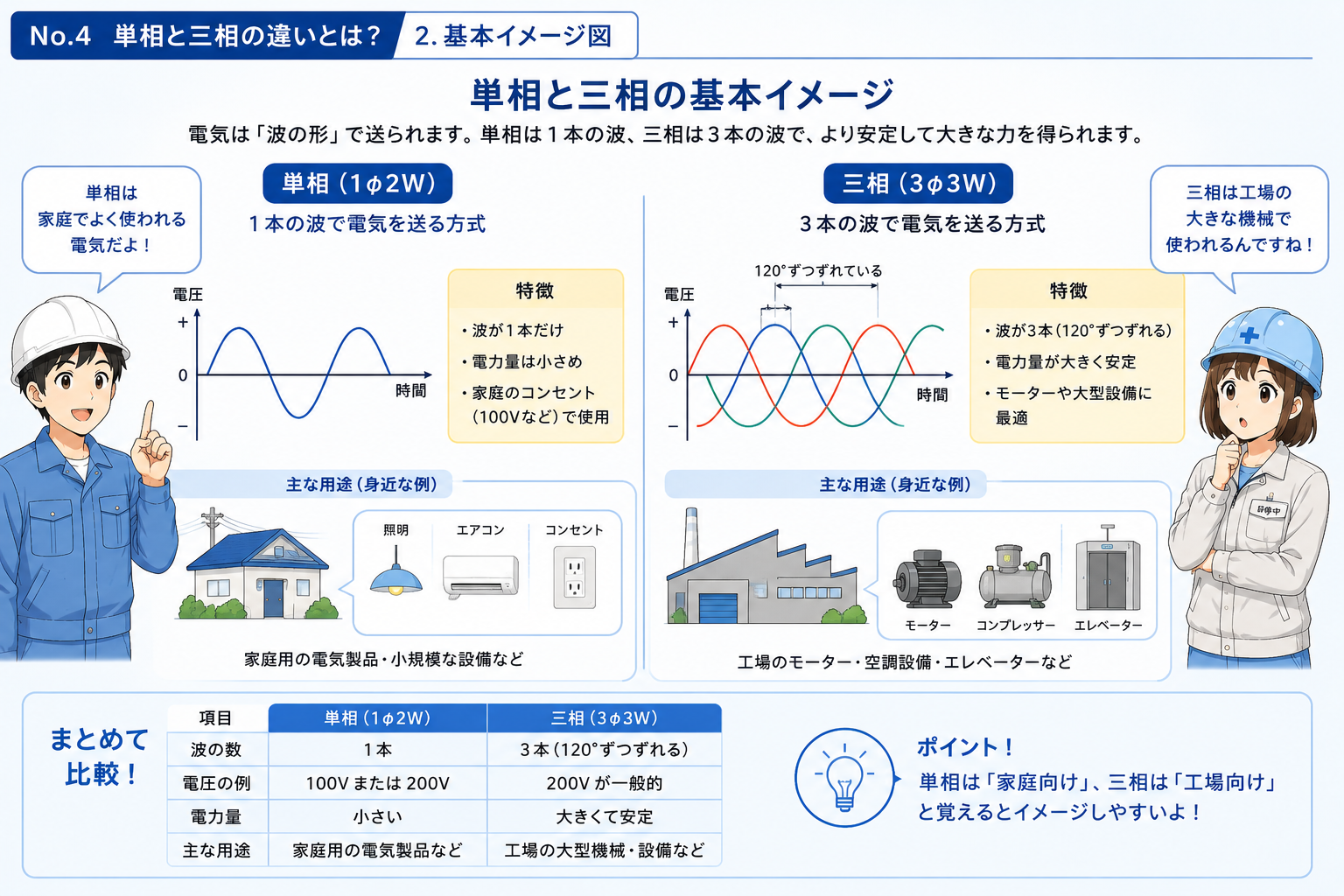

単相と三相の基本イメージ
初心者向けには、単相は1つの交流電圧、三相は同じ周波数で、互いに位相がずれた3つの交流電圧を組み合わせた電源として捉えると理解しやすくなります。一般的な対称三相交流では、3つの位相は120°ずつずれています。
単相
家庭用機器や小容量の機器など、身近な電源でも広く使われます。
三相
モーターなど、設備や産業用途で多く使われる交流電源方式です。
用途は絶対ではない
実際の電源方式や電圧は地域、設備、契約、機器仕様で異なります。

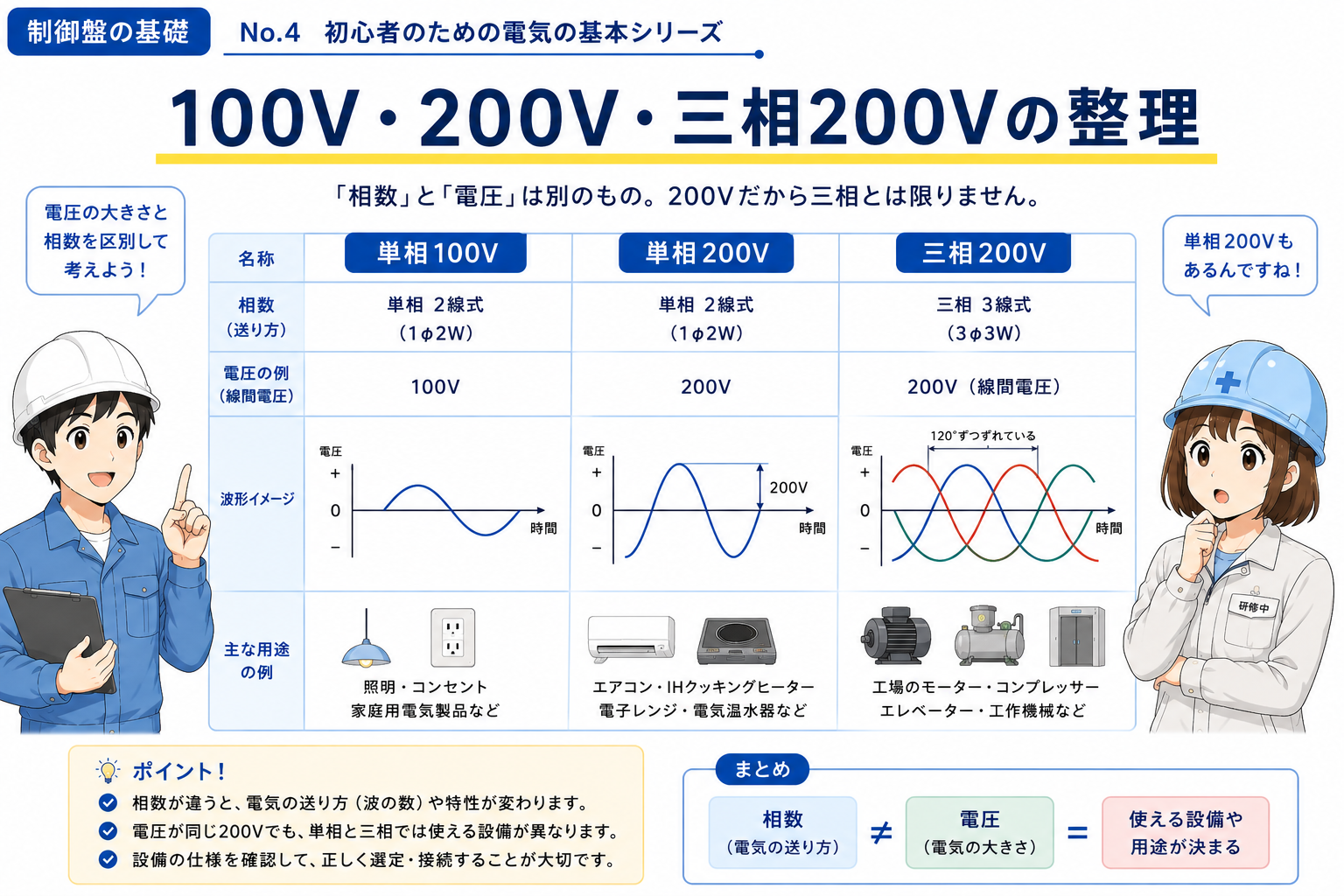

100V・200V・三相200Vはどう違う？
「100V」「200V」は電圧を表し、「単相」「三相」は相数を表します。日本では身近な例として単相100V、単相200V、三相200Vという表現をよく見かけますが、電圧値だけから相数を判断することはできません。
「200V」と書いてあるだけでは不十分
同じ200Vという表記でも、電源方式や機器の仕様が同じとは限りません。実機では銘板、回路図、メーカー資料などで相数・電圧・周波数・定格を確認します。

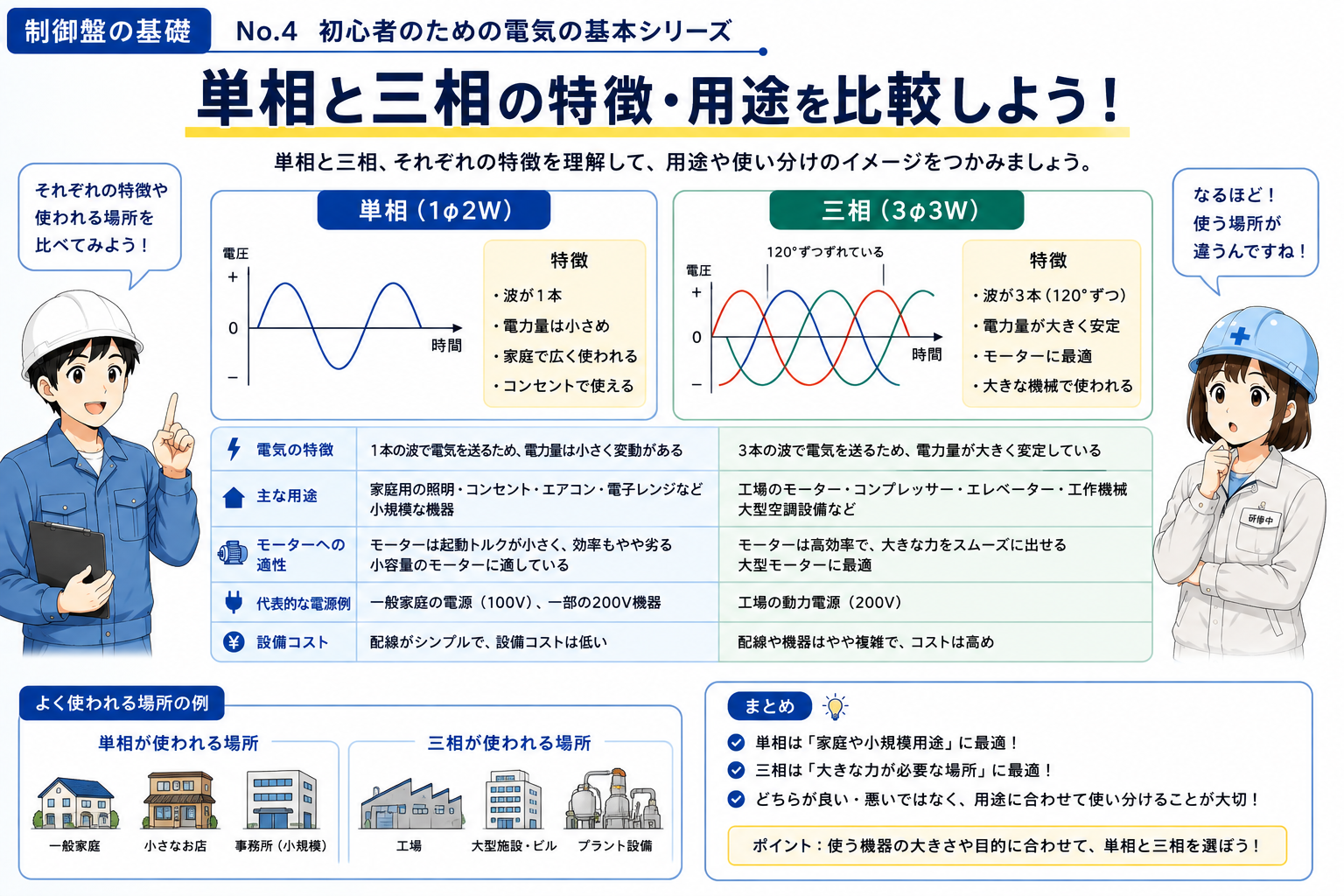

単相と三相の違いを比較
単相と三相は、どちらが上というものではありません。電源構成・使われる場面・接続する機器の違いとして整理します。
単相でよく見る例
照明、コンセント、小容量機器など。単相100Vだけでなく単相200Vの機器もあります。
三相でよく見る例
産業設備のモーターなど。日本では三相200V系を目にする機会があります。
確認すべき情報
相数、電圧、周波数、機器定格をセットで確認することが大切です。

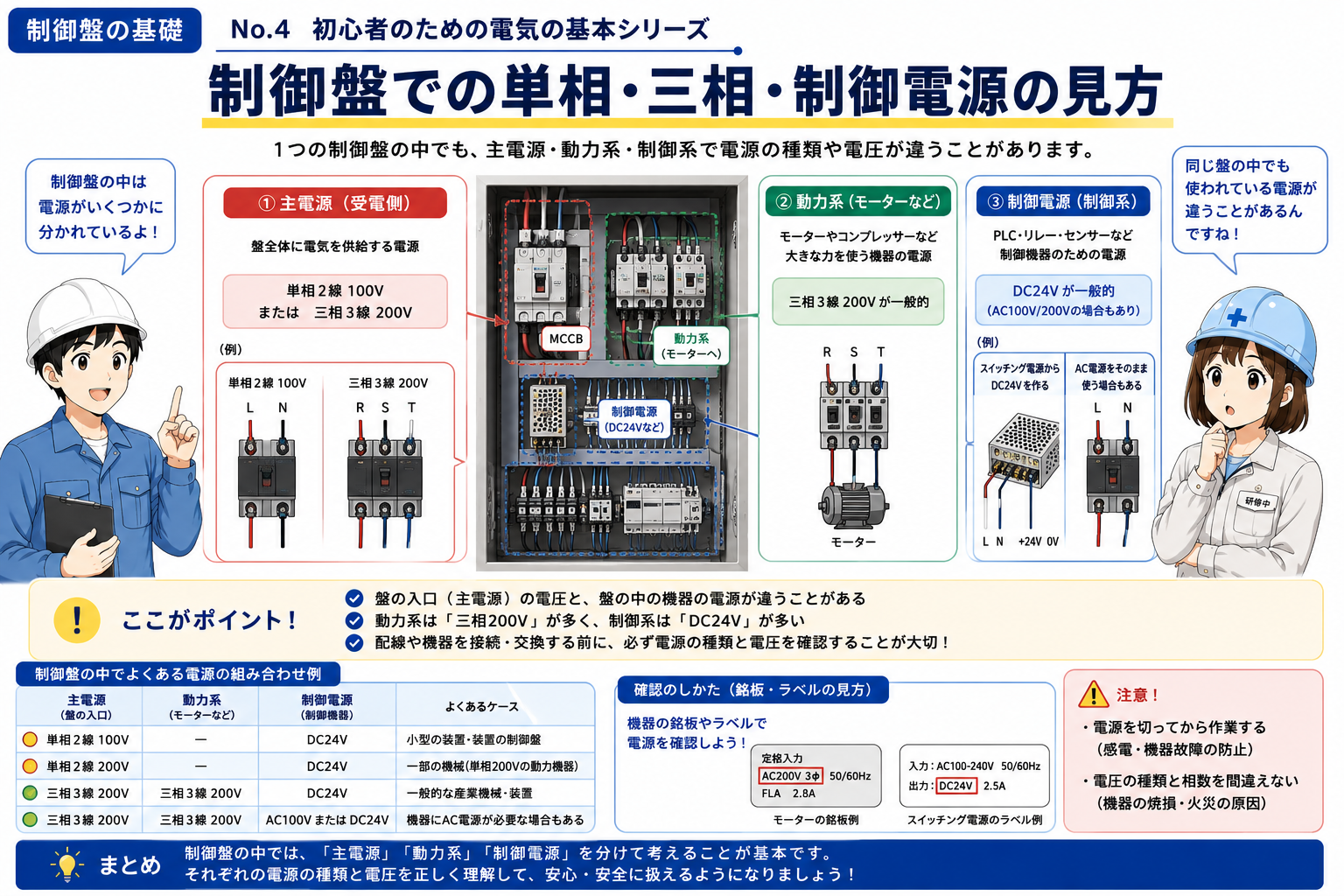

制御盤では単相・三相をどう見る？
制御盤では、設備の主電源やモーターなどの動力系に三相交流が使われる場合がある一方、盤内の制御電源には別の電圧やDC24Vなどが使われることもあります。1つの盤の中に複数種類の電源が存在することがあるため、ひとまとめに考えないことが重要です。
実設備は見た目や思い込みで判断しない
電源方式や電圧の取り違えは危険につながります。実設備の工事・配線・点検・測定などは、必要な資格・教育・権限のもとで、図面、メーカー資料、設備の安全ルールに従ってください。
単相・三相でよくある混同
単相＝100Vと思う
単相には100Vだけでなく200Vで使われる機器や設備もあります。相数と電圧は別に確認します。
三相＝必ず200Vと思う
三相という言葉は相数を表します。電圧は設備や地域、仕様によって異なります。
200Vなら同じ機器を使えると思う
同じ電圧値でも相数、周波数、定格などが合わなければ適合しません。機器仕様を確認します。
先輩「何相・何V・何Hz・どんな機器か」を分けて見ると、電源条件を整理しやすくなります。
まとめ：単相・三相と100V・200Vは別々に整理する
- 単相・三相は交流電源の相数を表す
- 100V・200Vは電圧の大きさを表す
- 単相100V、単相200V、三相200Vはそれぞれ意味が異なる
- 三相はモーターなどの産業設備で多く使われる
- 実機では相数・電圧・周波数・定格を図面やメーカー資料で確認する
この違いが分かると、次に学ぶ三相誘導電動機、モーター銘板、制御盤の電源構成を理解しやすくなります。
