交流（AC）と直流（DC）とは
電気の流れ方には、大きく分けて交流（AC：Alternating Current）と直流（DC：Direct Current）があります。最初に押さえたい違いは、電流の向きが時間とともに変わるかどうかです。
まずは「向き」で区別する
DCは基本的に同じ向きに流れ、ACは向きや大きさが周期的に変化します。細かな理論より、まずこのイメージを持つと整理しやすくなります。
先輩最初は「DCは向きが一定、ACは向きが変わる」と覚えると分かりやすいですよ。
後輩同じ電気でも、流れ方に種類があるんですね。

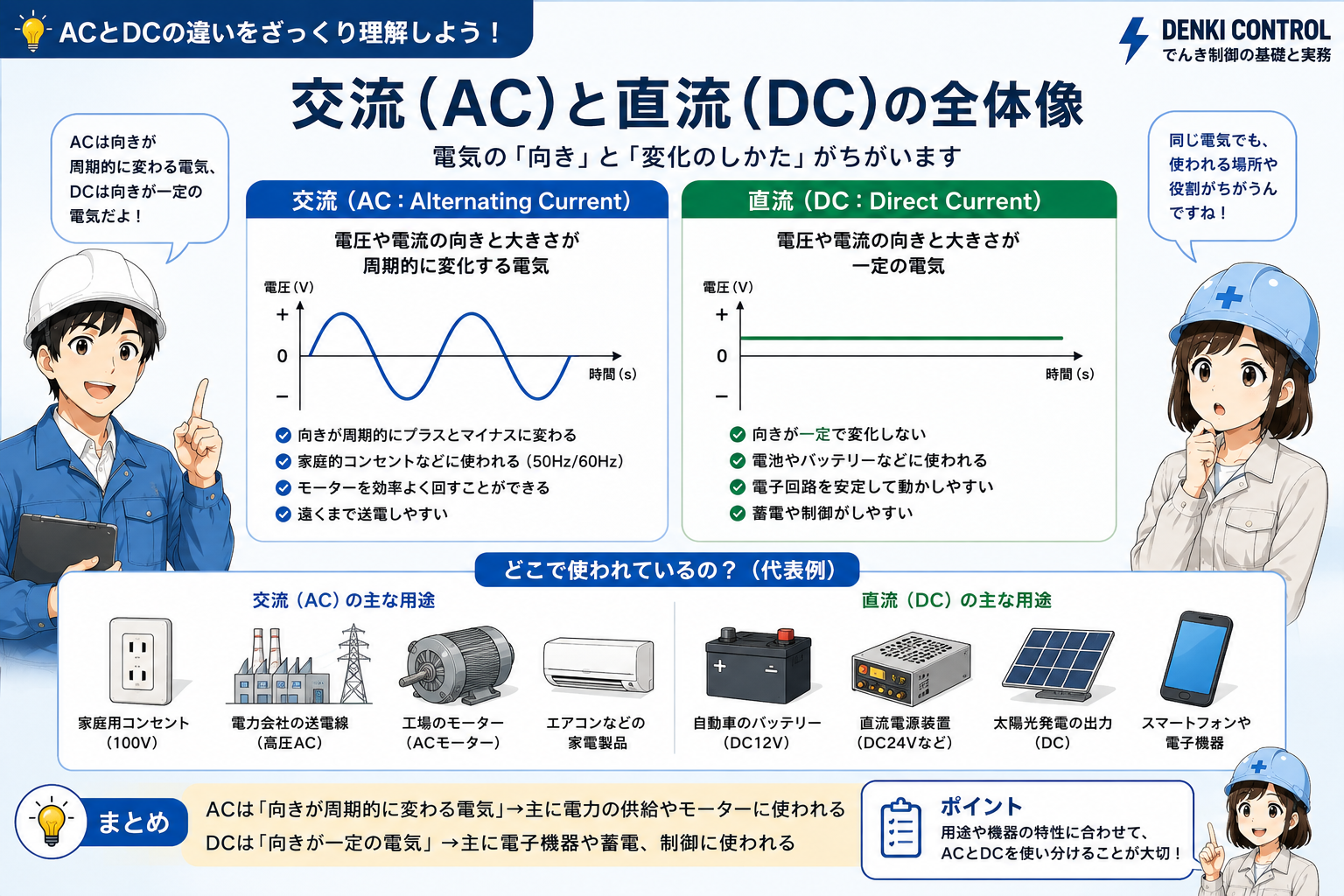

AC・DCの基本イメージ
ACとDCは、電源や機器の表示にもよく使われる基本用語です。代表的な例を見ながら、それぞれのイメージを整理します。
交流（AC）
電流の向きや大きさが時間とともに周期的に変化します。
直流（DC）
極性が決まっており、基本的に同じ向きに電流が流れます。
表示も確認
機器ではAC・DCの表記や定格が区別されています。実機ではメーカー資料と銘板を優先します。

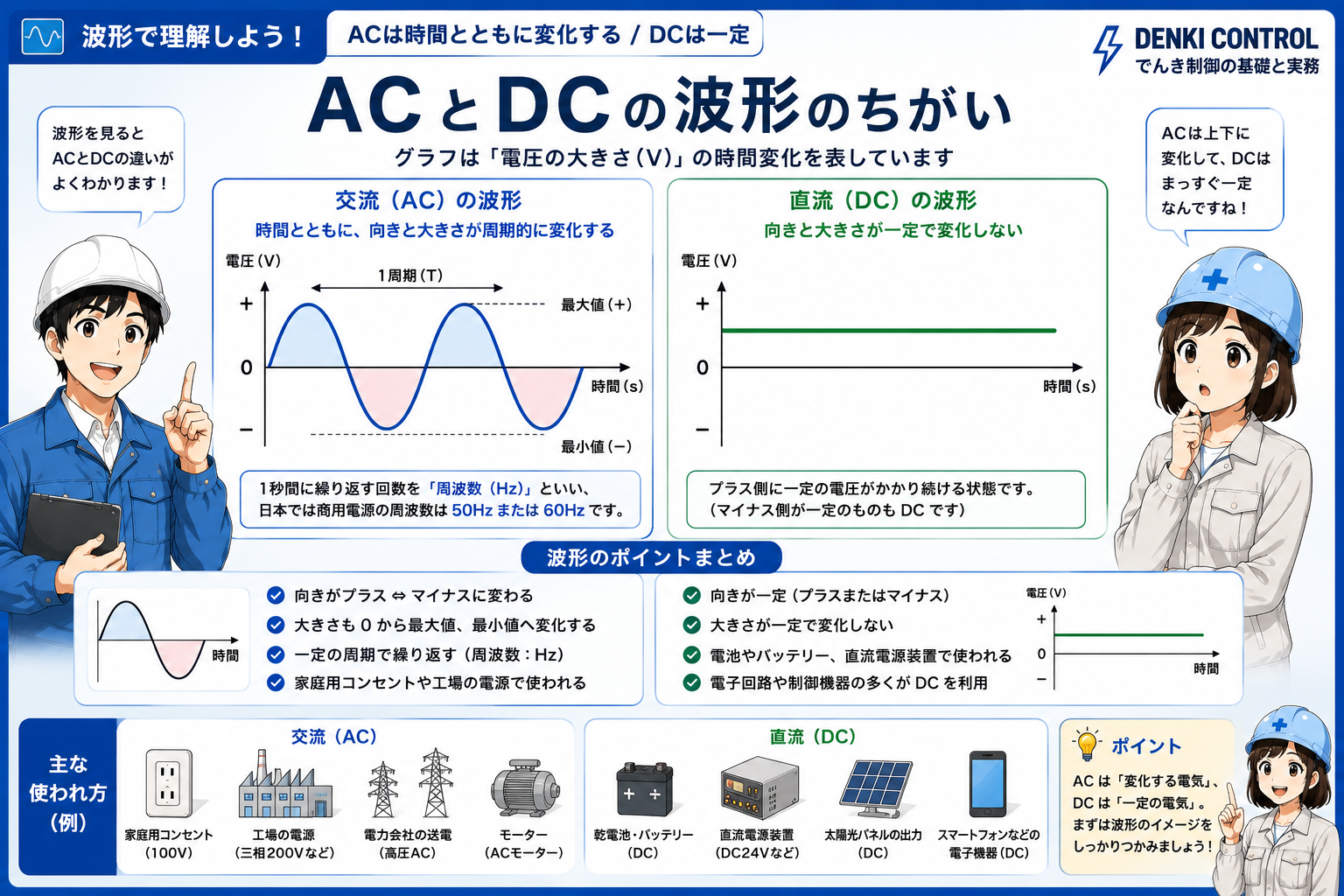

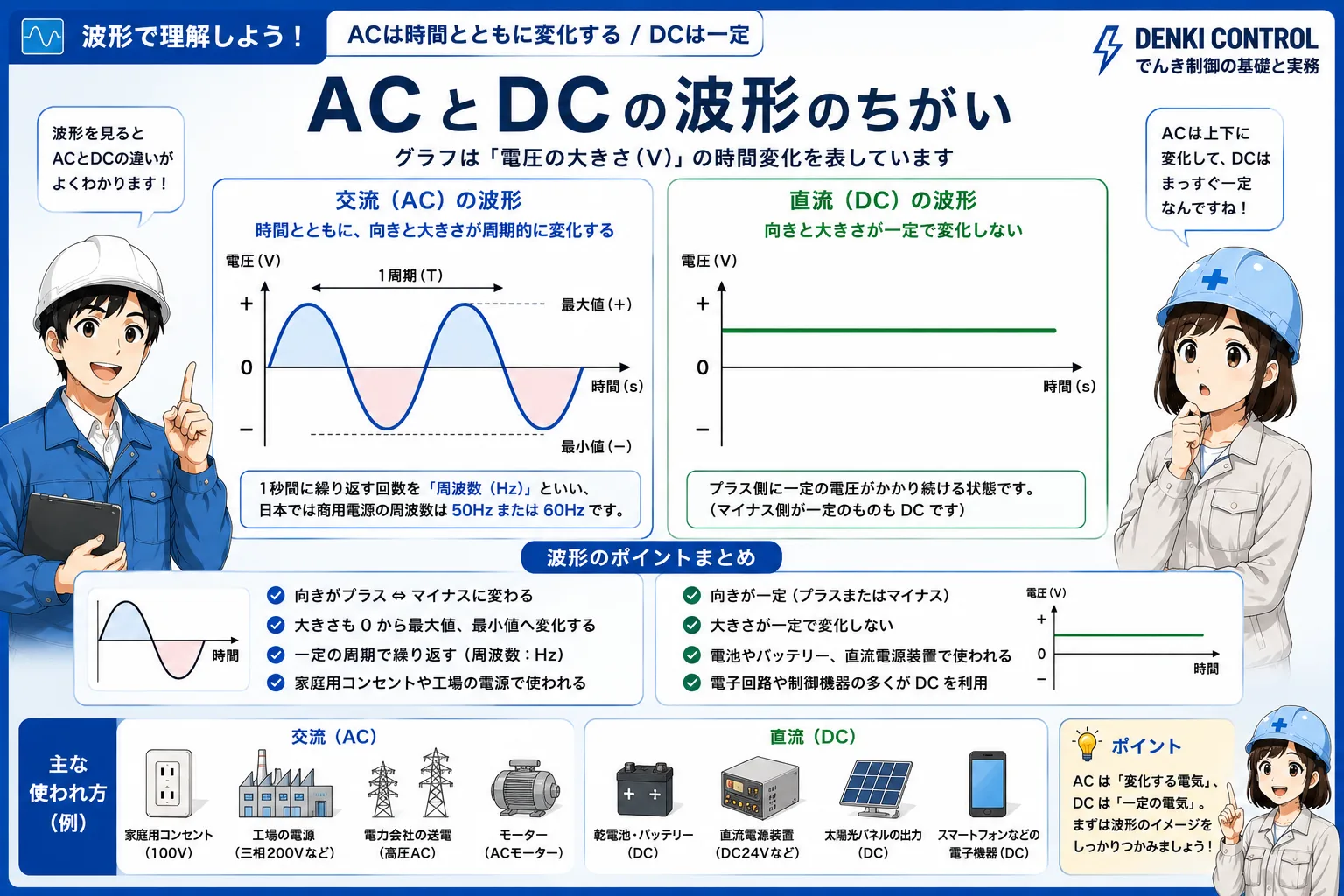

交流と直流は波形がどう違う？
時間に対する電圧や電流の変化をグラフにすると、ACとDCの違いを視覚的に捉えられます。ここでは基本イメージとして単純化して示します。
周波数（Hz）は、交流の波形が1秒間に繰り返す回数です。たとえば50Hzは1秒間に50周期という意味です。なお、周波数や波形は電源によって異なるため、実機では定格表示を確認します。
交流＝必ずきれいな正弦波、ではない
初心者向けの図では交流を正弦波で表すことが多いですが、実際には電源や回路によって波形はさまざまです。ここではACとDCの基本的な違いを理解するための概念図として扱います。

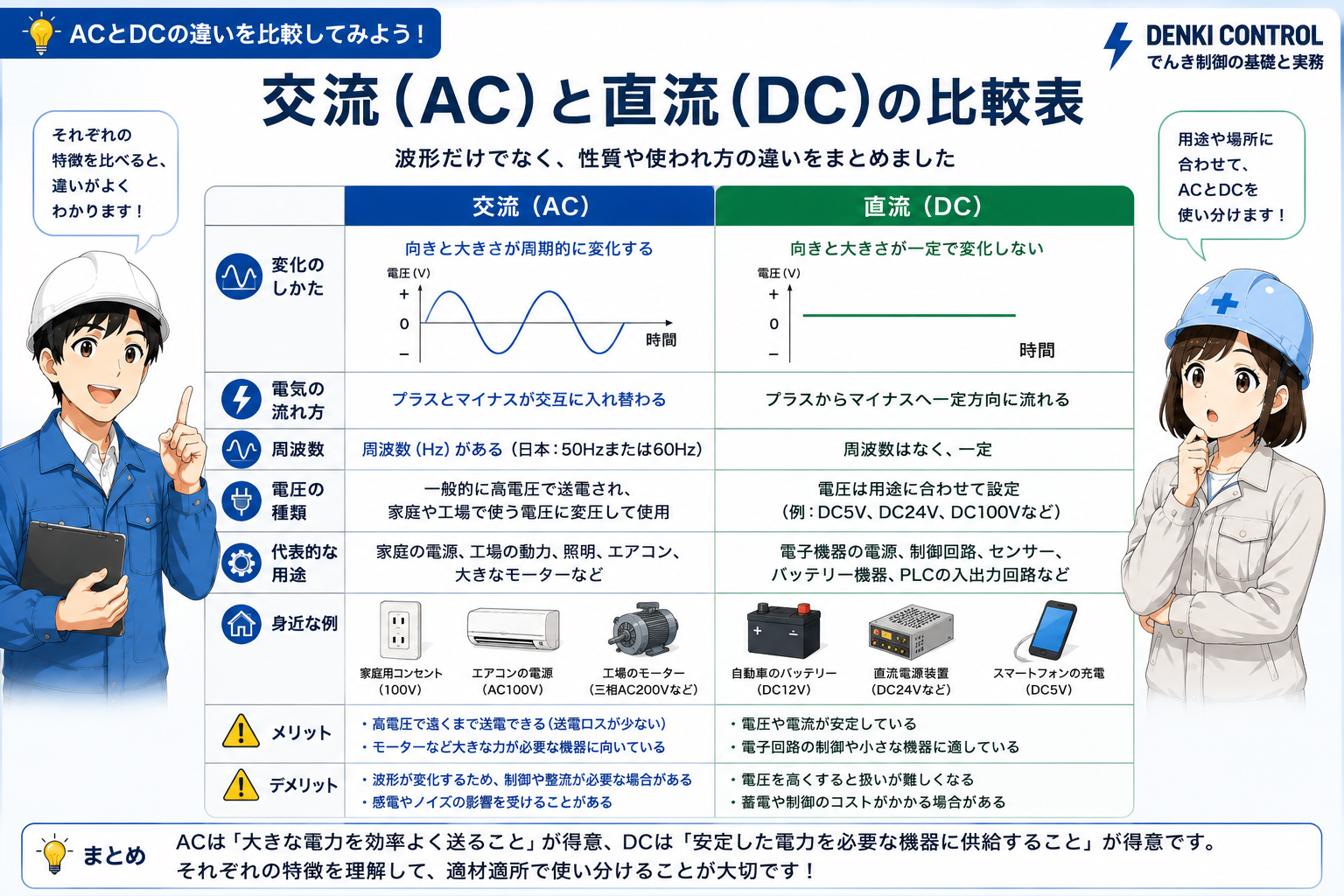

交流（AC）と直流（DC）の違いを比較
違いを一度に覚えるより、向き・波形・代表的な用途の3点で比較すると整理しやすくなります。
電流の向き
ACは周期的に変化。DCは基本的に一定方向です。
代表的な場面
ACは電力供給で広く使われ、DCは電子回路や制御回路、バッテリーなどで多く使われます。
機器の定格
AC用・DC用で仕様が異なる場合があります。表示だけで決めつけず、定格と資料を確認します。

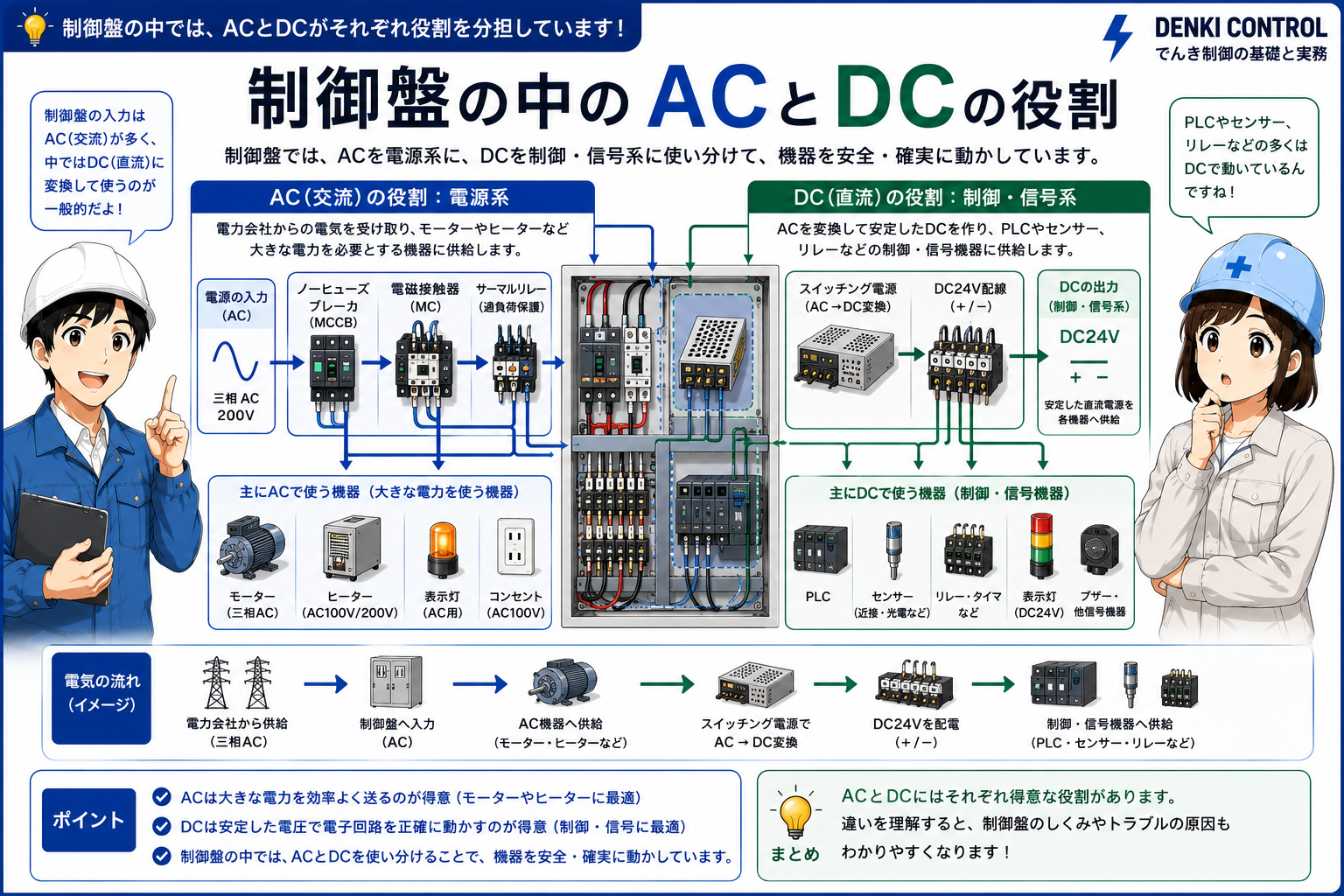

制御盤ではACとDCをどう考える？
制御盤では、電源側や動力系でACが使われる一方、センサー・PLC入出力・リレーなどの制御系ではDC24Vがよく登場します。設備によって構成は異なるため、ACとDCを役割ごとに分けて考えることが重要です。
実設備ではAC・DCの表示だけで判断しない
電圧の種類や定格を取り違えると機器の損傷や危険につながります。実設備の配線・点検・測定などは、必要な資格・教育・権限のもとで、図面やメーカー資料、現場の安全ルールに従ってください。
交流・直流でよくある混同
ACとDCを電圧の高さだけで区別する
AC・DCの違いは電圧の高低ではなく、電流や電圧の時間的な変化の仕方にあります。
DCは完全に変化しないと思う
実際の直流電源には変動やリップルが含まれる場合があります。初心者向けには「基本的に極性が一定」と捉えます。
同じ電圧値なら同じように使えると思う
ACとDCでは機器の定格や動作条件が異なる場合があります。必ず仕様を確認します。
先輩「何Vか」だけでなく、「ACかDCか」までセットで見る習慣を付けると整理しやすいですよ。
まとめ：ACとDCは電気の流れ方が違う
- ACは電流の向きや大きさが周期的に変化する
- DCは基本的に極性が一定で、同じ向きに電流が流れる
- 交流は電力供給、直流は電子・制御回路などでよく使われる
- 同じ設備の中でACとDCの両方が使われることもある
- 実機ではAC/DC表記、定格、図面、メーカー資料を確認する
ACとDCの違いが分かると、次に学ぶ単相・三相、DC24V電源、センサーやPLC入出力の理解につながります。
