エアブレーカーとは？大容量回路で使う遮断器をやさしく解説

エアブレーカーとは

エアブレーカーは、正式には気中遮断器、ACBとも呼ばれる遮断器です。 名前の通り、遮断時に発生するアークを空気中で処理する構造を持っています。

役割としては、回路に大きな異常電流が流れたときに、回路を安全に切り離して設備を守ることです。 小さな分岐回路というより、受電盤や主幹回路など、容量の大きい場所で使われることが多い機器です。

普段、機械まわりの制御盤や小さめの盤を見ていると、エアブレーカーを見かける機会は少ないと思います。 そのため、初心者のうちは「そういう大きな遮断器がある」と知っておくくらいでも十分です。

先輩エアブレーカーは、制御盤の中でよく見る小さなブレーカーというより、もっと大きな電源側で使われるイメージだよ。

後輩だから普段の機械盤ではあまり見ないんですね。名前だけ知っておく段階でもよさそうです。

どこで使われることが多いか

エアブレーカーは、工場やビルの受電盤、動力盤の主幹、大容量設備の電源側などで使われることがあります。 一方で、一般的な機械の制御盤内では、NFB、漏電ブレーカー、サーキットプロテクタなどの方がよく見かけます。

つまり、普段の制御配線やI/Oチェックをしている範囲では、エアブレーカーを直接扱う機会は少なめです。 ただし、盤の電源系統を読むときや、受電盤から機械盤までの流れを見るときに名前が出てくることがあります。

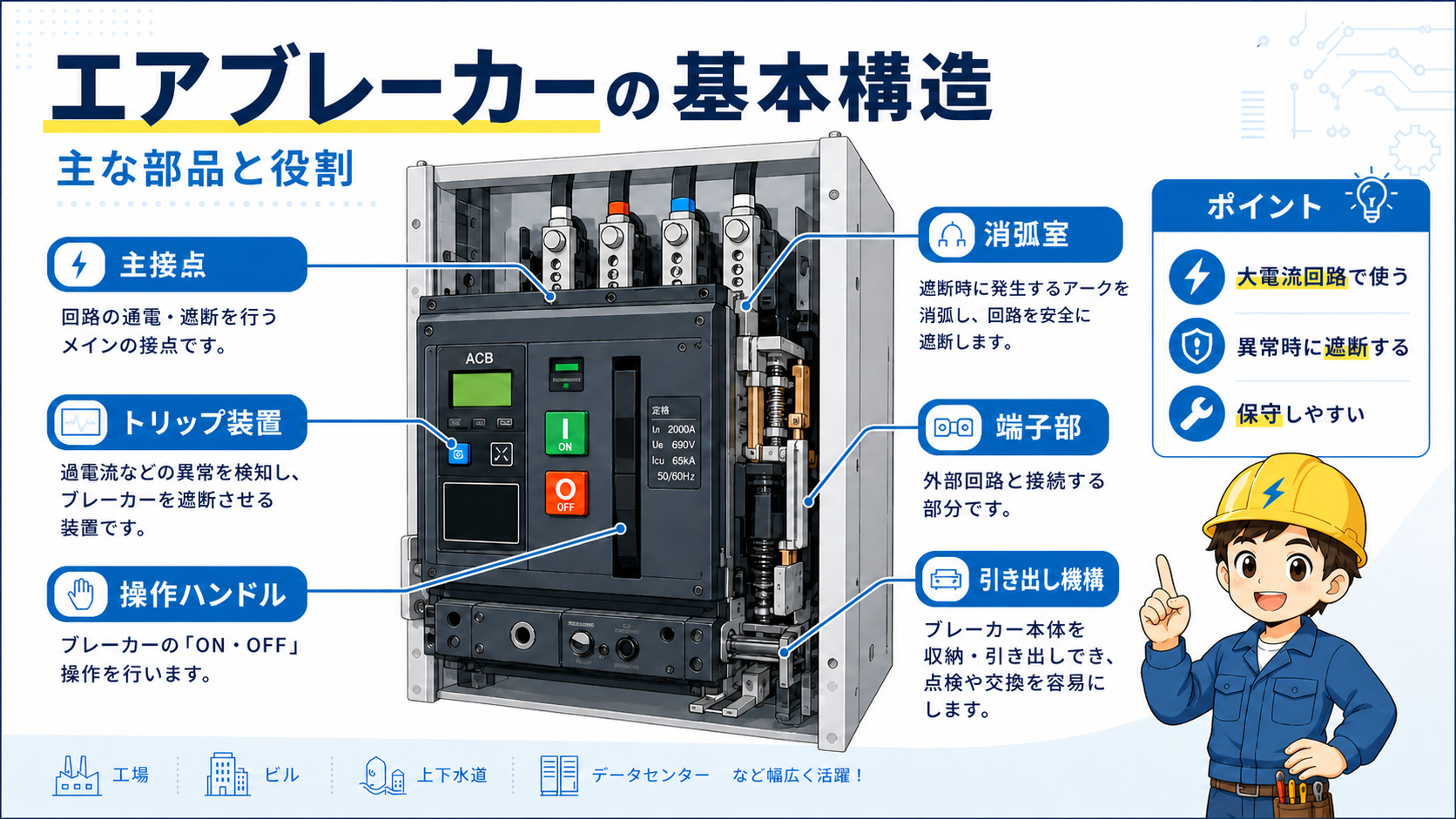

エアブレーカーの基本構造

エアブレーカーの中には、電流を通したり切ったりする主接点があります。 通常時は主接点が閉じていて、電源から負荷側へ電流が流れます。

異常が起きると、トリップ装置が過電流や短絡を検出し、内部機構が動いて接点を開きます。 接点が開くときにはアークが発生するため、それを安全に処理するための消弧室が重要になります。

また、大型のものでは引き出し式になっていて、点検や交換をしやすくしているタイプもあります。

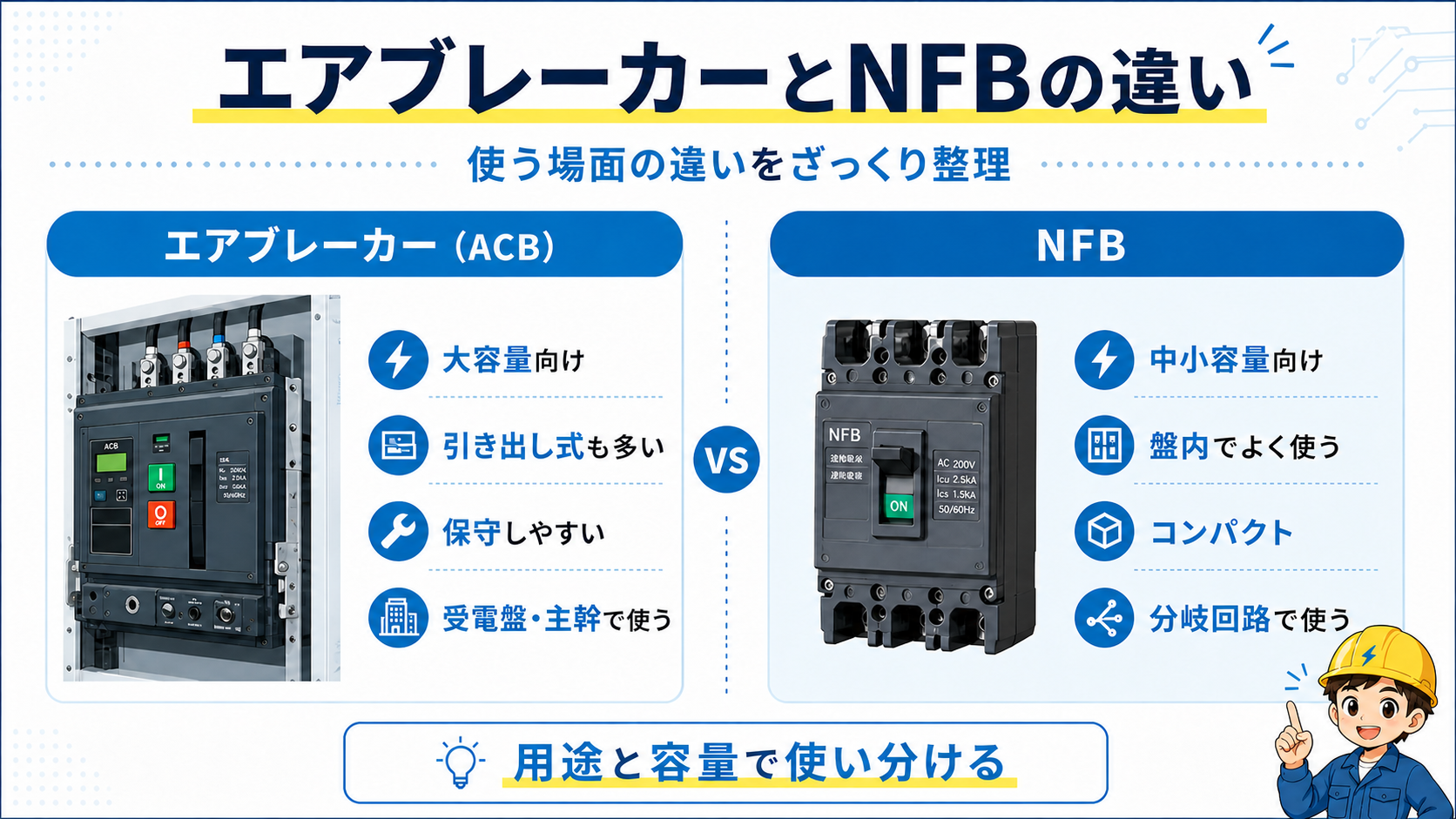

エアブレーカーとNFBの違い

NFBは、制御盤や分電盤の中でよく見る身近なブレーカーです。 分岐回路、制御電源、モーター回路など、比較的小さめから中容量の回路でよく使われます。

それに対してエアブレーカーは、もっと大きな電流を扱う主幹側で使われることが多いです。 サイズも大きく、点検性や保守性を考えた構造になっているものがあります。

ざっくり言うと、NFBは「盤内でよく見るブレーカー」、エアブレーカーは「大容量の電源側で使われる大きなブレーカー」というイメージです。

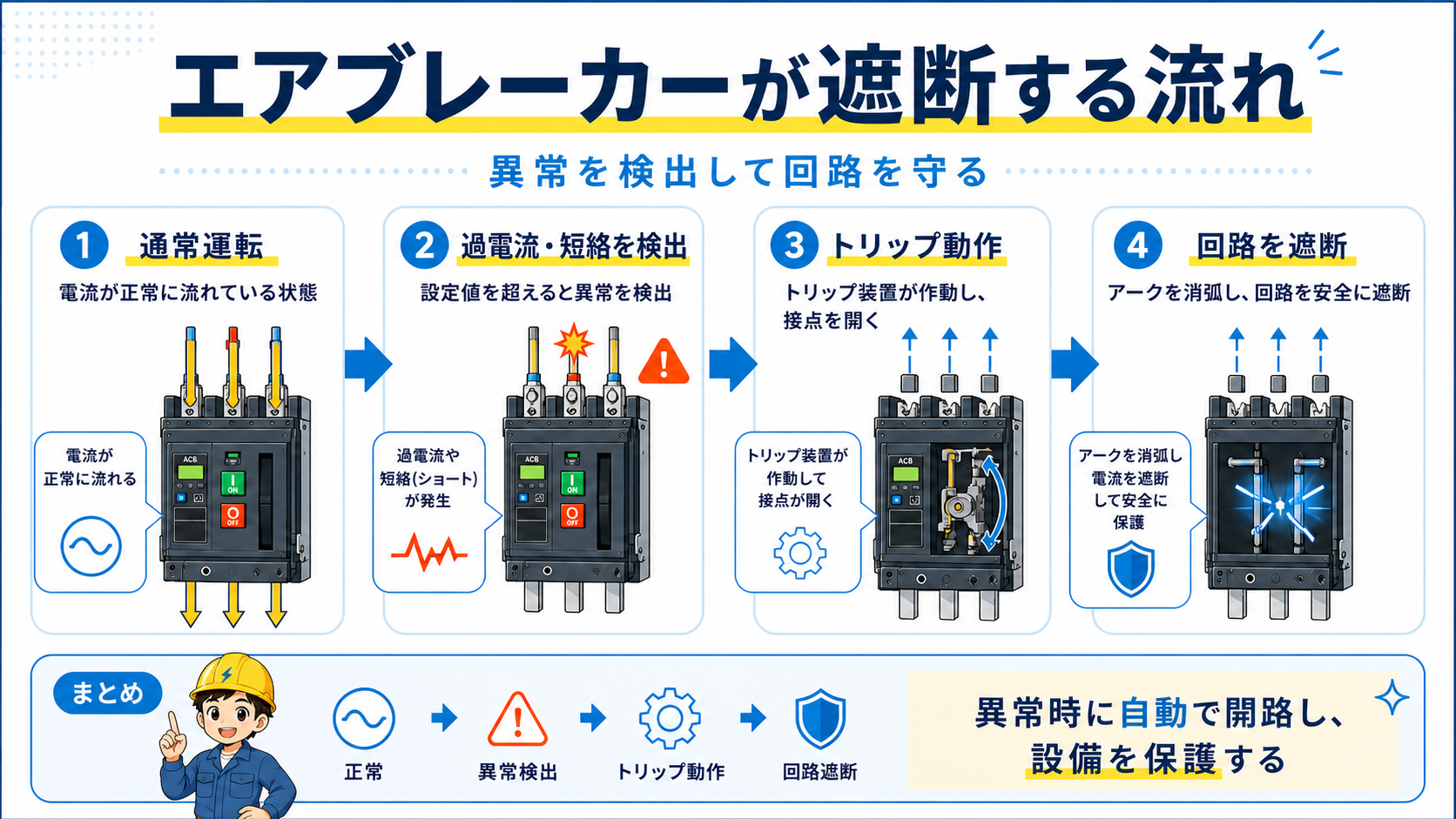

エアブレーカーが遮断する流れ

エアブレーカーの動作は、流れで見ると理解しやすいです。 まず通常時は、主接点が閉じていて電流が流れています。この状態では、設備や負荷に電源が供給されています。

次に、過電流や短絡などの異常が発生すると、トリップ装置がそれを検出します。 設定値を超えた異常だと判断されると、内部の機構が動きます。

その結果、主接点が開き、回路が遮断されます。 接点が開く瞬間にはアークが発生しますが、消弧室で処理され、安全に回路を切り離します。

現場で見るときのポイント

エアブレーカーを見かけたときは、まず無理に内部を細かく覚えようとしなくて大丈夫です。 初心者のうちは、どの回路の主幹なのか、どの負荷へ電源を送っているのか、ON/OFF状態はどうかを確認するところからで十分です。

特に注意したいのは、エアブレーカーがある場所は電源容量が大きいことが多いという点です。 安易に触ったり、勝手に復旧したりするものではありません。

現場では、上位側の電源、負荷側の盤、遮断した理由、復旧前の安全確認をセットで考える必要があります。

まとめ：エアブレーカーは大容量回路側の保護機器

エアブレーカーは、受電盤や主幹回路など、大きな電流を扱う場所で使われる遮断器です。 普段の制御盤ではNFBやサーキットプロテクタの方が身近ですが、電源系統を広く見るとエアブレーカーが出てくることがあります。

まずは、エアブレーカーは「大容量の主幹側で使われる保護機器」、NFBは「盤内や分岐回路でよく使うブレーカー」と分けて覚えると分かりやすいです。

この記事では、エアブレーカーの基本、NFBとの違い、遮断の流れを整理しました。 実際の現場で見かけたときは、容量が大きい電源側の機器として、安全確認を優先して見るようにしましょう。
