DC24V・PLC入力

DC24Vのプラスコモン・マイナスコモンとは？
PLC入力配線の考え方

PLC入力やセンサー配線で出てくるCOM、+24V、0V。 プラスコモン・マイナスコモンという呼び方で混乱しやすい部分を、入力配線の入口として整理します。

先に結論から読む COMの考え方を見る

向いている人

  • PLC入力配線のCOMで迷う人
  • +24Vと0Vのどちらを共通にするのか整理したい人
  • NPN/PNPやシンク/ソースの前に、DC24Vの入口を押さえたい人

まだ不要な人

  • 機種ごとの正確な入力仕様を確認したい人
  • 安全回路や実配線をこの記事だけで決めたい人
  • 電源容量、短絡、過負荷などのトラブル確認を知りたい人

先に結論

  • COMは、複数の入力回路で共通に使う端子として考えると分かりやすいです。
  • プラスコモン・マイナスコモンは、+24V側を共通にするか、0V側を共通にするかの入口イメージです。
  • 実機では、PLC入力ユニットとセンサー仕様を必ず公式資料で確認します。

この記事でわかること

先に結論 COMとは プラスコモン マイナスコモン PLC入力とセンサー 現場での確認 まとめ

1. 先に結論

DC24Vのプラスコモン・マイナスコモンは、PLC入力回路やセンサー配線で「どちら側を共通にしているか」を考える時に出てくる言葉です。 ただし、現場での呼び方は会社や設備、メーカー資料によって違うことがあるため、言葉だけで判断しないことが大切です。

この記事では、DC24V電源そのものや電源トラブルではなく、PLC入力・センサー・COM・+24V・0Vのつながりに絞って整理します。 実際の配線作業では、対象PLCの入力仕様、センサー仕様、図面、端子台番号を必ず確認してください。

COMは「共通側」として見る

PLC入力は、入力端子だけで成立するわけではありません。 COM側との組み合わせで入力回路が成立するため、どちらが共通になっているかを確認することが大切です。

先輩

先輩プラスコモン、マイナスコモンって言葉だけで決めつけると危ないよ。まず図面と入力ユニットの仕様を見るのが基本だね。

新人

新人COMが+24V側なのか0V側なのかを、現物と図面で確認するんですね。

PLCのエラーランプが点いた時に見る順番

PLC本体のERR/ALMなどが点いた時に、設備状態、電源、I/O、通信、エラー履歴、復旧前確認の順で落ち着いて確認する基本を整理しています。

2. COMとは？複数の入力で共通に使う端子

COMは、commonの略として使われることが多く、共通端子の意味で見かけます。 PLC入力ユニットでは、複数の入力点に対して共通側の端子として使われることがあります。

たとえば、X0、X1、X2のような入力端子があって、それらに対してCOM端子が共通になっているイメージです。 入力がONするには、入力端子とCOM側の間で入力回路が成立する必要があります。

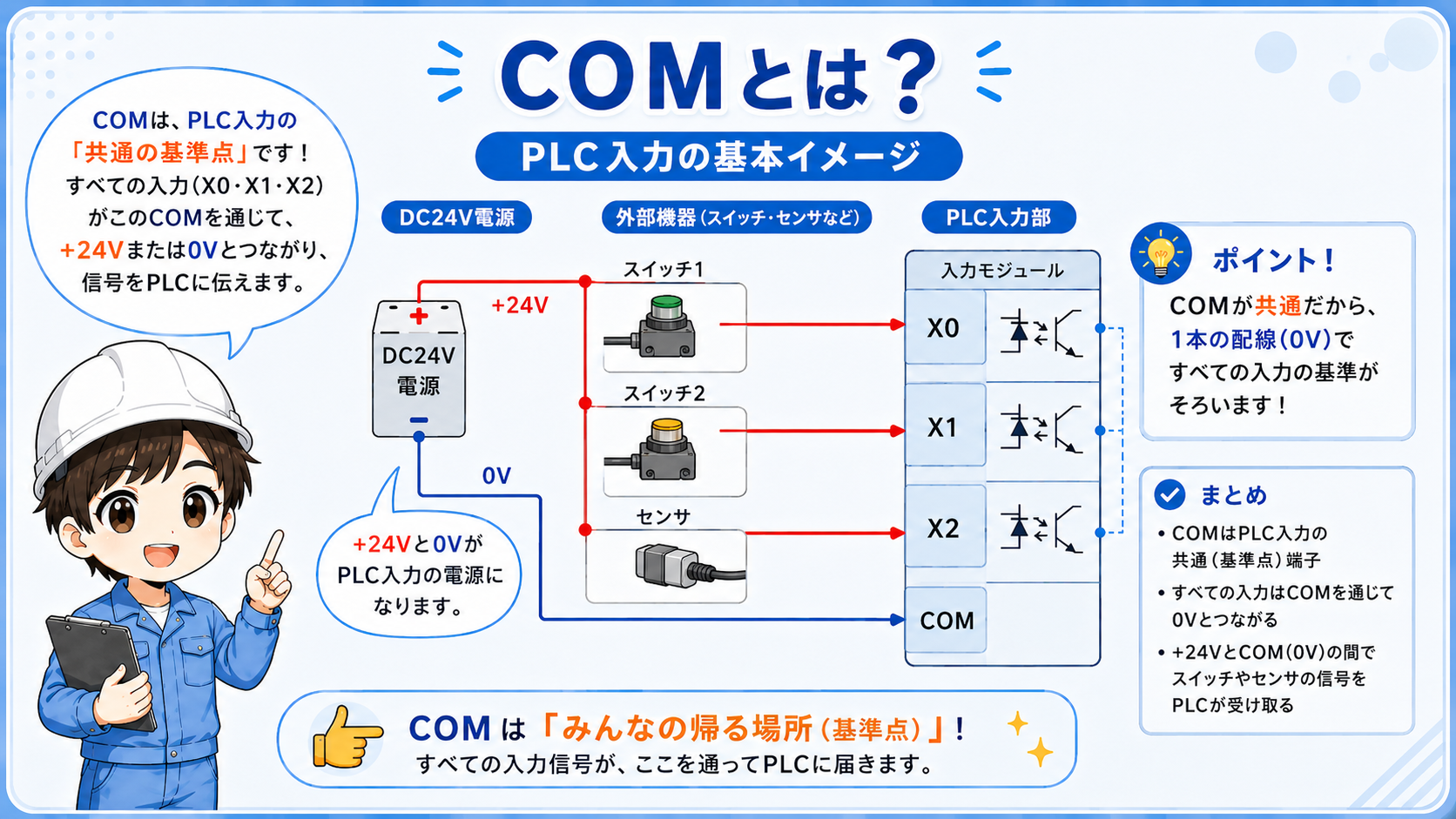

PLC入力のCOM、+24V、0Vの基本イメージ
COMは、PLC入力回路の共通側として見ると理解しやすくなります。実際の仕様は入力ユニットごとに確認します。

COMの位置は機種やユニットで違う

すべてのPLCが同じ配線になるわけではありません。 入力ユニットの仕様、端子台図、配線図を見て、COM端子の役割と電源側のつながりを確認します。

3. プラスコモンとは？+24V側を共通に見る考え方

プラスコモンは、現場の呼び方として、+24V側を共通側として考える時に使われることがあります。 ただし、メーカー資料では別の表現を使うこともあるため、「プラスコモン」という言葉だけで配線を決めないようにします。

入口イメージとしては、COM側が+24Vに関係し、入力信号側が0V方向へ落ちるような見方をする場合があります。 ただし、これは機種やセンサー方式とセットで確認する必要があります。

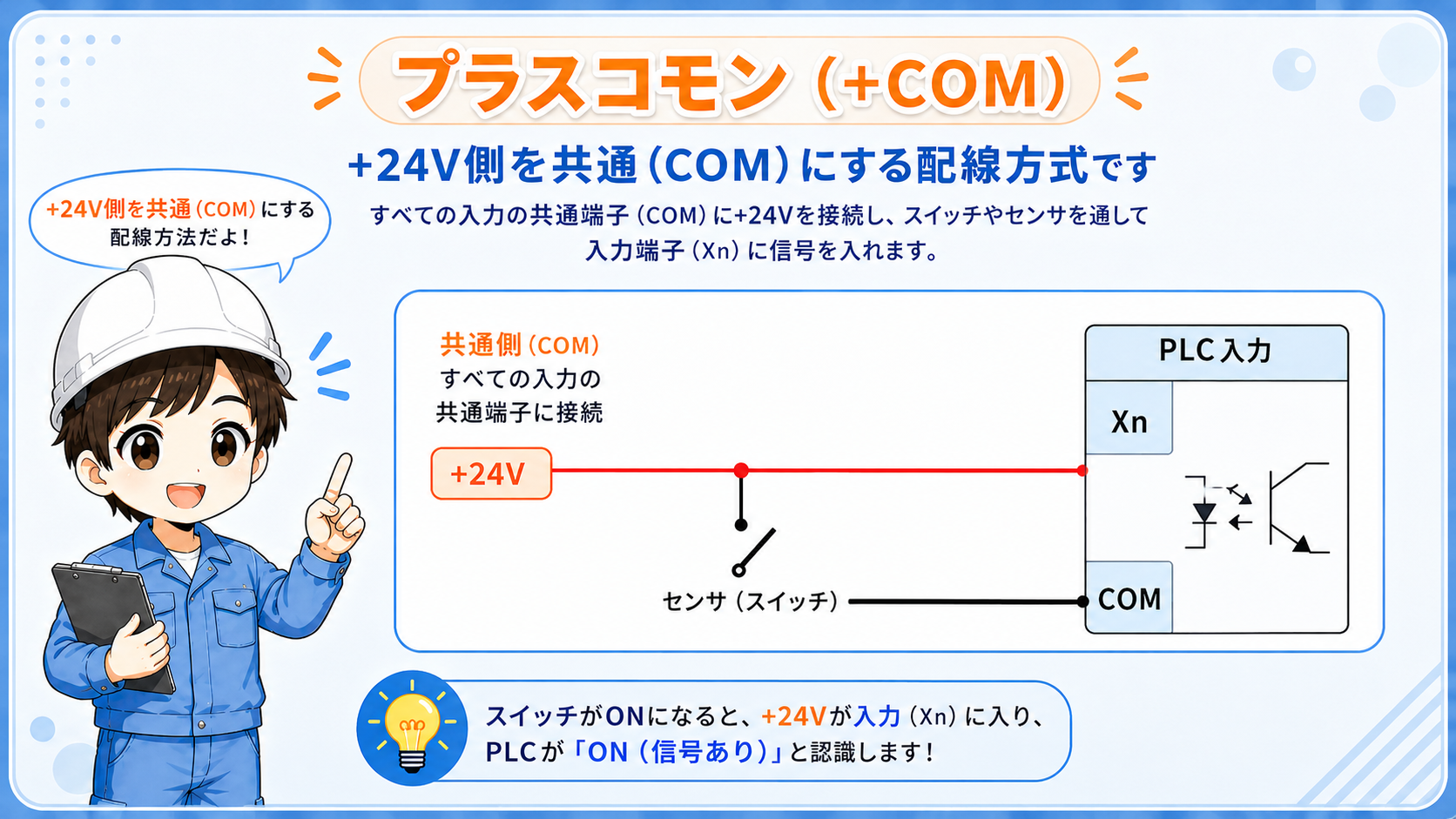

DC24Vのプラスコモンの基本イメージ図
プラスコモンは、+24V側を共通として見る入口イメージです。実際の配線はPLC入力仕様とセンサー仕様を確認します。

名称だけでNPN/PNPを断定しない

プラスコモン、マイナスコモン、シンク、ソース、NPN、PNPは近い話題ですが、現場の呼び方とメーカー資料の表現が一致しないことがあります。 必ず仕様書と図面で確認してください。

4. マイナスコモンとは？0V側を共通に見る考え方

マイナスコモンは、現場の呼び方として、0V側を共通側として考える時に使われることがあります。 +24V側からセンサーや接点を通って入力へ入るような見方をする場合があります。

ここでも大切なのは、呼び方ではなく、実際に入力回路がどのように成立するかです。 PLCの入力端子、COM端子、センサーの出力方式、+24V、0Vのつながりをセットで見ます。

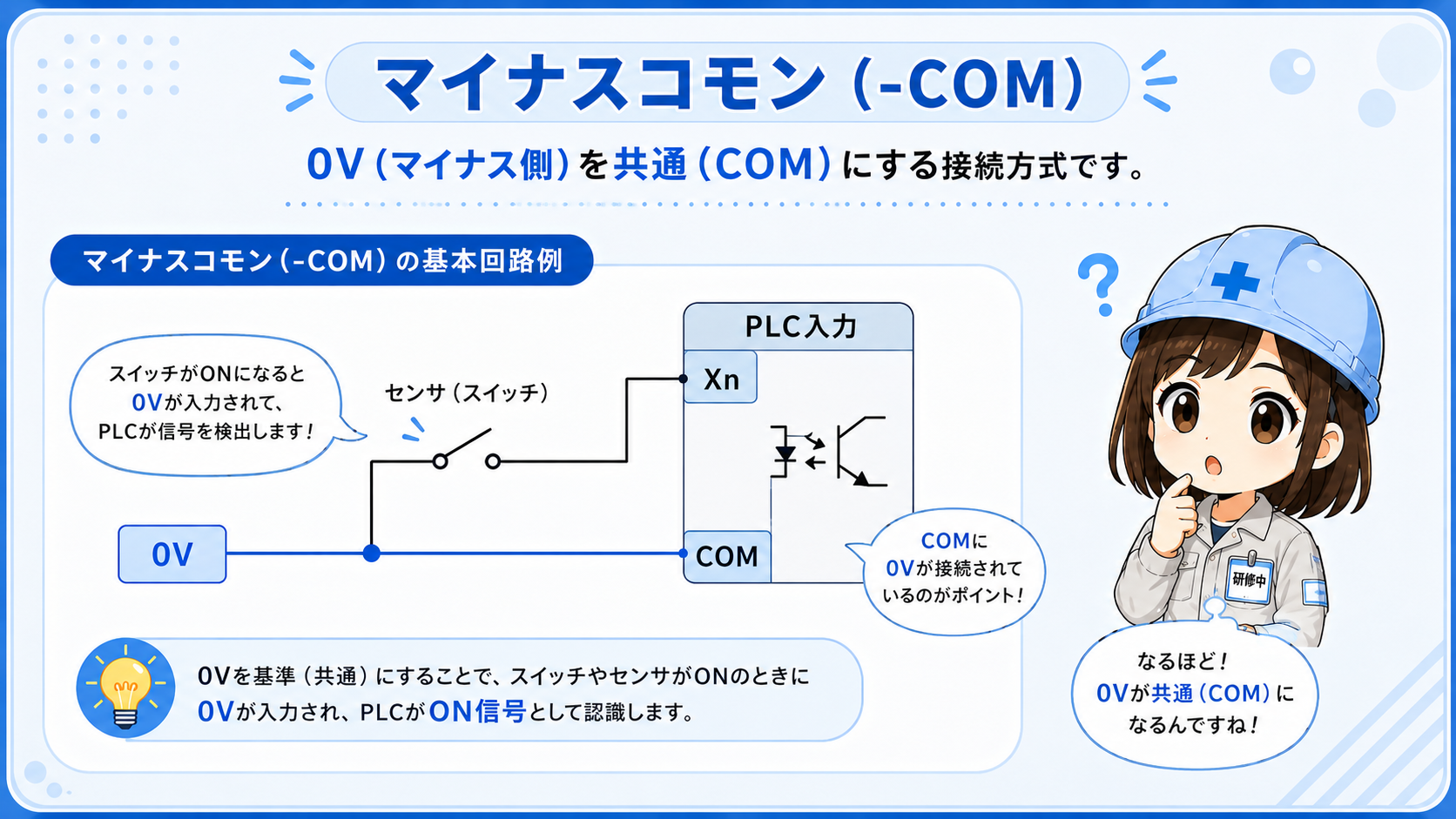

DC24Vのマイナスコモンの基本イメージ図
マイナスコモンは、0V側を共通として見る入口イメージです。実際の入力方式は対象機器の公式資料で確認します。

入力回路が成立する向きを見る

+24Vと0Vのどちら側から電流が流れ、PLC入力がONと判断されるのかを考えると、COMの意味が整理しやすくなります。

5. PLC入力とセンサーをセットで見る

PLC入力配線では、PLC入力ユニットだけでなく、センサー側の出力方式も重要です。 センサーがNPNなのかPNPなのか、2線式なのか3線式なのか、接点出力なのかによって、入力のつなぎ方が変わります。

そのため、PLC側だけを見て「この配線で合っている」と判断するのではなく、センサー仕様、PLC入力仕様、図面を合わせて確認します。

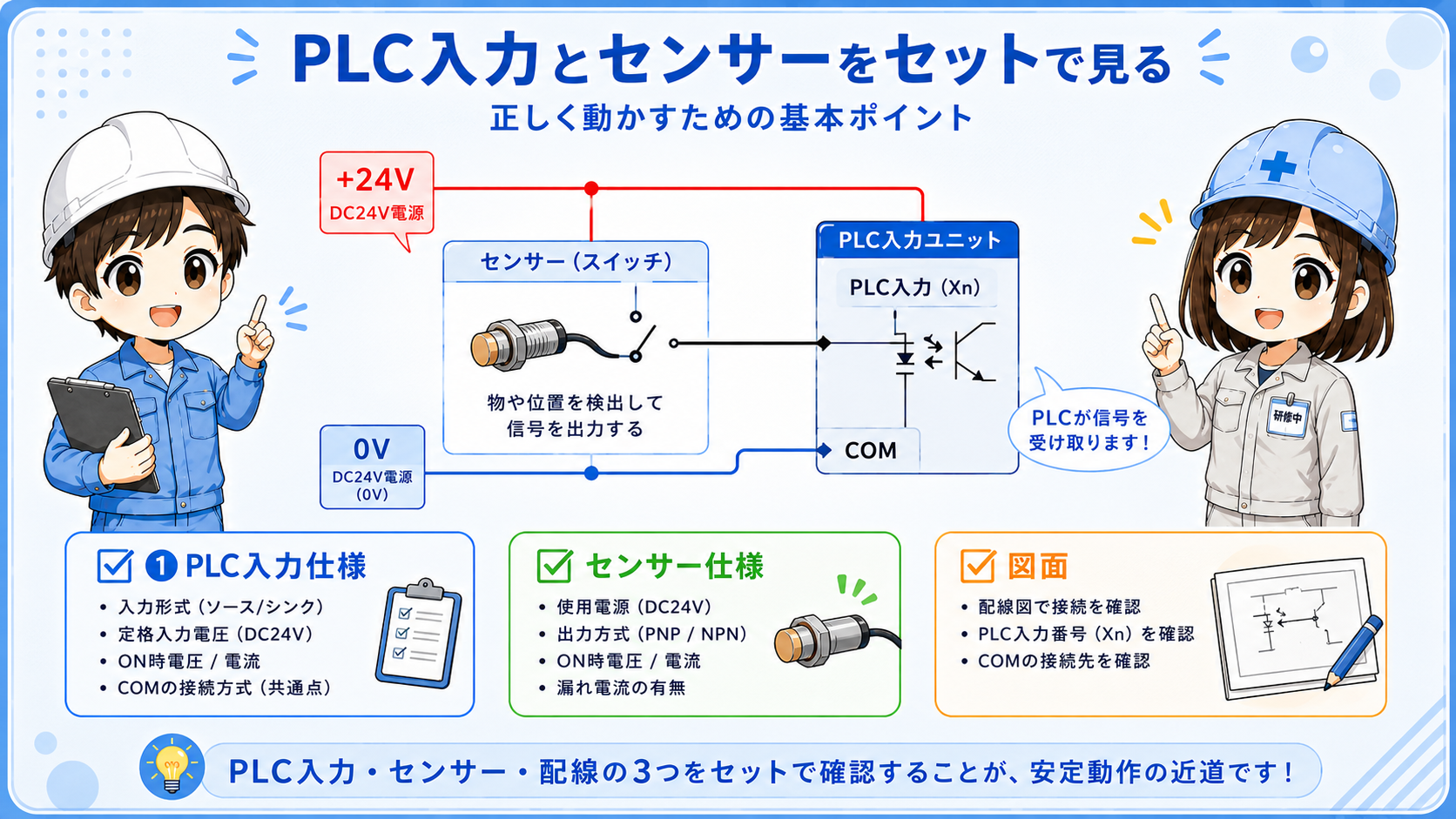

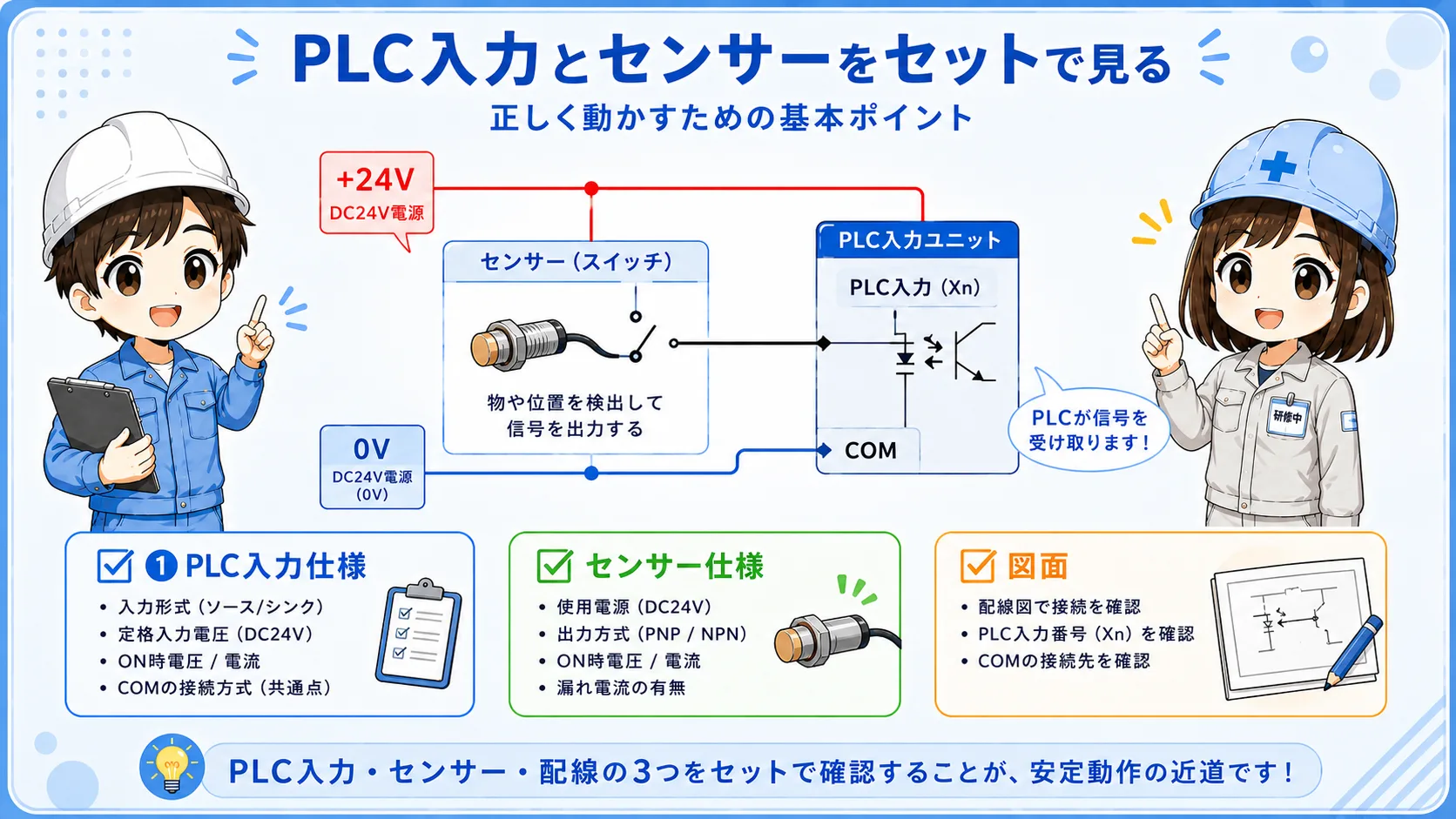

PLC入力とセンサー配線、COM、+24V、0Vを照合する図
PLC入力側とセンサー側の仕様を合わせて見ることで、COMと入力信号のつながりを確認しやすくなります。

PLC入力仕様を見る

入力形式、COM端子、入力電圧、配線例を確認します。

センサー仕様を見る

NPN/PNP、2線式/3線式、接点出力などを確認します。

図面を見る

端子番号、線番、+24V、0V、COMのつながりを確認します。

現物を見る

線色だけで判断せず、銘板、端子表示、実配線を確認します。

6. 現場で確認する時の順番

PLC入力が入らない時や、センサー交換時に迷った時は、COMの考え方だけでなく、電源、センサー、入力端子、図面を順番に確認します。 いきなり配線を入れ替えるのではなく、どこまで電圧が来ているか、どこで入力回路が成立していないかを切り分けます。

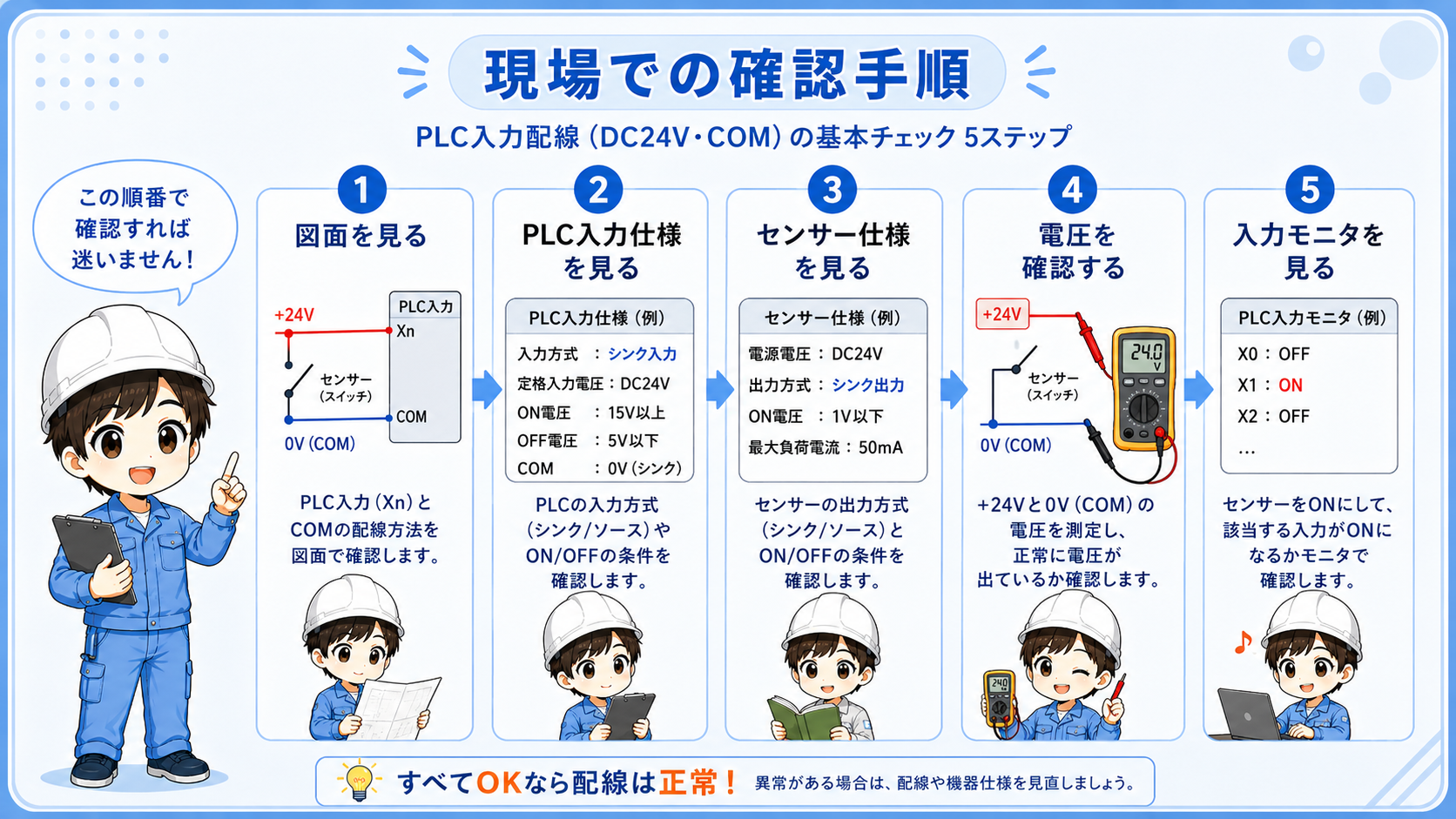

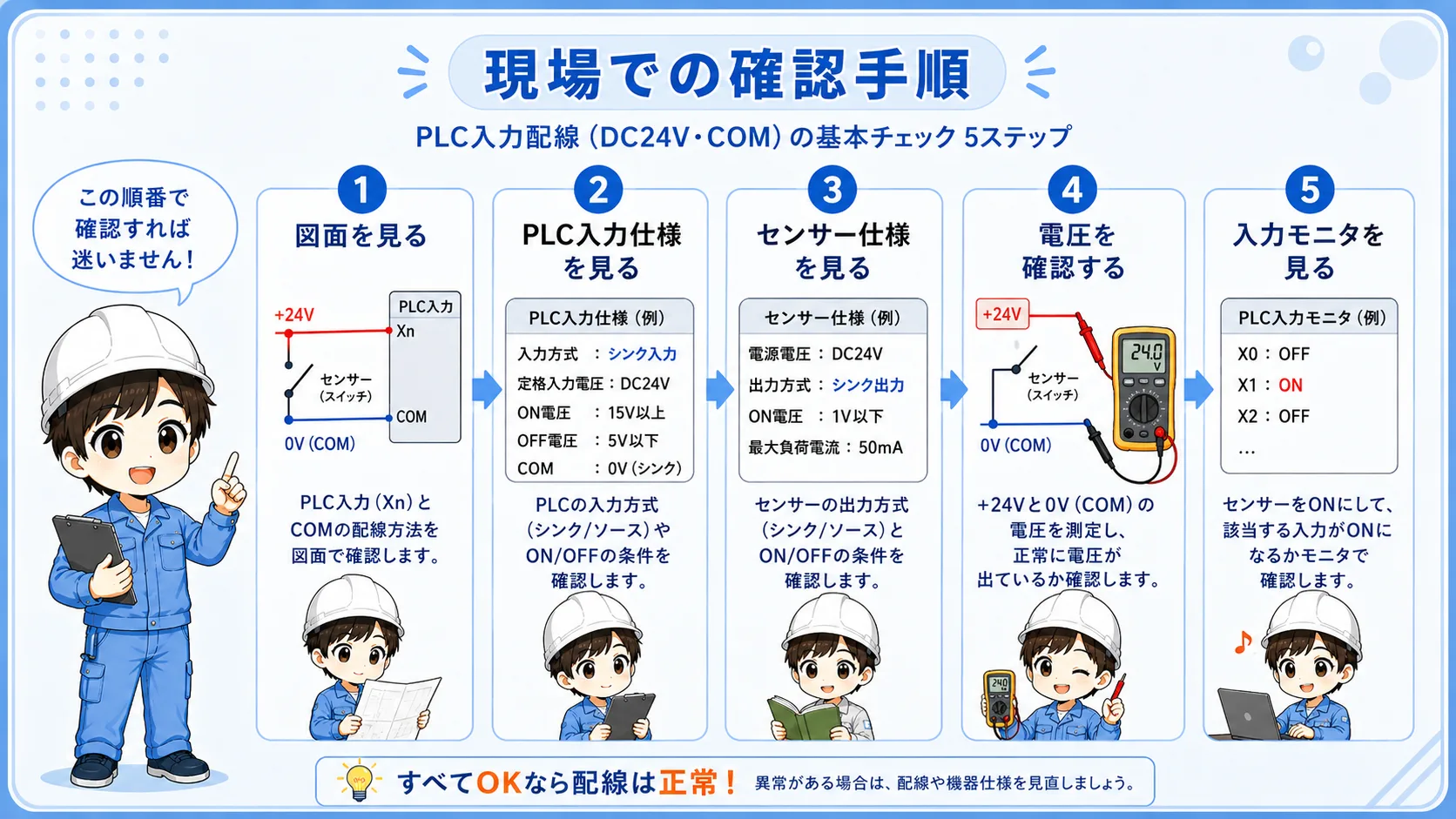

DC24VのCOM配線を現場で確認するチェック手順図
現場では、電源、COM、入力端子、センサー仕様、図面を順番に確認します。
  1. 図面を見る：COMが+24V側か0V側か、入力ユニットごとに確認します。
  2. PLC入力仕様を見る：対象機種の公式マニュアルで、入力配線例と端子仕様を確認します。
  3. センサー仕様を見る：NPN/PNP、2線式/3線式、電源電圧、出力方式を確認します。
  4. 電圧を確認する：+24V、0V、COM、入力端子間の電圧を安全に注意して確認します。
  5. 入力モニタを見る：実際にPLC入力がON/OFFしているか、ソフトや入力LEDで確認します。

短絡や誤配線に注意

+24Vと0Vを誤って短絡させると、電源停止、ヒューズ切れ、機器故障につながる可能性があります。 測定・配線変更は、設備停止状態、社内ルール、作業資格、公式資料に従って慎重に行ってください。

7. まとめ

DC24Vのプラスコモン・マイナスコモンは、PLC入力配線で共通側をどう見るかを整理するための入口です。 ただし、現場での呼び方だけで判断せず、PLC入力仕様、センサー仕様、図面、端子台を合わせて確認することが大切です。

  • COMは、複数の入力回路で共通に使う端子として考える
  • プラスコモンは、+24V側を共通として見る入口イメージ
  • マイナスコモンは、0V側を共通として見る入口イメージ
  • NPN/PNP、シンク/ソースとは近いが、言葉だけで断定しない
  • 実機では、PLC入力ユニットとセンサーの公式資料を必ず確認する
