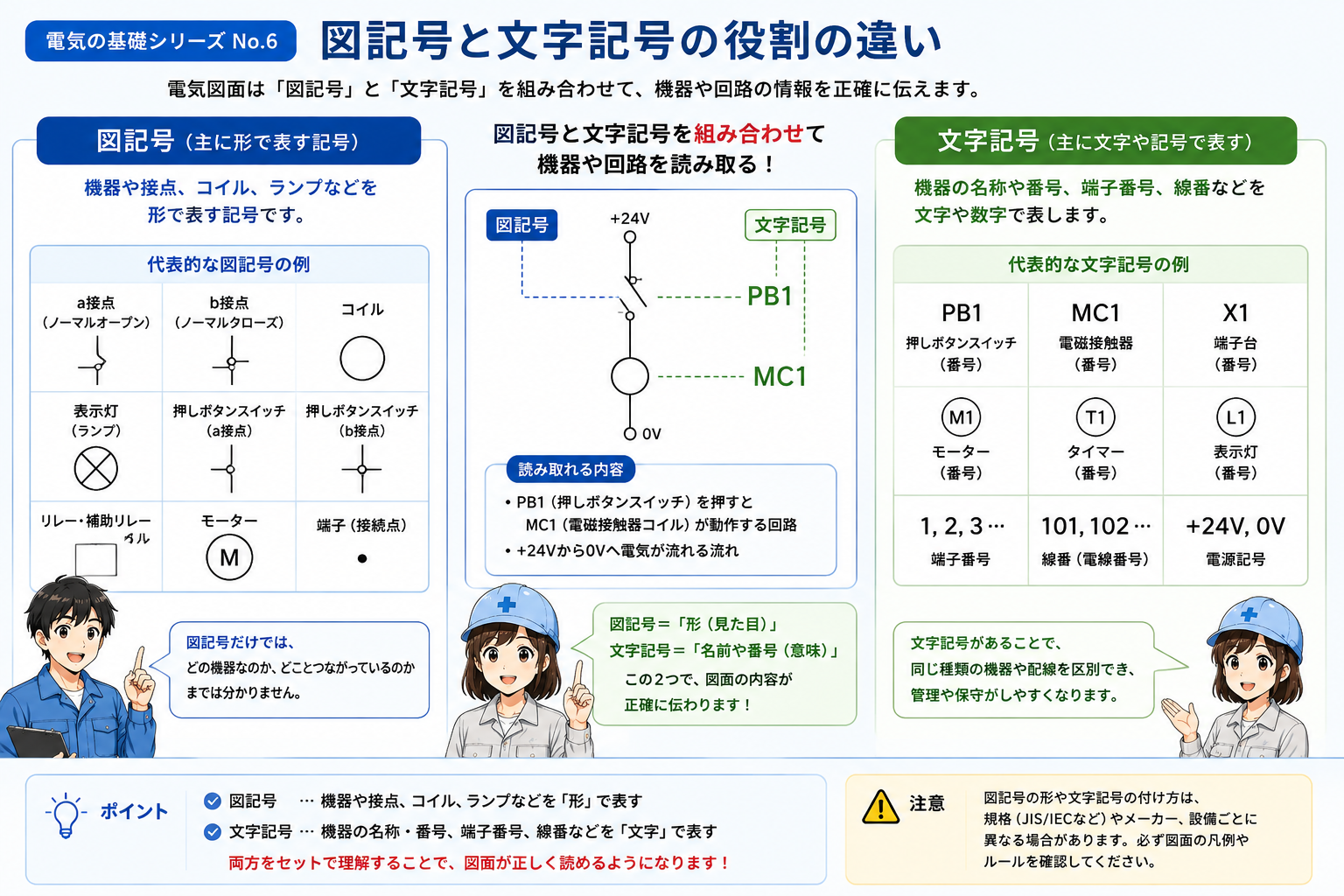

図記号と文字記号は役割が違う
電気図面では、機器や電気的な機能を図形で表す「図記号」と、機器を識別したり種類を読み取る手掛かりになる「文字記号」が組み合わされます。
図記号
接点、コイル、スイッチ、モーターなどを形や線で表現します。
文字記号
機器の種類や識別名を文字で示す手掛かりです。図面の凡例や設計ルールも確認します。
番号・参照
端子番号、線番、ページ参照などは、図面の別の場所との関係を追う手掛かりになります。

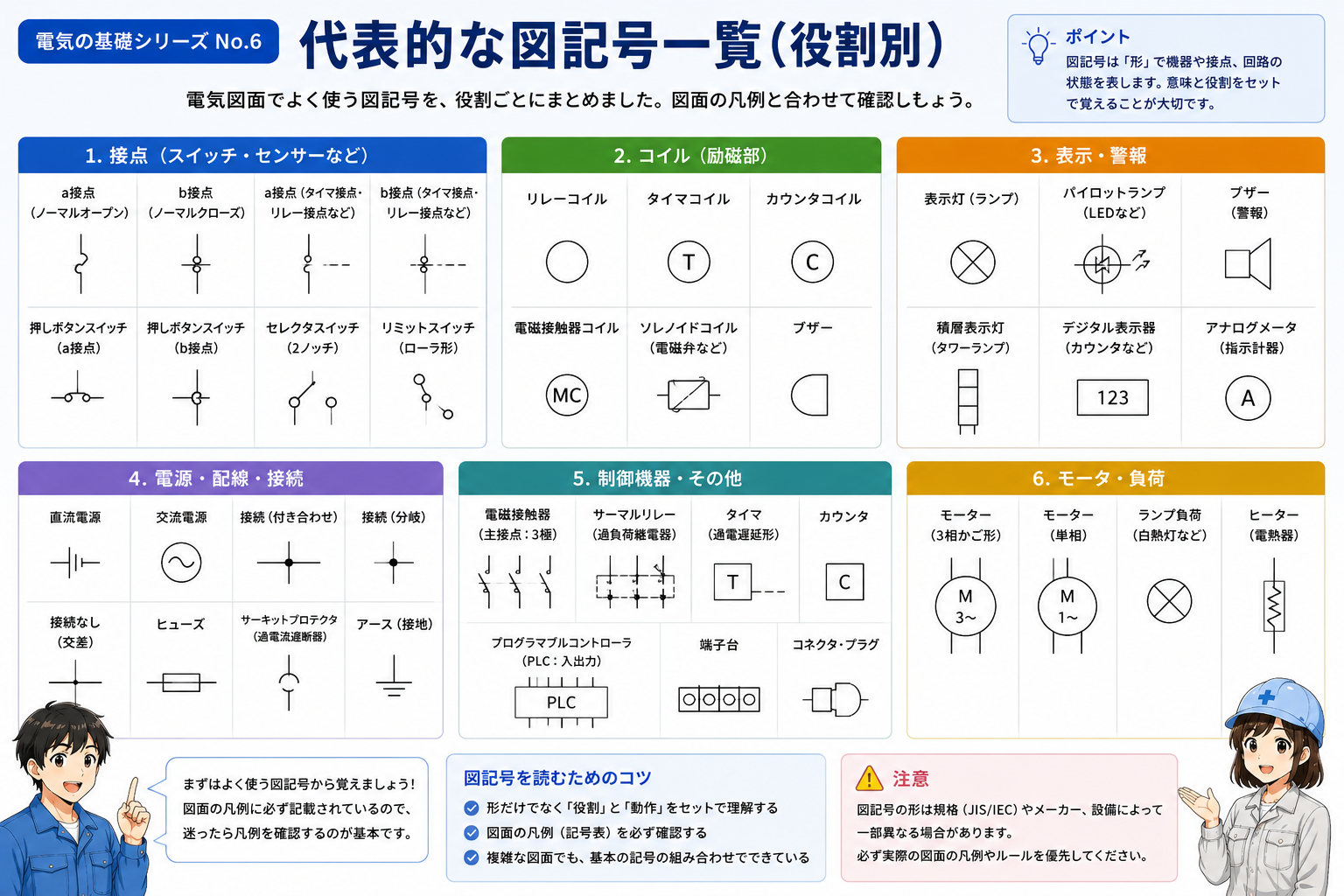

代表的な図記号は「形」と「役割」をセットで見る
初心者のうちは大量に丸暗記するより、電源・操作・接点・コイル・負荷のように役割ごとに整理すると理解しやすくなります。
似た形でも意味を決めつけない
図面記号は規格や作図方法によって表現が異なることがあります。見た目だけで断定せず、凡例、機器名称、関連する文字記号を合わせて読みます。

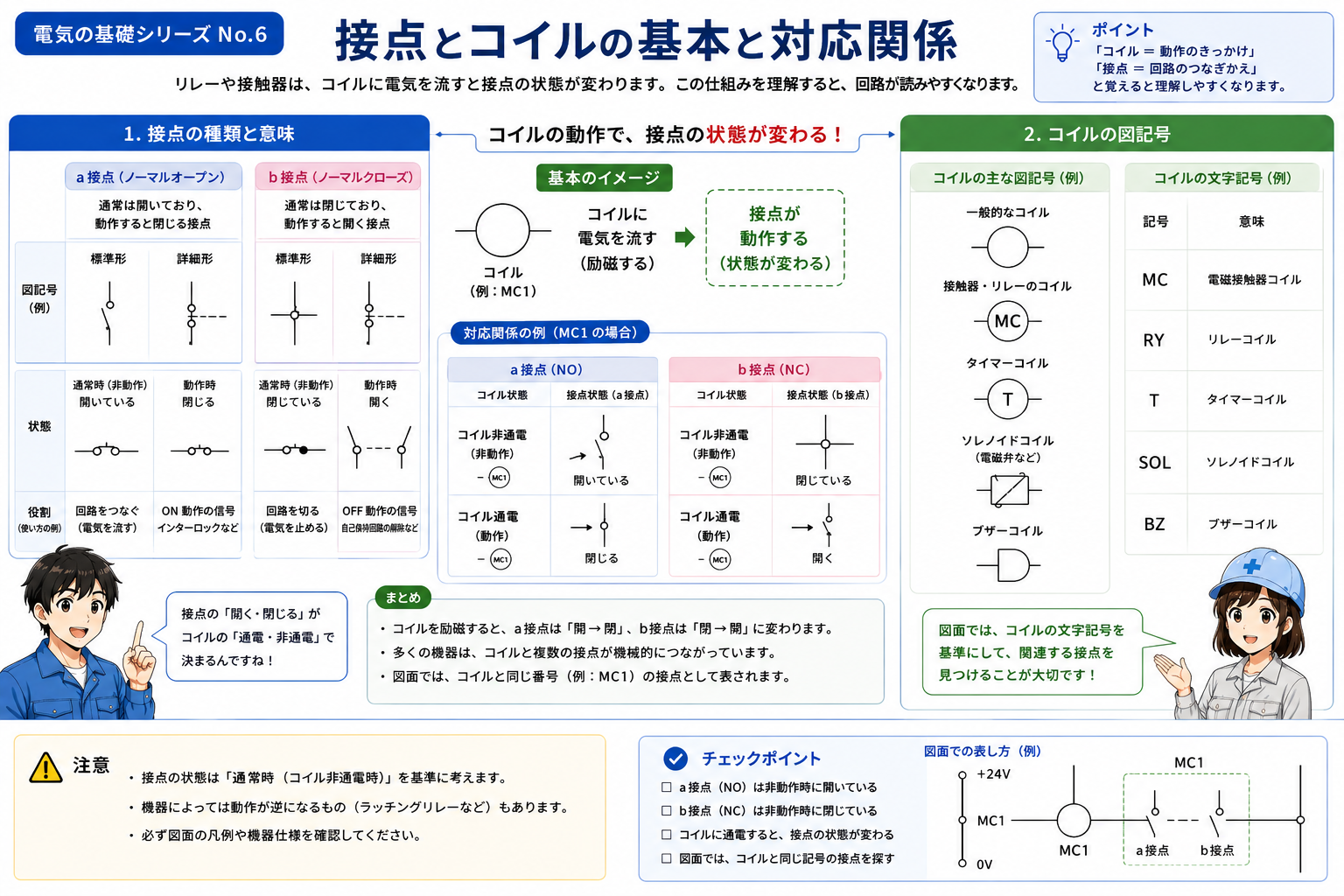

接点とコイルはシーケンス図の重要な基礎
制御回路では、リレーや電磁接触器などのコイルと、それに対応する接点がよく登場します。コイルは操作信号を受けて機器を動作させる要素、接点はその動作に応じて回路をつないだり切ったりする要素です。
国内の図面では、基準状態で開いていて動作時に閉じる接点を「a接点」、基準状態で閉じていて動作時に開く接点を「b接点」と呼ぶことがあります。NO・NCという表記もありますが、基準状態が非励磁・非操作状態とは限らず、機器の構造や図面の規約によって扱いが異なる場合があります。図面の注記、凡例、適用規格、メーカー資料で基準状態を確認してください。
同じ識別情報を手掛かりに関係を見る
コイルと関連する接点には、対応を示す文字や番号が付くことがあります。形だけでなく識別情報も一緒に見ると関係を追いやすくなります。

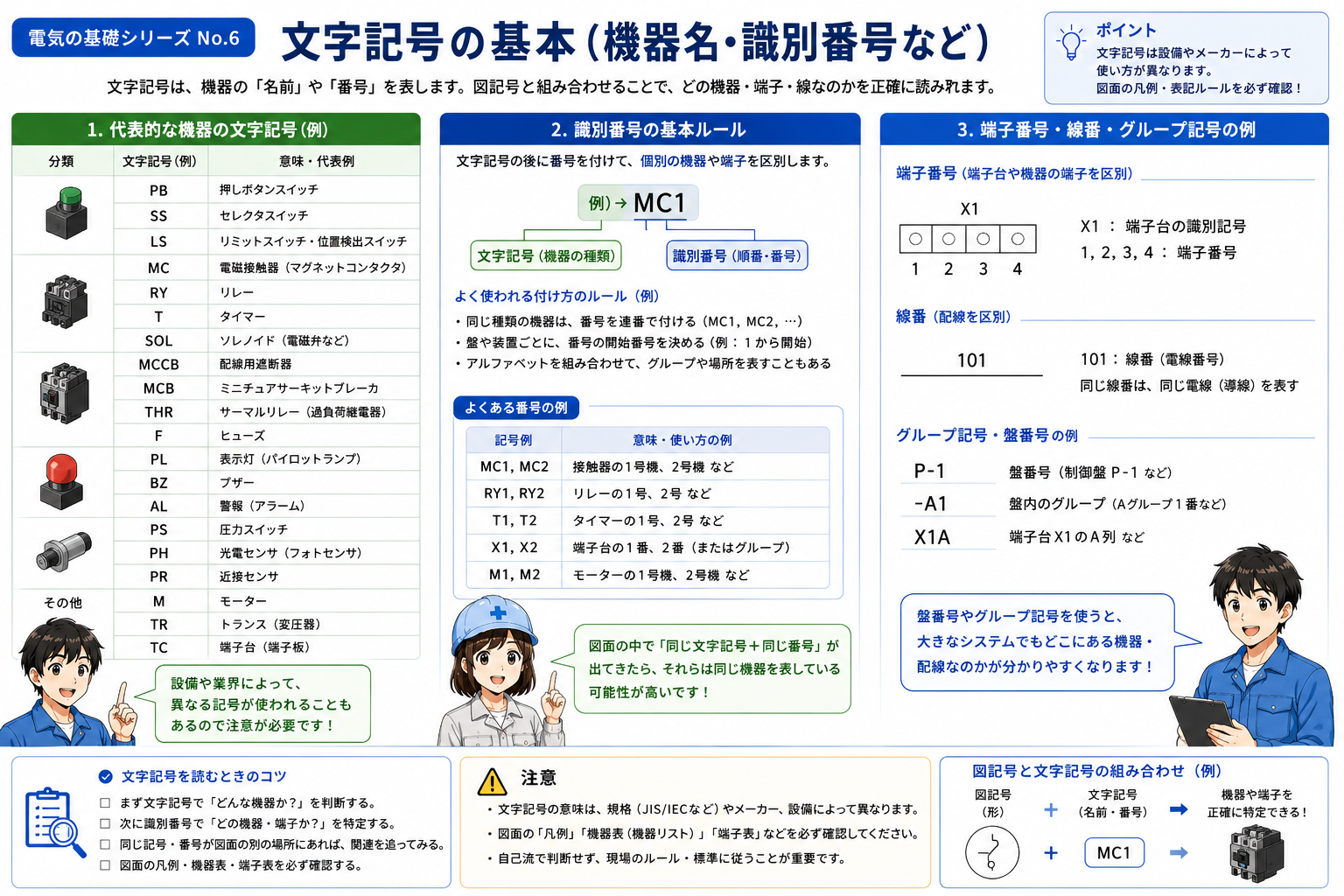

文字記号は「何の機器か」を探す手掛かり
機器の近くには、アルファベットや数字を組み合わせた識別記号が記載されることがあります。ただし、同じ文字がどの設備でも必ず同じ意味になるとは限りません。
重要なのは文字だけを暗記するのではなく、その図面でどう定義されているかを見ることです。
端子番号・線番・ページ参照も重要な情報
図記号だけでなく、周囲にある端子番号・線番・ページ番号・参照記号にも注目します。これらは離れた場所に描かれた情報をつなぐ案内標識のような役割を持ちます。
端子番号
機器や端子台のどの端子を示しているかを識別する手掛かりです。
線番
配線や回路上の導体を識別するために使われます。付番方法は設備ごとのルールを確認します。
ページ参照
別ページや別位置に続く回路・関連情報を探すための手掛かりです。

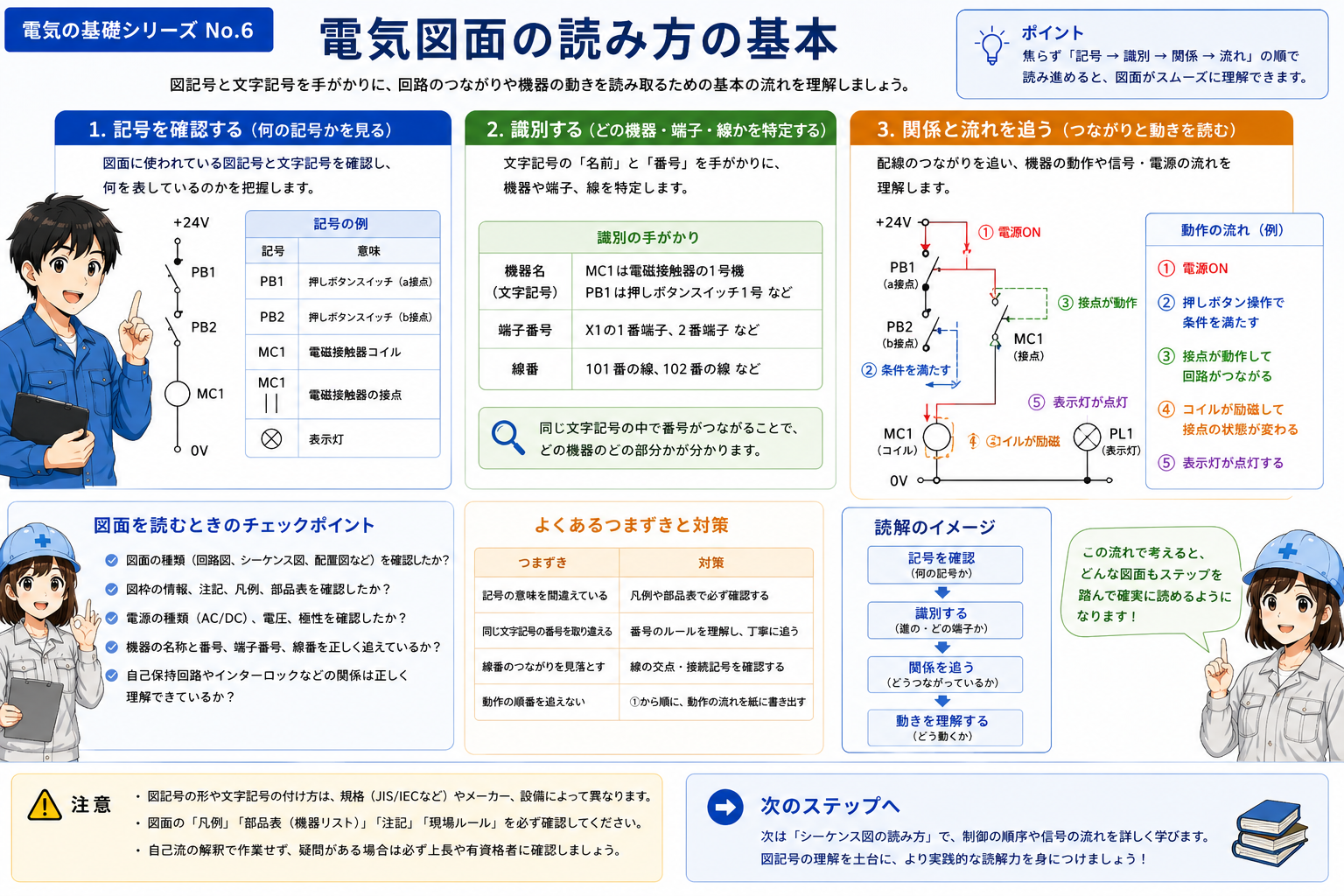

図面では「記号 → 識別 → 関係」の順で整理する
初めて見る図面では、まず記号がどんな種類の要素かを確認し、次に文字記号や番号からどの機器かを見分け、最後に線や参照情報から周囲との関係を整理すると読みやすくなります。
学習と実設備の作業は分けて考える
この記事は図面を読むための基礎知識です。実設備の工事、配線変更、通電確認、測定などは、必要な資格・教育・権限のもとで、正式な図面、メーカー資料、設備の安全ルールに従ってください。
まとめ：記号は「形だけ」で覚えない
電気図面では、図記号・文字記号・番号・参照情報を組み合わせて意味を読み取ります。代表的な役割を理解し、実際の図面では凡例や設計ルールを確認する習慣をつけると、次のシーケンス図の学習へ進みやすくなります。
次はシーケンス図へ
図記号と文字記号の基礎が分かると、接点・コイル・電源の関係を追うシーケンス図の読み方を理解しやすくなります。
