電気図面とは？設備の情報を目的別に表したもの
電気図面は、電源、機器、接点、端子、配線、配置などの情報を、一定のルールに沿って表した図面の総称です。すべての情報を1枚に詰め込むのではなく、目的に応じて複数の図面に分けることで、設計・製作・確認・保守で必要な情報を読み取りやすくします。
最初に覚えるポイント
図面を開いたら、いきなり線を追うより先に「この図面は何を伝えるための図面か」を確認します。回路の動きを知りたいのか、接続先を知りたいのか、機器の位置を知りたいのかで、見る図面が変わります。
先輩まず図面の種類を見分けると、どこを読めばいいか迷いにくくなります。
後輩同じ設備でも、目的ごとに別の図面を見るんですね。
電気図面は「全体 → 種類 → 詳細」の順で見る
初心者のうちは、最初から細かな記号や線を全部理解しようとすると迷いやすくなります。まず図面名・対象設備・ページ構成を見て、そのあとに必要な図面へ進むと整理しやすくなります。
1. 何の図面か
タイトル、設備名、図面番号、ページなどから対象を確認します。
2. 何を知りたいか
回路の動き、接続、機器の位置など、目的を決めます。
3. 必要な図面へ
目的に合う図面を選び、記号や参照先をたどります。

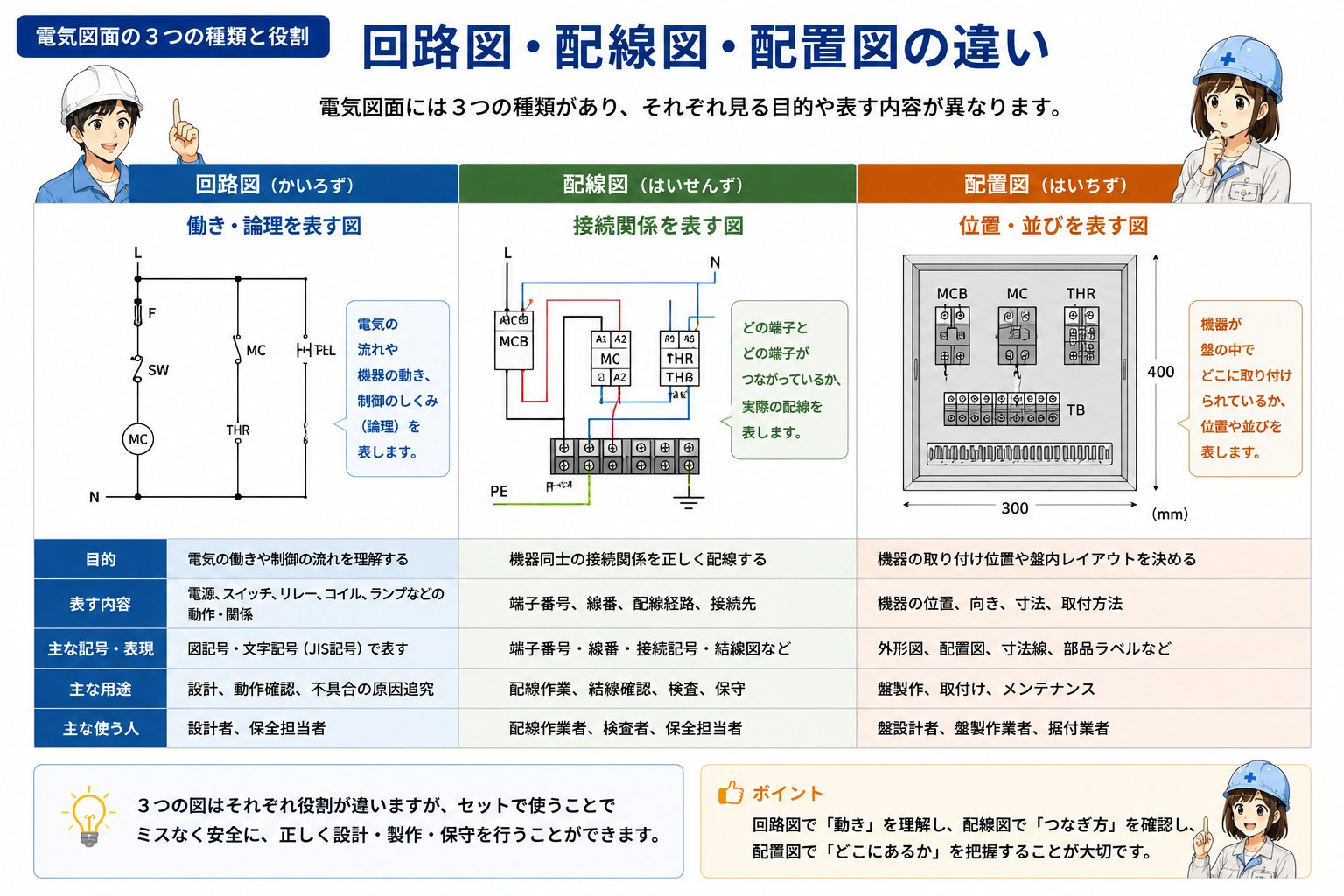

回路図・配線図・配置図の違い
呼び方や図面構成は会社・メーカー・設備によって異なることがありますが、初心者向けには「働き」「接続」「位置」の3つに分けると理解しやすくなります。
回路図
電源から接点、コイル、負荷などの電気的な関係を表し、回路がどう働くかを考えるために使います。
配線図
機器や端子の接続関係を表し、どこからどこへつながるかを確認するために使います。図面によっては線番、線種、配線経路なども示します。
配置図
制御盤や設備内で、機器の位置、向き、並びなどを確認するために使います。
名称だけで決めつけない
「回路図」「結線図」「配線図」「展開接続図」など、現場では似た目的の図面に異なる名称が使われることがあります。図面タイトルだけでなく、実際に何が表現されているかを確認します。

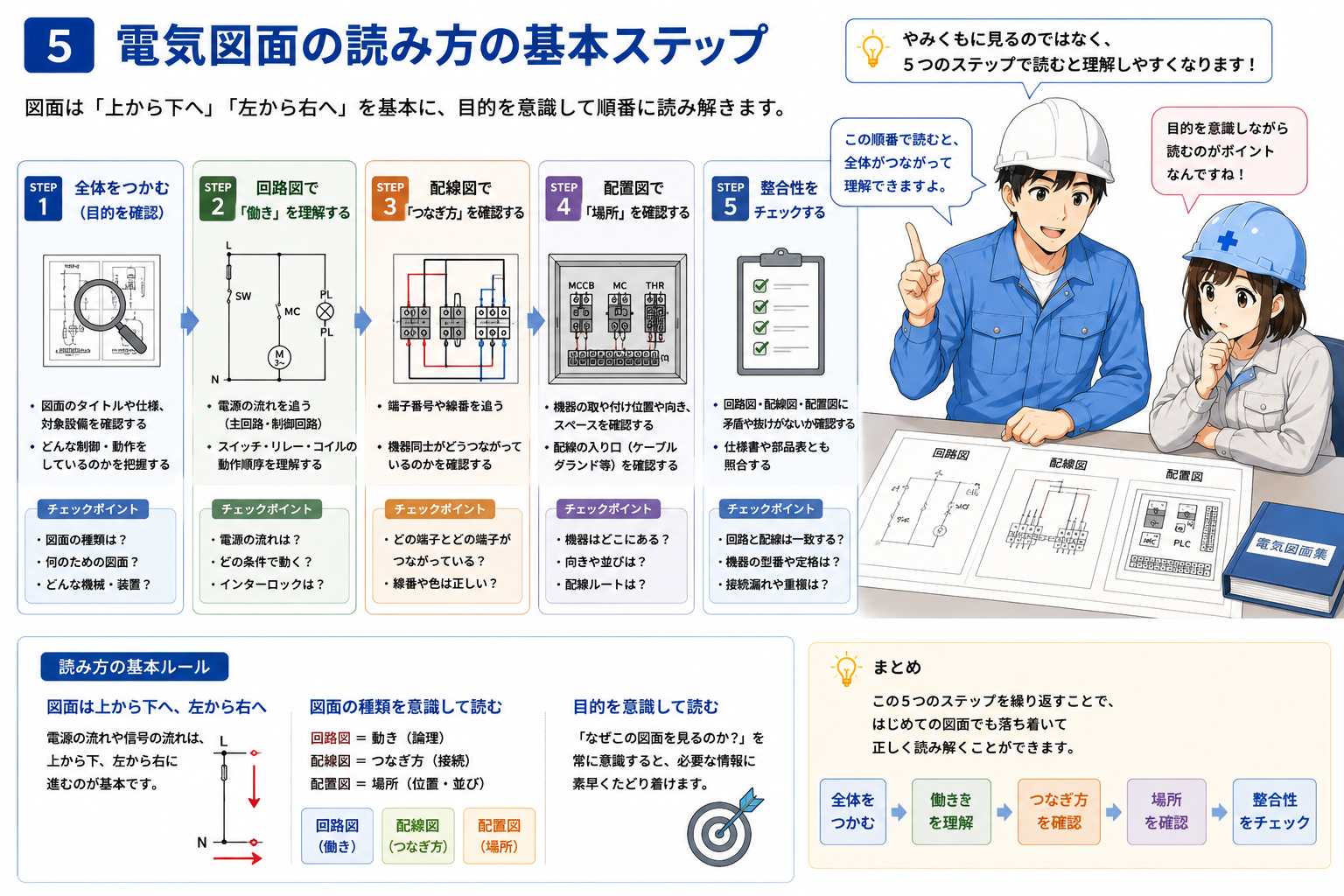

電気図面の読み方｜まず追う5つのポイント
図面の種類を確認したら、次は必要な情報を順番に見ます。この記事では具体的な配線作業ではなく、図面上の情報を整理するための読み方に絞って説明します。
- 図面タイトル・対象：どの設備・盤・回路の図面か
- 電源の種類：AC/DC、電圧など何が示されているか
- 機器記号・文字記号：どの機器を表しているか
- 端子番号・線番・参照記号：別の位置やページとどう対応するか
- 注記・凡例：その図面固有のルールや注意事項がないか
線を追う前に「名前」と「番号」を拾う
初心者は線そのものに目が行きがちですが、機器名、文字記号、端子番号、線番、ページ参照などを先に見つけると、図面同士のつながりを整理しやすくなります。

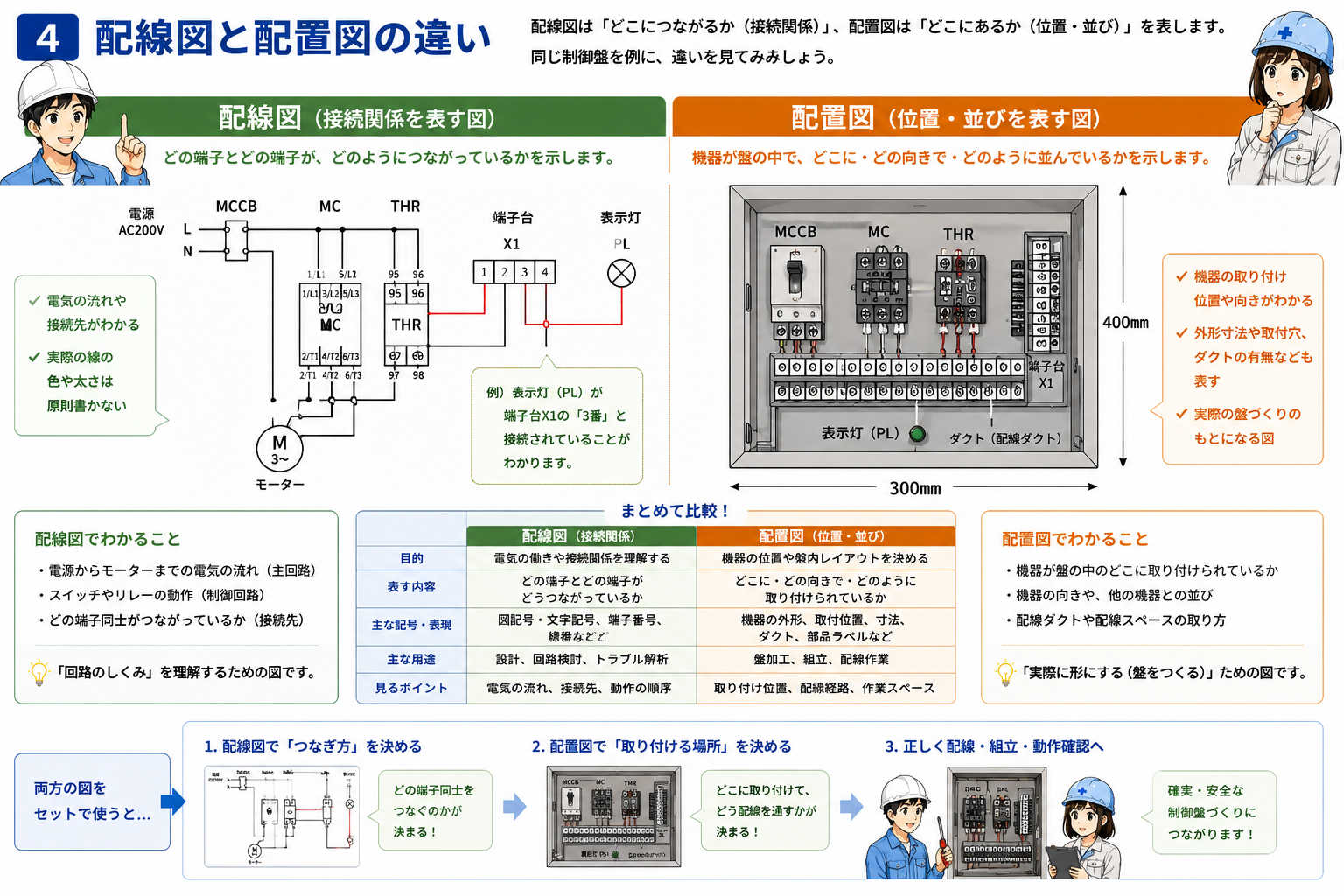

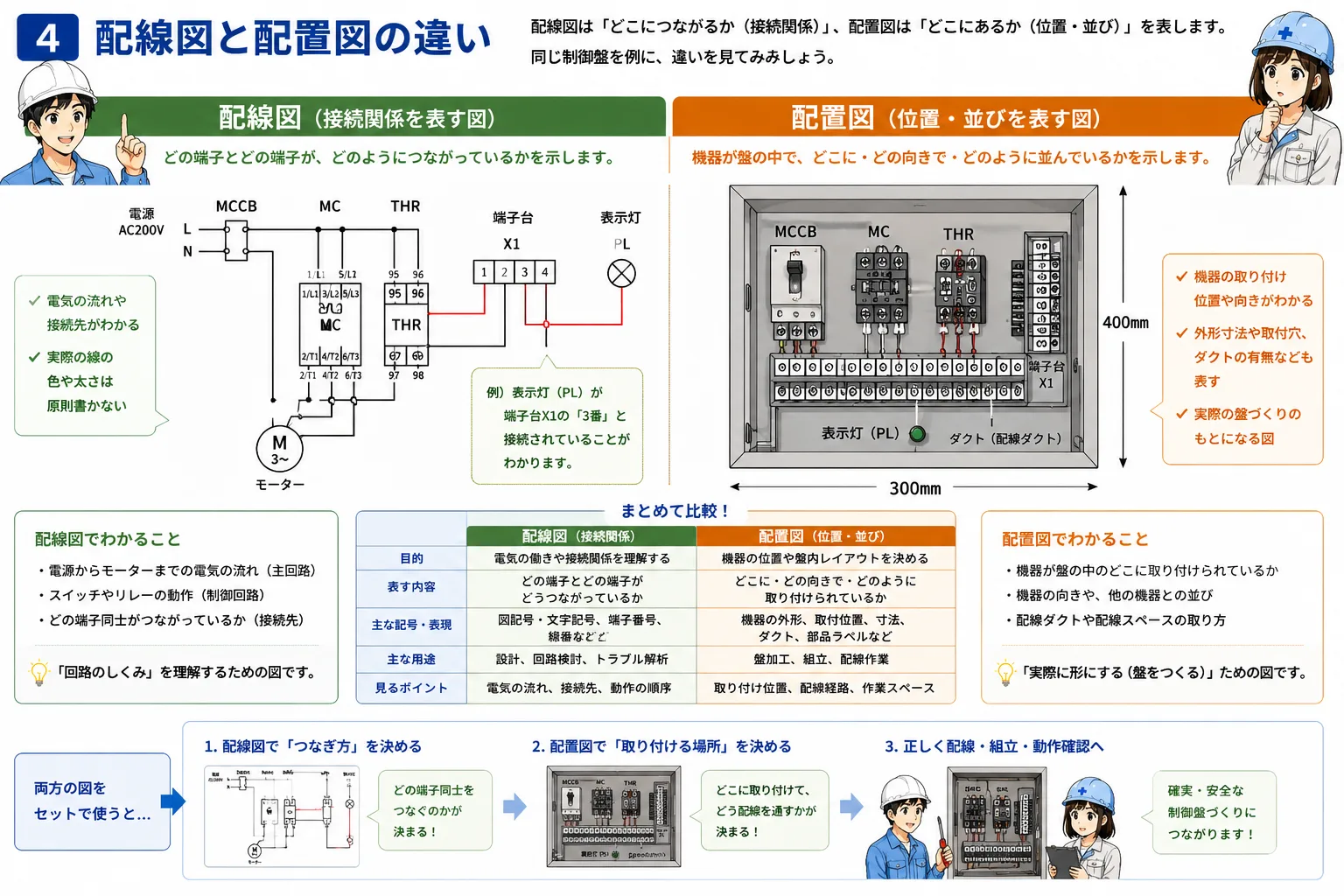

制御盤では複数の図面を組み合わせて見る
制御盤を理解するときは、1種類の図面だけで完結しないことがあります。たとえば、回路図で機能を理解し、配線図で接続関係を確認し、配置図で機器の位置を探すというように、それぞれの図面が補い合います。
図面の学習と実際の作業は分けて考える
この記事は図面を読むための基礎知識です。実設備の工事・配線変更・通電確認・測定などは、必要な資格・教育・権限のもとで、正式な図面、メーカー資料、設備の安全ルールに従ってください。
電気図面で初心者が迷いやすいポイント
1枚ですべて分かると思う
必要な情報が別ページや別種類の図面に分かれていることがあります。参照先や図面一覧を確認します。
線が実物の位置を表すと思う
回路図の線は電気的な関係を表すことが中心で、実物の配線経路や機器位置と一致するとは限りません。
記号だけ暗記しようとする
記号は大切ですが、まず「電源・入力・制御・出力」など回路全体の役割と合わせて見ると理解しやすくなります。
先輩分からない記号が出ても、まず図面の種類と役割を押さえてから調べると迷子になりにくいですよ。
まとめ：電気図面は「何を表す図面か」から読む
- 電気図面は設備の情報を目的別に表したもの
- 回路図は主に回路の働きや論理を見る
- 配線図は主に機器や端子の接続関係を見る
- 配置図は主に機器の位置や並びを見る
- 図面名・対象・記号・番号・参照先を順番に確認すると読みやすい
この全体像が分かると、次に学ぶ図記号・文字記号やシーケンス図の読み方へつなげやすくなります。
