ライトカーテンとは？
ライトカーテンとは、投光側と受光側の間に多数の光ビームを並べ、その光が遮られたことを検知して設備停止につなげる安全機器です。
設備前面や、人が手を入れられる開口部などに設置されることが多く、危険動作中に人や手が検出領域へ入った時、安全関連の制御系へ信号を送り、危険源の停止につなげる使い方をします。
普通の検知センサというより、まずは「危ない入口に見えない光の面を作り、人の侵入を検知する安全機器」と考えると分かりやすいです。
人を守るために使う安全機器
ライトカーテンは、物が来たかどうかを見るだけの機器ではありません。危険エリアへの侵入を検知し、安全関連の制御系を介して危険源を停止させるために使います。実際の安全機能は、ライトカーテン単体ではなく設備全体のリスクアセスメントと安全設計の中で考えます。

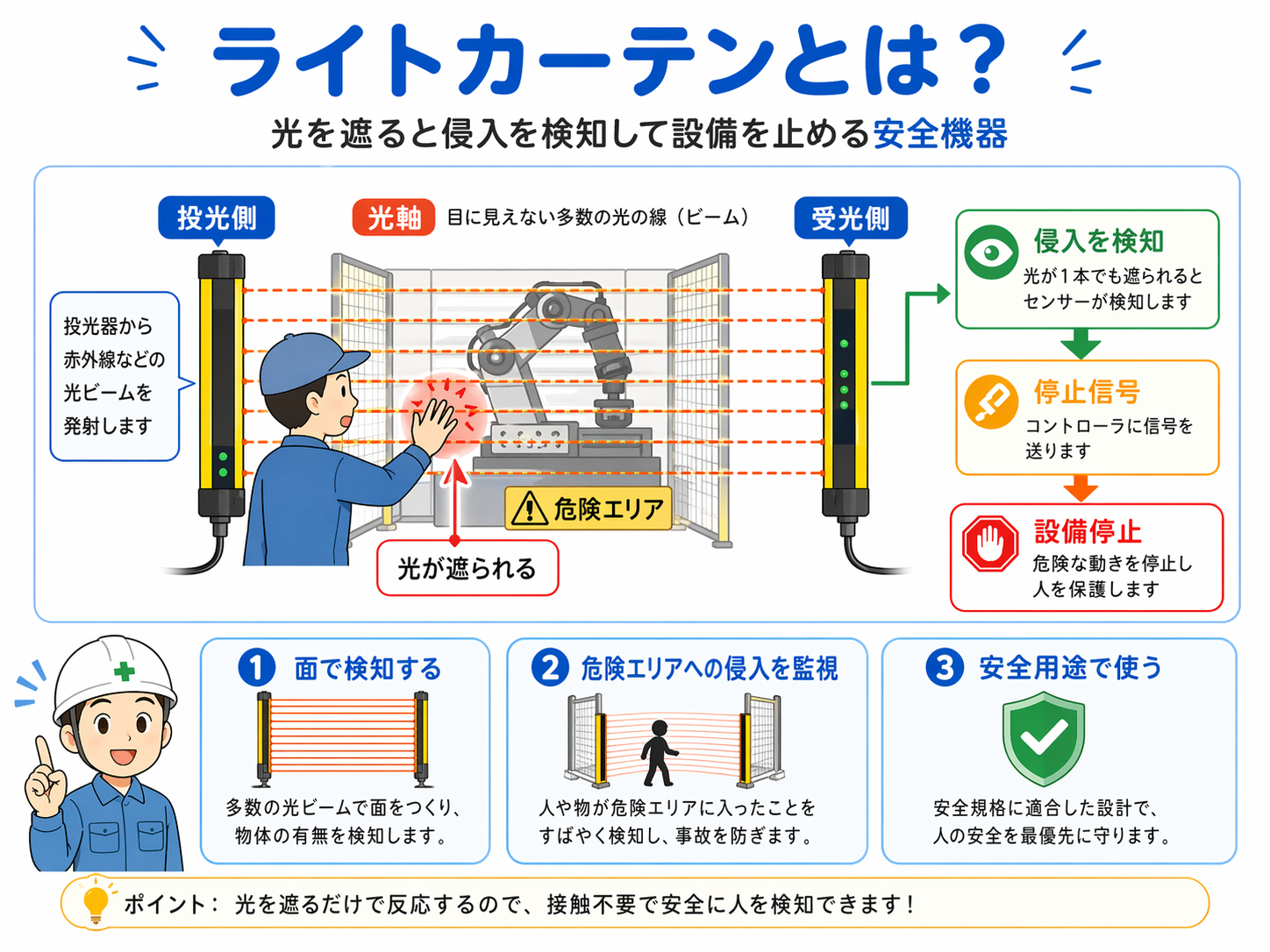

光の面で侵入を監視する仕組み
ライトカーテンは、1本だけの光で見るのではなく、複数の光軸を縦に並べて面として監視します。
流れとしては、投光側から受光側へ多数の光ビームを出し、その間に人や手が入って光が遮られると、侵入として検知します。
投光側
光を出す側です。複数の光ビームを並べて、監視する面を作ります。
受光側
光を受ける側です。光が届いているか、遮られているかを見ます。
遮光
人や手が入って光が遮られると、侵入として検知します。

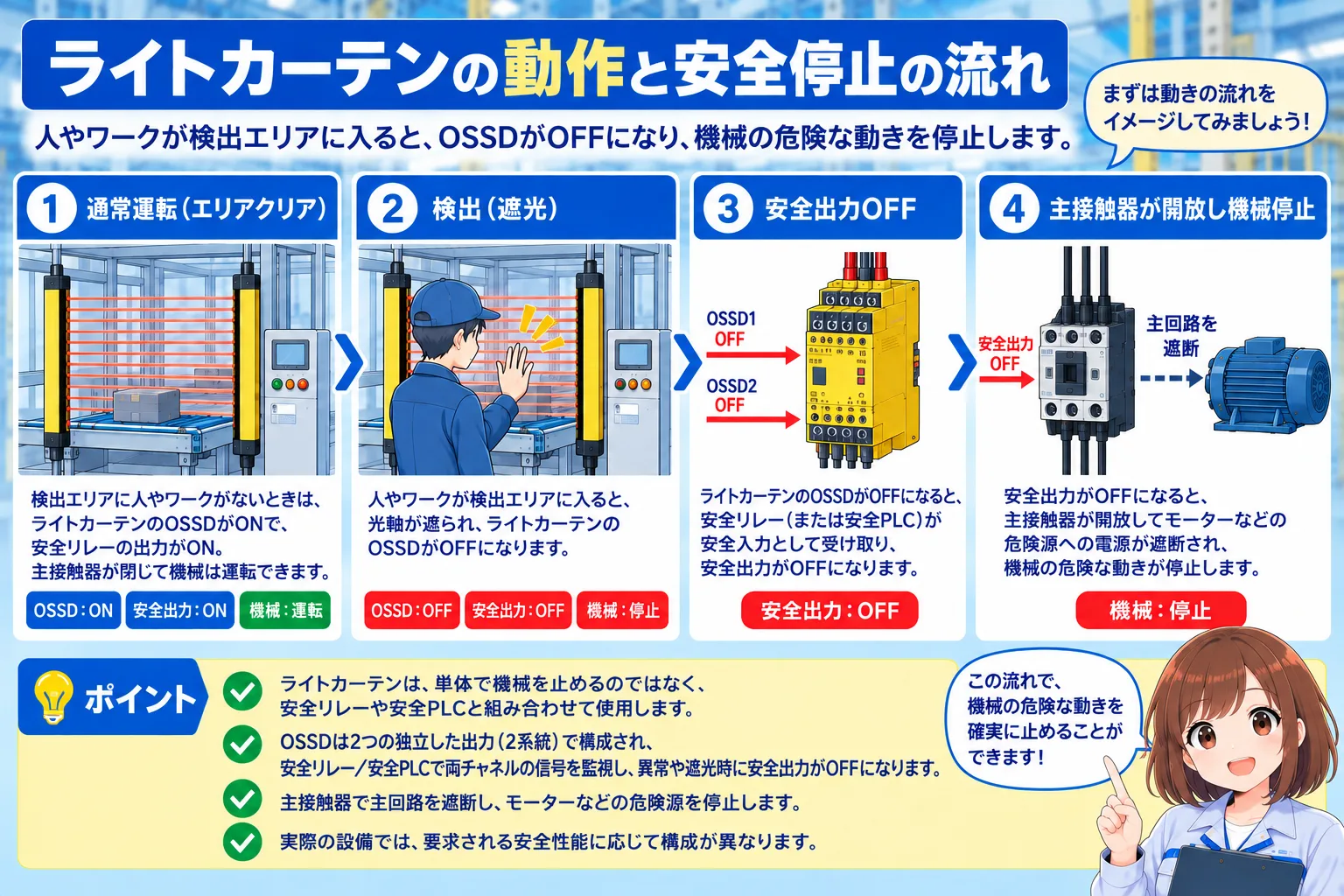

停止信号
安全用の出力信号は、安全リレーや安全PLCなどの安全関連制御を介して、危険源の停止につなげます。機種や設備によって構成は異なるため、実機ではメーカー資料と安全回路を確認します。

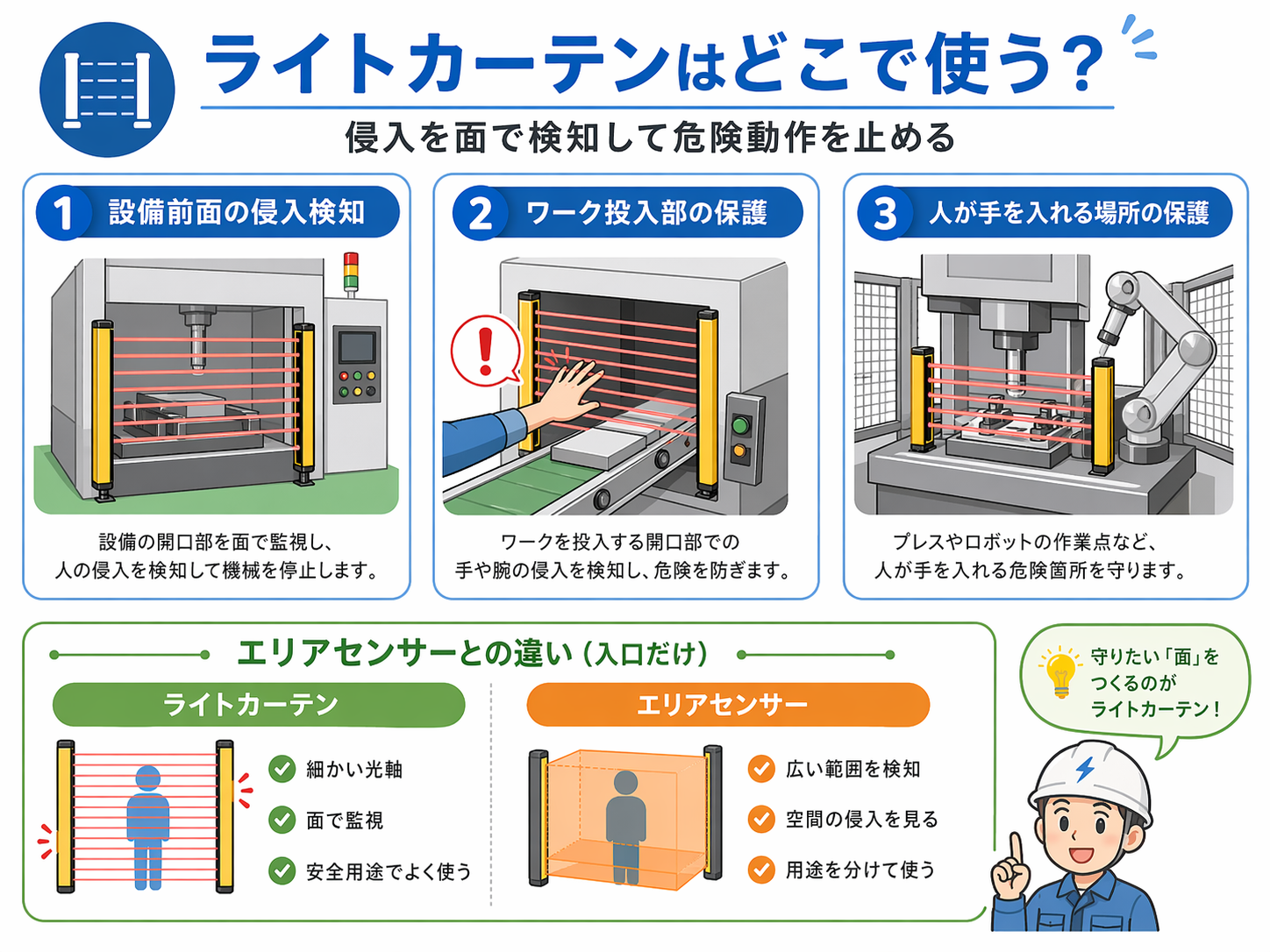

ライトカーテンはどこで使う？
現場では、特に設備前面やワーク投入部など、人が手を入れられる場所の保護でよく見ます。人が入れる場所を、光の面で監視するイメージです。
設備前面
設備の正面開口部に設置し、人が中へ入った時に機械を止める使い方です。
ワーク投入部
材料やワークを入れる開口部で、手や腕が危険な位置まで入った時に停止させます。
作業点の保護
プレス、加工機、ロボット周辺など、人が手を入れられる作業点の保護で使われます。
柵だけでは難しい場所
安全柵だけでは作業性が悪くなる場所で、開口部の安全対策として使われることがあります。
エリアセンサーとの違いは？
ライトカーテンとエリアセンサーは名前や見た目が近く、混乱しやすいところです。最初は細かく分けすぎず、見ている範囲と用途でざっくり整理すると分かりやすいです。
| 項目 | ライトカーテン | エリアセンサー |
|---|---|---|
| ざっくりした役割 | 開口部の光の面を守る | 空間や範囲を見る |
| よくある使い方 | 設備前面、作業点、ワーク投入部の保護 | エリア内への侵入や存在検知 |
| 用途の見方 | 安全停止につなげることが多い | 安全用と非安全用を見分ける必要がある |
| 最初の覚え方 | 危ない入口に光の面を作る | 空間や範囲に入ったかを見る |
安全用途かどうかを確認する
見た目が似ていても、安全機器として使っているのか、単なる検知用として使っているのかで意味が変わります。仕様と回路のつながりを確認します。
現場で見るポイント
ライトカーテンが付いている設備を見る時は、センサ本体だけではなく、どこを守っているか、遮った時に何が止まるか、安全回路につながっているかをセットで確認します。
どこを守っているか
まずは、どの開口部や危険エリアを保護しているのかを確認します。
光の面はどこか
投光側と受光側がどこにあり、どの範囲を監視しているかを見ます。
遮った時に何が止まるか
侵入検知後に、どの設備動作が停止するのかを確認します。
安全回路との関係
ただの表示ではなく、安全リレーや安全PLCなどを通して停止につながっているかを見ます。
先輩ライトカーテンは、センサが反応するかだけじゃなくて「何を止めるために付いているか」を見るのが大事だよ。
後輩普通のセンサみたいにON/OFFだけ見るんじゃなくて、安全停止まで追うんですね。
見落としやすいポイント
ライトカーテンは安全機器なので、付いているかどうかだけで判断しないことが大切です。
普通のセンサと同じ感覚で見る
ライトカーテンは検知だけで終わるものではなく、安全停止とセットで考えます。

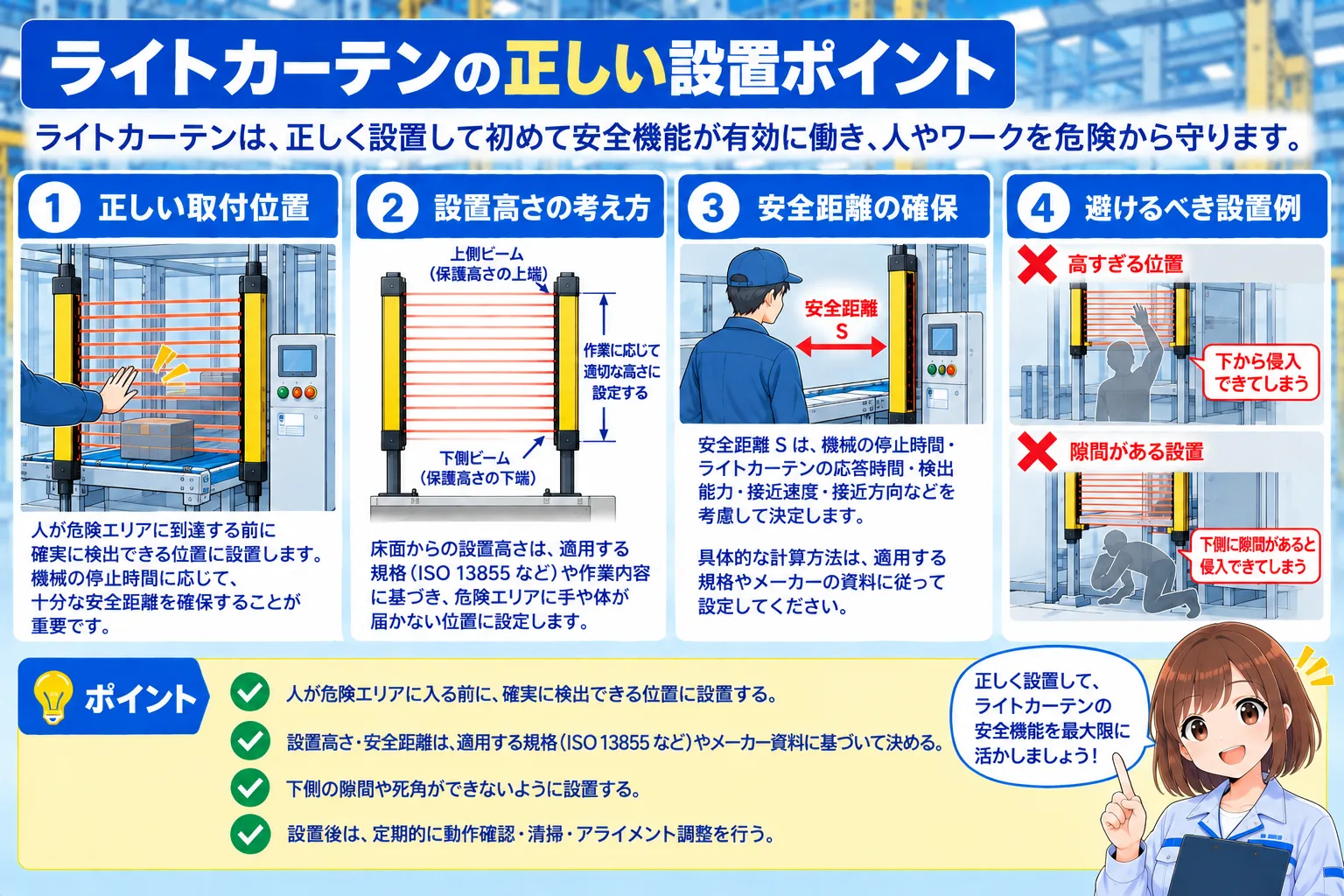

危険源との距離を見ない
ただ付いていればよいわけではありません。人が検出領域へ入ってから危険源へ到達する前に停止できるよう、安全距離を確保する必要があります。安全距離は、機械の停止時間、ライトカーテンの応答時間、検出能力、接近方向などを踏まえて決めます。
開口部全体を見ない
検出領域の上・下・横を回り込んで危険源へ到達できる状態では、ライトカーテンだけでは保護が不十分です。安全柵など他の保護方策と組み合わせ、危険区域への到達経路全体を確認します。

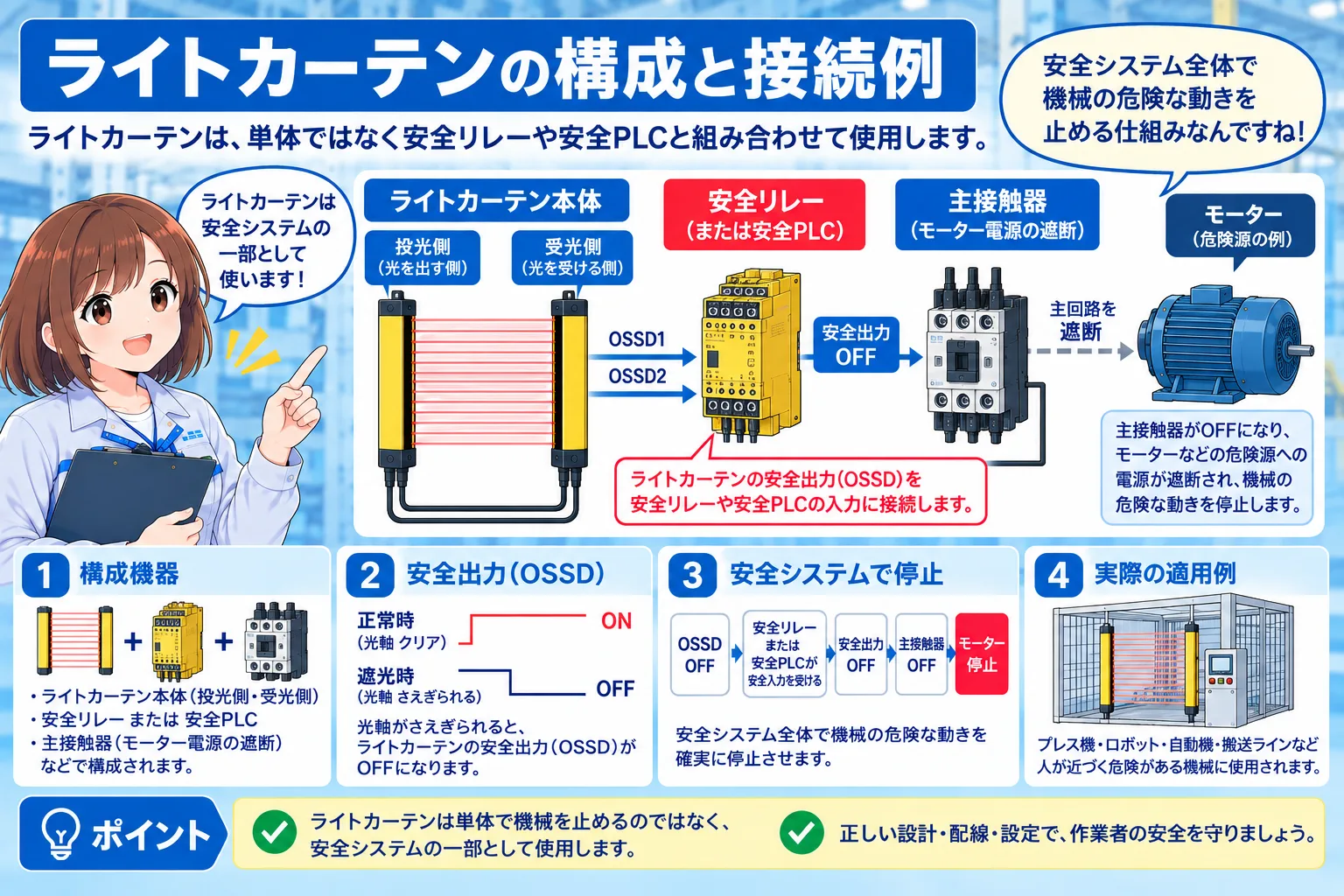

安全回路を見ない
ライトカーテン本体が反応するだけでは不十分です。危険源の停止につながる安全回路になっているか、遮光が解除された後に意図しない再起動をしない設計になっているかも、設備の安全仕様とメーカー資料に沿って確認します。
安全機器の無効化や短絡は絶対にしない
ライトカーテンは人を守るための機器です。現場確認や復旧作業でも、勝手な無効化、短絡、迂回は重大な事故につながる可能性があります。
まとめ：ライトカーテンは危険な入口に光の面を作る安全機器
ライトカーテンは、多数の光ビームで面を作り、その光が遮られることで侵入を検知し、設備停止につなげる安全機器です。
設備前面の侵入検知、ワーク投入部の保護、人が手を入れる作業点の保護などでよく使われます。最初は「危ない入口に光の面を作る機器」と覚えると分かりやすいです。
この記事の要点
ライトカーテンを見る時は、どこを守っているか、検出領域がどこにあるか、危険源まで十分な安全距離があるか、遮った時に何が止まるか、安全回路へどうつながっているかをセットで確認します。
