モーター銘板の見方｜kW・V・A・Hz・極数・回転数

モーターの銘板とは？

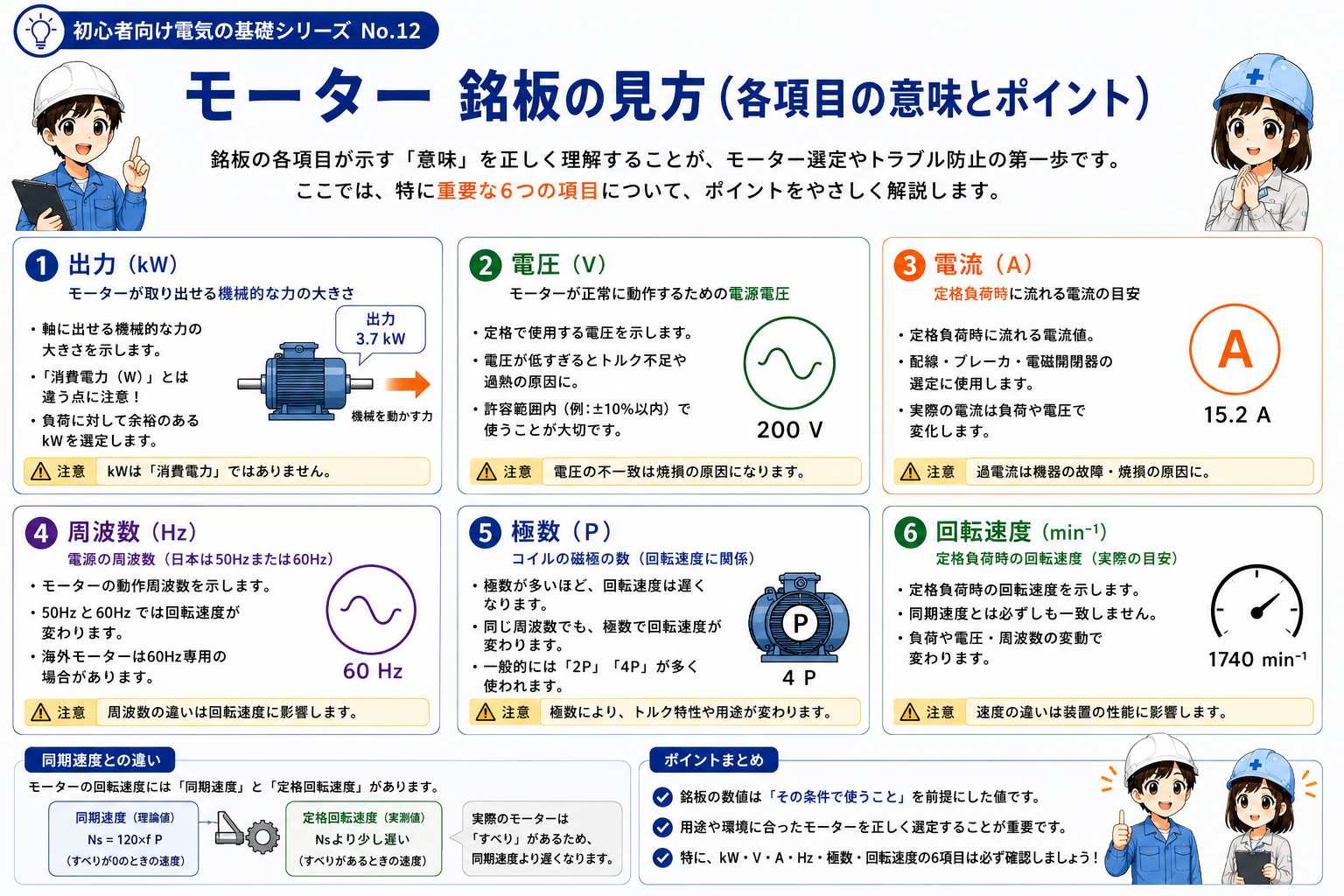

モーターの銘板（ネームプレート）は、そのモーターの定格や仕様をまとめた表示です。メーカー・形式・出力・電圧・電流・周波数・回転数など、機種を理解するための重要な情報が記載されています。

すべての銘板が同じ並びや表記になるわけではありません。メーカー、規格、モーターの種類、用途によって項目や表現が異なるため、銘板だけで判断せずメーカー資料と合わせて読むことが基本です。

kWは何を表す？

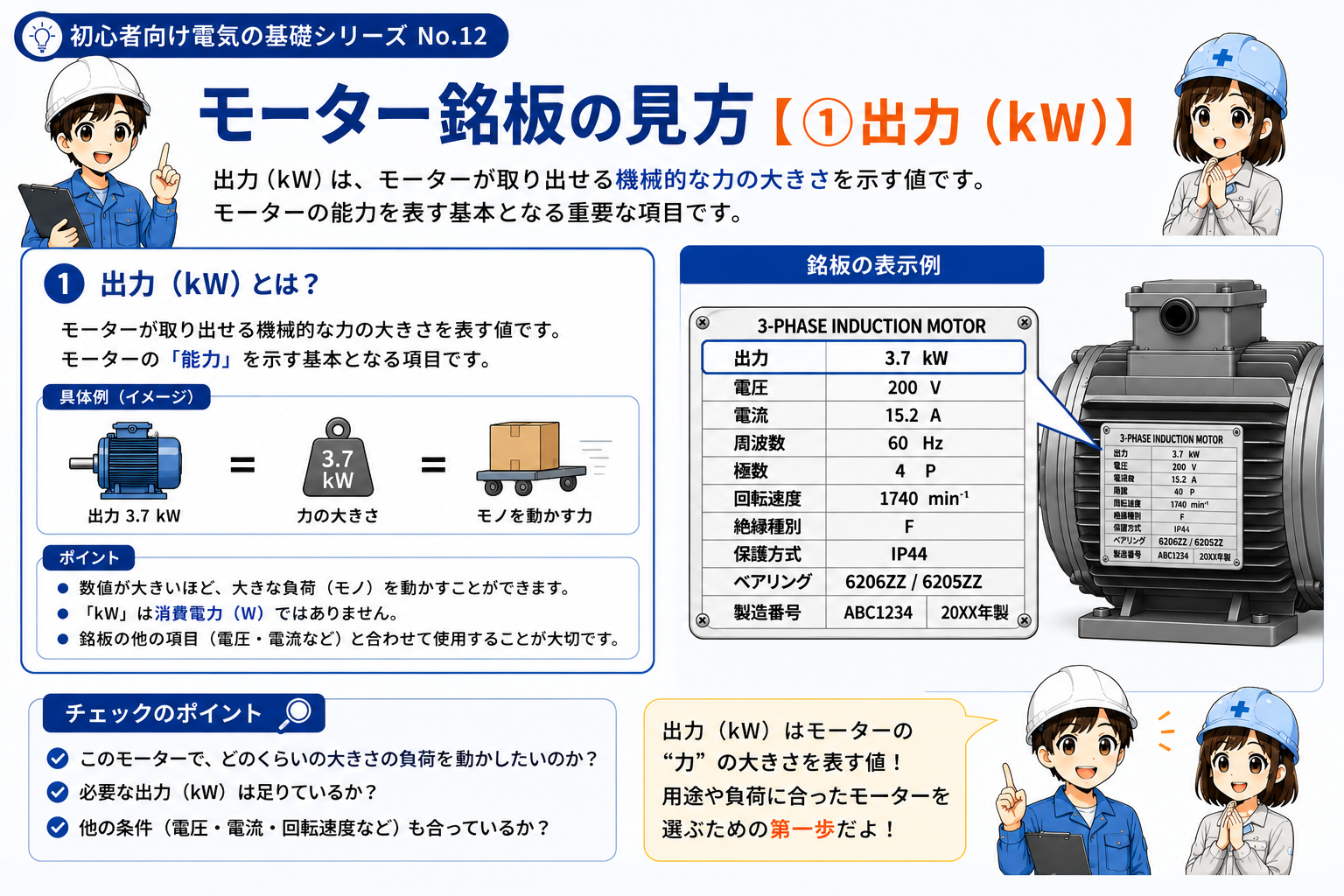

kW（キロワット）は、モーターでは一般に定格出力を表す項目として使われます。たとえば「0.75 kW」「1.5 kW」「2.2 kW」のように表示されます。

ここで重要なのは、モーター銘板のkWを単純に「電源から消費する電力」と同じものだと思わないことです。モーターには効率や力率などが関係するため、出力kWと入力側の電力は同じ意味ではありません。

VとAは何を表す？

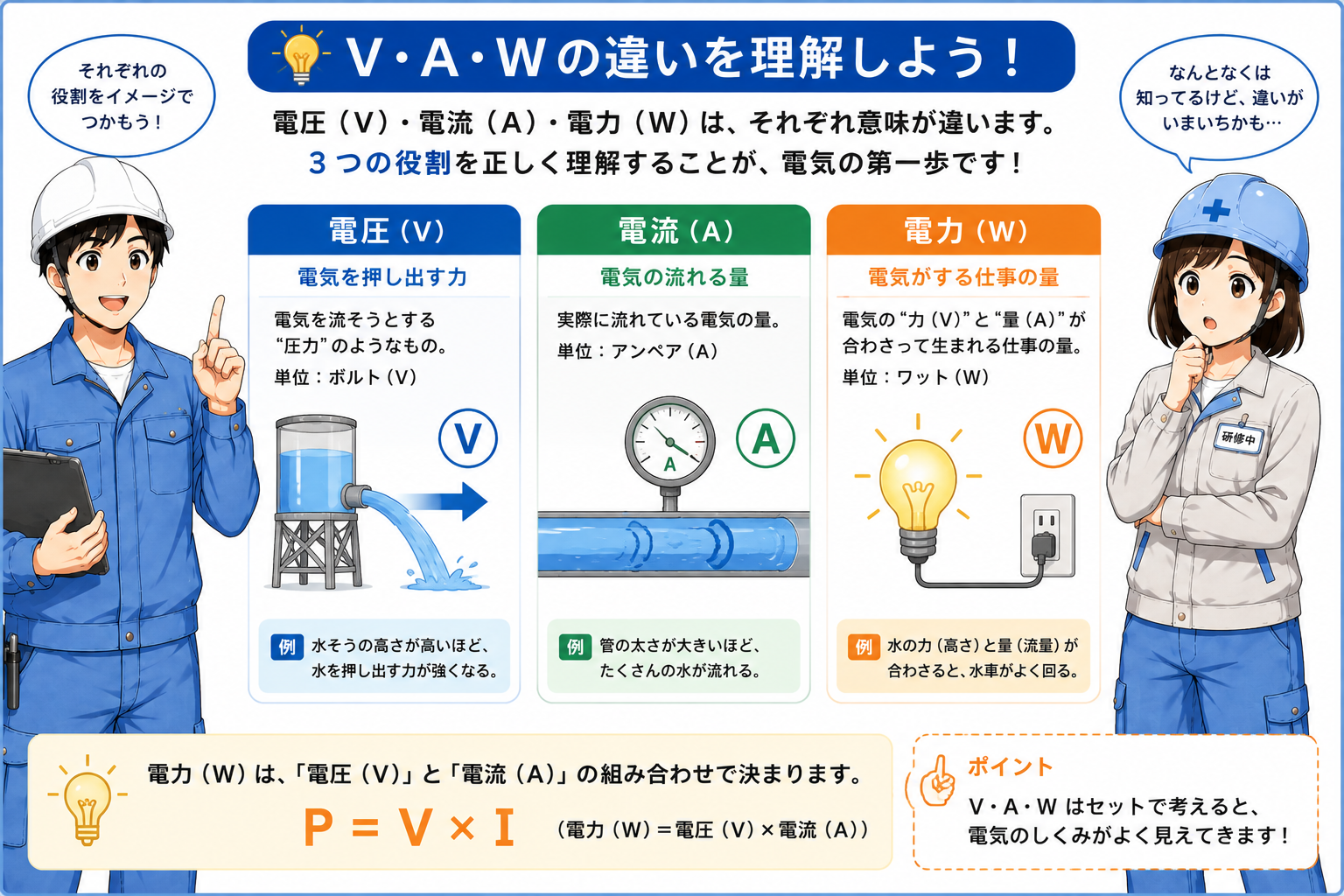

V（ボルト）は定格電圧、A（アンペア）は定格電流を表す代表的な項目です。

ただし、1台のモーターでも電圧・周波数・結線条件などによって複数の値が記載される場合があります。そのため「Vだけ」「Aだけ」を単独で見るのではなく、同じ条件の組み合わせとして読むことが大切です。

Hzは何を表す？

Hz（ヘルツ）は電源周波数です。日本では50 Hzと60 Hzの地域があり、モーターの回転速度にも関係します。

銘板によっては50 Hzと60 Hzそれぞれの電圧・電流・回転数などが記載される場合があります。周波数が違えば他の定格値も変わることがあるため、Hzだけを切り離さず、銘板上の対応関係とメーカー資料を確認します。

極数とは？

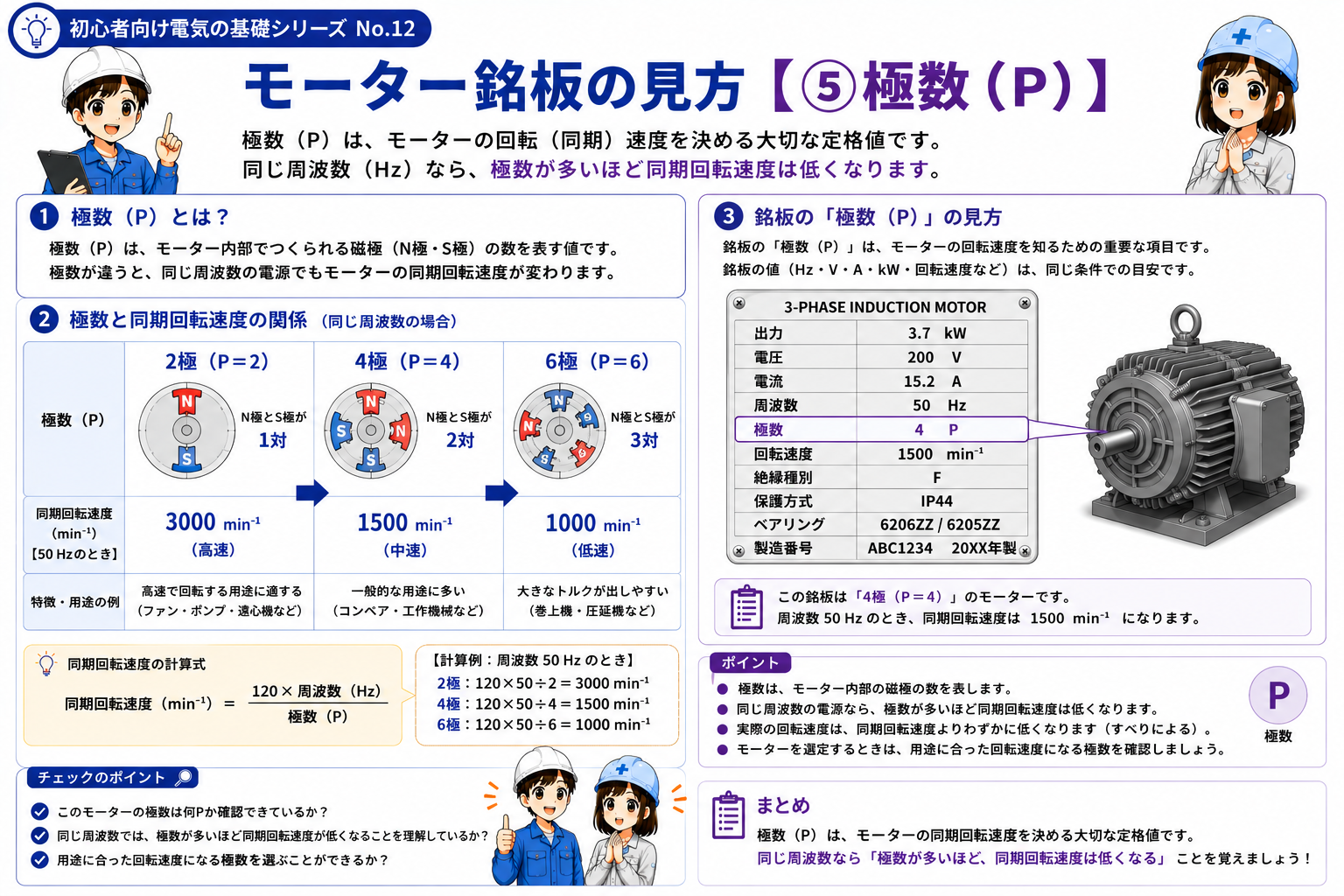

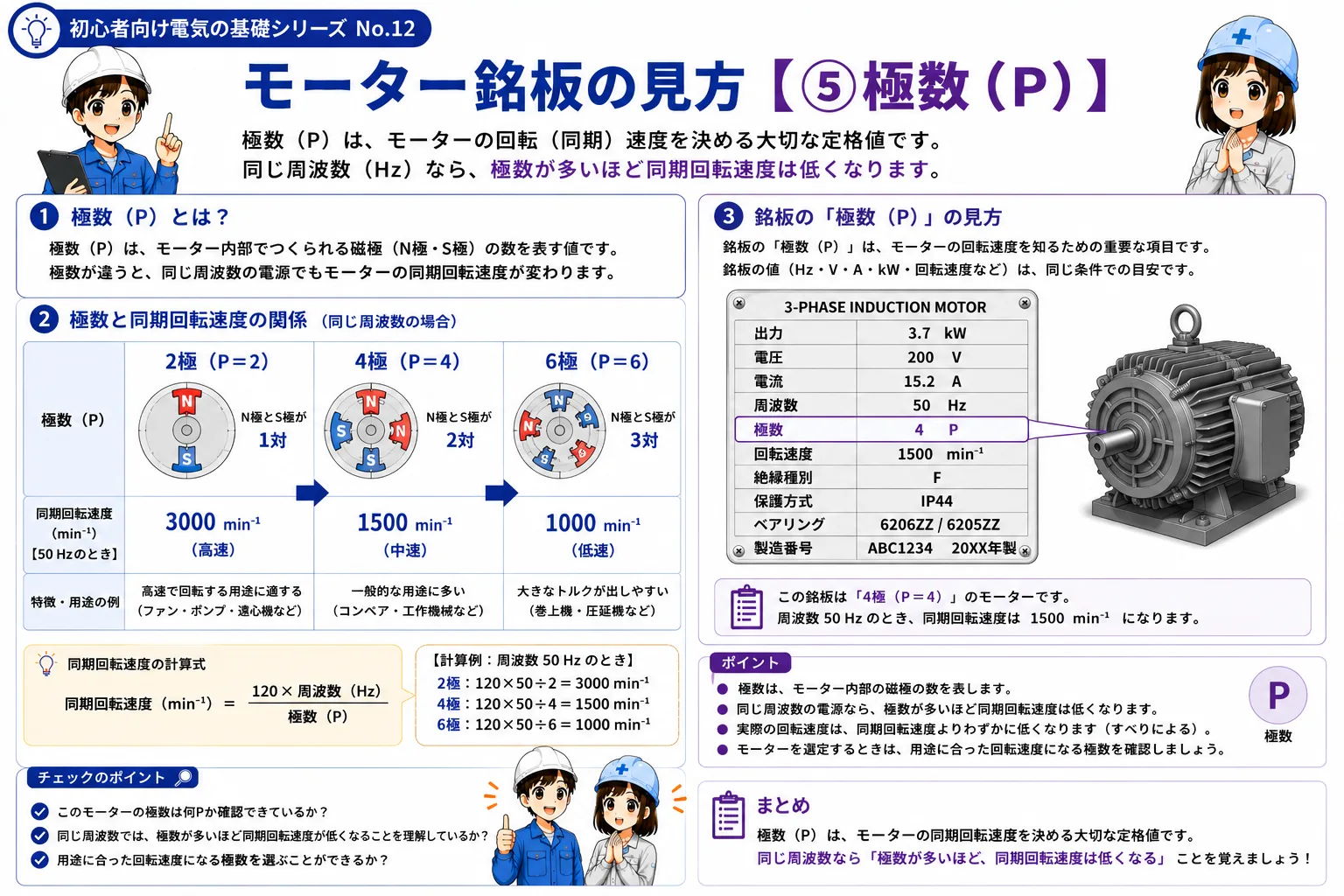

極数は、モーター内部で回転磁界を作る磁極の数を表します。一般に「2極」「4極」「6極」などと表現されます。

同じ周波数なら、極数が多いほど同期速度は低くなります。極数はモーターの回転速度を理解するうえで重要な項目です。

回転数はどう読む？

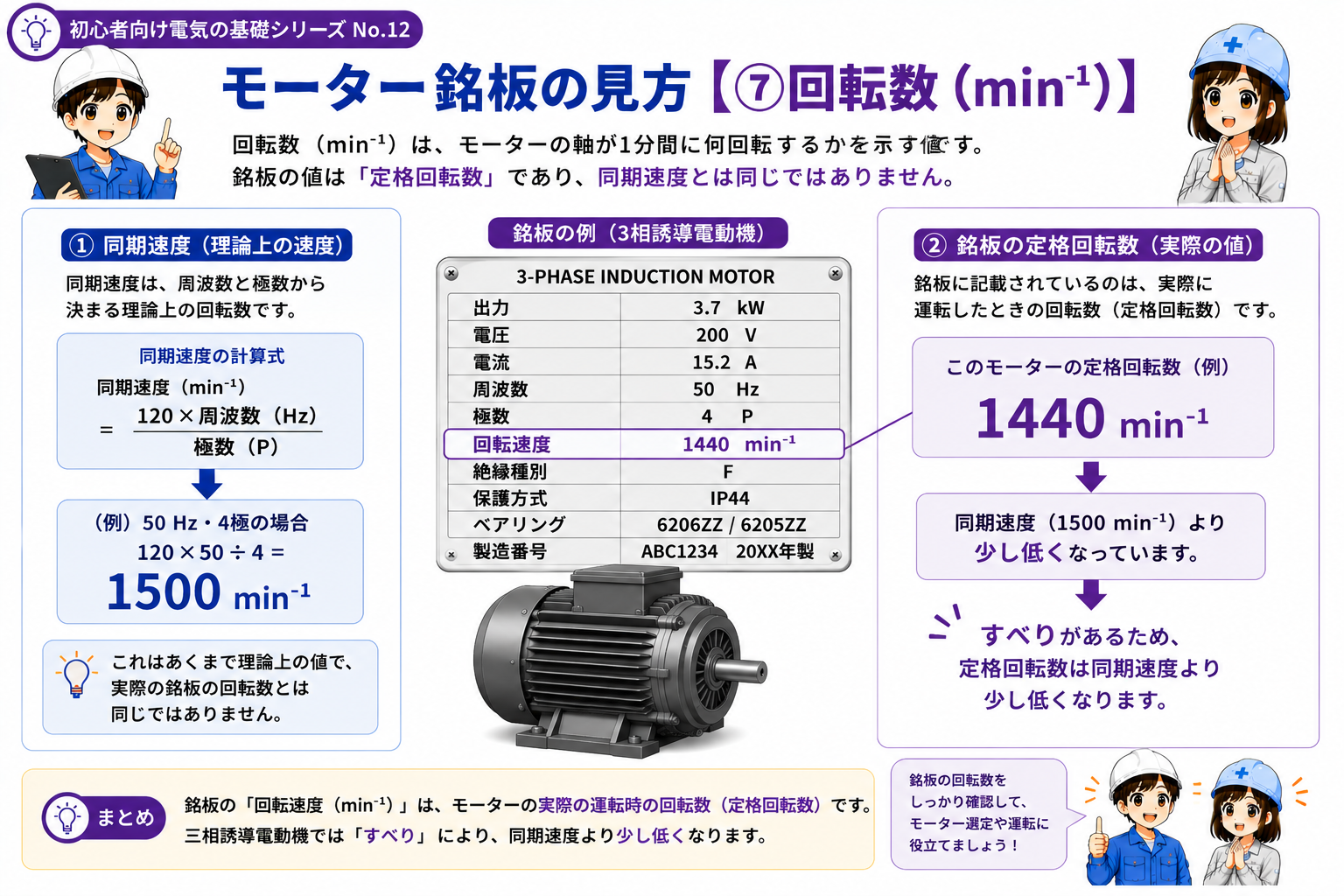

回転数は、min⁻¹やr/minなどで表示されます。日常的にはrpmと呼ばれることもあります。

三相誘導電動機では、実際の回転子の速度は回転磁界の同期速度より少し低くなります。この差が「すべり」です。

たとえば「4極・50 Hzだから必ず銘板が1500 min⁻¹」と考えるのではなく、1500 min⁻¹は同期速度の考え方であり、誘導電動機の銘板に記載される定格回転数は通常それより低い値になります。

Hz・極数・回転数はどう関係する？

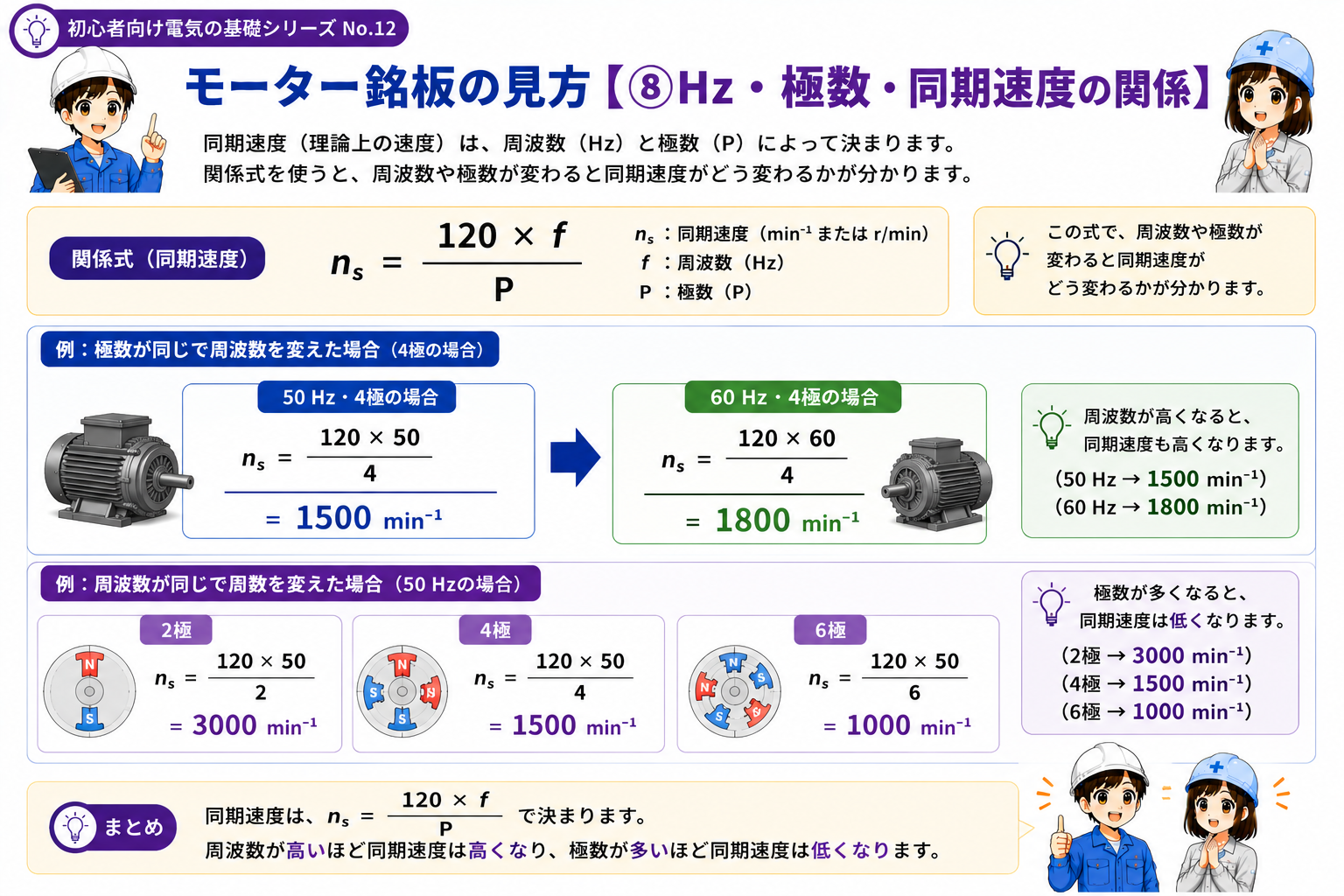

同期速度は、周波数と極数から考えることができます。

たとえば50 Hzでは2極が3000 min⁻¹、4極が1500 min⁻¹、6極が1000 min⁻¹で、60 Hz・4極なら1800 min⁻¹です。ただし、これらは回転磁界の同期速度です。50 Hz・4極の三相誘導電動機で定格回転数が1440 min⁻¹と記載される例のように、実際の定格回転数は、すべりがあるため通常は同期速度より少し低くなります。

初心者はどの順番で銘板を見る？

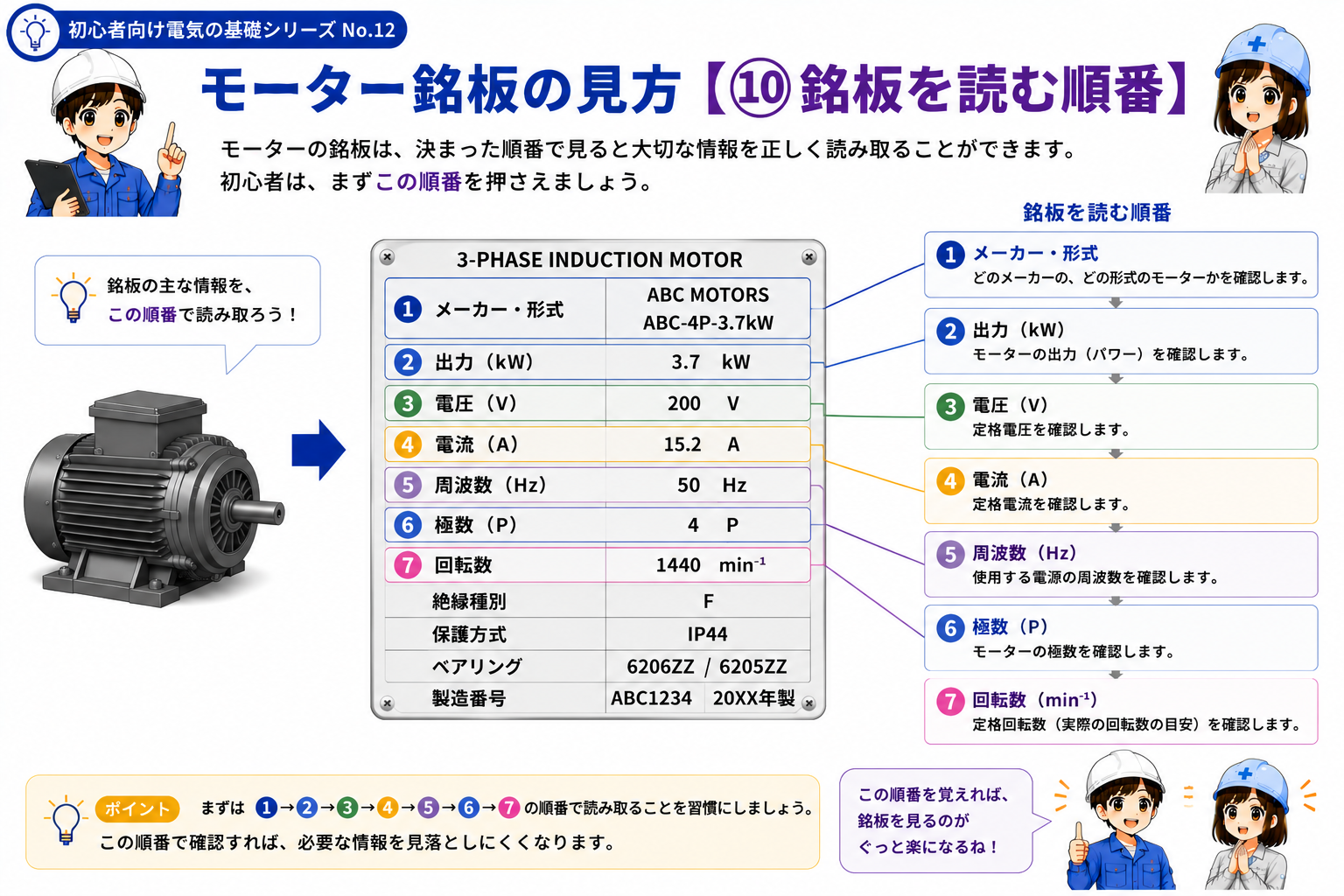

最初からすべての記号を覚える必要はありません。初心者が基本項目を整理しやすい読み方の一例として、まずはメーカー・形式 → kW → V → A → Hz → 極数 → 回転数のように順番に拾うと理解しやすくなります。これは規格で固定された読み順ではありません。

そのあと、効率、力率、絶縁クラス、保護等級、運転方式など、用途に応じて必要な項目へ広げていきます。

初心者が混同しやすいポイント

• kW＝そのまま消費電力とは限りません。モーター銘板では一般に定格出力として扱われます。
• V・A・Hzを別々に拾わないこと。複数条件がある場合は対応する組み合わせで読みます。
• 同期速度＝定格回転数ではありません。誘導電動機ではすべりがあります。
• 極数が多いほど速いではなく、同じ周波数なら極数が多いほど同期速度は低くなります。
• 銘板の項目名・記号・配置はメーカーや機種によって異なります。

まとめ：銘板は数字を「条件のまとまり」で読む

モーター銘板では、kW・V・A・Hz・極数・回転数をまず押さえると全体像がつかみやすくなります。

特に複数の電圧・周波数が書かれている場合は、数字を単独で拾わず対応する条件のまとまりとして読みます。さらに三相誘導電動機では、極数・周波数・同期速度・すべりの関係を理解すると、銘板の回転数をより正しく読めるようになります。
