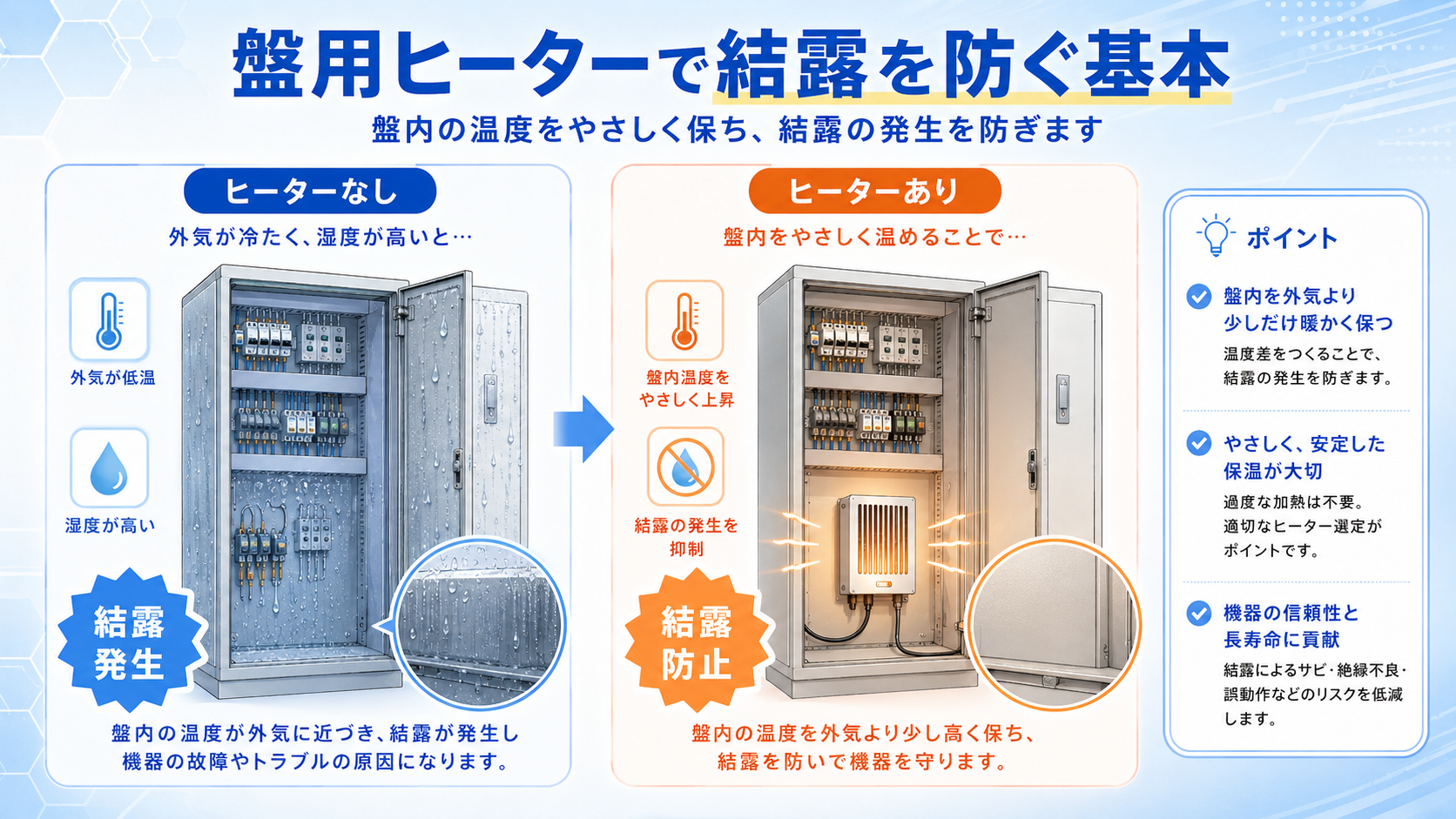

盤用ヒーターとは？
盤用ヒーターは、制御盤の内部をわずかに暖めて、結露が起きにくい状態にするための部品です。屋外盤、湿気の多い場所、朝晩の温度差が大きい場所などで見かけます。
目的は、盤内を高温にすることではありません。温度差による水滴を出にくくすることが主な役割です。
まずは「盤内を濡らさないための部品」と考える
盤用ヒーターは、寒い場所で人を暖めるためではなく、盤内の端子や機器に水滴がつくリスクを減らすために使います。
先輩盤用ヒーターは、人を暖めるためじゃなくて、盤の中を結露から守るための部品だよ。
後輩水滴が端子や機器につかないようにするんですね。
なぜ必要になるのか
制御盤の中で結露が起きると、端子台、リレー、PLC、電源機器などに水分がつくことがあります。水分は誤動作、腐食、絶縁低下の原因になるため、盤内ではなるべく避けたい状態です。
特に、屋外に設置された盤、洗浄エリアに近い盤、湿度が高い場所、朝晩の温度差が大きい場所では、結露対策を意識することがあります。
温度差
朝晩や季節の変化で盤内外の温度差が大きくなると、結露が起きやすくなります。
湿気
屋外や洗浄エリアでは湿気が入りやすく、盤内に水分が残りやすくなります。
停止中
設備停止中に盤内が冷え、通電中とは違う条件で結露する場合があります。
水滴
端子や機器に水滴がつくと、誤動作や腐食、絶縁低下の原因になります。
結露対策は「濡らさない」ための考え方
盤用ヒーターは、盤内を暖めるというより、水滴を出にくくするための部品として見ると理解しやすくなります。盤の設置場所や周囲環境とセットで考えるのがポイントです。

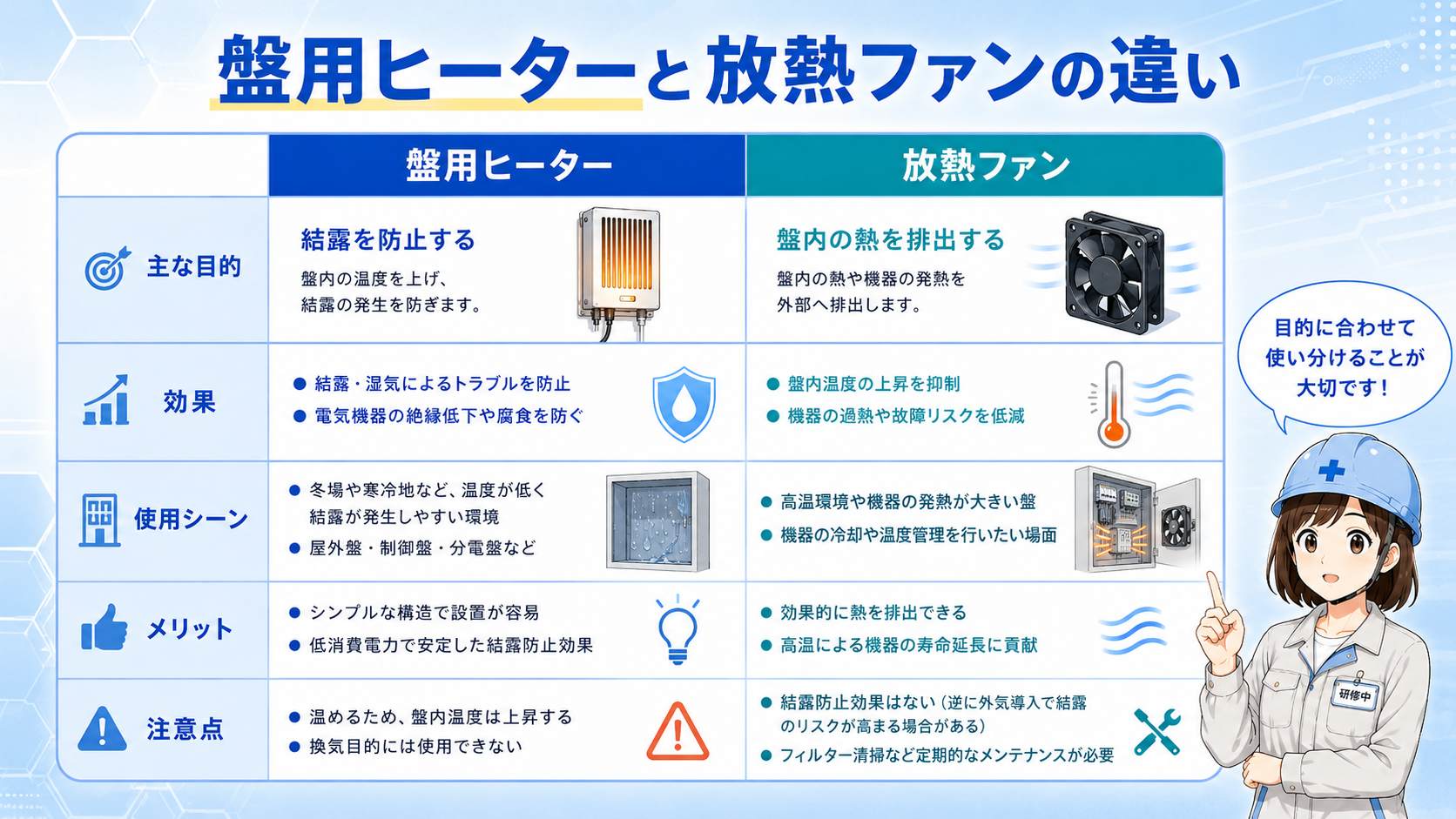

放熱ファンとの違い
盤用ヒーターと放熱ファンは、どちらも盤内環境に関係する部品ですが、役割は逆方向です。放熱ファンは熱を逃がすため、盤用ヒーターは結露を防ぐために使います。
「盤内環境対策」という意味では近いですが、目的を混ぜると分かりにくくなります。ヒーターは結露対策、ファンは熱対策として分けて考えると整理しやすいです。
| 項目 | 盤用ヒーター | 放熱ファン |
|---|---|---|
| 主な目的 | 結露を防ぐ | 熱を逃がす |
| 使いやすい場面 | 湿気、温度差、屋外盤、停止中の冷え込み | 盤内発熱、夏場、高温環境、インバータなどの発熱機器 |
| 確認ポイント | 通電、サーモ、結露跡、配置 | 回転、フィルタ、吸気、排気 |
| 注意点 | 高温部への接触、配線との距離、サーモ設定 | フィルタ詰まり、吸排気方向、外気の湿気 |
両方入る盤もある
夏は熱対策、冬や湿気環境では結露対策が必要になることがあります。設備条件によっては、放熱ファンと盤用ヒーターを両方使う場合もあります。

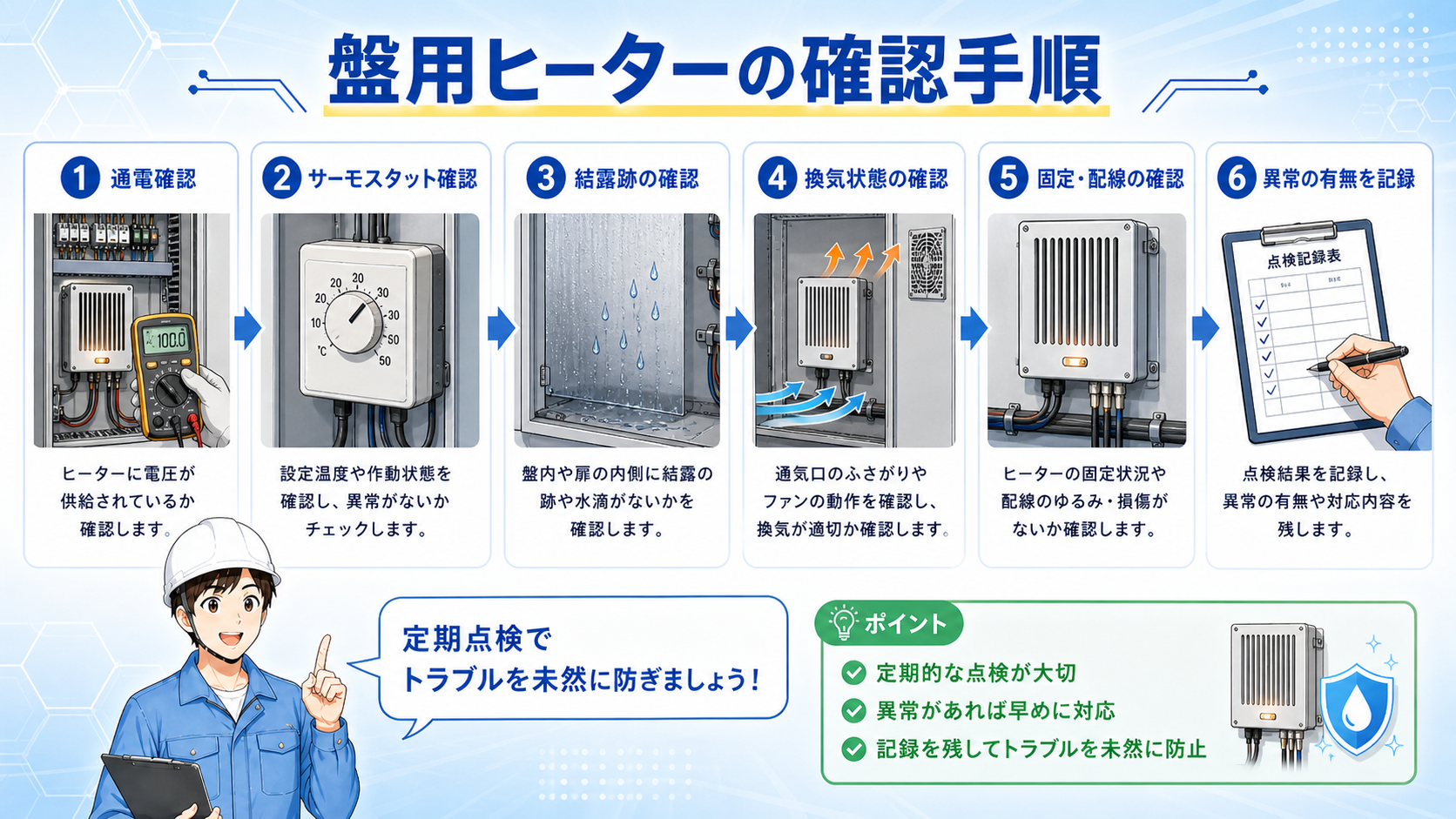

確認ポイント
盤用ヒーターまわりを見る時は、ヒーター本体だけでなく、サーモスタットや盤内の結露跡も確認します。通電していても、設定や配置が合っていないと効果が出にくいことがあります。
また、ヒーター本体は熱くなるため、配線や機器が近すぎないか、可燃物が触れていないかも確認したいポイントです。
- 盤内に水滴や結露跡がないか
- ヒーターへ通電しているか
- サーモスタットの設定が合っているか
- ヒーター周辺に可燃物や配線の接触がないか
- 端子のゆるみ、変色、焼けがないか
- 放熱ファンや換気口とのバランスが悪くないか
- 盤の扉パッキンやケーブル引き込み部から湿気が入りすぎていないか
盤内確認は感電と高温部に注意
盤内には通電部があり、ヒーター本体は熱くなる場合があります。実機では必ず安全手順に従い、必要に応じて電源を切ったうえで確認してください。
まとめ
盤用ヒーターは、制御盤内の結露を防ぐための基本部品です。湿気や温度差によって盤内に水滴が出ると、誤動作や腐食、絶縁低下につながることがあります。
放熱ファンとは役割が違うため、ヒーターは結露対策、ファンは熱対策として分けて考えると理解しやすくなります。点検時は、結露跡、通電、サーモ設定、周辺配線との距離を順番に確認するのがポイントです。
