向いている人
- エアシリンダに付いているスイッチの意味を知りたい人
- リードスイッチの基本動作を知りたい人
- PLC入力とのつながりをイメージしたい人
リードスイッチとは？
リードスイッチは、磁力で金属製のリード接点が開閉する有接点スイッチです。この記事では、磁石が近づくと接点が閉じるNO（a接点）の例を中心に説明します。
エアシリンダでは、ピストンに内蔵された磁石をシリンダ外側から検出する用途で使われます。メーカーではシリンダ用の検出器を「オートスイッチ」と呼ぶことがあり、有接点のリード式だけでなく、無接点の電子式もあります。
まずは「磁石が近づいたことを検出するスイッチ」と覚える
有接点リード式は、磁界によって内部のリード接点が開閉します。シリンダ用オートスイッチには無接点式もあるため、型式を見て区別することが大切です。

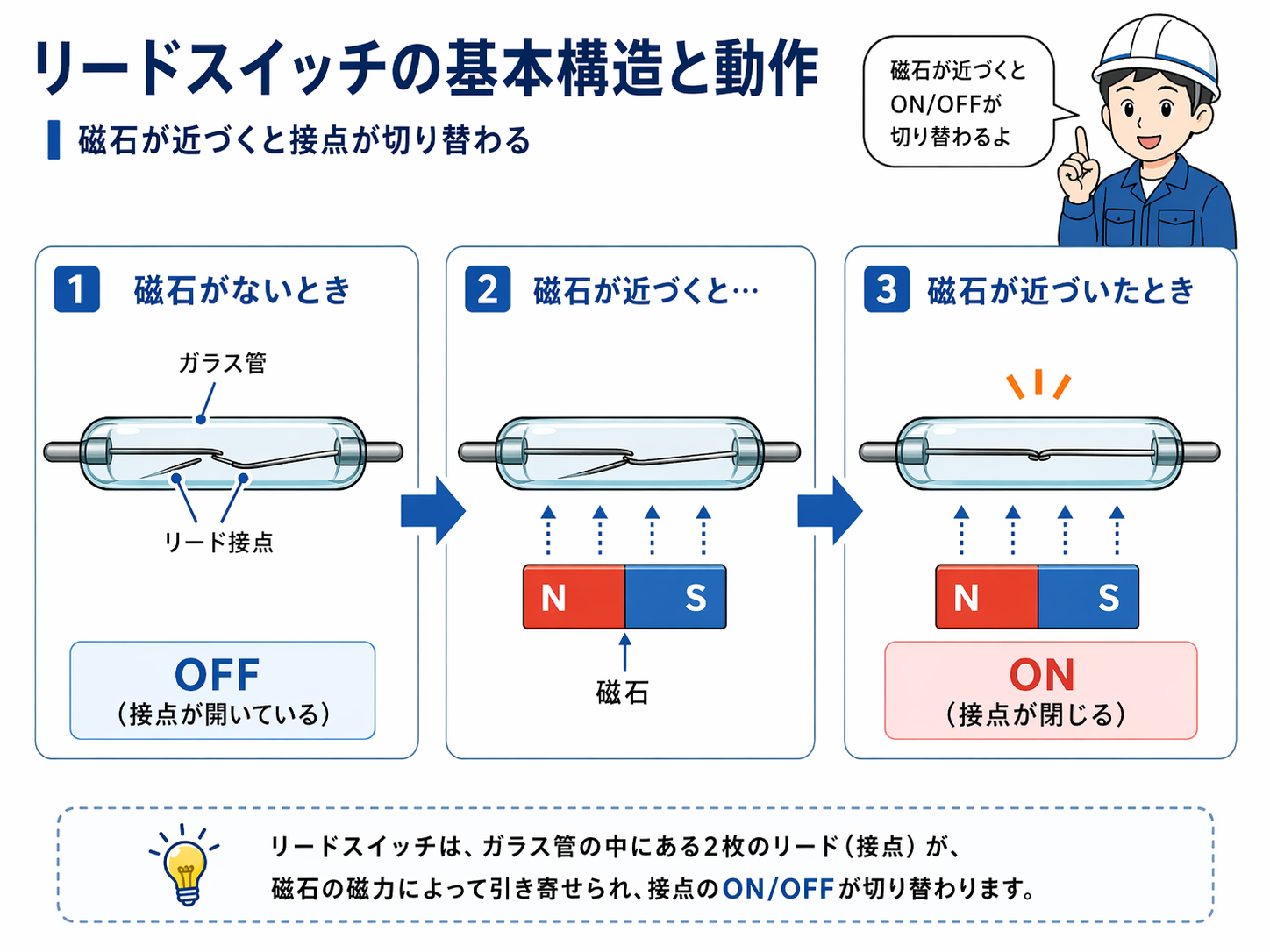

どうやって動くのか
NO（a接点）の例では、磁石が離れているとリード接点は開いており、磁石が近づくと接点が引き寄せられて閉じます。
磁石が遠いとき
NOの例では接点が開いており、スイッチ出力はOFF側です。実際のPLC入力状態は回路・配線条件によって決まります。
磁石が近いとき
NOの例では接点が閉じ、接続された負荷回路の条件に応じて信号が出力されます。
配線方式の違い
有接点でも表示灯の有無や2線式など型式差があります。無接点には2線式・3線式、NPN/PNPなどの違いがあります。
表示LED
表示灯付きの型式では、検出状態に応じてランプが点灯します。表示灯のない型式もあるため、ランプだけで種類や状態を判断しません。
接点そのものを見るというより、磁石との位置関係を見る
リードスイッチは外から押して動作させるのではなく、磁界で内部接点が動きます。検出位置や使用条件は、対象シリンダとスイッチの組合せ・メーカー資料に従います。

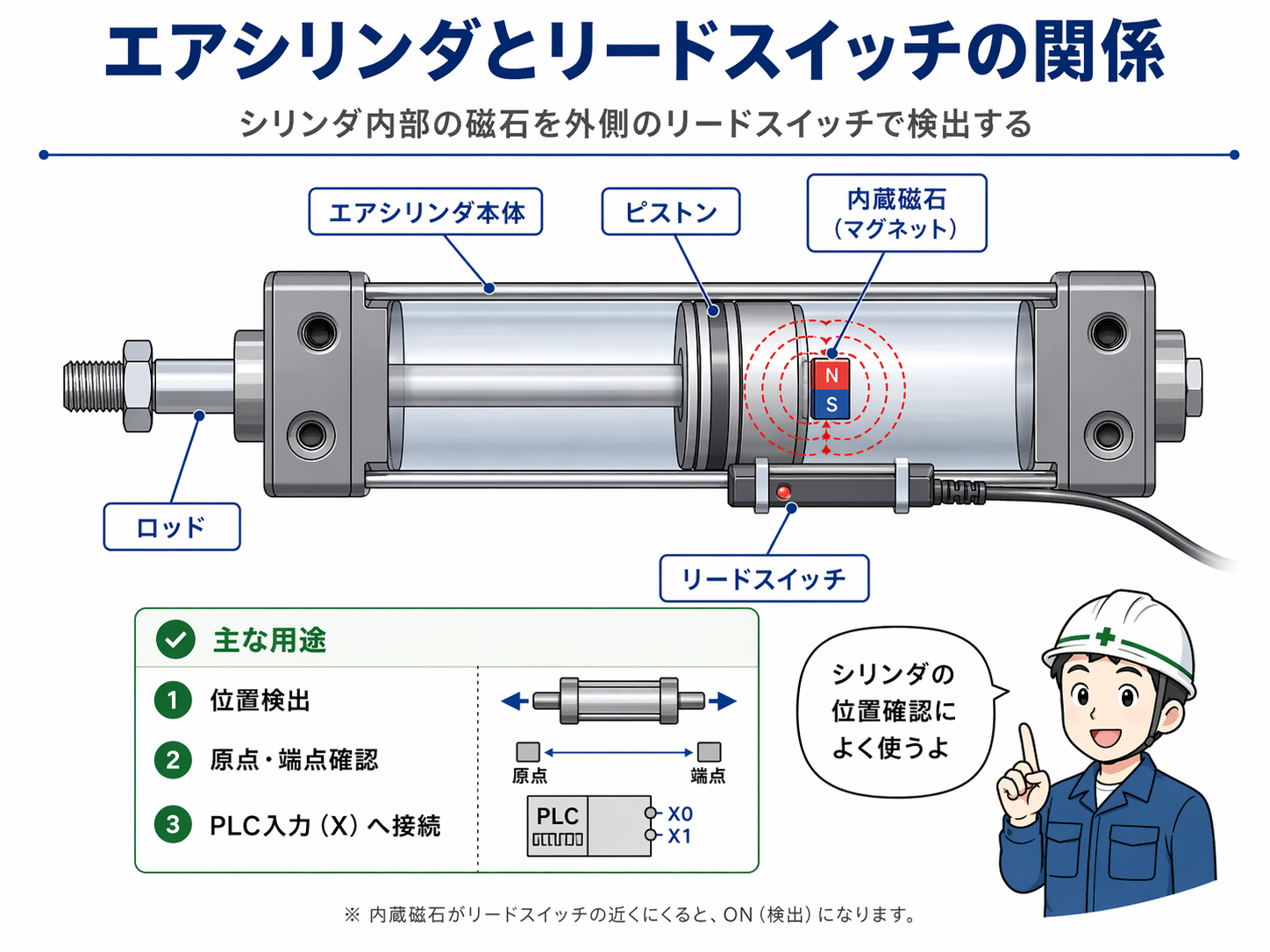

エアシリンダとの関係
エアシリンダの中には、ピストンに磁石が入っているタイプがあります。シリンダが前進・後退すると、内部のピストンと一緒に磁石も移動します。
その外側に対応する有接点オートスイッチ（リード式）を取り付けると、ピストン磁石が検出範囲へ入った位置で信号を得られます。実際の検出位置や取付可能範囲は機種ごとに異なります。
原点確認
シリンダが戻りきった位置を確認するために使われることがあります。
端点確認
シリンダが前進端や後退端まで動いたかを確認します。
動作完了確認
リードスイッチの入力を、次工程へ進む条件として使うことがあります。
位置調整
取り付け位置がずれると、検出タイミングが変わったり、うまくONしないことがあります。
シリンダ内部のピストン位置を直接見ているわけではない
リードスイッチは、シリンダ内部の磁石を外側から検出しています。つまり「ピストンについている磁石の位置を見ている」と考えると理解しやすいです。
PLC入力との関係
有接点リード式のON/OFF信号は、適切な回路・配線を通じてPLC入力に利用されます。NOの例では、磁石が検出範囲に入って接点が閉じると入力条件が成立する構成があります。
ラダー上では、前進端確認、後退端確認、原位置確認、動作完了条件などに利用されます。シリンダが実際に動いていても、想定した入力条件が成立しなければ、制御上は動作完了として扱われない構成があります。
| 見る場所 | 確認すること | よくある見方 |
|---|---|---|
| シリンダ側 | シリンダが所定位置まで動いているか | 前進端、後退端、途中位置 |
| リードスイッチ側 | 型式、取付状態、表示灯付きなら表示灯の変化 | オートスイッチ種類、固定状態、表示灯の有無 |
| PLC側 | 設備の安全手順に従って入力状態を確認 | 図面・I/O割付・PLC側の入力状態 |
シリンダ位置 → オートスイッチ検出 → PLC入力
この信号の流れで整理すると、機械側と電気側を混同しにくくなります。表示灯は型式によって有無があるため、型式・図面・メーカー資料・設備側の入力状態を合わせて確認します。
現場で見るポイント
リードスイッチを見る時は、スイッチ単体だけでなく、シリンダの位置、オートスイッチの種類と取付状態、表示灯の有無、PLC入力との関係を分けて考えます。
本当にリードスイッチか
シリンダ用オートスイッチには有接点リード式と無接点式があります。見た目だけで決めず、型式とメーカー資料で種類を確認します。
取り付け位置
検出可能位置や応差、取付範囲は機種によって異なります。調整が必要な場合は対象機器の手順を優先します。
LED表示
表示灯付きの型式では検出状態の手掛かりになります。表示灯がない型式もあるため、点灯だけを前提にしません。
PLC入力
PLC側の入力状態は、設備の安全手順と担当者の権限に従って確認します。図面やI/O割付との照合も重要です。
先輩シリンダの動きだけで判断せず、オートスイッチの種類や取付状態、表示灯の有無、PLC側の入力条件を分けて考えると整理しやすいよ。
後輩オートスイッチ全部がリード式ではなくて、表示灯や配線方式も型式で違うんですね。
位置調整・配線変更は設備の安全手順を優先
エアシリンダや制御回路には、急な動作・挟まれ・残圧・通電部などの危険があります。位置調整や配線変更は、対象設備の安全停止手順、メーカー資料、現場ルールと担当者の権限を優先し、運転中の可動部へ手を入れないでください。
よくある混乱
リードスイッチは、近接センサやリミットスイッチと役割が似て見えることがあります。ただし、見ているものや動作原理が異なります。また、シリンダ用オートスイッチにはリード式だけでなく無接点式もあります。
近接センサと同じだと思う
リードスイッチは磁石を見ています。近接センサは金属などを非接触で検出することが多いです。
リミットスイッチと同じだと思う
リミットスイッチは物理的に当たって切り替わることが多いですが、リードスイッチは磁力で切り替わります。
シリンダが動いたからOKと思う
シリンダが動いていても、リードスイッチ入力が入っていなければPLC上では完了条件にならないことがあります。
磁石内蔵タイプか見ない
そもそもシリンダ側が磁石内蔵タイプでないと、リードスイッチで検出できない場合があります。
動かない・入力が入らない時の順番
型式、シリンダ側の磁石対応、取付状態、表示灯の有無、配線・PLC入力との整合を、対象機器の資料と設備の安全手順に沿って切り分けます。
まとめ：リードスイッチは磁石でON/OFFが変わる位置検出用のスイッチ
リードスイッチは、磁界によって金属製のリード接点が開閉する有接点スイッチです。エアシリンダでは、ピストン磁石を外側から検出する位置検出用途で使われます。
シリンダ用オートスイッチ全体には無接点式もあり、表示灯、2線式・3線式、NPN/PNPなどの仕様は型式によって異なります。エアシリンダからPLC入力までの信号の流れと、使用する型式の公式資料を合わせて見ると理解しやすくなります。
この記事の要点
有接点リード式は、磁石の磁界で内部接点が開閉します。エアシリンダでは位置検出に利用されますが、オートスイッチには無接点式もあるため、型式・配線・表示灯・出力方式を公式資料で確認することが大切です。
