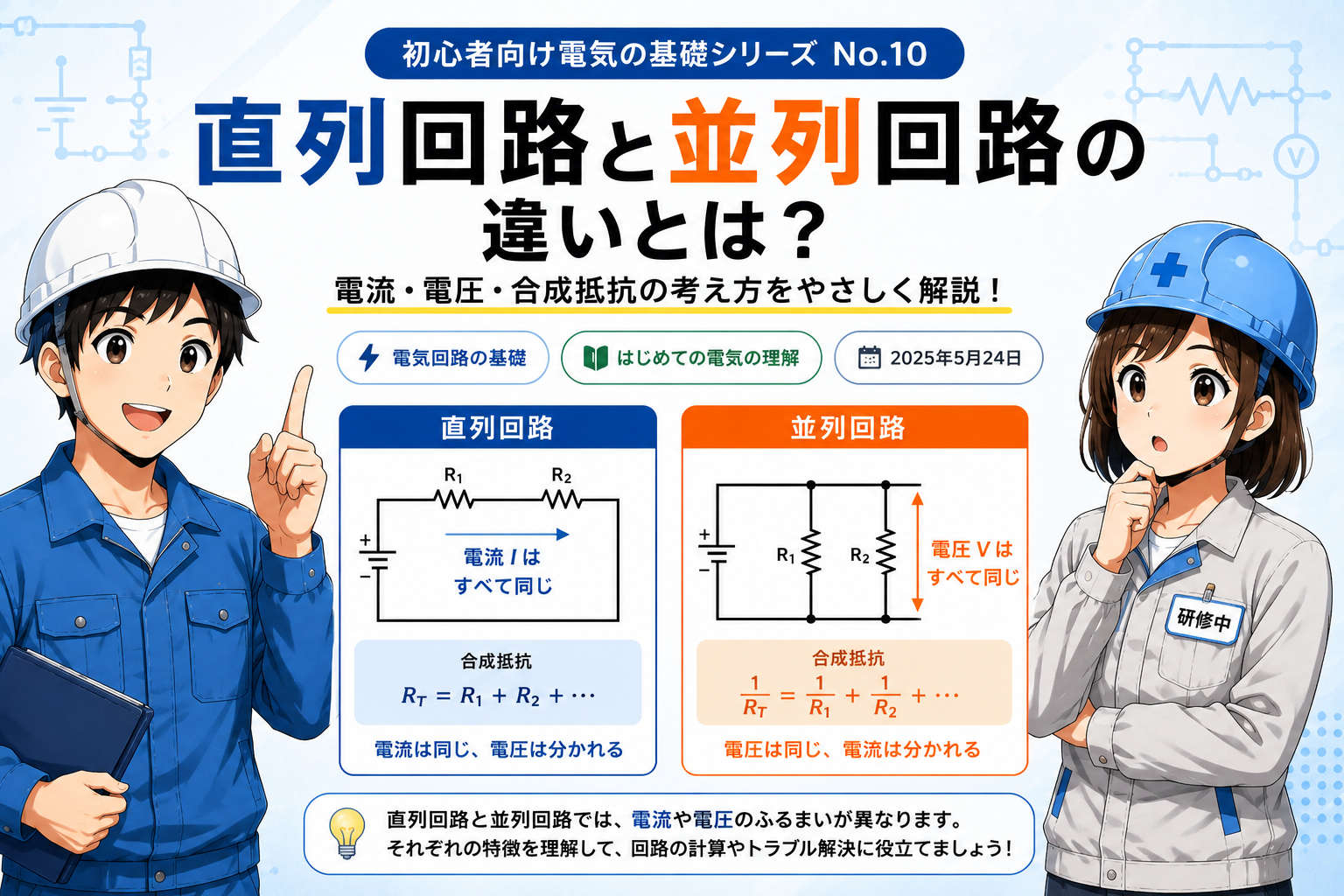

直列回路と並列回路は何が違う？
一番大きな違いは、電流が通る道の作られ方です。直列回路は1本の道に部品が順番につながり、並列回路は途中で道が枝分かれします。
初心者のうちは、直列では同一経路上の電流が同じ、並列では同じ2点間に接続された各枝の電圧が同じという2点を軸にすると整理しやすくなります。「直列＝電流」「並列＝電圧」は、この接続条件を含めた覚え方です。

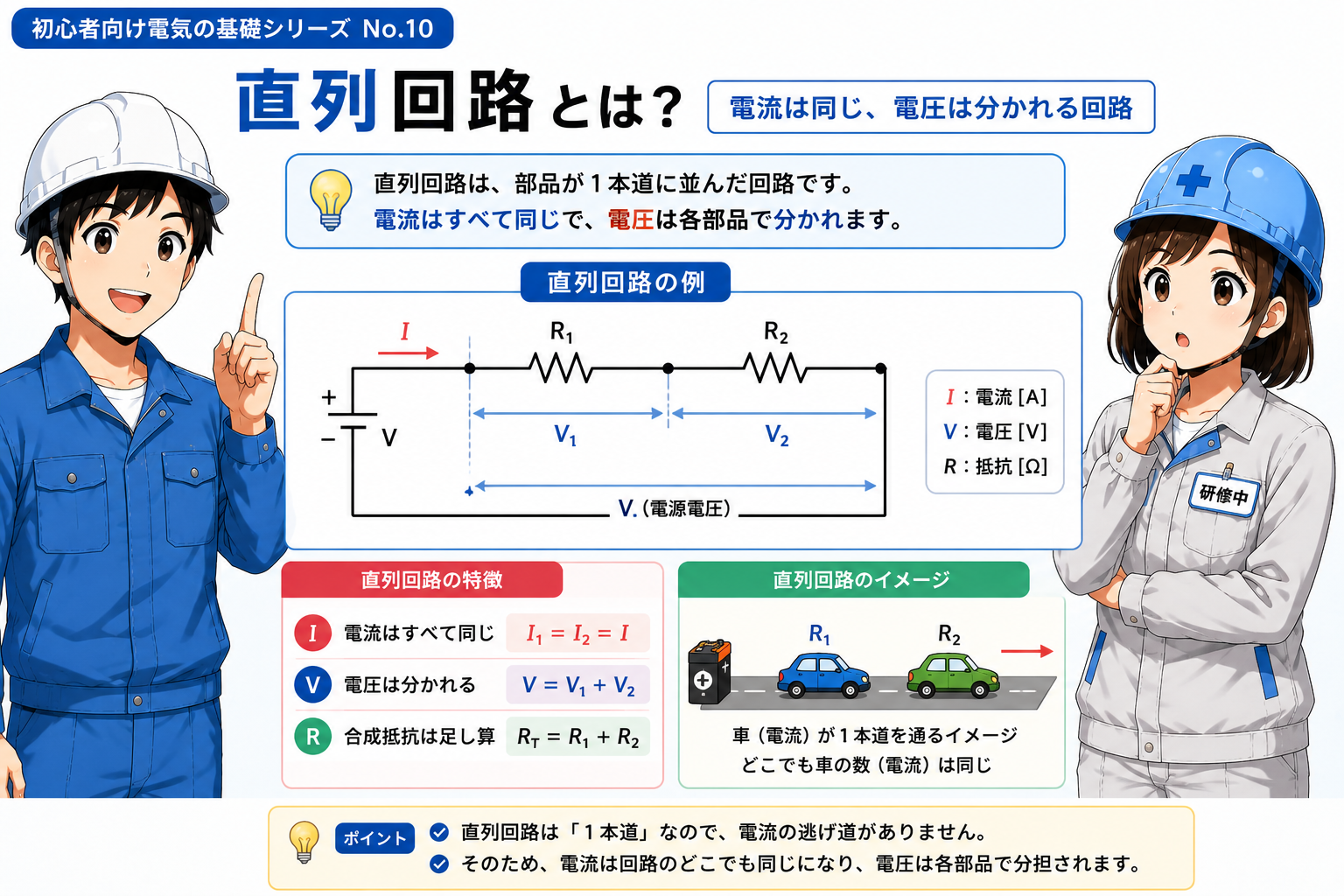

直列回路の基本
直列回路は、複数の抵抗や負荷が1本の経路に順番につながった回路です。途中で枝分かれしないため、各部分を流れる電流は同じになります。
直列で覚える関係
電流は I＝I₁＝I₂。各抵抗の電圧降下を同じ向きに数えると、電源電圧はその合計となり、V＝V₁＋V₂ と表せます。

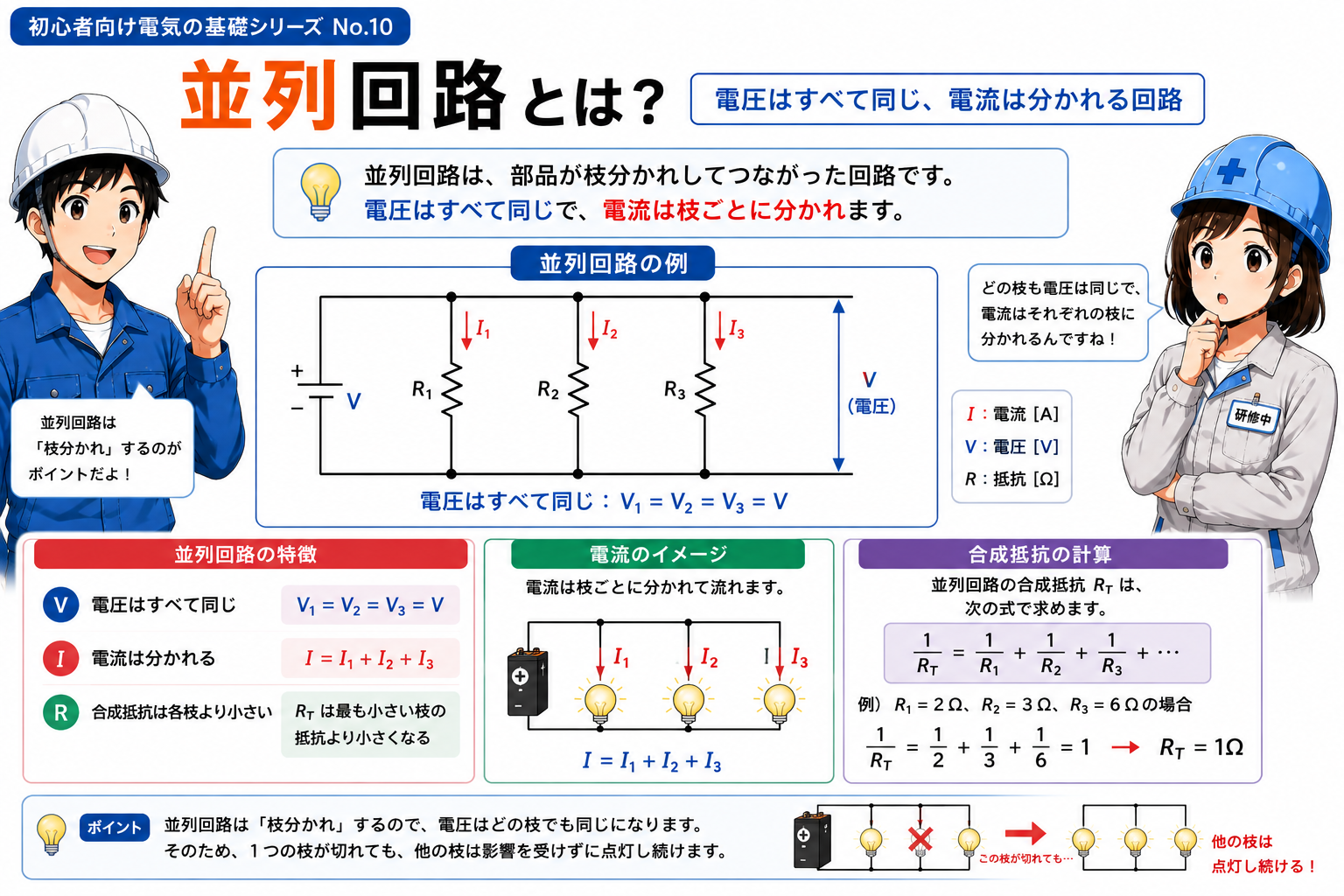

並列回路の基本
並列回路は、電流の通り道が途中で複数に枝分かれし、その後で合流する回路です。同じ2点の間につながる各枝には、同じ電圧がかかります。
並列で覚える関係
電圧は V＝V₁＝V₂。全体の電流は枝へ分かれるので、基本的には I＝I₁＋I₂ と考えます。

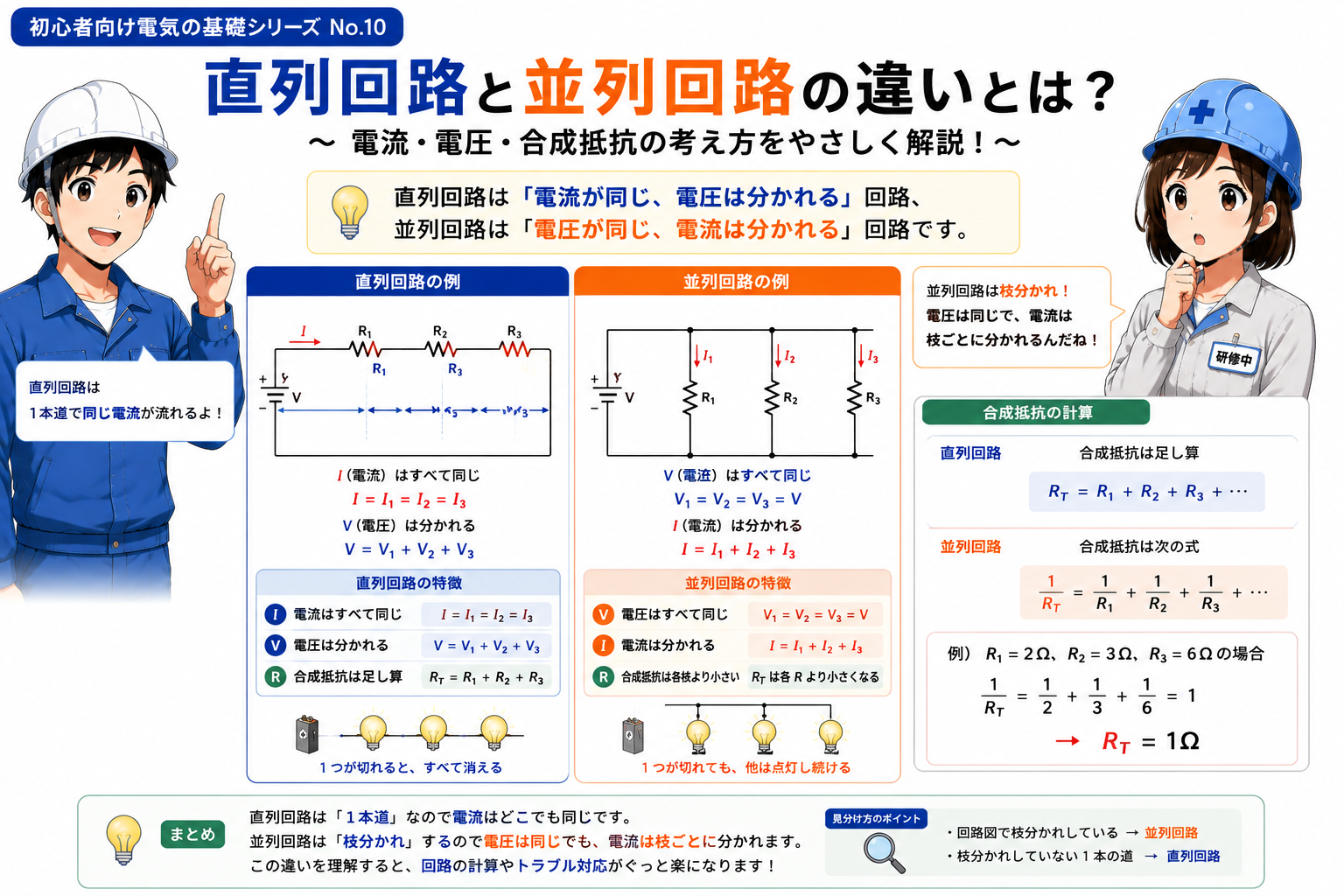

電圧と電流の違いで比べる
直列
電流が同じ。電圧は各部分に分かれます。
並列
電圧が同じ。電流は各枝へ分かれます。
見るポイント
電流が通れる経路と接続点を追います。
V・A・Ωの意味が曖昧なら、電圧・電流・抵抗とは？から確認するとつながりやすくなります。

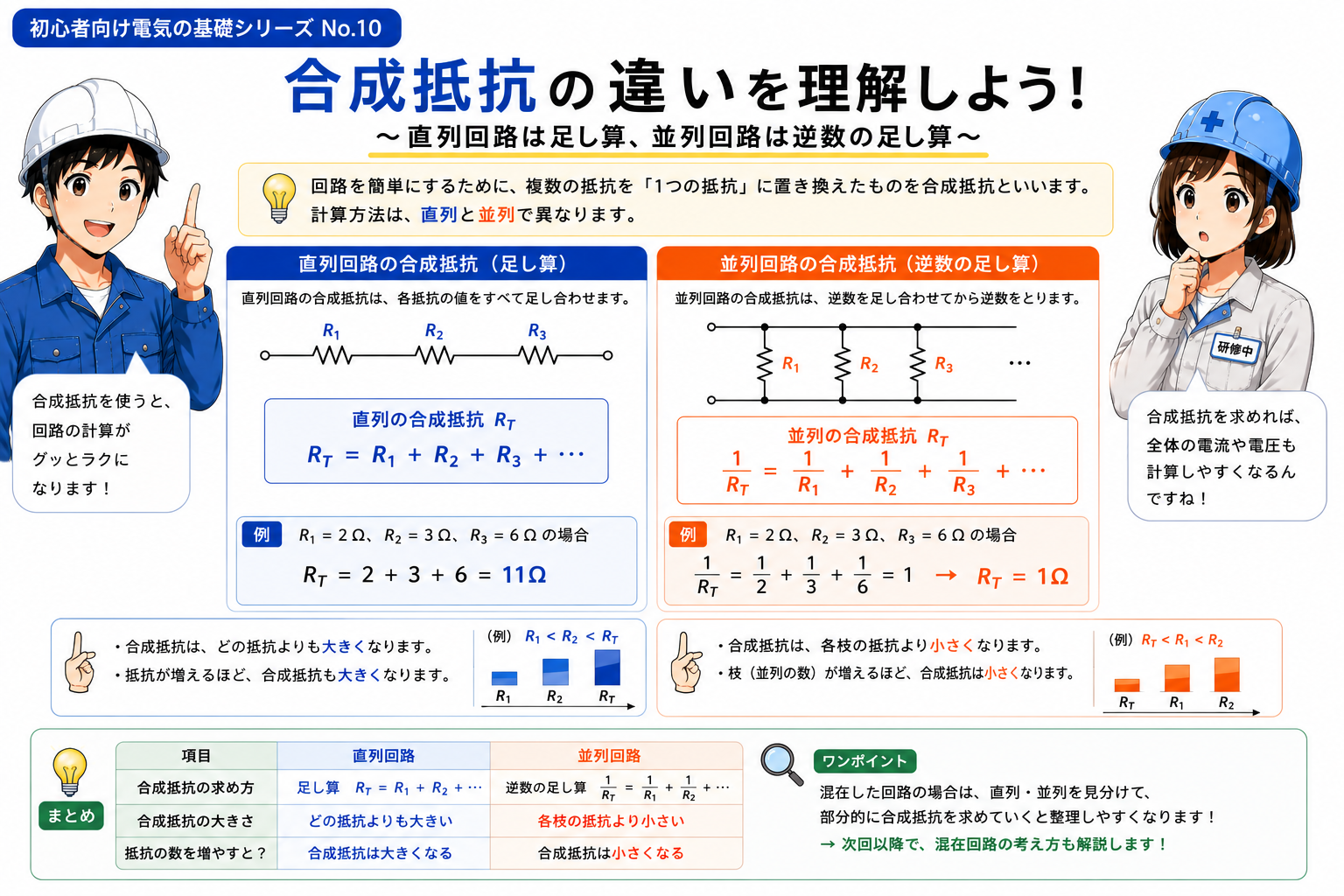

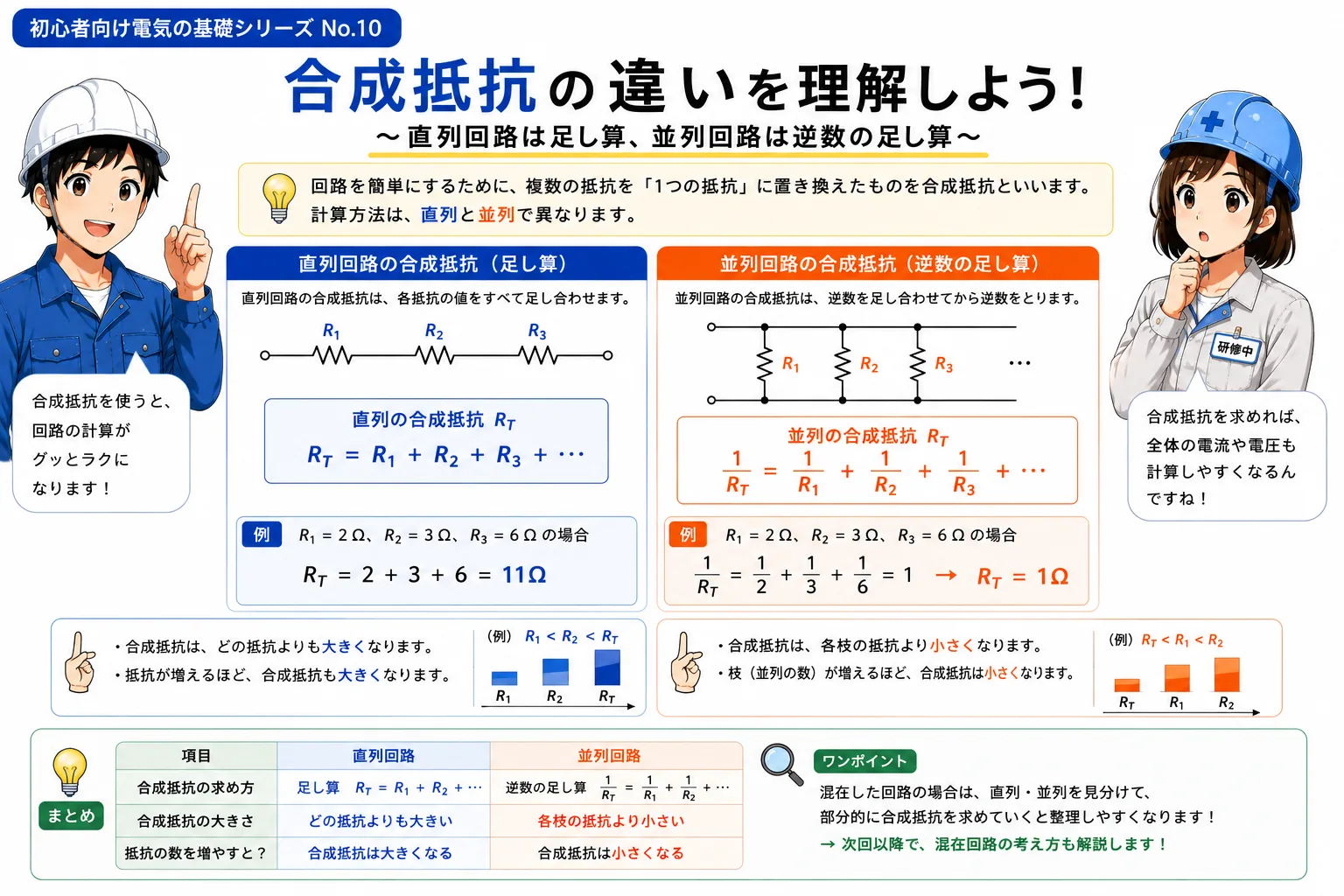

合成抵抗はどう変わる？
複数の抵抗をまとめて、回路全体を1つの抵抗として見た値を合成抵抗と呼びます。
抵抗が2個の場合、直列では R＝R₁＋R₂、並列では 1/R＝1/R₁＋1/R₂ です。抵抗が増える場合も、直列は R＝R₁＋R₂＋…、並列は 1/R＝1/R₁＋1/R₂＋… と続けます。
まず大小関係を覚える
直列では合成抵抗が大きくなります。並列では合成抵抗が各枝の抵抗値より小さくなります。式の意味を確かめる目安になります。
計算はオームの法則とは？V・A・Ωの関係と計算の基本と合わせると理解しやすくなります。

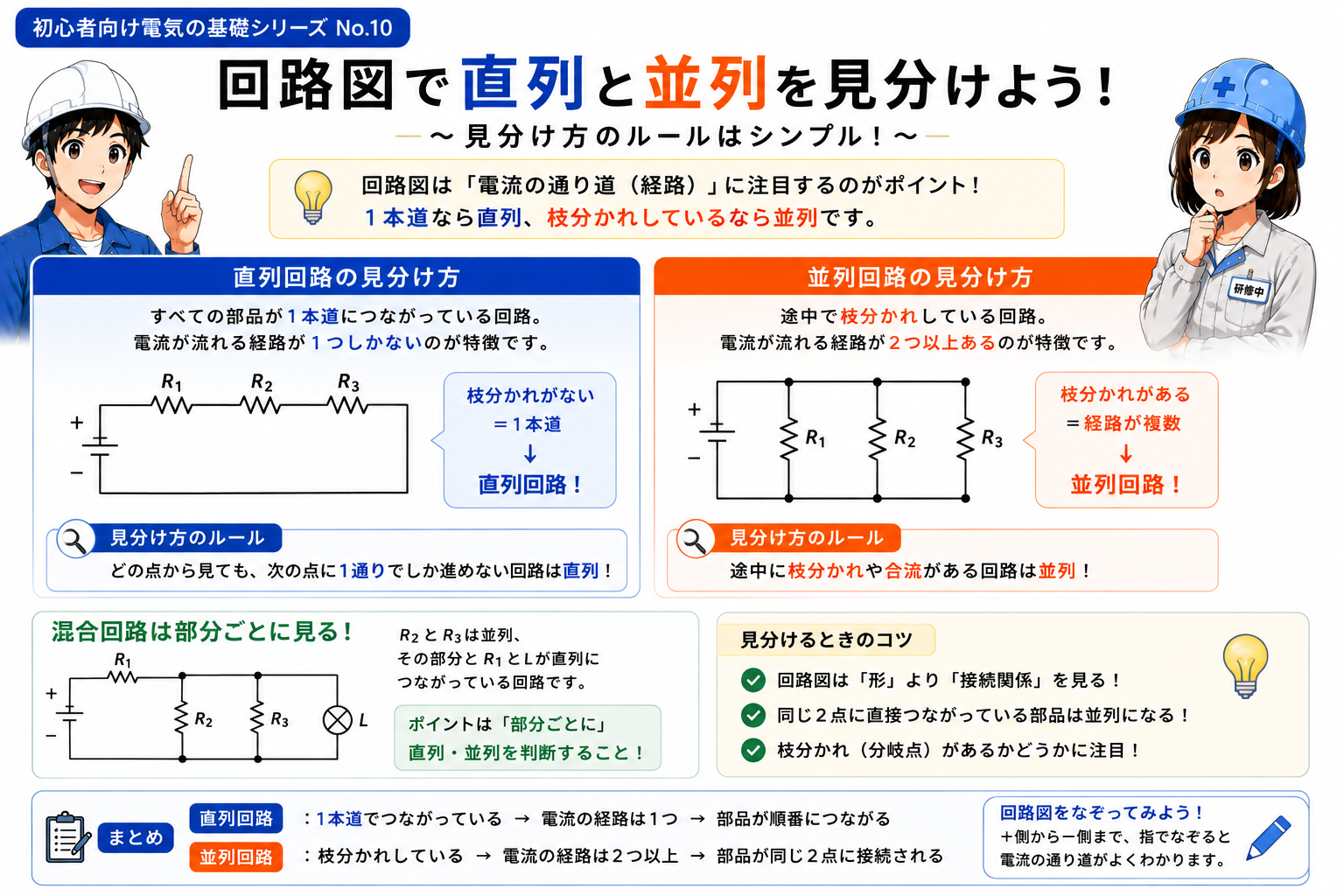

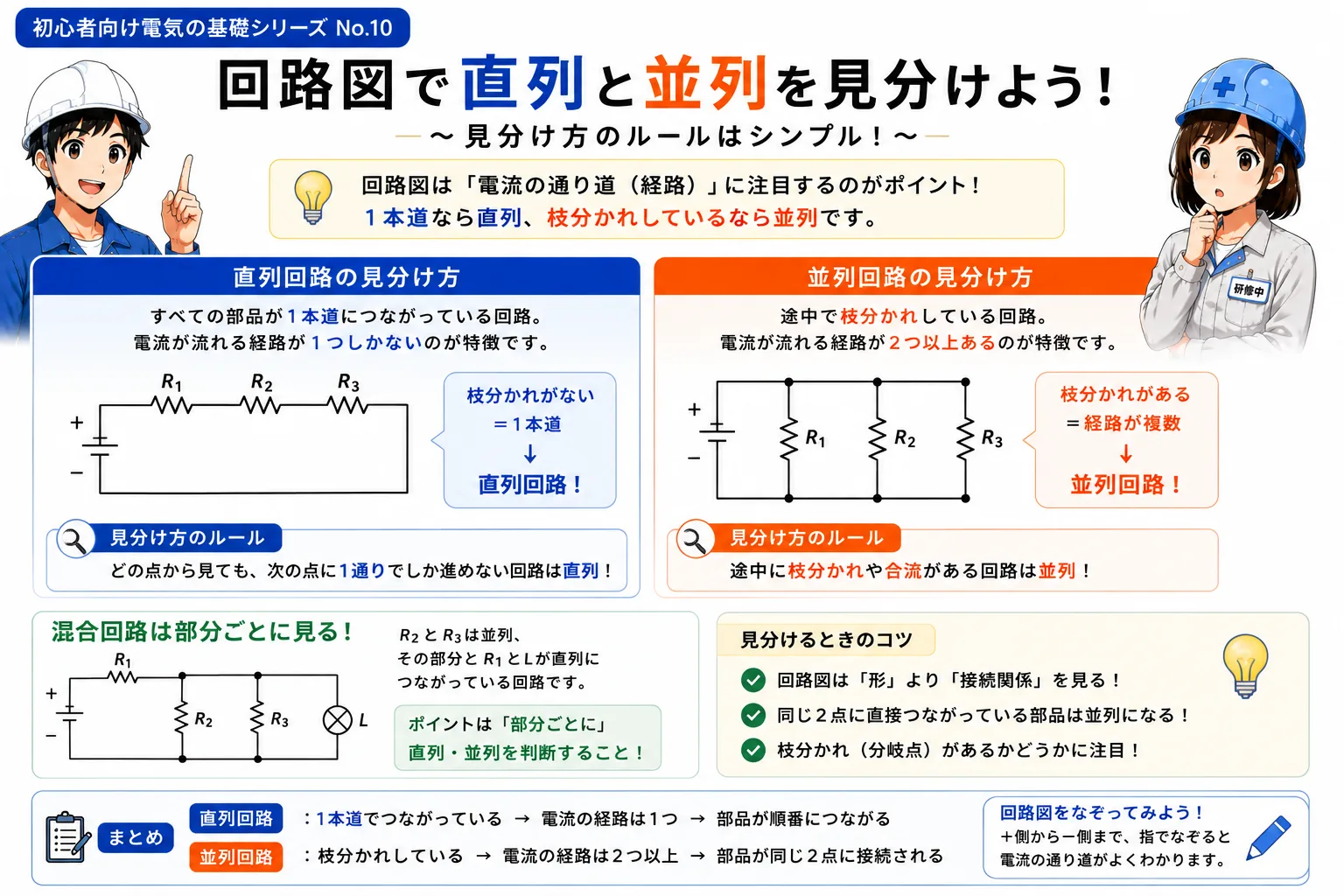

回路図を見るときのポイント
回路図では、見た目の位置よりもどの点とどの点が電気的につながっているかを見ることが重要です。
1本の経路として続いているのか、接続点から枝分かれしているのかを見ると、直列か並列かを判断しやすくなります。実際の回路では直列部分と並列部分が組み合わさることもあります。
実機では正式資料を優先する
この記事は回路の基礎概念を理解するための解説です。実設備の配線変更、通電、測定などの作業手順を示すものではありません。実際の設備では、メーカー資料、正式図面、設備仕様、安全ルールを優先してください。
初心者が混同しやすいポイント
- 直列だから電圧が同じではありません。基本的に同じなのは電流です。
- 並列だから電流が同じではありません。基本的に同じなのは各枝の電圧です。
- 並列の各枝の電流は、抵抗値などによって異なります。
- 線が近くに描かれているだけでは接続とは限りません。接続点や図面の表記を確認します。
- 実際の機器は単純な抵抗だけで表せない場合があります。
まとめ：直列は電流、並列は電圧を軸に考える
直列回路は電流の通り道が1本で、各部分を流れる電流が同じです。並列回路は道が枝分かれし、各枝にかかる電圧が同じです。
直列では電圧が分かれ、並列では電流が分かれる関係までセットで整理すると、オームの法則や複雑な回路へ進むための土台になります。
