端子台の渡り線・ジャンパーとは？制御盤配線の分岐をやさしく解説

端子台の渡り線・ジャンパーとは

端子台の渡り線とは、隣の端子同士や複数の端子を電気的につなぐための線です。 たとえば、DC24Vを複数のセンサーへ分けたいとき、0Vを複数の回路で共通にしたいときなどに使います。

ジャンパーは、同じ目的で端子同士をつなぐための部品です。 線で渡す場合もあれば、端子台専用のジャンパーバーやショートバーでまとめて接続する場合もあります。

現場では、端子台に短い線が何本も入っていたり、金属バーで隣同士がつながっていたりします。 これは「同じ電源や同じコモンを分けている」ことが多いです。

先輩端子台で隣同士がつながっている時は、だいたい電源やコモンを分けていることが多いよ。どこからどこまで同じ電位かを見るのが大事だね。

後輩短い線で隣へ渡してあるのは、同じ電源を配っている可能性があるんですね。

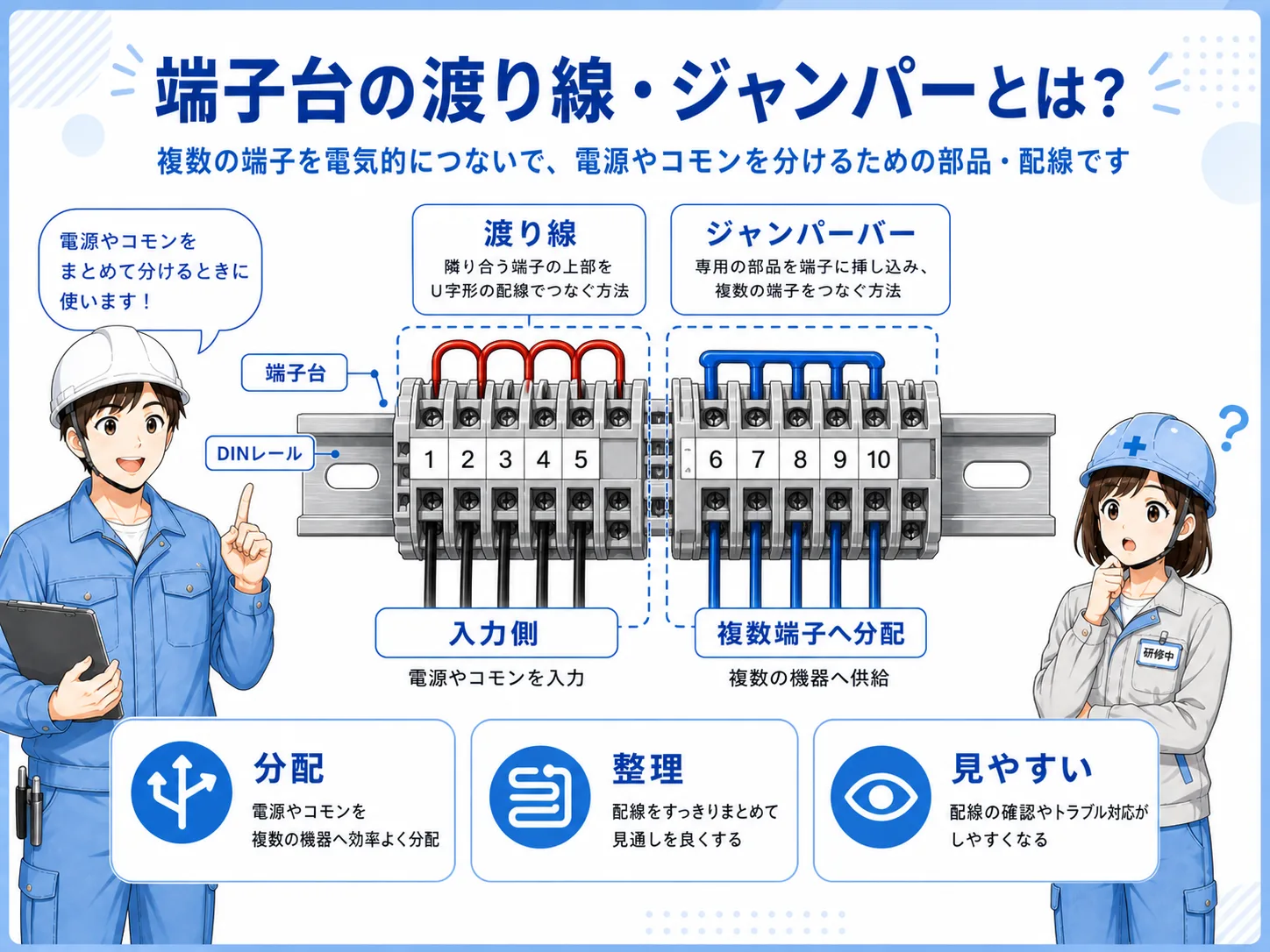

渡り線・ジャンパーの基本構成

たとえば、1つのDC24V電源から複数のセンサーへ電源を配りたい場合、端子台で24Vを複数端子へ渡します。 0V側も同じように、複数の機器へ共通で渡すことがあります。

PLC入力や出力のコモンでも、複数端子を共通化するために渡りが使われることがあります。 ただし、すべての端子をつなげばよいわけではありません。 図面でどこまでが同じグループかを確認します。

なぜ渡り線・ジャンパーが必要なのか

制御盤では、1つの電源やコモンを複数の回路で使うことが多いです。 そのたびに電源から1本ずつ線を引くと、配線が増えて分かりにくくなります。

端子台で渡りを作ると、電源やコモンを整理して分岐できます。 どこから電源が入り、どの端子まで同じ電位として配られているかが分かりやすくなります。

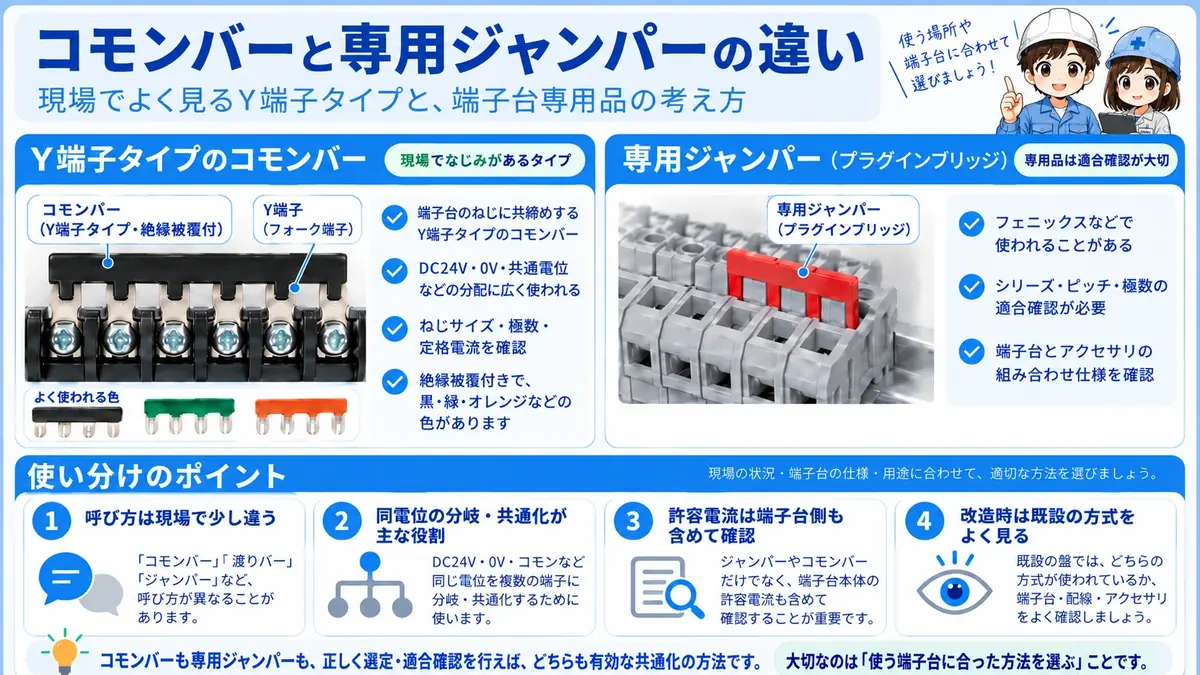

渡り線とジャンパーバーの違い

渡り線は、短い電線を使って隣の端子へ電気を渡す方法です。 現場で柔軟に作りやすい一方、線が増えると端子周りが混みやすくなります。

ジャンパーバーやショートバーは、端子台専用の部品で複数端子をまとめて接続します。 見た目がすっきりしやすく、同じ端子台シリーズでは扱いやすいことがあります。

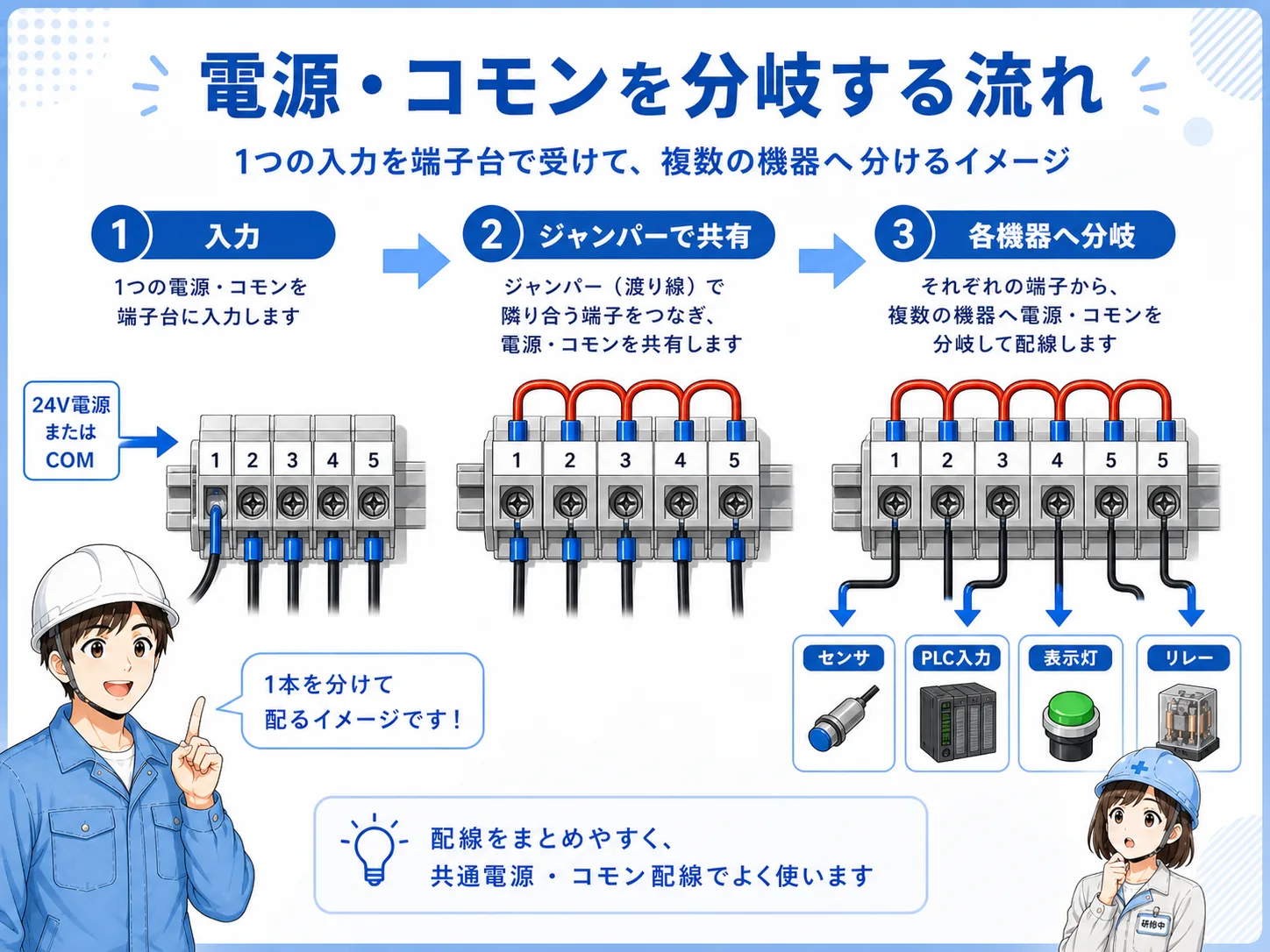

端子台で電源を分岐する流れ

基本の流れは、電源、保護機器、端子台、渡り線・ジャンパー、各負荷の順です。 まずどこから電源が入っているかを確認し、そこからどの端子へ渡っているかを追います。

図面では、同じ線番や同じ電位の記号で表されていることがあります。 実物では、短い渡り線やジャンパーバーで端子同士がつながっている部分を見ます。

先輩渡りを見るときは、電源がどこから来て、どこまで同じ電位で配られているかを追うんだ。途中に保護機器があるかも大事だよ。

後輩ただ隣に渡っている、じゃなくて、電源の入口と出口まで見るんですね。

現場で見るときのポイント

現場で渡り線・ジャンパーを見るときは、まずどの端子までつながっているかを確認します。 隣同士がつながっているように見えても、途中で切れていたり、グループが分かれていたりすることがあります。

次に、保護機器との位置関係を見ます。 保護機器の前で分岐しているのか、後で分岐しているのかによって、異常時に切れる範囲が変わります。

また、改造時は特に注意が必要です。 既存のジャンパーに新しい端子を追加すると、意図しない回路まで同じ電源につながることがあります。

まとめ：渡り線・ジャンパーは端子台で電源を分けるためのつなぎ

端子台の渡り線・ジャンパーは、DC24V、0V、コモンなどを複数の端子へ分けるために使います。 制御盤では、センサー電源、PLC I/O、表示灯、リレーなどでよく関係します。

現場で見るときは、どこから電源が入り、どの端子まで渡っているかを確認します。 保護機器の前後、線番、図面、端子番号を合わせて見ると、分岐の範囲を理解しやすくなります。
