真空スイッチとは？吸着確認の見方を初心者向けに整理

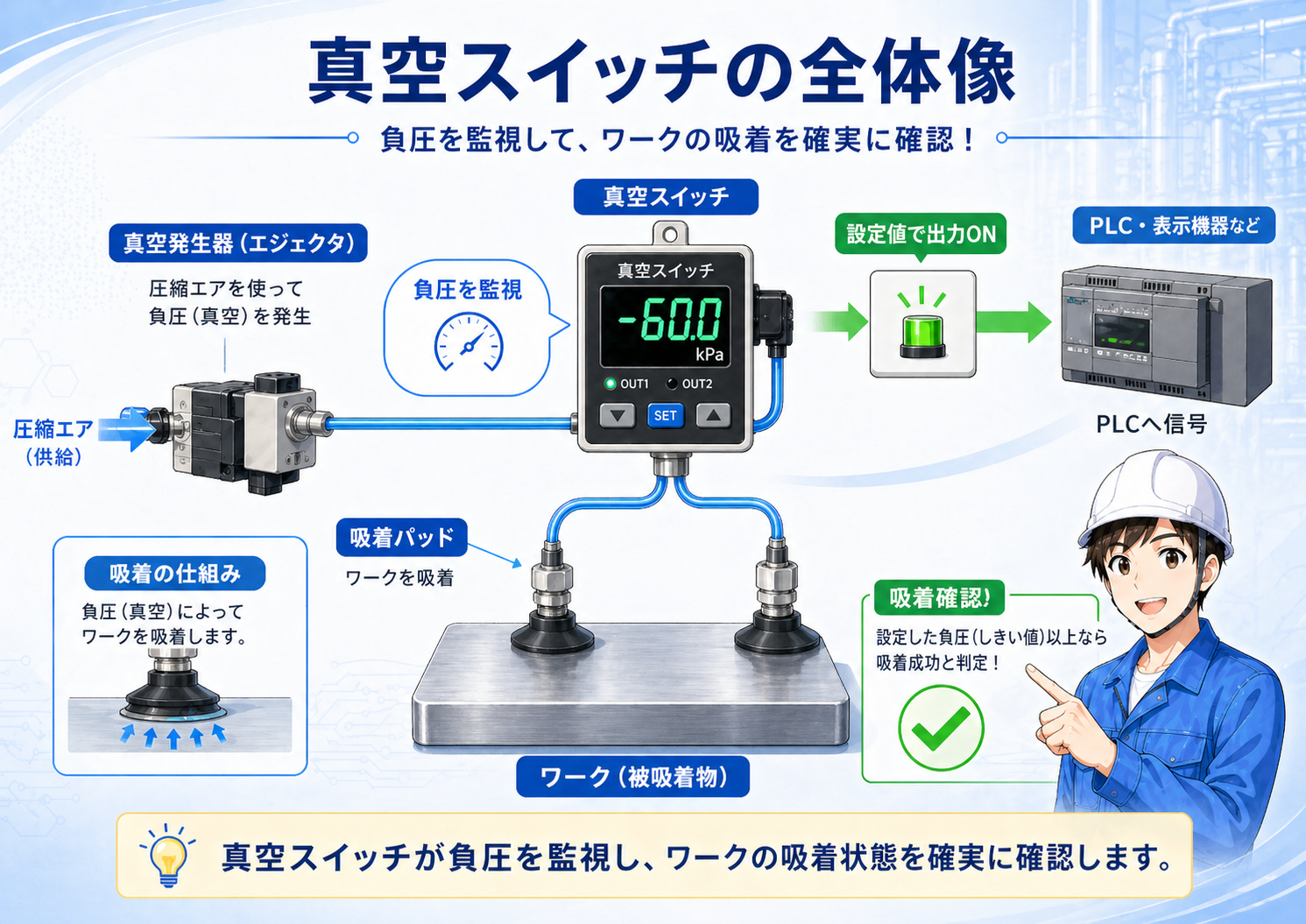

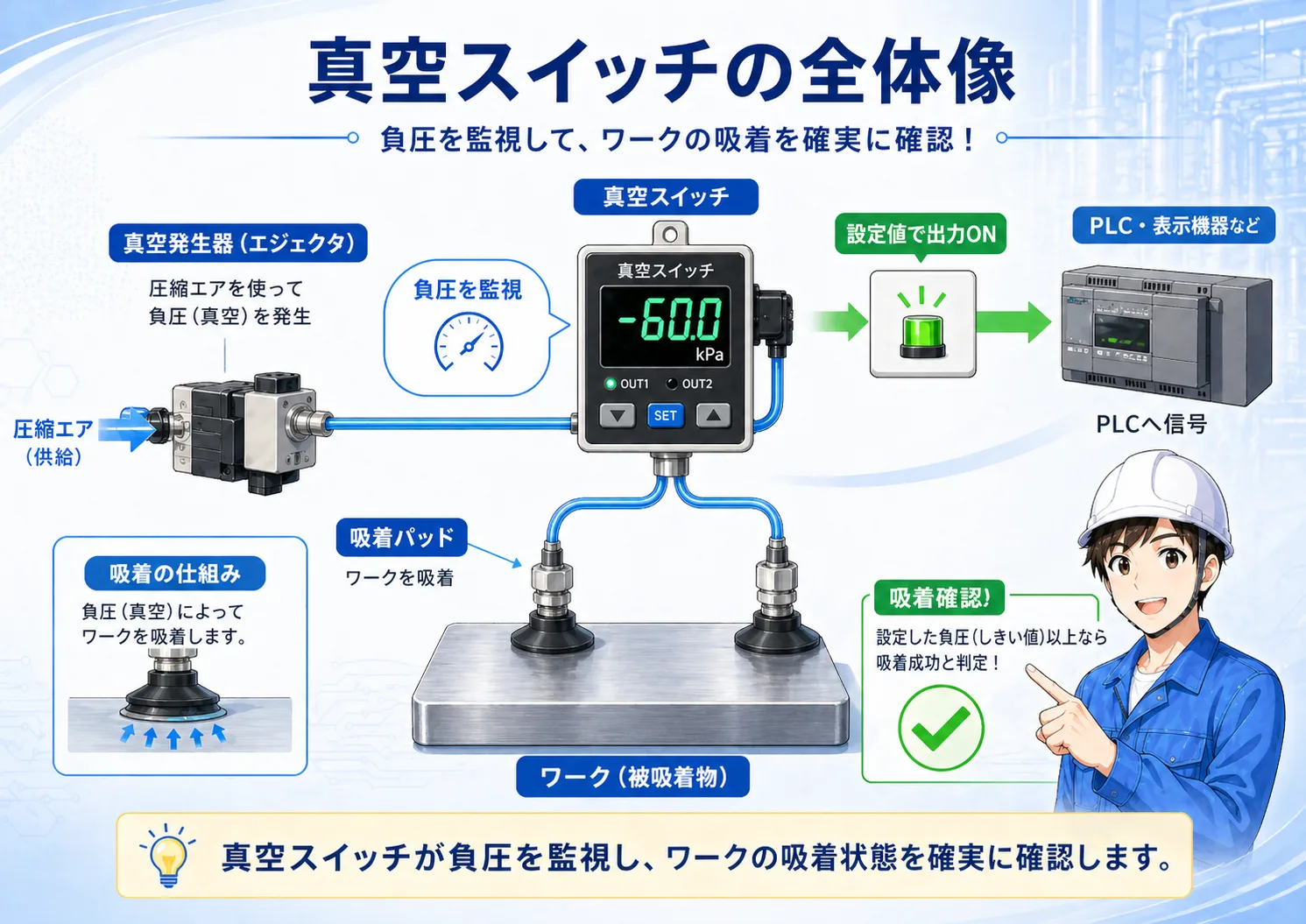

真空スイッチの全体像

真空スイッチは、吸着パッドや真空回路で発生している負圧を監視して、ワークを吸着できているか確認するための機器です。

吸着搬送では、パッドがワークに当たっているだけでは十分ではありません。実際に負圧が立ち上がり、設定値に達しているかを見ることで、吸着できたかどうかを判断しやすくなります。

PLCでは、真空スイッチのON/OFF出力を入力として受け取り、吸着完了、搬送許可、吸着不良アラームなどの条件に使います。

先輩真空スイッチは「吸えているか」を見るための機器です。パッドがワークに触れていても、負圧が足りなければ吸着できていない場合があります。

新人見た目で吸っていそうでも、真空スイッチの信号で確認した方が安心なんですね。

真空スイッチの基本の考え方

真空スイッチで見るポイントは、負圧・設定値・出力信号です。

真空発生器が動くと、配管内の空気が吸引され、吸着パッド側に負圧が発生します。その負圧が設定値に達すると、真空スイッチの出力がONになります。

設備側では、このON信号を「吸着できた」と判断する条件に使います。反対に、設定値に達しない場合は、吸着不良やワークなし、エア漏れなどを疑います。

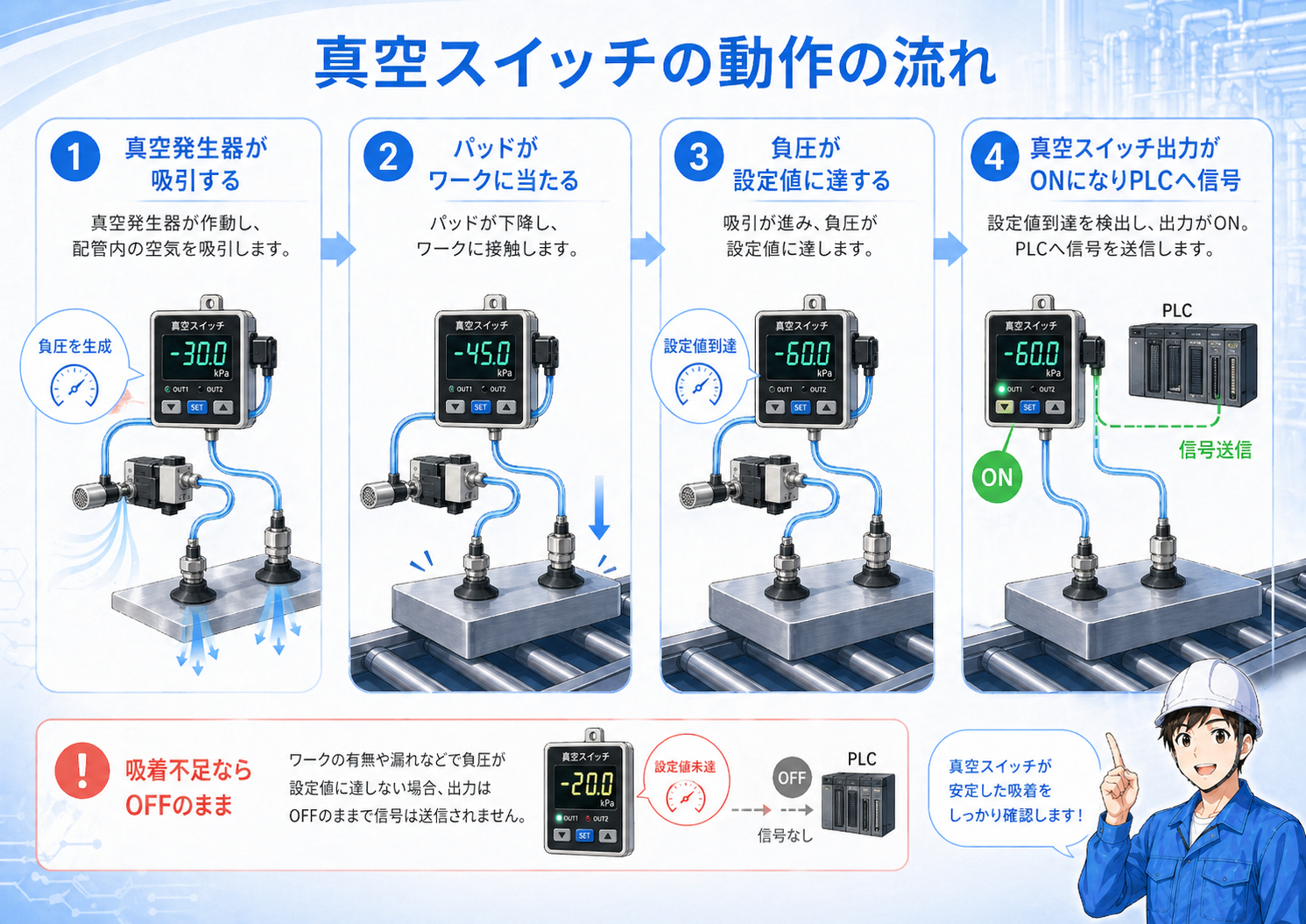

真空スイッチの動作の流れ

真空スイッチは、真空発生器が吸引し、吸着パッドがワークに当たり、負圧が設定値に達した時に出力がONになる流れで考えると分かりやすいです。

たとえば、ワークを吸着してから搬送する装置では、真空スイッチのONを確認してから次の動作へ進むようにします。

もしワークがない、パッドがズレている、エア漏れしている、ワーク表面が粗いといった状態では、負圧が設定値まで上がらず、出力がONにならないことがあります。

吸着確認は「動作許可」の前に見る

吸着できていないまま搬送すると、ワーク落下や位置ズレにつながります。真空スイッチの信号は、次工程へ進めるための確認条件として見ると分かりやすいです。

現場でよく使う場面

真空スイッチは、吸着パッドでワークを持つ装置や、負圧を使ってワークの有無を確認する場面でよく使います。

特に、軽いワーク、板材、箱、樹脂部品、金属プレートなどを吸着して搬送する設備では、吸着確認が重要になります。

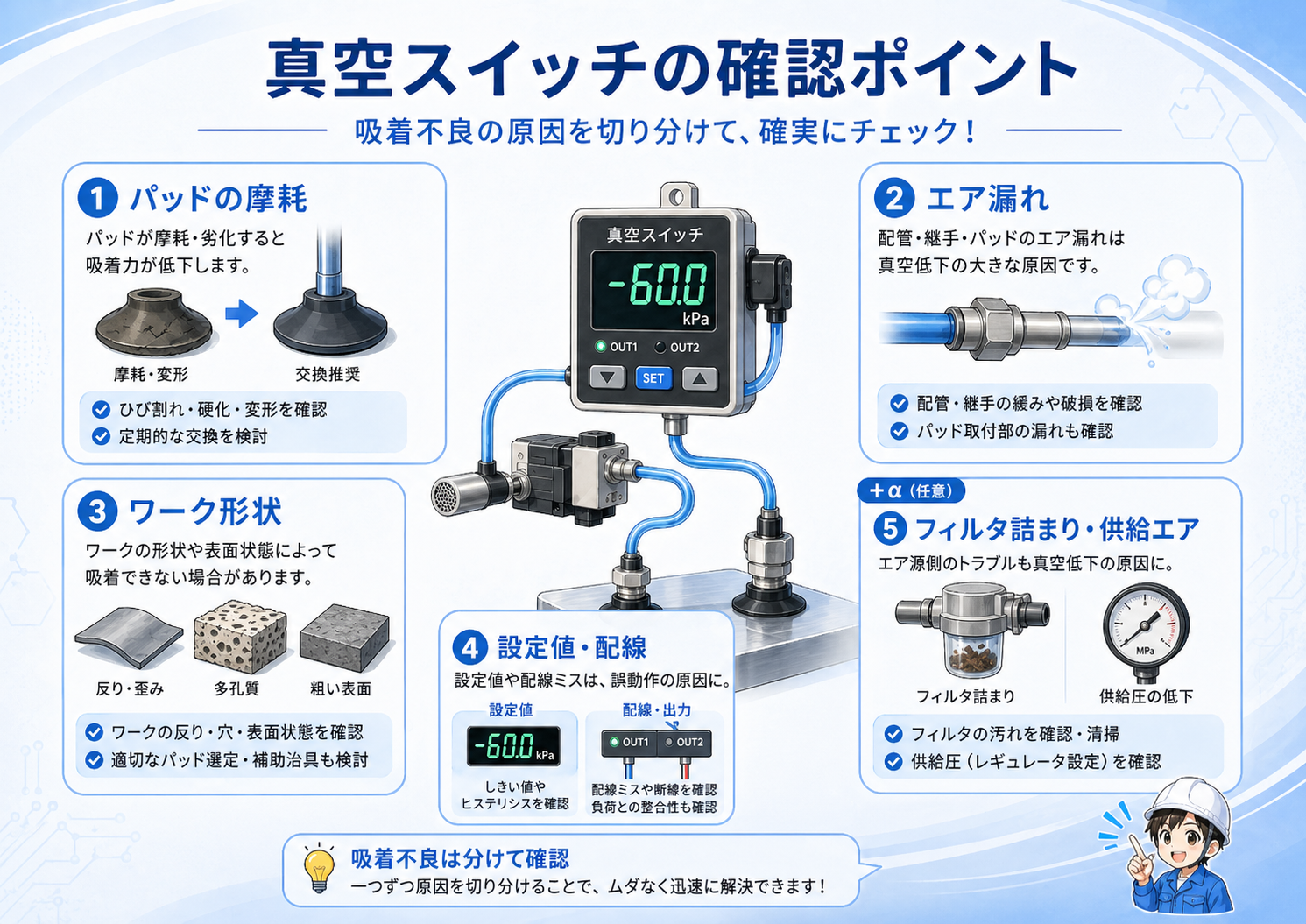

真空スイッチがうまく入らない時の確認ポイント

真空スイッチが思った通りにONしない時は、スイッチ本体だけでなく、吸着パッド、エア漏れ、ワーク表面、設定値、供給エアを分けて確認します。

「表示値が上がらない」「吸っているように見えるのに信号が入らない」「時々落ちる」といった場合は、原因を一つずつ切り分けると追いやすいです。

吸着できたと思い込まない

パッドがワークに当たっていても、負圧が足りない場合があります。搬送前には真空スイッチの信号と、実際の保持状態を分けて確認します。

まずは漏れとパッドから見る

吸着不良では、設定値を触る前に、パッド摩耗・配管漏れ・ワーク表面を確認すると原因を絞りやすいです。

あわせて読みたい記事

真空スイッチは、圧力スイッチ、フロースイッチ、センサ、入力と出力の基礎とつながる内容です。周辺の基礎も一緒に見ると、PLCで吸着確認を追いやすくなります。
