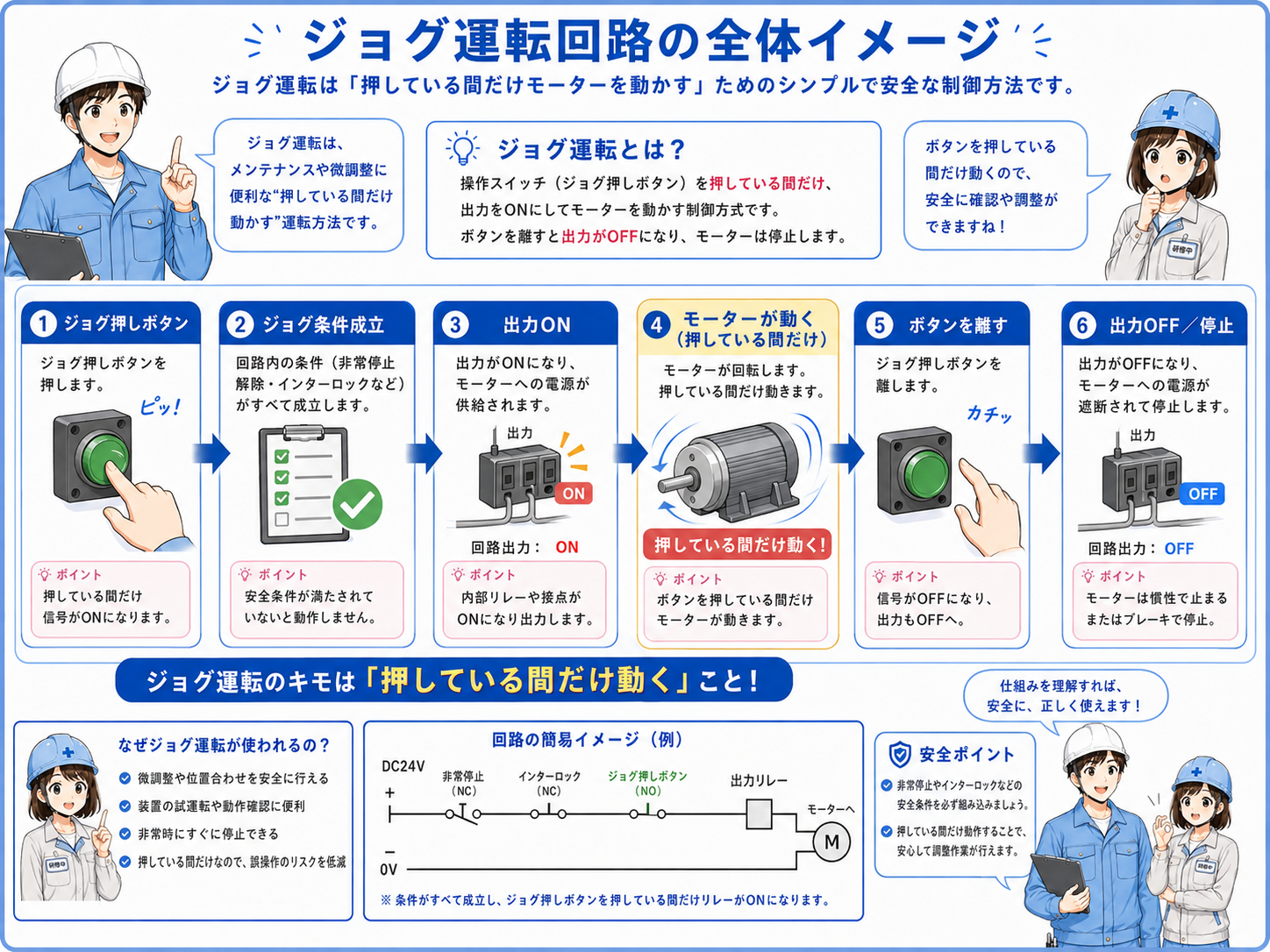

ジョグ運転回路の全体像
ジョグ運転回路は、ボタンを押している間だけ出力をONし、手を離すと出力をOFFする回路です。 「少しだけ動かす」「位置を合わせる」「試運転で様子を見る」といった場面で使います。
自動運転のように連続して動かすのではなく、作業者が操作している間だけ動かすのが基本です。 そのため、自己保持で動き続ける回路とは分けて考えると理解しやすくなります。
ジョグ運転は「少しだけ動かす」ための操作
コンベア、シリンダ、モータ、位置合わせ機構などで、いきなり連続運転させたくない時に使います。 設備を少しずつ動かせるので、調整や復旧確認で役立ちます。
先輩ジョグは「押している間だけ少し動かす」操作だよ。位置合わせや試運転ではかなりよく出てくるよ。
後輩押したら動き続けるのではなく、手を離したら止まるのがポイントなんですね。
ジョグ運転の基本動作
ジョグ運転では、ジョグボタンを押している間だけジョグ指令を有効にします。 ボタンを離したら指令が切れ、出力も止まるようにします。
ただし、ジョグボタンだけで出力を直接ONするのではなく、運転許可、非常停止、異常なし、モード条件などを組み合わせて考えることが多いです。 「ジョグボタンが押された」かつ「動かしてよい条件がそろっている」時だけ動くようにします。
ジョグPB
作業者が押している間だけ、ジョグ指令の元になる入力です。
運転許可
非常停止解除、異常なし、安全条件OKなど、動かしてよい条件です。
ジョグ指令
ジョグPBと許可条件が成立した時だけONする内部条件です。
出力
モータ、シリンダ、ソレノイドなど、実際に動かす対象へつながります。
ジョグは「手動操作」の一種として見る
ジョグ運転は、自動運転とは別に手動操作で設備を少し動かすための考え方です。 手動・自動切替回路と組み合わせる場合は、手動モード中だけジョグを有効にすることが多いです。

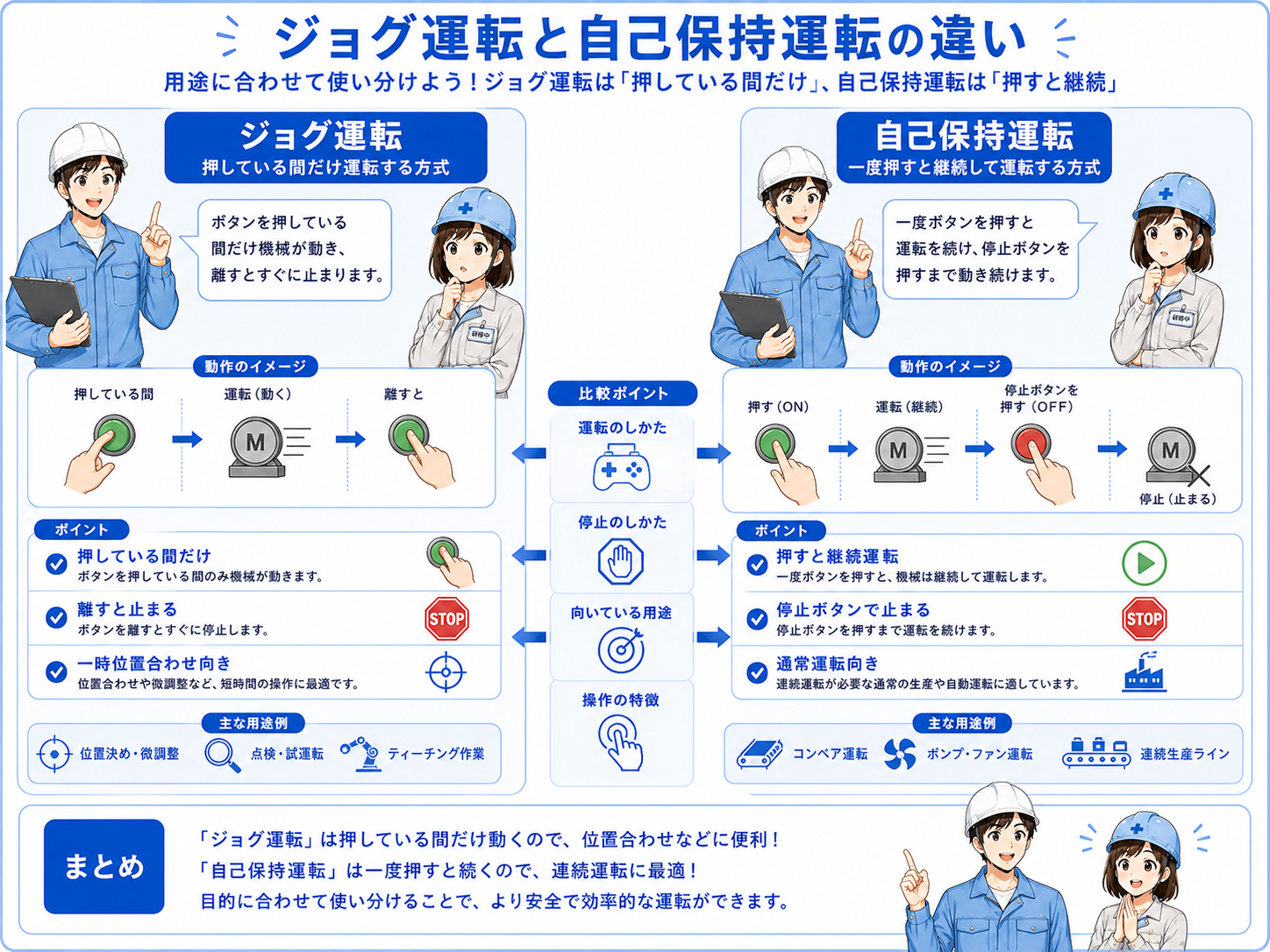

自己保持回路との違い
ジョグ運転回路で大事なのは、基本的に自己保持を使わないことです。 自己保持を入れると、ボタンを離しても動き続けるため、ジョグの「押している間だけ」という考え方と合わなくなります。
運転を続けたい時は自己保持回路、少しだけ動かしたい時はジョグ運転回路、というように目的で分けて考えると整理しやすいです。
| 項目 | ジョグ運転回路 | 自己保持回路 |
|---|---|---|
| 主な目的 | 少しだけ動かす | 運転を継続する |
| ボタンを離した時 | 出力を止める | 停止条件が入るまで運転を続ける |
| よく使う場面 | 位置合わせ、試運転、復旧確認 | 通常運転、起動保持、連続運転 |
| 注意点 | 許可条件や安全条件を必ず見る | 停止条件やインターロックを必ず見る |
「少し動かす」つもりで保持させない
ジョグ操作のつもりで自己保持が入っていると、手を離しても動き続ける可能性があります。 設備の動き方と回路の目的が合っているかを確認することが大切です。
簡略ラダー例
ジョグ運転回路を簡略化すると、ジョグPBと許可条件を直列に入れて、ジョグ出力へつなぐ形になります。 押している間だけONするため、基本形では自己保持接点を入れません。
この例では、手動モード、運転許可、禁止条件なしが成立している時だけジョグ許可がONします。 そのうえで、ジョグPBを押している間だけジョグ指令と出力がONします。
ジョグ出力の前に許可条件を入れる
ジョグ操作は手動で動かせるため便利ですが、何でも動かせるようにしてよいわけではありません。 非常停止、異常、インターロック、モード条件などを確認した上で出力するのが基本です。

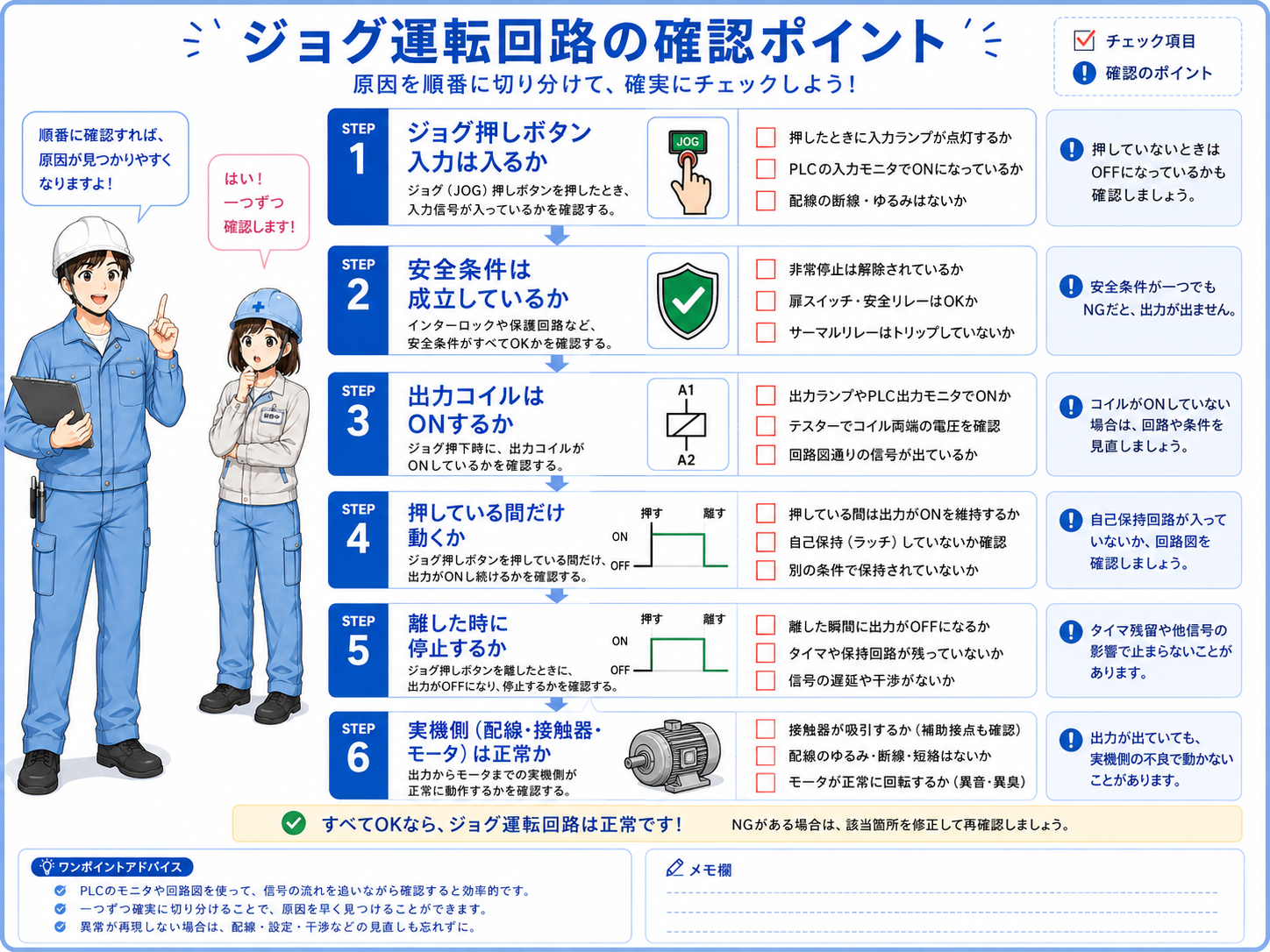

現場での確認ポイント
ジョグ運転が動かない時は、ジョグPBだけでなく、手動モード、運転許可、禁止条件、出力側を順番に確認します。 逆に、手を離しても止まらない場合は、自己保持や別の出力条件が混ざっていないかを確認します。
ジョグPBが入っているか
入力モニタで、ボタンを押した時だけONしているか確認します。
手動モードになっているか
自動モード中はジョグを無効にする設計も多いため、モード条件を確認します。
運転許可が出ているか
非常停止解除、異常なし、安全条件OKなど、許可条件を確認します。
禁止条件で止まっていないか
インターロック、上限・下限、異常保持などで切れていないか見ます。
自己保持が混ざっていないか
手を離しても止まらない時は、保持接点や別ルートの出力条件を確認します。
出力側が動く状態か
PLC出力、リレー、電磁弁、モータ側の電源や配線も確認します。
ジョグ操作でも安全条件は省略しない
ジョグは手動で少し動かせる便利な操作ですが、設備を実際に動かす操作です。 実機では設備仕様、社内手順、安全確認、メーカー資料に従って作業してください。
まとめ
ジョグ運転回路は、押している間だけ少し動かすための基本回路です。 位置合わせ、試運転、復旧確認などで使いやすく、手動操作の中でも現場でよく出てきます。
大事なのは、自己保持で動き続ける回路と混同しないことです。 ジョグは手を離したら止まることが基本なので、運転許可や禁止条件を入れたうえで、押している間だけ出力する形にします。
- ジョグ運転回路は、押している間だけ出力する回路
- 位置合わせ・試運転・復旧確認で使いやすい
- 基本形では自己保持を使わない
- 手動モード、運転許可、禁止条件を確認してから出力する
- 手を離しても止まらない時は、保持接点や別ルートを確認する
