短絡・地絡・漏電は何が違う？

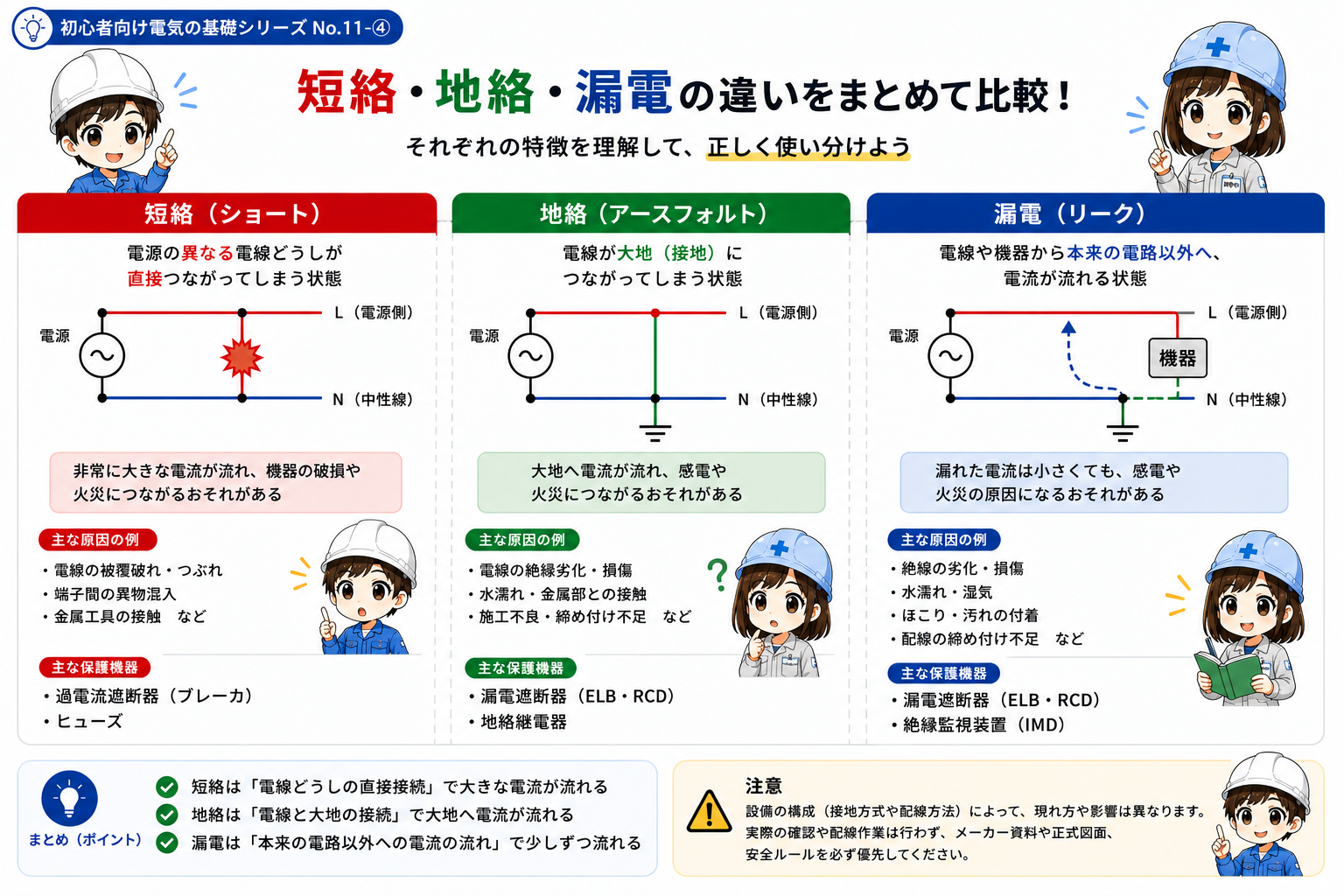

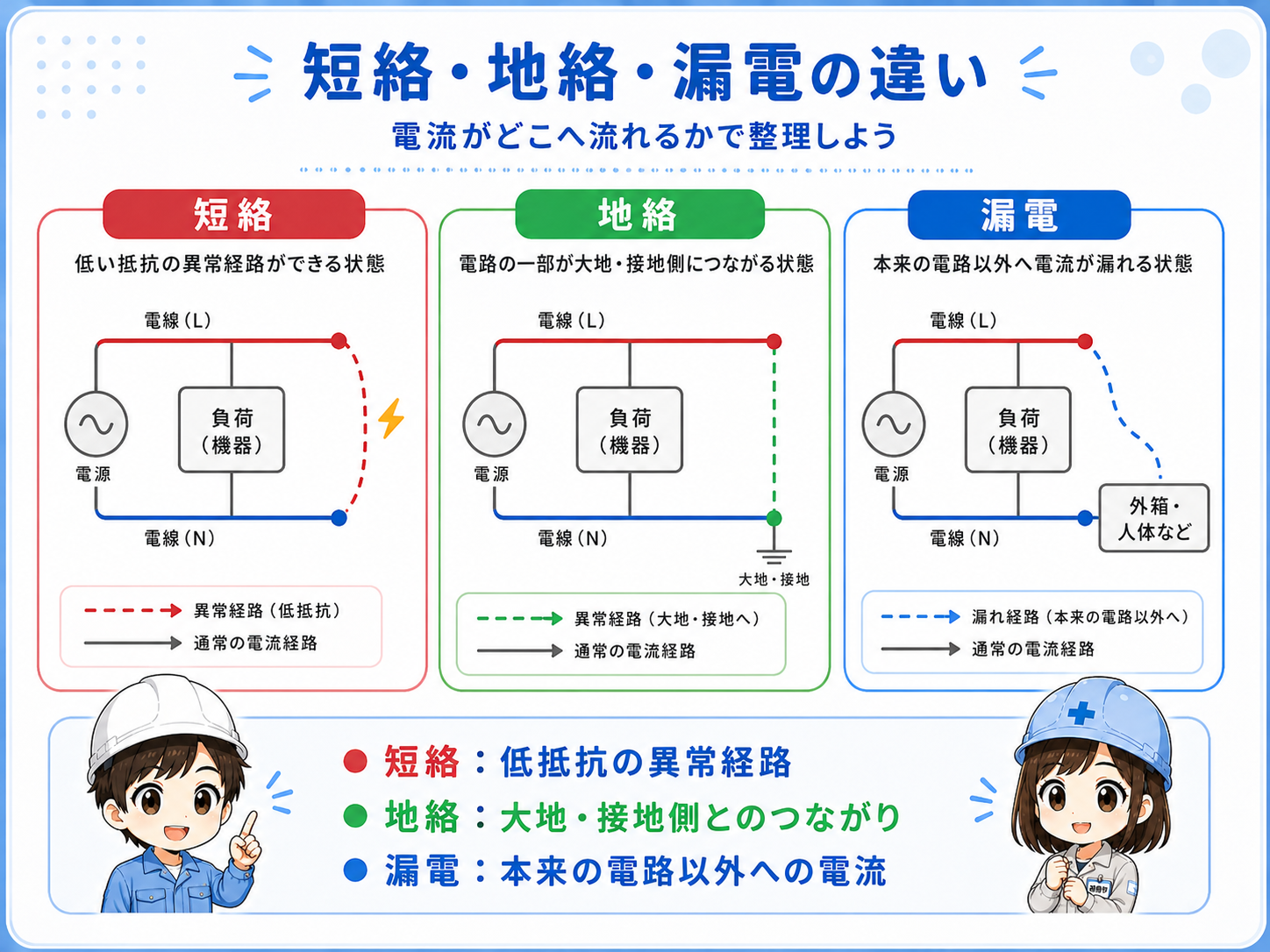

3つとも電気の異常を表す言葉ですが、同じ意味ではありません。まずは「電流がどこへ流れる状態なのか」で分けると整理しやすくなります。
短絡は、本来の負荷をほとんど通らず導体同士が低い抵抗でつながる状態です。地絡は、電路の一部が大地や接地された金属部などへつながる状態です。漏電は、本来の電路以外へ電流が漏れている状態を広く表す言葉として使われます。

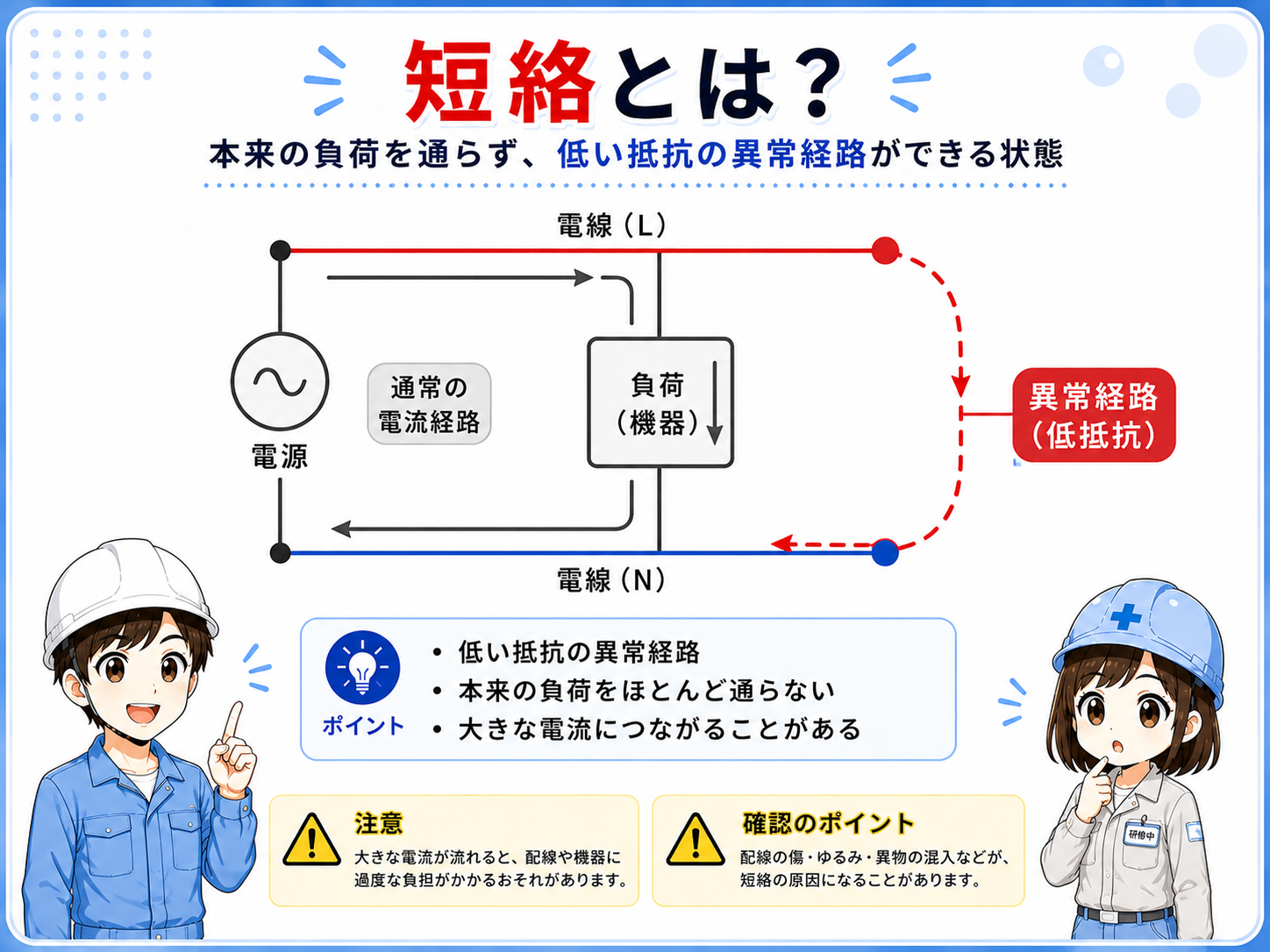

短絡（ショート）とは？
短絡は、電位差のある導体同士などが、本来の負荷をほとんど通らず低い抵抗の経路でつながる状態です。「ショート」と呼ばれることもあります。
経路の抵抗が非常に小さくなると、大きな電流につながることがあります。そのため、回路には過電流を遮断するための保護機器が組み合わされます。
「線が触れる＝全部同じ短絡」ではない
どの導体同士が、どの設備構成でつながったかによって状態は異なります。実際の設備では図面・保護方式・メーカー資料を確認して判断します。

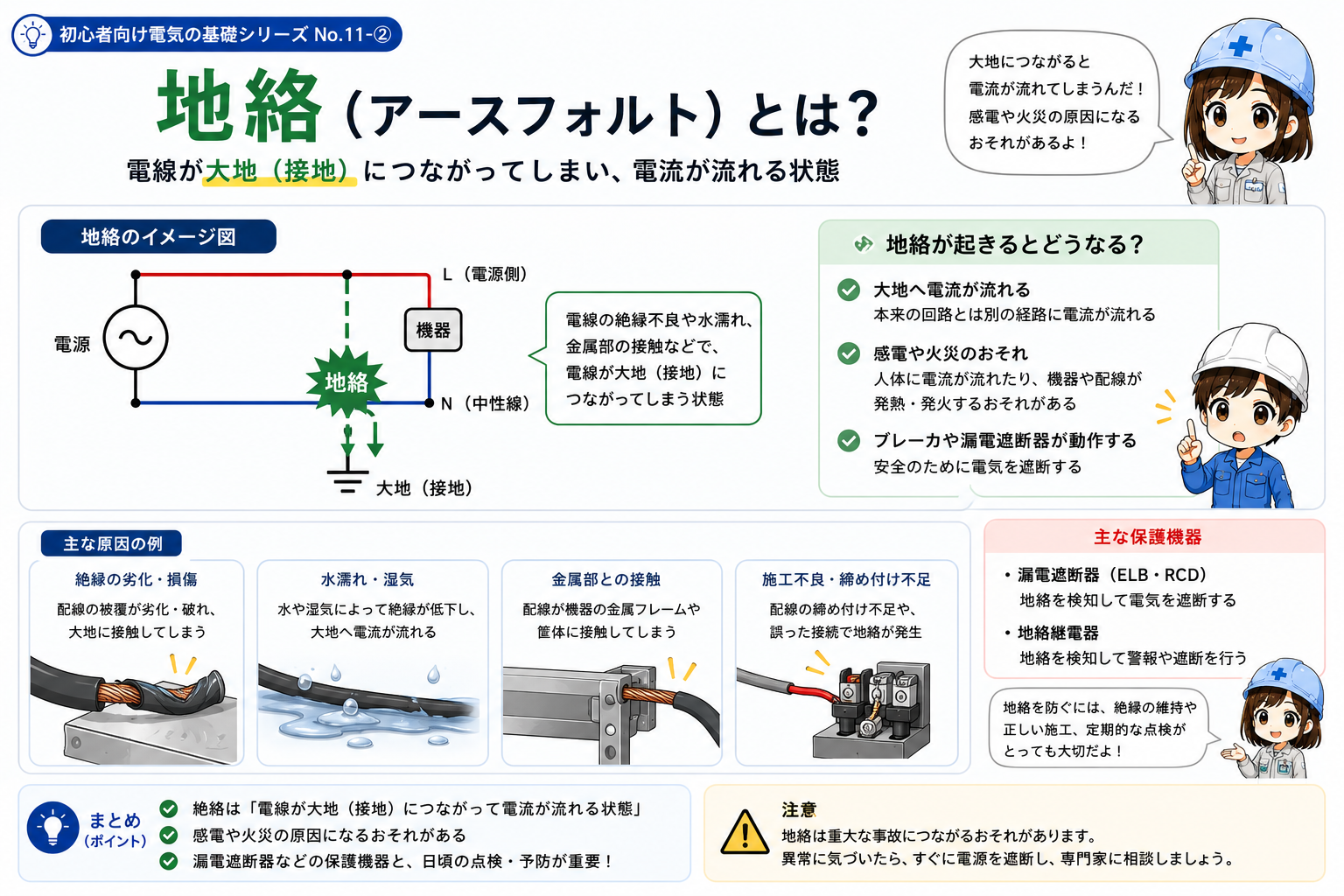

地絡とは？
地絡は、電路の一部が大地、接地された金属部、接地系統などへ電気的につながる状態を指します。
ただし、地絡時にどのような電流が流れるかは、電源の接地方式や設備構成などによって変わります。そのため「地絡なら必ず同じ現象になる」と決めつけないことが重要です。

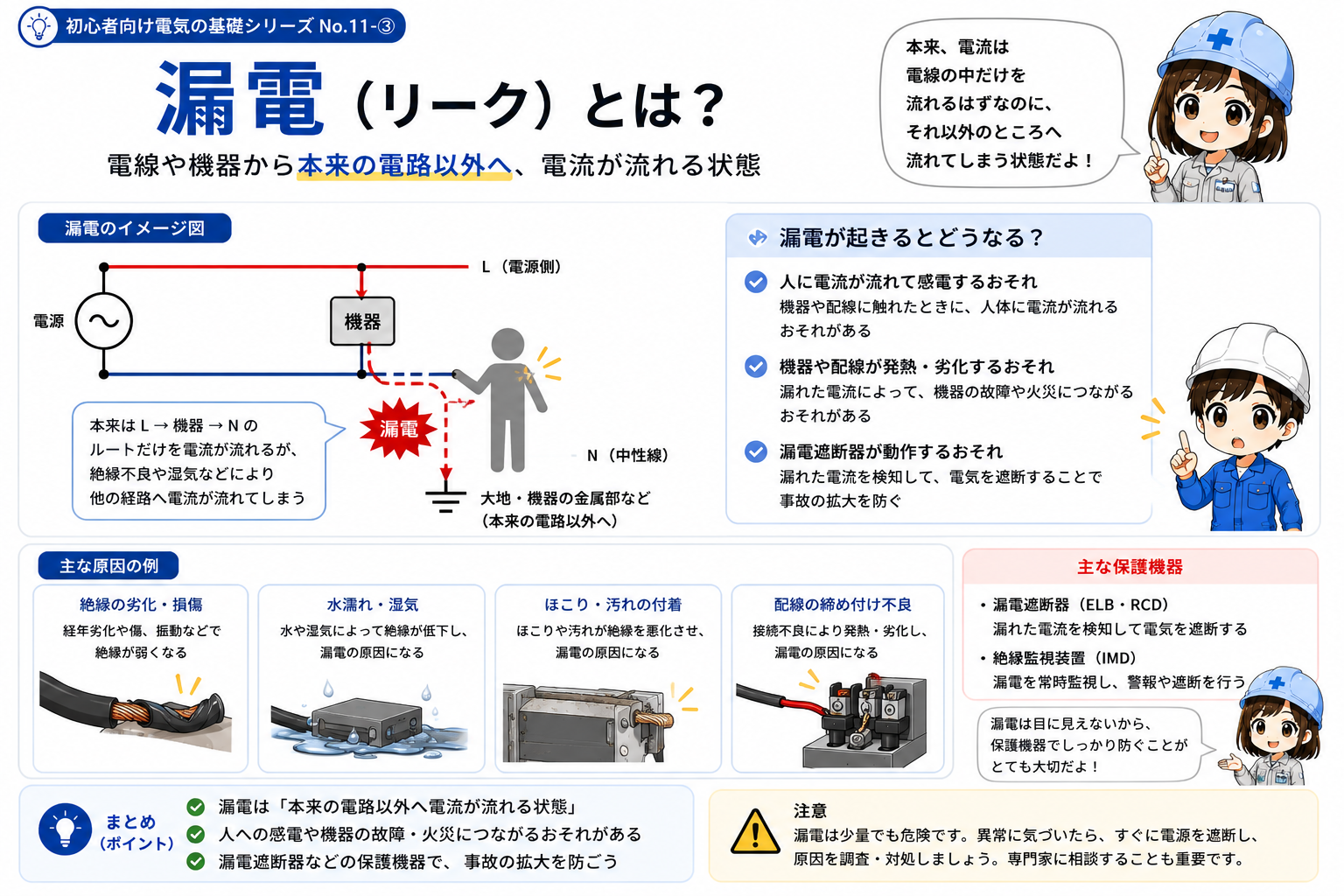

漏電とは？
漏電は、本来の電路から外れた経路へ電流が流れている状態を広く表す言葉です。絶縁の劣化や損傷などが関係する場合があります。
漏電という言葉は日常的にも広く使われるため、技術的な文脈では「どこからどこへ、どのような電流が流れているのか」を確認することが大切です。
地絡と漏電はどう関係する？
地絡と漏電は重なる場面がありますが、完全に同じ言葉ではありません。
地絡
大地や接地された部分との電気的なつながりに注目した言葉です。
漏電
本来の電路以外へ電流が漏れていることを広く表す言葉です。
共通点
設備によっては、地絡が漏電として検出・扱われる場面があります。
保護機器とはどう関係する？
電気設備では、異常な電流や漏れ電流などを検出し、事故や設備損傷の拡大を防ぐために保護機器が使われます。
たとえば過電流を対象とする保護と、漏れ電流・地絡を対象とする保護では、検出する現象や考え方が異なります。「ブレーカーなら全部同じ異常を同じように検出する」わけではありません。
名称だけで判断しない
保護機器の種類・定格・検出方式・適用範囲は設備ごとに異なります。実際の設備では、機器の仕様書、正式図面、保護協調の設計、安全ルールを優先します。

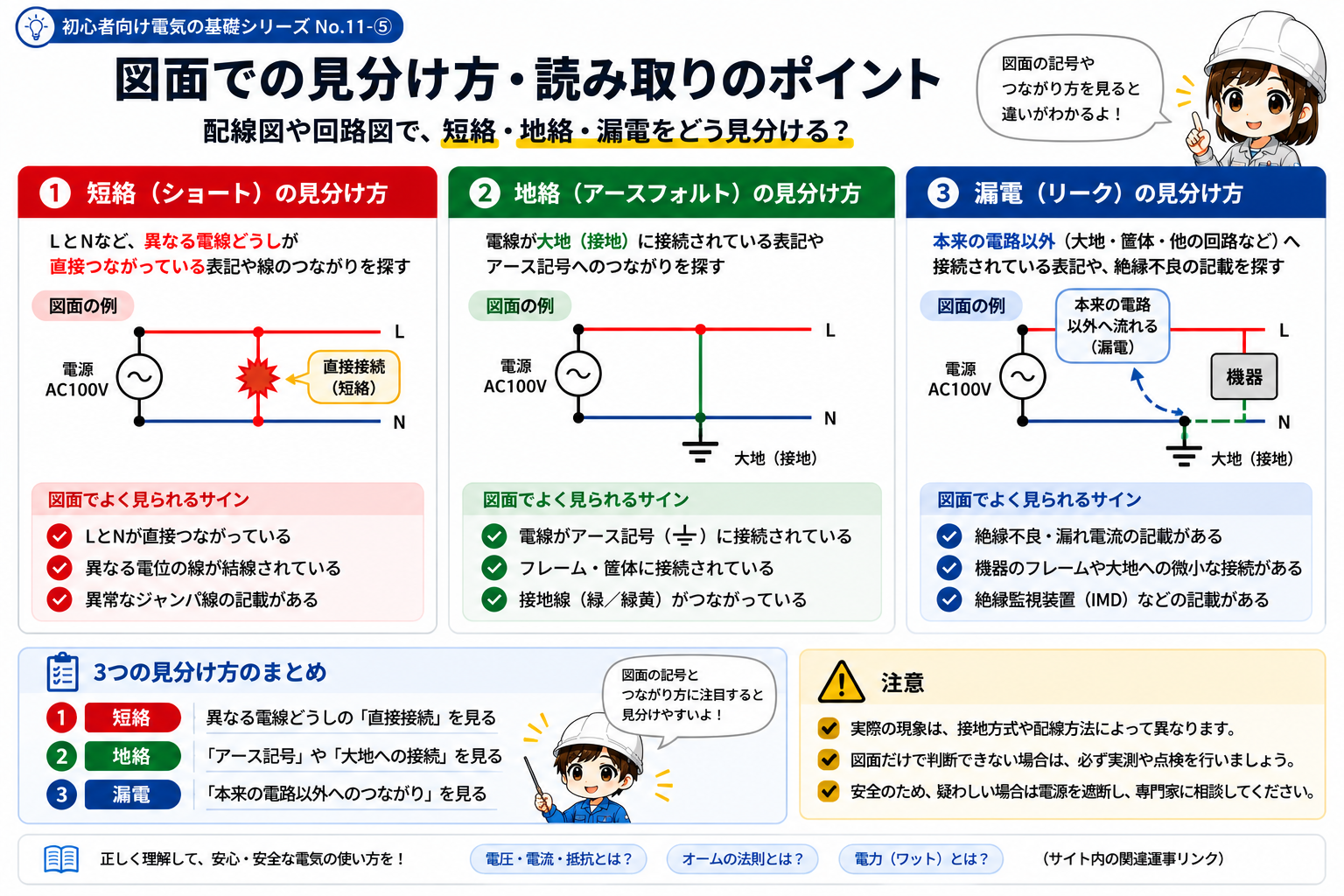

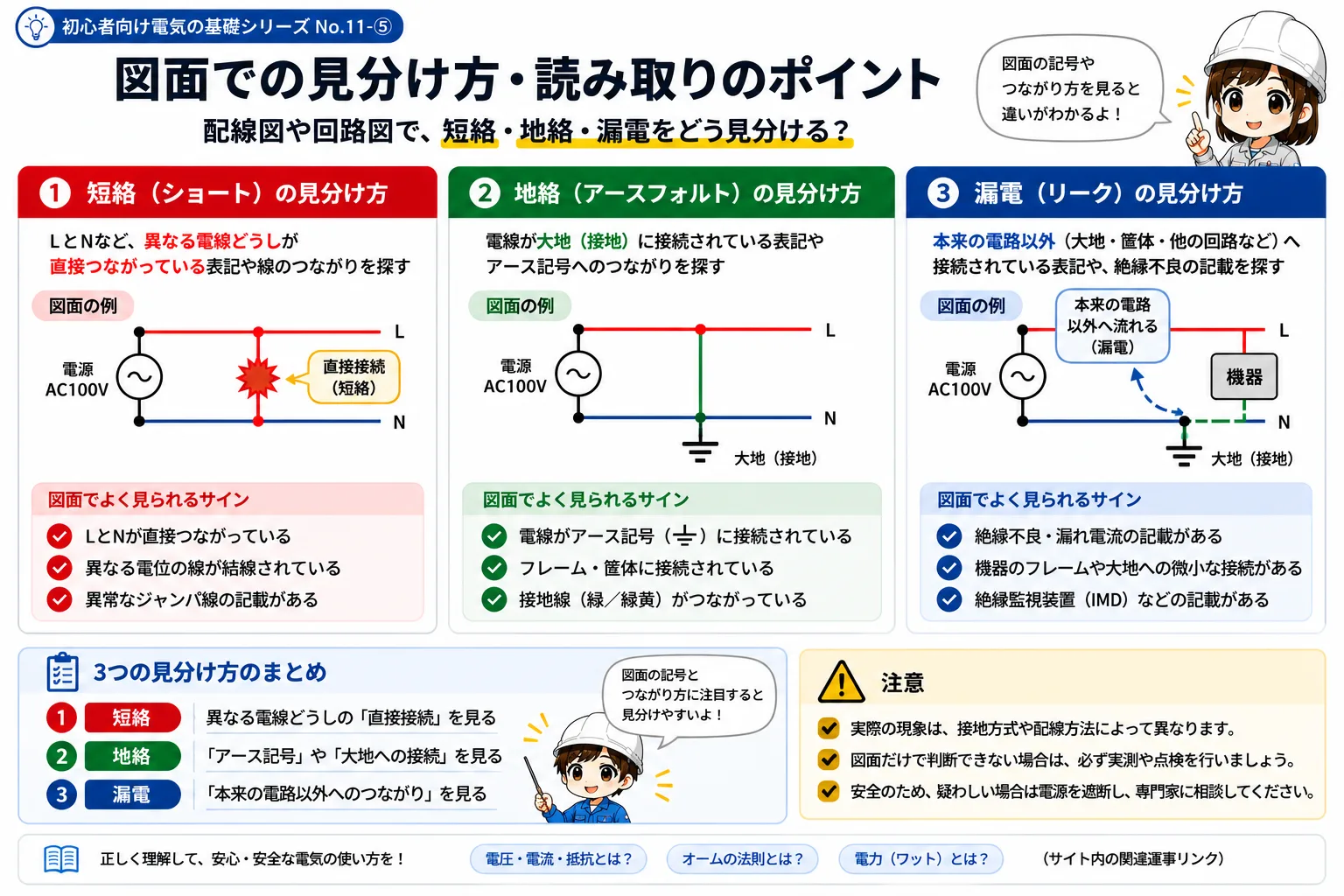

図面や設備ではどう見分ける？
図面を読むときは、まず電源・負荷・接地系統・保護機器がどのようにつながっているかを確認します。短絡・地絡・漏電という言葉だけで原因や経路を決めつけないことが重要です。
特に地絡や漏電は、接地方式や設備構成によって見え方が変わるため、正式な単線結線図・回路図・メーカー資料などを基準にします。
実機の確認は安全手順を優先
この記事は用語と回路の考え方を学ぶための基礎解説です。通電状態での測定・活線確認、配線変更、保護機器の取り外し・バイパスなどの作業手順を示すものではありません。実設備では、メーカー資料、正式図面、設備仕様、接地方式、保護方式、現場の安全ルール、および資格・教育を受けた担当者の手順を優先してください。
初心者が混同しやすいポイント
- 短絡＝漏電ではありません。短絡は導体間などに低抵抗の異常経路ができる状態です。
- 地絡＝漏電と常に言い切れるわけではありません。地絡は大地・接地側とのつながりに注目した言葉です。
- 地絡時の電流の大きさや保護動作は、接地方式や設備構成によって変わります。
- 保護機器はすべて同じ現象を同じ方法で検出するわけではありません。
- 実設備では、用語だけでなく正式図面・機器仕様・安全ルールを合わせて確認します。
まとめ：3つは「異常電流の経路」で整理する
短絡は低い抵抗の異常経路、地絡は大地・接地側との電気的なつながり、漏電は本来の電路以外へ電流が漏れる状態として整理すると違いがつかみやすくなります。
実際の設備では接地方式や保護方式によって現れ方が異なるため、正式な図面・メーカー資料・設備仕様を基準に判断することが大切です。
