制御盤の銘板・機器ラベルとは？現場で迷わない表示の基本をやさしく解説

制御盤の銘板・機器ラベルとは

制御盤の銘板・機器ラベルとは、盤内機器や操作部、端子台、ケーブル、注意事項などを識別するための表示です。 たとえば、PLC、リレー、ブレーカー、端子台、電源、インバータなどに機器名や番号を表示します。

ラベルがあることで、図面に書かれた機器番号と実物を照合しやすくなります。 「このCPはどの回路か」「この端子台は外部配線用か」「このスイッチは何の操作か」を判断する手がかりになります。

線番・マークチューブが電線を識別する表示なのに対して、銘板・機器ラベルは機器や場所を識別する表示として見ると分かりやすいです。

先輩盤内のラベルは地味だけど、点検やトラブル対応ではかなり大事だよ。図面の番号と実物の表示が合っていると、作業がかなり追いやすくなるね。

後輩線番は電線、ラベルは機器や場所を見分ける目印なんですね。

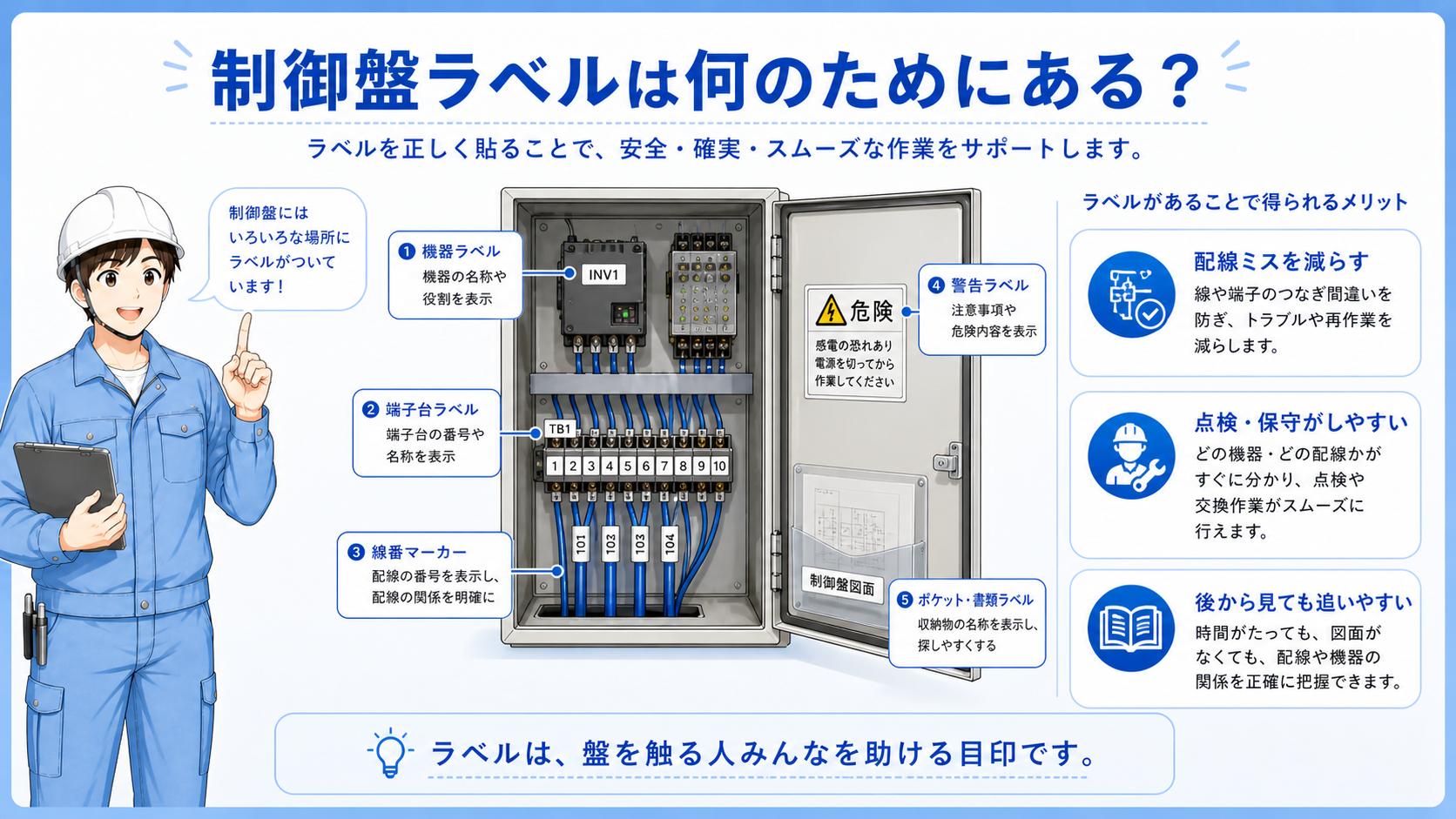

銘板・機器ラベルの基本構成

制御盤のラベルには、機器番号、端子台番号、盤面操作名、注意表示、電源種別、ケーブル名などがあります。 どの表示も、作業者が実物を見て判断しやすくするためのものです。

たとえば、図面に「CP1」と書かれているサーキットプロテクタが、盤内でも「CP1」と表示されていれば、どの回路か追いやすくなります。 端子台も「TB1」「XT1」などの表示があると、外部配線との照合がしやすくなります。

操作盤の銘板では、「自動/手動」「起動」「停止」「リセット」など、操作の意味を表示します。 表示が分かりにくいと、誤操作や確認ミスにつながることがあります。

銘板・ラベルで見るポイント

銘板やラベルを見るときは、まず表示内容が何を示しているかを確認します。 機器番号なのか、操作名なのか、注意表示なのか、端子台名なのかによって見方が変わります。

次に、図面と一致しているかを確認します。 図面上の機器番号、端子番号、I/O番号、操作名称と、実物の表示が合っているかを見ると、作業ミスを減らしやすくなります。

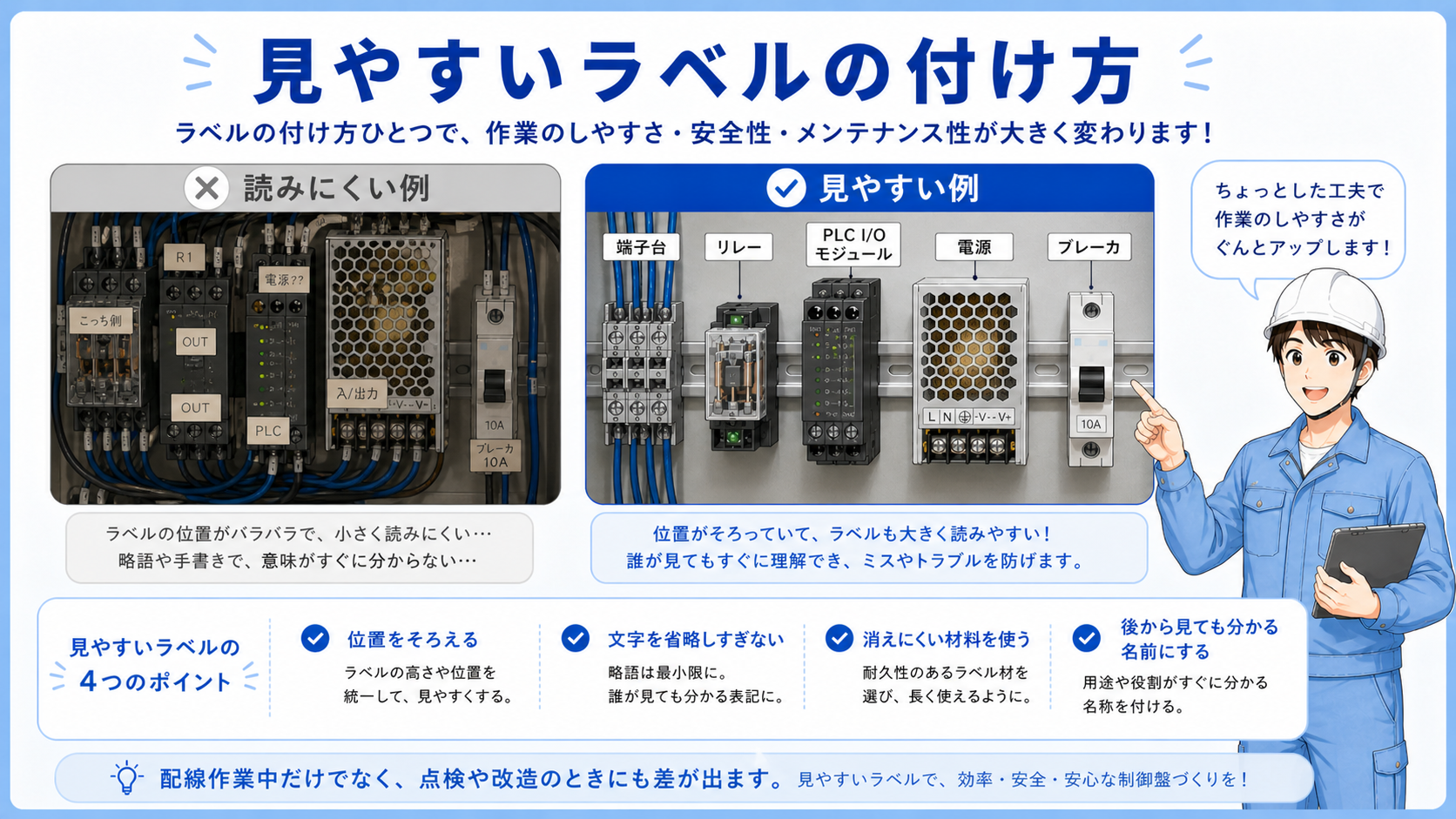

分かりやすい表示・分かりにくい表示の違い

分かりやすい表示は、図面と名前が一致していて、読みやすい位置に貼られています。 機器の近くに表示され、どの機器のことを指しているか迷いにくい状態です。

分かりにくい表示は、剥がれている、文字が消えている、古い改造前の名前が残っている、表示位置がずれているなどの状態です。 こうした表示は、確認ミスや誤操作につながることがあります。

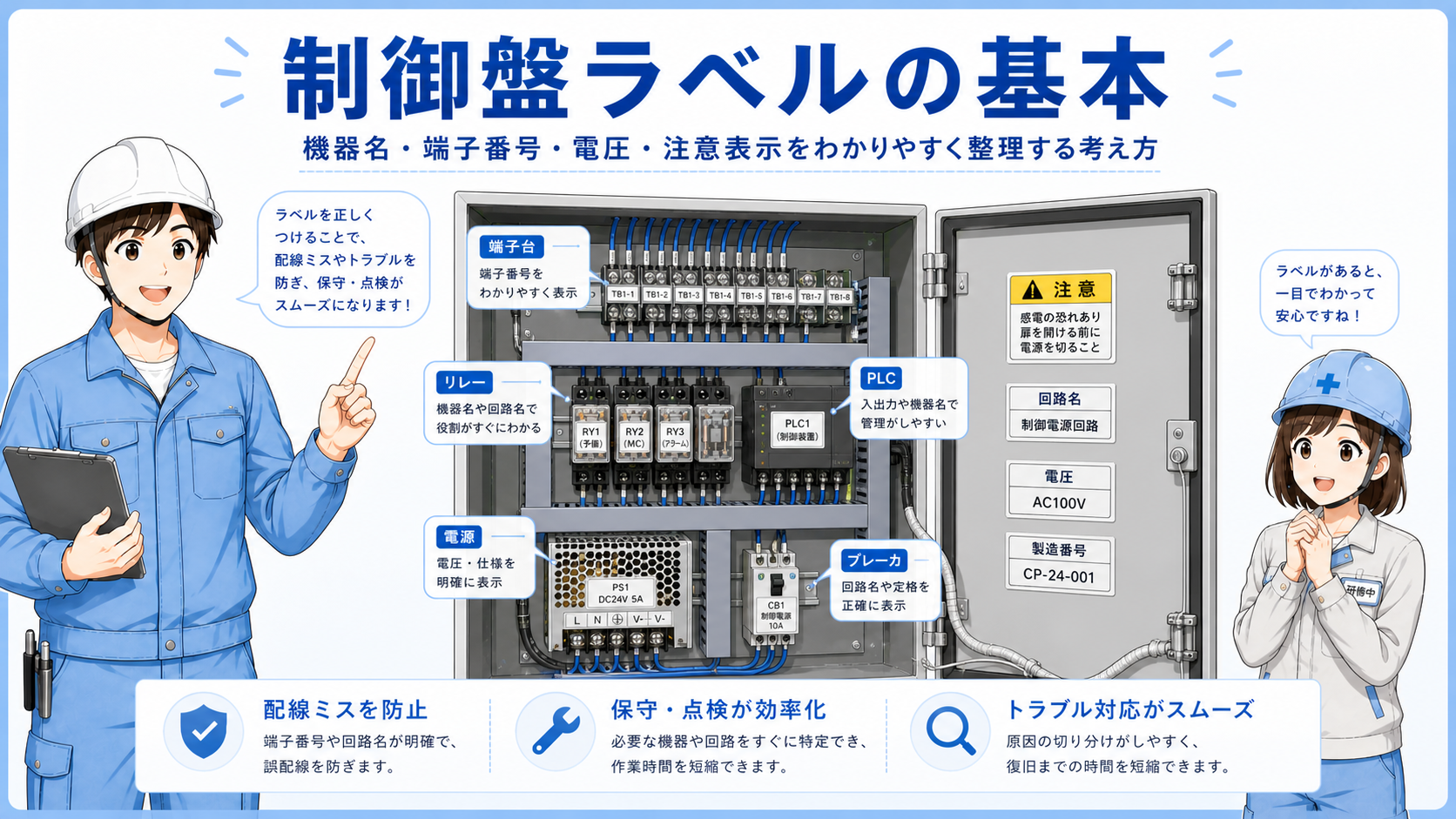

図面とラベルを照合する流れ

照合するときは、まず図面上の機器番号や端子台名を確認します。 次に、盤内で同じ表示を探し、実物の機器や端子台の位置を確認します。

そのあと、線番、端子番号、電源種別、I/O番号などと合わせて見ると、回路を追いやすくなります。 表示が見つからない場合や古い場合は、周辺配線や図面の改訂日も確認します。

先輩図面の機器番号と盤内ラベルが合っていると、回路を追うのがかなり楽になるよ。逆に表示が古いと、思い込みで間違えることがあるから注意だね。

後輩ラベルを見つけたら終わりじゃなくて、図面や線番とも合わせて確認するんですね。

現場で見るときのポイント

現場で銘板・機器ラベルを見るときは、まず読みやすいか、剥がれていないか、対象機器と位置が合っているかを確認します。 盤内が汚れていると表示が見えにくくなることもあります。

次に、図面と表示が一致しているかを確認します。 改造後にラベル更新がされていない場合、図面・実物・表示がずれることがあります。 その場合は、表示だけを信用せず、実配線や線番も確認します。

操作部の銘板では、実際の動作と表示名が合っているかを確認します。 特に「手動/自動」「起動/停止」「リセット」「非常停止」などは、誤操作を避けるために分かりやすい表示が重要です。

まとめ：銘板・機器ラベルは図面と実物をつなぐ目印

制御盤の銘板・機器ラベルは、盤内機器、端子台、操作部、注意表示などを分かりやすくするための表示です。 図面と実物を照合するときの目印になり、点検や改造、トラブル対応を進めやすくします。

現場で見るときは、表示の読みやすさ、対象機器との一致、図面との一致、改造後の更新状況を確認します。 表示があるからといって断定せず、重要な作業では線番や実配線も合わせて確認することが大切です。
