サイレンサとは？空圧排気音を下げる基本をやさしく解説

サイレンサとは

サイレンサとは、空圧機器から排気される空気の音を小さくするための部品です。 エアバルブの排気ポートに取り付けられていることが多く、排気時の「プシュー」という音を和らげます。

エアシリンダが動くとき、片側に空気が入る一方で、反対側の空気は外へ排気されます。 この排気が一気に出ると大きな音になりやすいため、サイレンサで音を抑えます。

サイレンサは地味な部品ですが、作業環境や設備の安定動作に関係します。 排気音を下げる、異物侵入を抑える、排気の向きを整えるという役割があります。

先輩サイレンサは小さいけど、外れると排気音が一気に大きくなるよ。動作が遅い時も、サイレンサの詰まりが原因になることがあるね。

後輩音を小さくするだけじゃなくて、詰まりで動きに影響することもあるんですね。

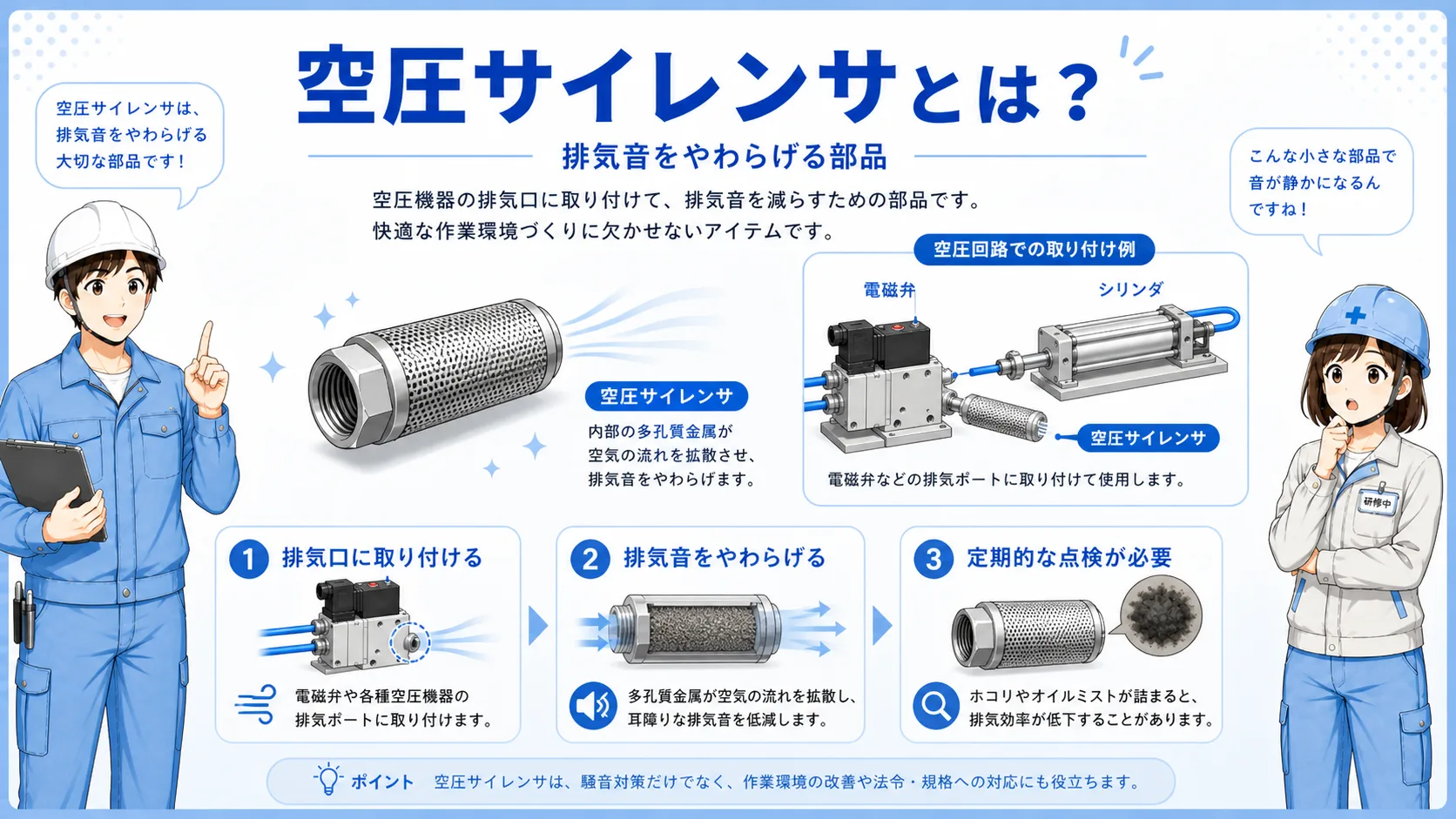

サイレンサの基本構成

基本の構成は、エア源、レギュレータ、エアバルブ、エアシリンダ、サイレンサで考えると分かりやすいです。 エアバルブが切り替わると、シリンダ内の空気が排気ポートから外へ抜けます。

排気ポートにサイレンサを取り付けることで、空気が急に出る音を和らげます。 サイレンサには、樹脂製、金属製、焼結タイプ、流量が大きいタイプなどがあります。

排気量が多い回路では、サイレンサのサイズや詰まりが動作速度に影響することがあります。 小さい部品でも、空気の抜け道として見ることが大切です。

サイレンサを使う代表的な場面

サイレンサは、エアバルブの排気、エアブローの排気、真空発生器の排気などで使われます。 特にエアシリンダが頻繁に動く装置では、排気音が大きくなりやすいため重要です。

また、作業者の近くにある設備では、排気音が負担になることがあります。 サイレンサで排気音を下げることで、作業環境を改善できます。

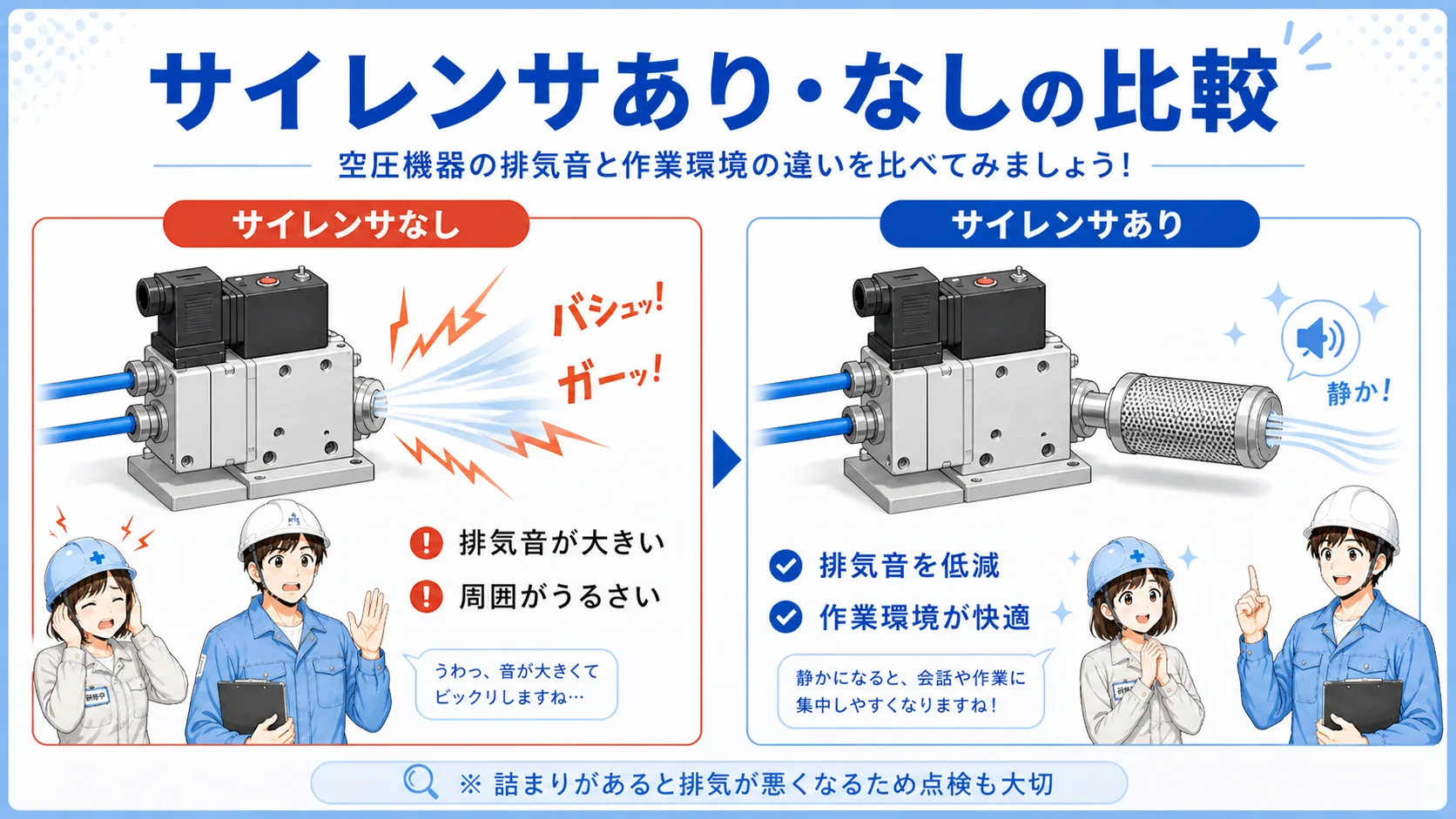

サイレンサあり・なしの違い

サイレンサがない場合、排気ポートから空気が直接出るため、排気音が大きくなりやすいです。 また、排気ポートが開いたままになるため、異物や粉じんが入りやすくなることもあります。

サイレンサがある場合、空気が多孔質の部分や内部構造を通って排気されるため、音が和らぎます。 ただし、汚れや油分で詰まると、排気抵抗が増えて動作に影響することがあります。

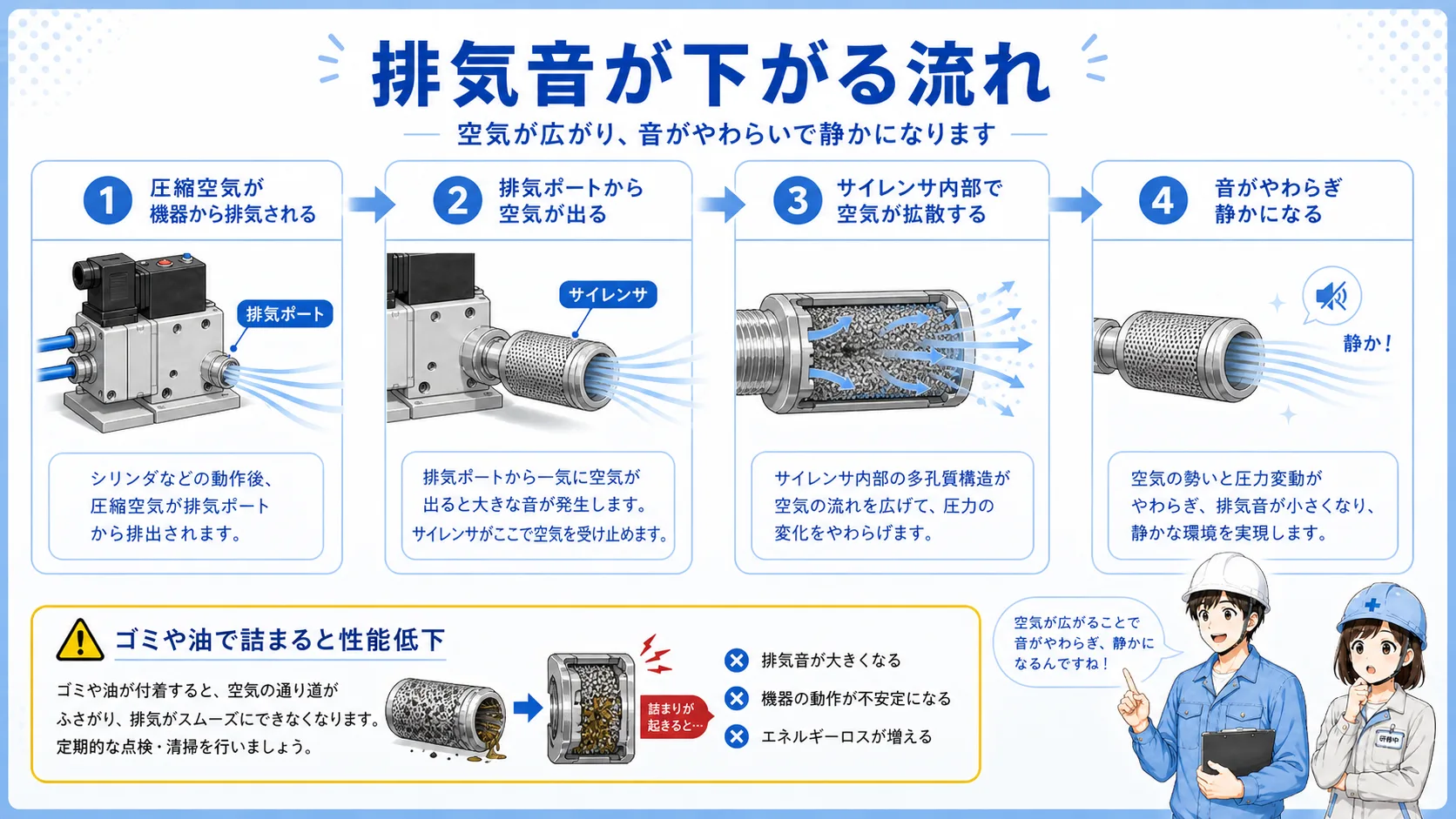

排気とサイレンサの流れ

排気の流れを見るときは、エアシリンダからエアバルブへ戻る空気を追います。 エアバルブが切り替わると、不要になった空気が排気ポートから外へ抜けます。

サイレンサは、その排気ポートに取り付けられています。 空気はサイレンサを通って外へ出るため、サイレンサが詰まると排気が遅くなり、シリンダの動きにも影響します。

先輩空圧の動作が遅い時は、空気が入る側だけじゃなくて抜ける側も見るんだ。サイレンサが詰まっていると、排気が抜けずに動きが悪くなることがあるよ。

後輩エアが入るところだけじゃなくて、抜けるところも見ないといけないんですね。

現場で見るときのポイント

現場でサイレンサを見るときは、まず外れていないか、割れていないか、汚れで詰まっていないかを確認します。 排気ポートのまわりが油っぽい、粉じんが多い、音が急に大きくなった場合は注意します。

次に、シリンダの動作への影響を見ます。 前は速かった動作が遅くなった、戻りが悪い、途中で止まりそうになる場合は、排気側の詰まりも確認します。

また、サイレンサを外したまま運転しないことも大切です。 一時的に音が大きくなるだけでなく、異物が入りやすくなったり、周囲に排気が強く当たったりします。

まとめ：サイレンサは空圧の排気音と排気の抜けを整える部品

サイレンサは、空圧機器の排気音を下げるための部品です。 エアバルブの排気ポートや真空発生器の排気側などに取り付けられ、排気音を和らげます。

ただし、サイレンサは音だけでなく、空気の抜けにも関係します。 詰まりや汚れがあると排気抵抗が増え、シリンダの動作が遅くなることがあります。
