盤内照明・作業灯とは
盤内照明・作業灯とは、制御盤の中を明るくして、点検や作業をしやすくするための照明です。 大型の制御盤、暗い機械室、盤の奥行きが深い設備などで使われることがあります。
制御盤の中には、端子台、ブレーカー、サーキットプロテクタ、PLC、リレー、電源、インバータなど多くの機器があります。 盤内が暗いと、線番や端子番号、表示ランプが見にくくなり、確認に時間がかかります。
盤内照明は、設備を動かす主役の制御部品ではありませんが、保守性、点検性、作業のしやすさに関係する部品です。
まずはこう覚える
盤内照明は、制御盤の中を見やすくするための照明です。点検時に線番・端子台・機器表示を読みやすくし、作業しやすい環境を作ります。
先輩盤内照明は地味だけど、大きい盤や暗い場所だとかなり助かるよ。線番や端子番号が見やすいだけで、点検のしやすさが変わるんだ。
後輩機械を動かす部品ではないけど、保守や確認をしやすくする部品なんですね。

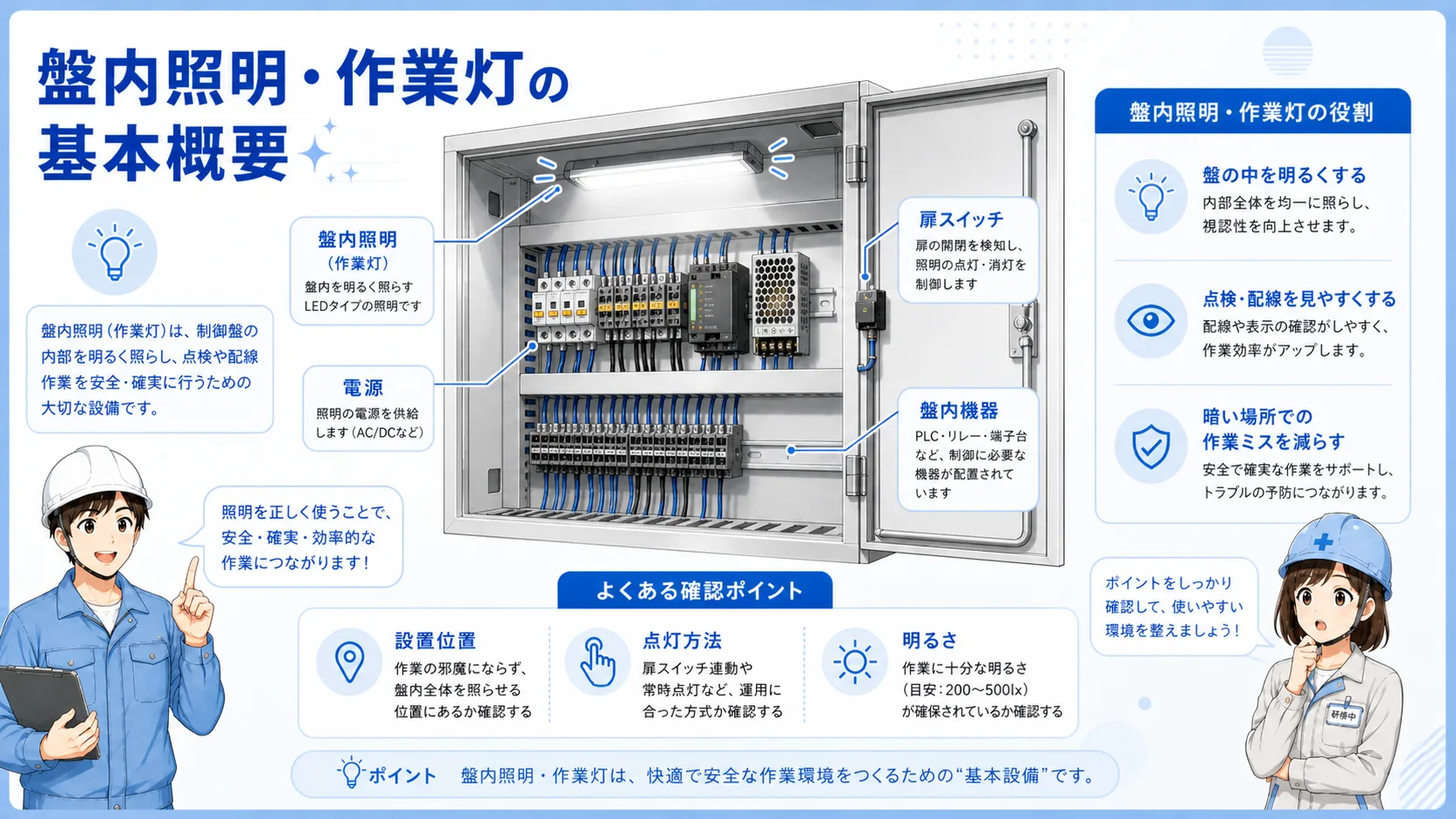

盤内照明・作業灯の基本構成
盤内照明は、制御盤の上部や側面、扉裏などに取り付けられることがあります。 LED照明が使われることが多く、盤内全体を照らすように配置します。
点灯方法は、手動スイッチで点けるもの、扉を開けると点灯するもの、常時電源がある時に点灯できるものなどがあります。 扉スイッチと組み合わせると、盤扉を開けた時だけ照明が点くようにできます。
盤内照明の電源は、AC100VやAC200V、DC24Vなど設備によって異なります。 点検時は、どの電源から取っているか、保護機器があるかを確認します。
点灯条件を見る
盤内照明は、常時点灯ではなく扉スイッチや手動スイッチで点灯する場合があります。点かない時は、照明本体だけでなく点灯条件も確認します。
盤内照明で見るポイント
盤内照明を見るときは、まず照明が必要な場所を照らせているかを確認します。 端子台、PLC、電源、ブレーカー、インバータなど、点検でよく見る場所が暗いままだと作業しにくくなります。
次に、点灯条件を見ます。 扉を開けると点灯するのか、スイッチ操作で点灯するのか、盤内コンセントや保守電源と関係しているのかを確認します。
| 見るポイント | 確認すること | 現場での見方 |
|---|---|---|
| 取付位置 | 盤内全体を見やすく照らせるか | 端子台・機器表示・線番が読みやすいか確認する |
| 点灯条件 | 扉スイッチ、手動スイッチ、常時電源のどれか | 扉を開けた時やスイッチ操作時に点灯するか見る |
| 電源 | AC100V、AC200V、DC24Vなど | 図面、端子台、保護機器、電源表示を確認する |
| まぶしさ・影 | 照明が強すぎたり、影で見にくくなっていないか | 実際の点検姿勢で見やすいか確認する |
作業する人の見やすさで考える
盤内照明は、部品が点いていれば良いだけではありません。点検する人が、線番・端子番号・機器ラベルを読みやすい位置に光が届くことが大切です。

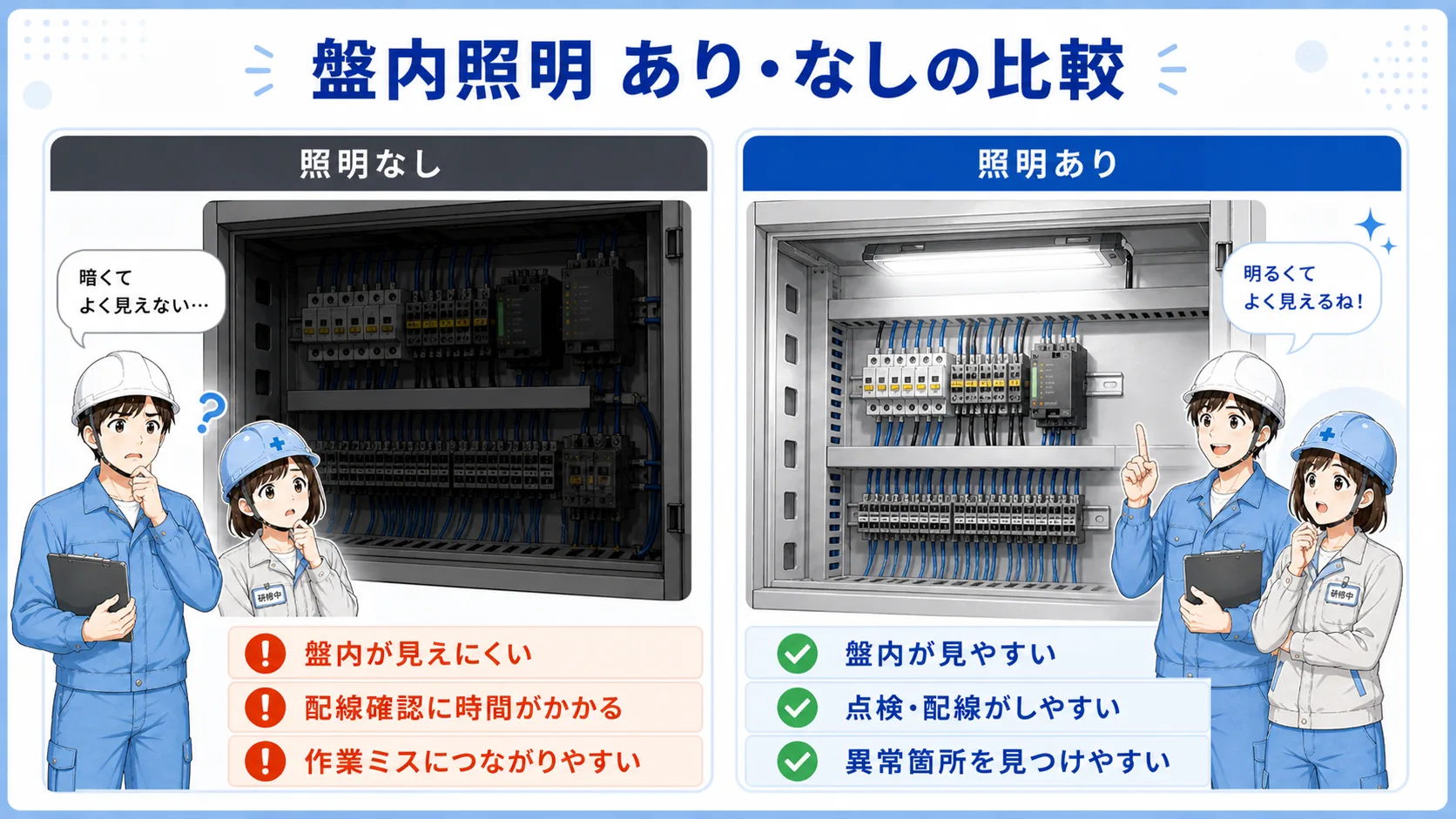

盤内照明あり・なしの違い
盤内照明がない場合、周囲が暗い場所では端子番号や線番、機器ラベルが見にくくなります。 懐中電灯やヘッドライトで補うこともありますが、両手を使いたい作業では不便になることがあります。
盤内照明がある場合、盤扉を開けた時に盤内全体が見やすくなり、点検や復旧作業を進めやすくなります。 ただし、照明が故障していたり、照らす位置が悪かったりすると効果が出にくいです。
| 状態 | 起きやすいこと | 確認する場所 |
|---|---|---|
| 照明なし | 線番や端子番号が見にくい、確認に時間がかかる | 周囲の明るさ、盤の奥行き、作業姿勢を確認する |
| 照明あり | 盤内確認がしやすく、点検性が上がる | 端子台や機器表示まで光が届いているかを見る |
| 照明故障 | 点くはずなのに点かない、作業性が落ちる | 電源、スイッチ、扉スイッチ、照明本体を確認する |
| 取付位置が悪い | 影ができる、まぶしい、必要な場所が暗い | 照射方向、遮る機器、扉開閉時の位置を確認する |
照明電源にも注意
盤内照明は保守用に残る電源から取られている場合があります。盤内作業では、照明が点いているからといって他の回路が安全とは限らないため、作業範囲の電源確認を行います。

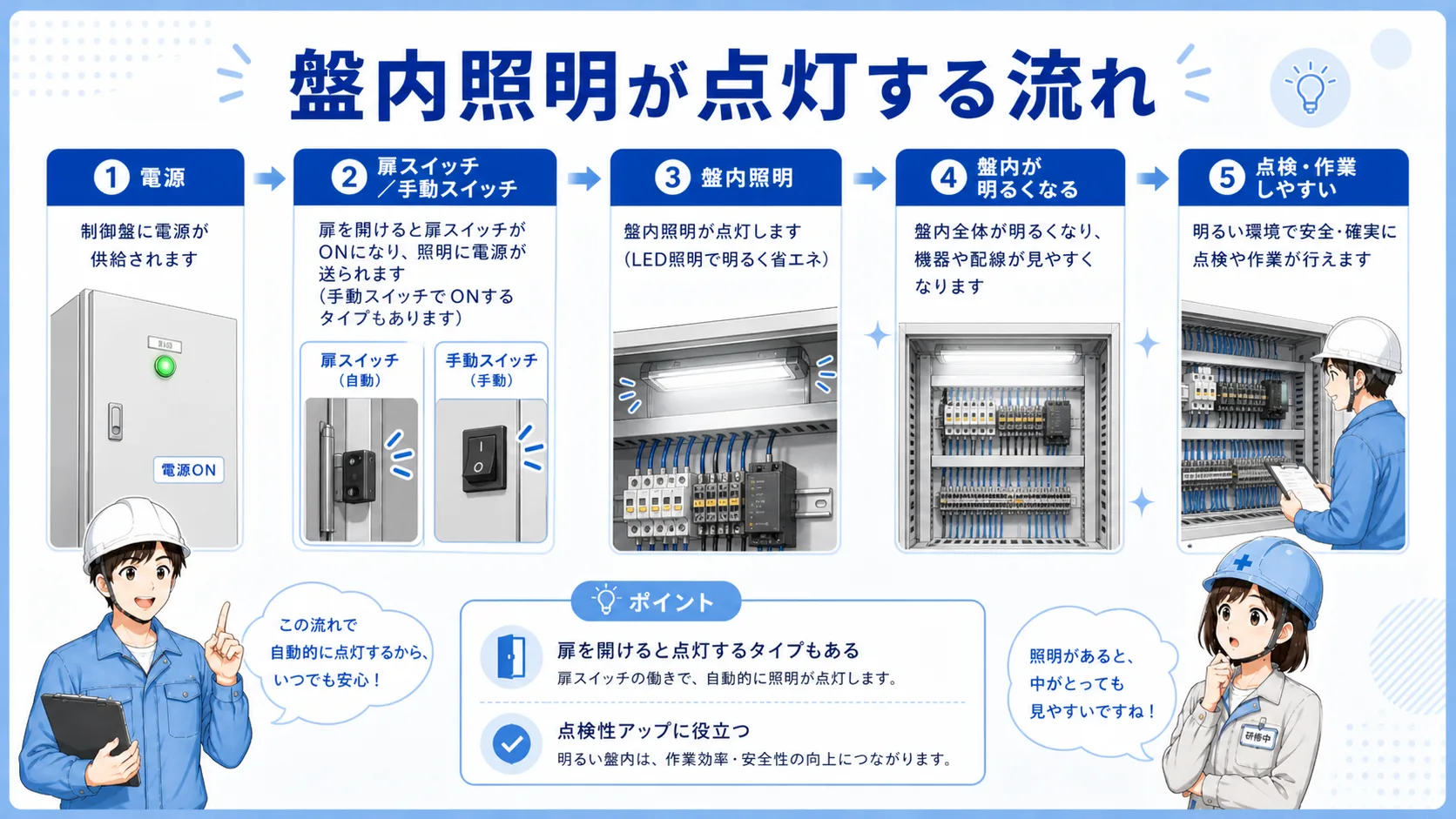

盤内照明が点灯する流れ
点灯の流れを見るときは、まず照明用の電源を確認します。 そこから保護機器、端子台、扉スイッチ、手動スイッチ、照明本体へ順番に追います。
扉スイッチ式の場合は、扉の開閉でスイッチが正しく動いているかを確認します。 扉の建て付けやスイッチ位置がずれていると、扉を開けても照明が点かないことがあります。
1. 電源を見る
照明用の電源がどこから来ているか、図面で確認します。
2. 保護機器を見る
ヒューズやCPなど、照明回路の保護機器を確認します。
3. スイッチを見る
扉スイッチや手動スイッチが動作しているか確認します。
4. 本体を見る
照明本体、コネクタ、配線、取付状態を確認します。
先輩盤内照明が点かない時は、照明本体だけじゃなくて扉スイッチや保護機器も見るよ。扉の位置が少しずれているだけで点かないこともあるね。
後輩照明本体、電源、スイッチ、扉の位置を順番に見るんですね。
現場で見るときのポイント
現場で盤内照明を見るときは、まず点灯するか、必要な場所を照らせているかを確認します。 端子台や機器ラベルが影になって見えにくい場合は、照明位置や向きが合っていない可能性があります。
次に、扉スイッチや手動スイッチを確認します。 扉を開けた時に点灯するはずなのに点かない場合は、スイッチ位置、扉の建て付け、スイッチの接点、配線を見ます。
また、照明が点いている時でも、盤内作業の安全確認は別で必要です。 照明回路だけ電源が残っている場合もあるため、作業対象の電源状態を確認してから作業します。
ここを覚える
盤内照明は、点検性を上げるための設備です。点灯するかだけでなく、見たい場所を照らせているか、点灯条件が正しいか、安全確認と混同しないことが大切です。
点灯状態
扉を開けた時やスイッチ操作時に点灯するか確認します。
照らす位置
端子台、機器表示、線番が見やすいか確認します。
扉スイッチ
扉の開閉でスイッチが正しく動作するか確認します。
電源確認
照明の点灯と、作業対象の安全確認を混同しないようにします。
まとめ：盤内照明は制御盤の点検性を上げるための照明
盤内照明・作業灯は、制御盤の中を見やすくして、点検や保守をしやすくするための照明です。 大型盤や暗い場所では、端子台、線番、機器ラベル、PLC表示などを確認しやすくします。
現場で見るときは、点灯状態、取付位置、点灯条件、扉スイッチ、照明電源を確認します。 照明が点いているからといって、作業対象が安全とは限らないため、電源確認は別で行います。
この記事の結論
盤内照明は、制御盤の点検性を上げる補助設備です。照らす位置、点灯条件、扉スイッチ、電源を確認し、作業しやすく安全確認しやすい状態にしましょう。
