PLC出力がONしない時に見る順番
ラダー・出力LED・リレー・負荷側の確認

1. 先に結論

PLC出力がONしない時は、出力端子や負荷だけを見ても原因を見失いやすいです。 まず、PLCが「出力したい」と判断しているのか、つまりラダー条件が成立しているかを確認します。

そのうえで、出力LED、出力端子、リレーや電磁弁などの負荷側、DC24VやAC電源などを順番に確認します。 ラダー上のONと、実際に負荷が動くことは別として分けて見るのがポイントです。

先輩出力がONしない時は、いきなり負荷を疑うより、PLCが出力命令を出しているかから見ると整理しやすいよ。

新人ラダー、出力LED、リレー、負荷側の順に見るんですね。どこで止まっているかを分けて確認します。

PLCのエラーランプが点いた時に見る順番

PLC本体のERR/ALMなどが点いた時に、設備状態、電源、I/O、通信、エラー履歴、復旧前確認の順で落ち着いて確認する基本を整理しています。

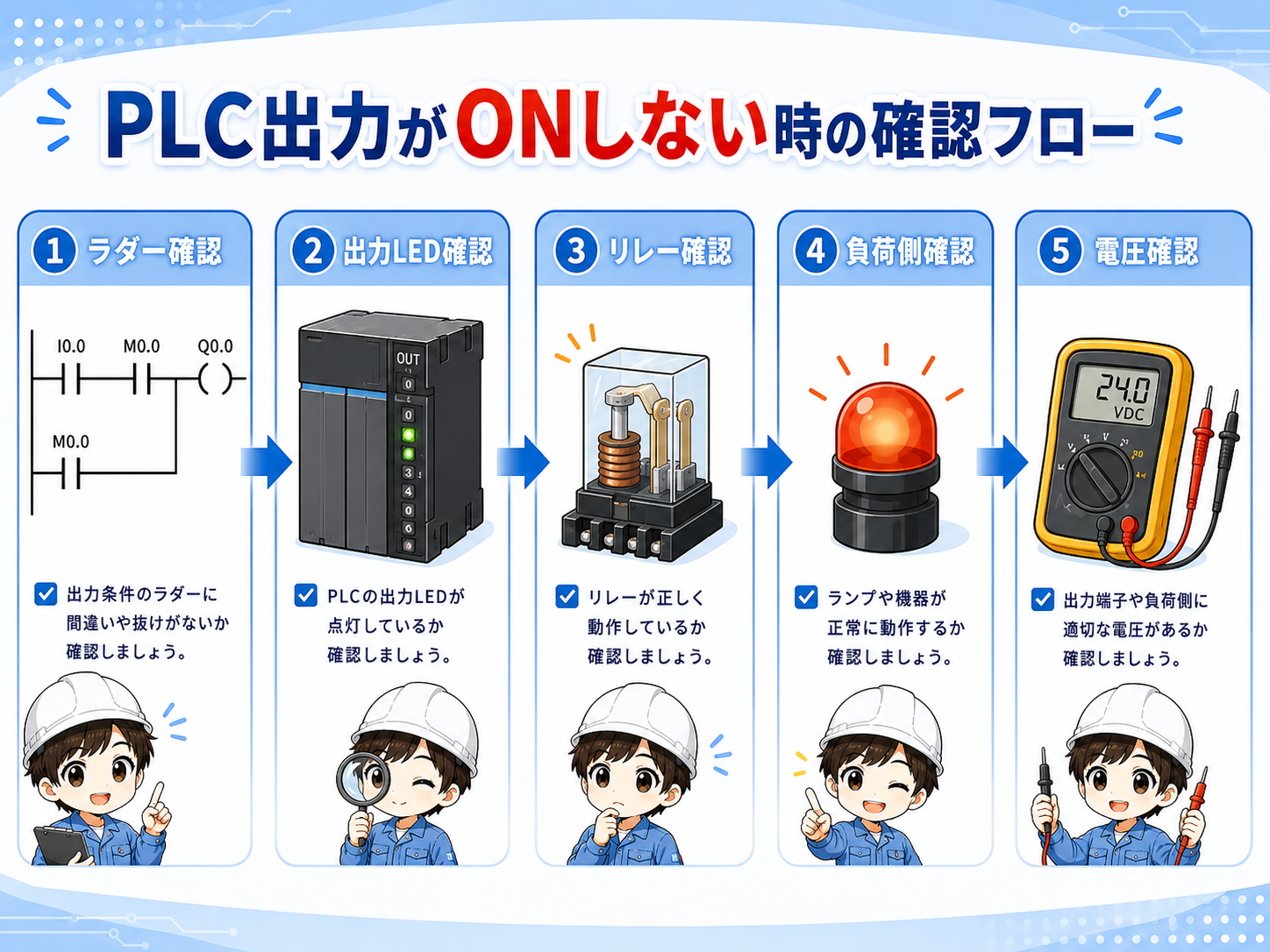

2. PLC出力がONしない時の基本順序

出力がONしない時は、同じ「動かない」でも原因がいくつかに分かれます。 ラダー条件が成立していないのか、PLC出力はONしているが負荷側へ届いていないのか、負荷そのものが不良なのかを順番に見ます。

1. ラダー条件を見る：出力コイルや内部条件がONしているか確認します。
2. 出力LEDを見る：PLC本体や出力ユニットのLEDがONしているか確認します。
3. 出力端子を見る：出力端子に電圧や接点動作が出ているか確認します。
4. 中継リレーを見る：リレーコイル、接点、ソケット、ヒューズを確認します。
5. 負荷側を見る：電磁弁、ランプ、ブザー、リレー、モーター制御回路などを確認します。

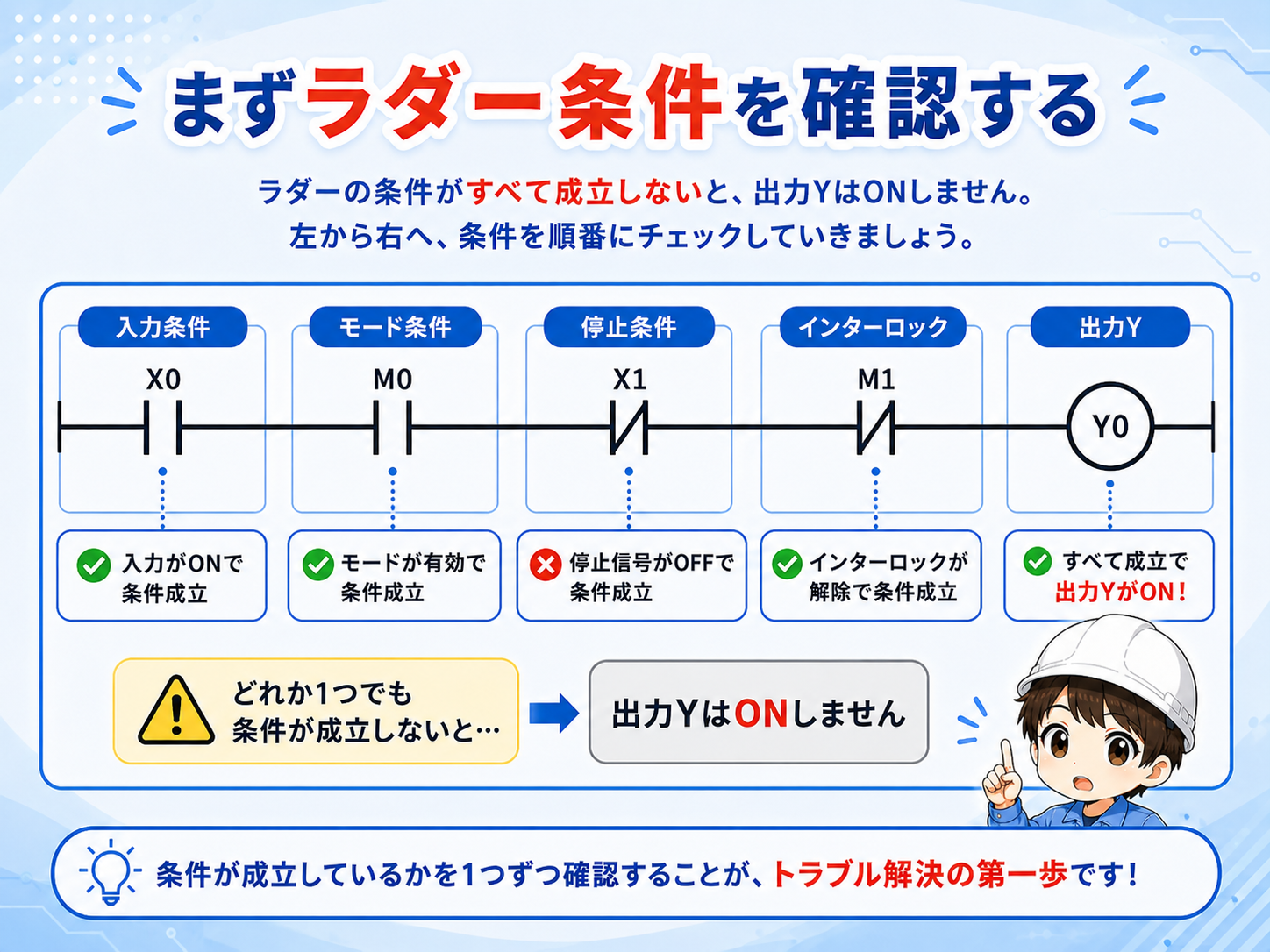

3. まずラダー条件が成立しているかを見る

最初に見るのは、ラダー上で出力条件が成立しているかです。 出力Yや内部MがONしていなければ、出力ユニットや負荷側を見ても原因にたどり着きにくくなります。

入力条件、モード条件、停止条件、インターロック、異常条件などで止まっている場合、出力がONしないのは正常な動作かもしれません。

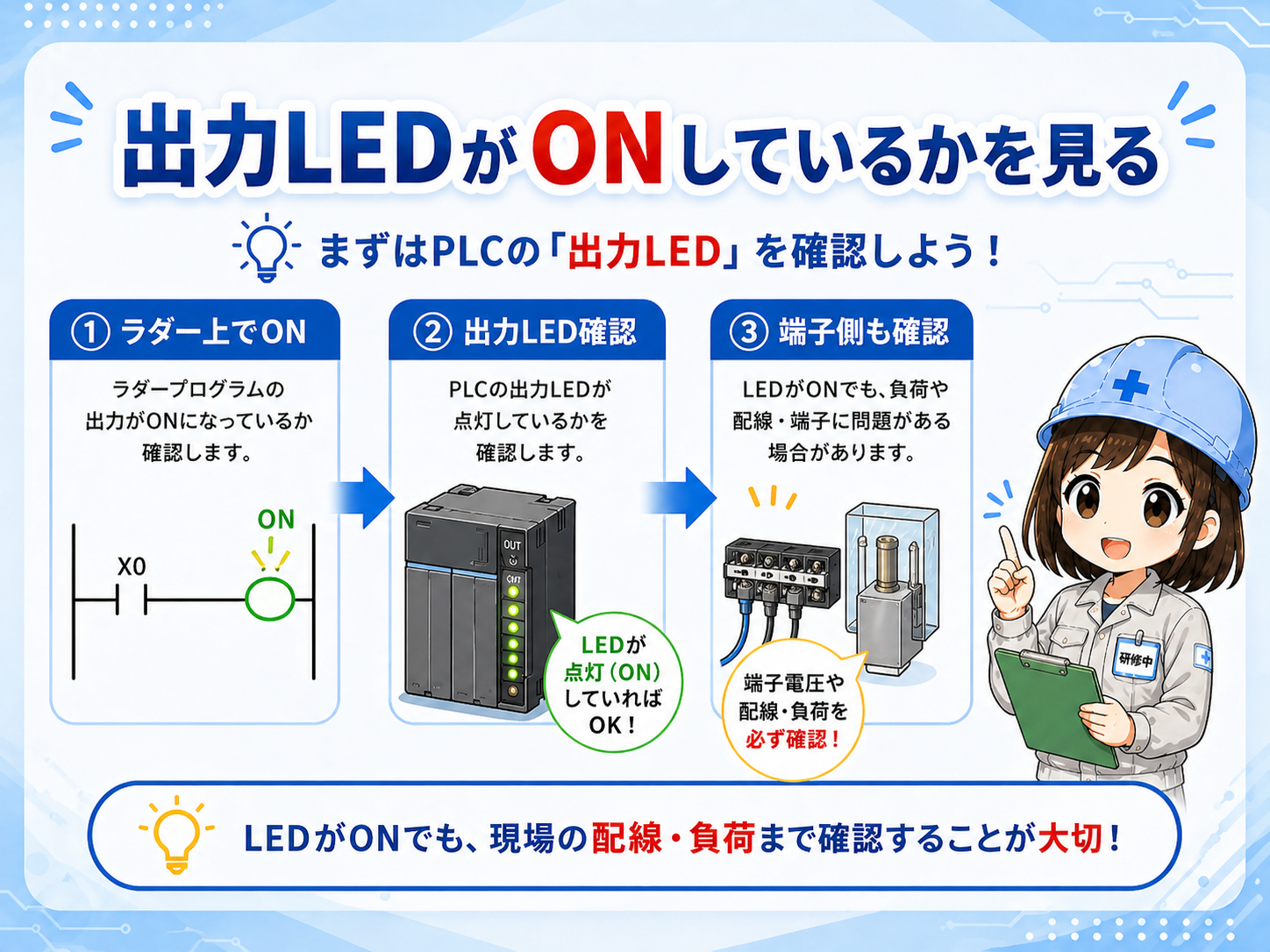

4. 出力LEDがONしているかを見る

ラダー上で出力がONしているように見える場合、次はPLC本体や出力ユニットの出力LEDを確認します。 出力LEDがONしていれば、PLC側は出力しようとしている可能性があります。

ただし、LEDがONしていても、負荷側へ正しく電圧が出ているとは限りません。 出力方式、外部電源、ヒューズ、コモン、端子台、リレー接点などを合わせて確認します。

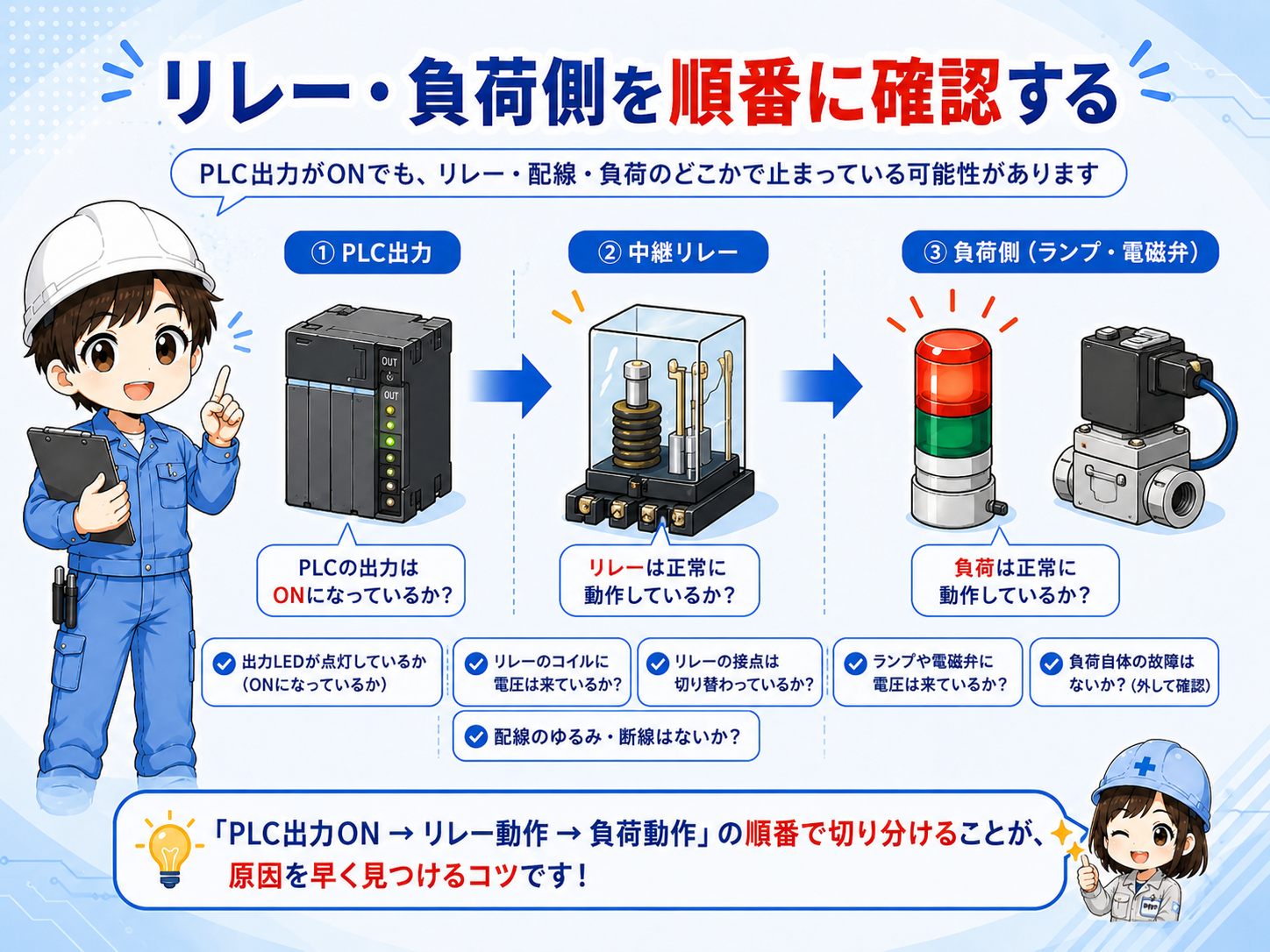

5. リレー・負荷側を確認する

PLC出力LEDがONしていても、リレーや電磁弁、ランプなどが動かないことがあります。 この場合は、PLC出力端子から先の中継リレー、端子台、負荷側配線、負荷そのものを確認します。

特に、電磁弁やリレーはコイル電圧、コネクタ、サージキラー、断線、接点不良などで動かないことがあります。 負荷側の確認では、機器の電源仕様と実際の電圧を合わせて見ます。

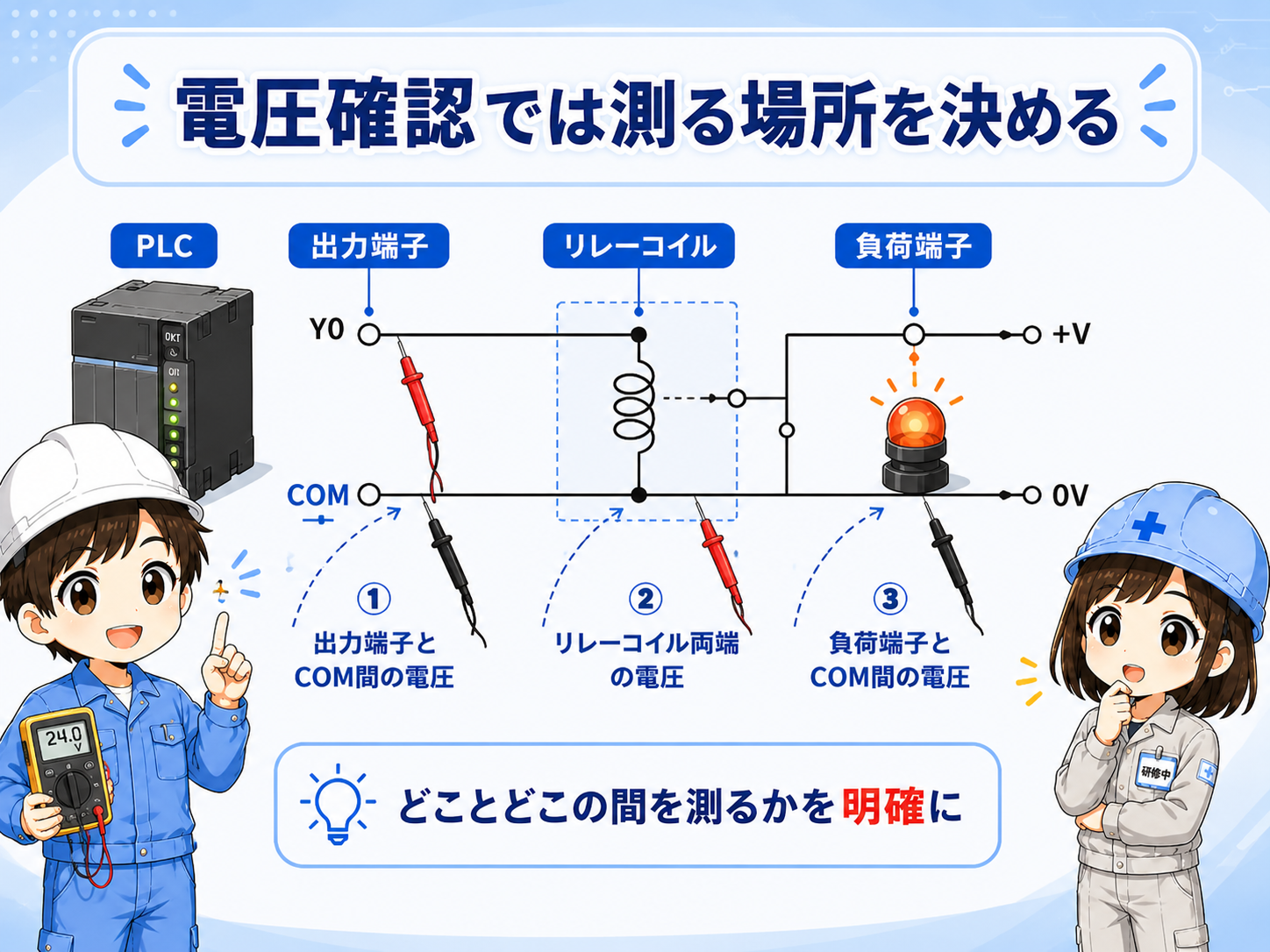

6. 電圧確認では基準点を決める

テスターで確認する時は、どことどこの間を測っているのかを明確にします。 DC24V回路なら+24Vと0V、PLC出力端子とCOM、リレーコイルの両端など、目的に合わせて測定点を決めます。

測る場所を間違えると、電圧があるように見えたり、逆に無いように見えたりすることがあります。 図面、端子台番号、線番を見ながら、測定基準を決めて確認します。

7. まとめ

PLC出力がONしない時は、ラダー条件、出力LED、出力端子、リレー、負荷側、電源側の順に切り分けると迷いにくくなります。 ラダー上でONしていることと、実際に負荷が動くことを分けて見るのがポイントです。

• まずラダー条件が成立しているか確認する
• 次にPLC出力LEDがONしているか見る
• 出力端子に実際に電圧や接点動作が出ているか確認する
• リレー、端子台、負荷側配線、負荷本体を順番に追う
• 測定時は、どことどこの間を測っているかを明確にする
