先に結論：サーボモーターは位置決めのために「狙って止める」モーター
サーボモーターは、回すだけのモーターではなく、位置・速度・回転量を狙って制御するためのモーターです。
現場ではサーボモーター単体ではなく、サーボアンプとエンコーダを含めた1セットで理解すると実務で迷いにくくなります。

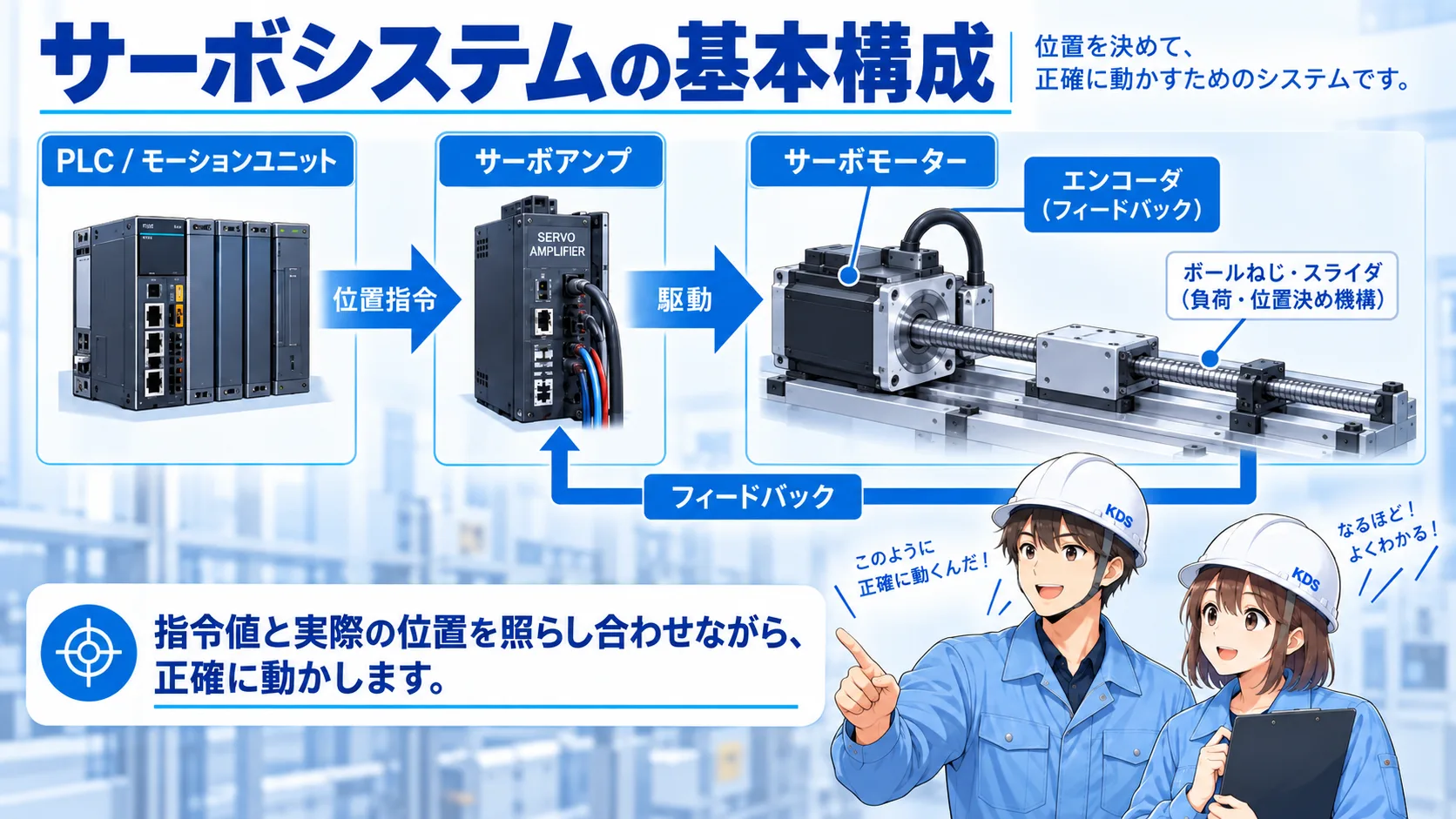

サーボアンプ・サーボモーター・エンコーダの関係
PLCやモーションユニットから出た指令をサーボアンプが受け、サーボモーターを駆動します。エンコーダは実際の回転量や位置を返し、指令との差をアンプが補正します。
普通のモーター・インバーター制御との違い
インバーター制御は速度調整が中心ですが、サーボは停止位置精度や追従性まで重視します。繰り返し同じ位置に止めたい工程ほどサーボが向いています。
- インバーター：主に回転数を調整
- サーボ：位置・速度・加減速・停止位置を総合的に制御
- 高精度な位置決め工程で採用されやすい

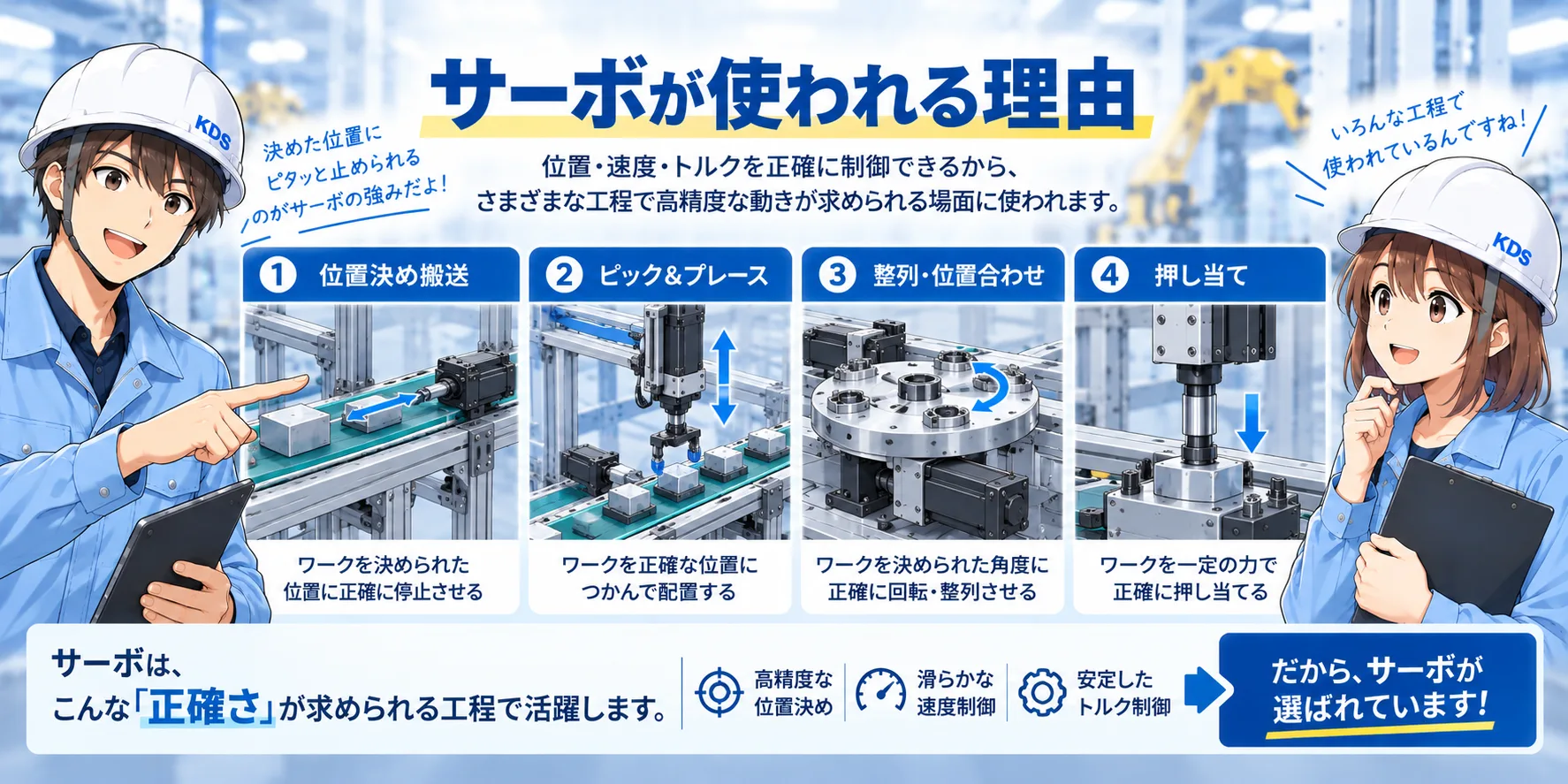

位置決め制御で使われる理由
搬送、押し当て、整列、ピック&プレースでは「同じ場所に止める」ことが品質に直結します。サーボはエンコーダの値で補正し続けるため、ズレを小さく保ちやすいのが特長です。
先輩 サーボは「ここで止まる」を何度も再現したい軸で強いんだ。
新人 なるほど、位置ズレが不良につながる工程ほど重要ですね。
現場でよく見る信号とPLC視点の見方
PLCから見ると、サーボ軸は「動かす指令を出す対象」であり、「完了信号・異常信号を受ける対象」です。
- サーボON：駆動許可が入っているか
- 原点復帰完了：基準位置が確立しているか
- 位置決め完了：目標位置への到達完了
- アラーム：異常の有無とコード内容
初心者がまず見るべき確認ポイント
1. サーボON状態
アンプが駆動を受け付ける状態か確認します。
2. アラーム有無
異常が出ていれば先に解除条件を確認します。
3. 原点復帰完了
原点未確立では位置決めを受け付けないことがあります。
4. 指令と完了
PLCの動作指令が出ているか、完了信号が返るかを対で確認します。
トラブル時の切り分け
「動かない」「止まらない」「完了が返らない」は、指令・アンプ状態・フィードバックの3点で切り分けると整理しやすいです。
- PLCからの運転指令が出ているか
- サーボアンプが受け付け状態（サーボON/アラームなし）か
- 原点復帰完了が成立しているか
- 位置決め完了信号の条件が合っているか
まとめ：サーボは「指令・実績・状態信号」をセットで見る
サーボモーターは位置決め制御で使うためのモーターです。サーボアンプとエンコーダを含めて理解すると、PLCから見た確認ポイント（動作指令・完了信号・異常信号）がつながります。
